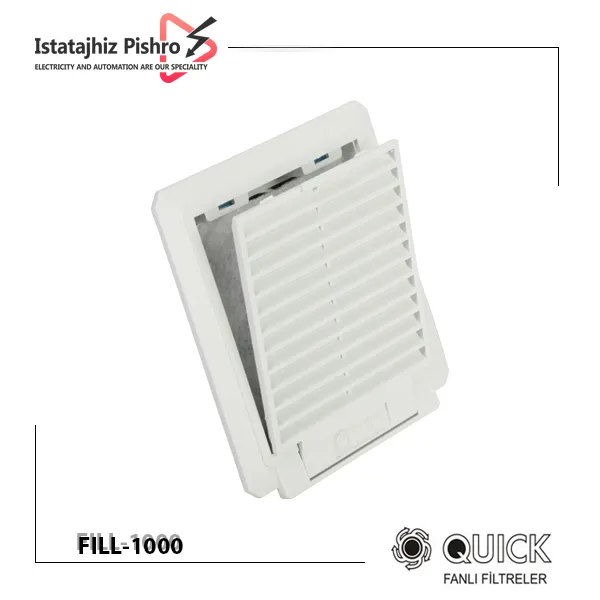

فیلتر تابلویی FIL-1000

فیلتر تابلویی QUICK FIL-1000 یکی از تجهیزات مورد استفاده در سیستم تهویه تابلوهای برق و محفظه‌های صنعتی است که وظیفه آن ایجاد مسیر ورود یا خروج هوا و جلوگیری از ورود گردوغبار و آلودگی‌های محیطی به داخل تابلو است. این فیلتر تابلو برق معمولاً در کنار فن‌های تابلویی استفاده می‌شود تا گردش هوای داخل تابلو به شکل کنترل‌شده‌تری انجام شود.

مدل FIL-1000 دارای درجه حفاظت IP54 از سمت تابلو است و بدنه آن از ABS مقاوم با استاندارد UL94 V-0 ساخته شده است. همچنین استفاده از واشر پلی‌یورتان به بهبود آب‌بندی و کاهش نفوذ آلودگی از اطراف محل نصب کمک می‌کند.

طراحی این محصول به‌گونه‌ای است که با استفاده از سیستم Fast Clip-on یا اتصال کلیپسی، بدون نیاز به پیچ ایمنی اضافی روی تابلو نصب می‌شود و فرآیند نصب و تعویض آن را ساده‌تر می‌کند.

مشخصات فنی فیلتر تابلویی QUICK FIL-1000

• مدل: FIL-1000
• نوع محصول: فیلتر تهویه تابلو برق
• درجه حفاظت: IP54 از سمت تابلو
• ابعاد محصول: حدود 110×120×27 میلی‌متر
• ابعاد برش تابلو: 92.5×92.5 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• جنس بدنه: ABS مقاوم
• استاندارد مقاومت در برابر شعله: UL94 V-0
• نوع واشر آب‌بندی: پلی‌یورتان
• نوع نصب: Fast Clip-on / کلیپسی
• وزن تقریبی: 0.10 کیلوگرم
• رنگ استاندارد: RAL 7035
• تأییدیه: CE

این مشخصات بر اساس دیتاشیت و اطلاعات فنی منتشرشده برای مدل FIL-1000 از برند Quick ارائه شده‌اند.

ویژگی‌ های کلیدی فیلتر تابلویی

• مدیای فیلتراسیون از الیاف مصنوعی با تراکم مناسب
• قاب ساخته‌شده از پلاستیک مقاوم یا ورق گالوانیزه ضدزنگ
• وزن سبک و نصب سریع بدون نیاز به ابزار پیچیده
• ابعاد کوچک‌تر، مناسب برای فضاهای محدود
• توانایی جذب ذرات معلق و گرد و غبار تا کلاس G2/G3

کاربردهای فیلتر تابلویی QUICK FIL-1000

فیلتر QUICK FIL-1000 برای تابلوها و محفظه‌هایی مناسب است که به گردش هوا نیاز دارند، اما ورود مستقیم گردوغبار و آلودگی محیط می‌تواند عملکرد تجهیزات داخلی را تحت تأثیر قرار دهد.

از مهم‌ترین کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• تابلوهای کنترل و اتوماسیون
• تابلوهای PLC
• تابلوهای درایو و اینورتر
• تجهیزات الکترونیکی صنعتی
• رک و کابین‌های الکتریکی
• ماشین‌آلات صنعتی
• سیستم‌های تهویه تابلو
• ورودی یا خروجی هوای تابلو
• استفاده در کنار فن‌های تابلویی

در یک سیستم تهویه اصولی، معمولاً فن وظیفه جابه‌جایی هوا را بر عهده دارد و فیلتر کمک می‌کند هوای ورودی با میزان بیشتری از کنترل آلودگی وارد محفظه شود.

چرا استفاده از فیلتر در تابلو برق اهمیت دارد؟

گردوغبار و ذرات معلق می‌توانند به مرور زمان روی قطعات الکتریکی و الکترونیکی تجمع پیدا کنند. این موضوع ممکن است باعث کاهش کیفیت تهویه، افزایش دمای تجهیزات و نیاز بیشتر به سرویس و نظافت شود.

استفاده از فیلتر تابلویی مانند FIL-1000 می‌تواند به ایجاد تعادل بین گردش هوا و کاهش ورود آلودگی کمک کند. البته باید توجه داشت که با افزایش آلودگی فیلتر، مقاومت مسیر هوا بیشتر شده و عملکرد سیستم تهویه کاهش پیدا می‌کند.

به همین دلیل، بازدید و سرویس دوره‌ای فیلتر بخش مهمی از نگهداری تابلو محسوب می‌شود.

مزیت سیستم نصب کلیپسی

یکی از ویژگی‌های کاربردی QUICK FIL-1000، استفاده از سیستم Fast Clip-on است. این ساختار امکان نصب سریع فیلتر روی محل برش تابلو را فراهم می‌کند و در بسیاری از کاربردها نیازی به استفاده از پیچ‌های اضافی ندارد.

این ویژگی می‌تواند در زمان مونتاژ تابلو و همچنین هنگام سرویس یا تعویض قطعات تهویه، کاربردی باشد.

راهنمای انتخاب و تعویض

انتخاب اندازه: مدل FIL‑1000 برای فضاهای کوچک ایده‌آل است و باید با ابعاد فن یا محل نصب همخوان باشد.
زمان تعویض: معمولاً هر ۳ ماه یک‌بار بررسی و در صورت نیاز تعویض شود، به‌خصوص در محیط‌های پر خاک.
فیلتر مسدود شده باعث فشار بیش‌ازحد به فن و افت راندمان خواهد شد.

نکات مهم پیش از خرید و نصب

قبل از خرید فیلتر تابلویی QUICK FIL-1000 بهتر است موارد زیر را بررسی کنید:

• ابعاد برش تابلو باید با 92.5×92.5 میلی‌متر مطابقت داشته باشد.
• فضای کافی برای ابعاد بیرونی محصول در نظر گرفته شود.
• درجه حفاظت موردنیاز سیستم بررسی شود.
• جهت گردش هوا در تابلو مشخص باشد.
• تعداد و محل قرارگیری فیلتر با ظرفیت فن هماهنگ باشد.
• فیلتر در مسیر مناسب ورود یا خروج هوا نصب شود.
• در محیط‌های پرگردوغبار، سرویس دوره‌ای در نظر گرفته شود.
• از مسدود شدن شیارهای عبور هوا جلوگیری شود.
• ضخامت ورق تابلو با سیستم نصب کلیپسی سازگار باشد.
• هنگام طراحی تابلو، ورودی و خروجی هوا به‌صورت هم‌زمان بررسی شوند.

نکته مهم درباره نگهداری فیلتر تابلویی

یکی از مواردی که گاهی نادیده گرفته می‌شود، تمیز یا تعویض کردن دوره‌ای فیلتر است. تجمع گردوغبار روی بخش فیلتراسیون می‌تواند مسیر عبور هوا را محدود کند. در نتیجه، حتی اگر فن به‌درستی کار کند، حجم هوای واقعی داخل تابلو کاهش پیدا می‌کند.

به همین دلیل، فاصله زمانی سرویس باید بر اساس شرایط محیط تعیین شود. تابلوهایی که در محیط‌های پرگردوغبار نصب شده‌اند، معمولاً به بازدیدهای دوره‌ای بیشتری نیاز دارند.

قیمت و خرید فیلتر تابلویی QUICK FIL-1000 از ایستا تجهیز

برای اطلاع از قیمت فیلتر تابلویی QUICK FIL-1000 و بررسی موجودی، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید. پیش از ثبت سفارش بهتر است ابعاد محل نصب، اندازه برش تابلو و نوع سیستم تهویه موردنظر بررسی شود تا محصول انتخابی با تابلو و فن مورد استفاده سازگاری داشته باشد.
