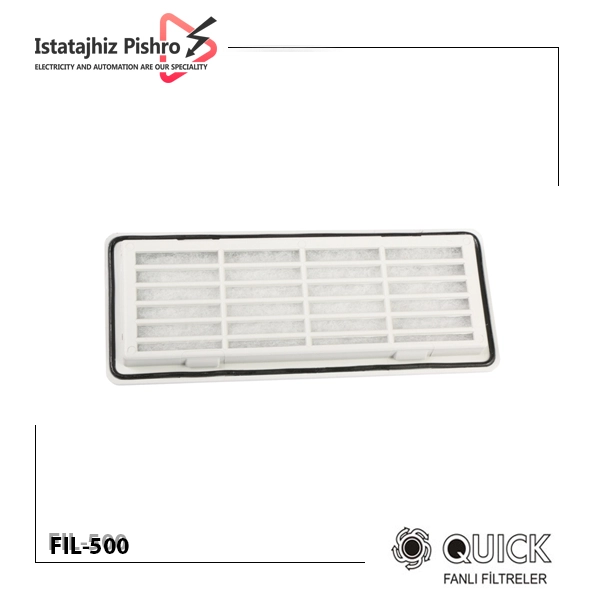

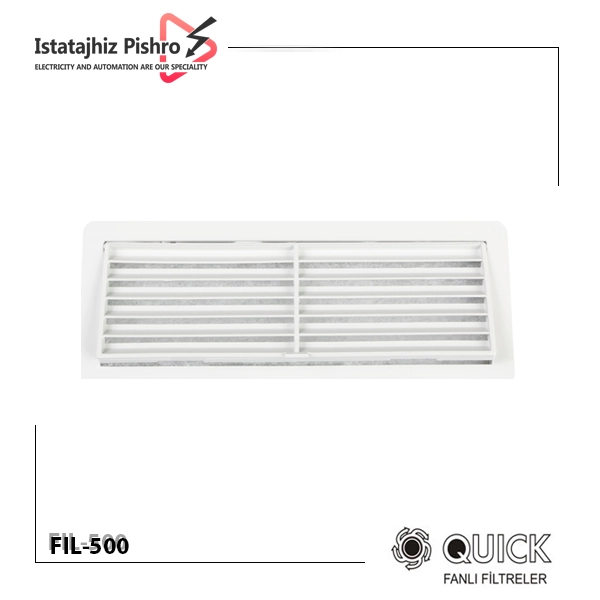

فیلتر تابلویی FIL-500

فیلتر تابلویی QUICK FIL-500 یک فیلتر تهویه برای تابلوهای برق و محفظه‌های صنعتی است که به ایجاد مسیر کنترل‌شده برای ورود یا خروج هوا کمک می‌کند. این فیلتر تابلویی با طراحی باریک و مستطیلی خود، گزینه‌ای مناسب برای تابلوها و تجهیزاتی است که فضای محدودی برای نصب تجهیزات تهویه دارند.

وظیفه اصلی FIL-500، کمک به گردش هوا در کنار کاهش ورود گردوغبار و آلودگی‌های محیطی به داخل تابلو است. طراحی شبکه‌ای محصول، ساختار مقاوم بدنه و نصب سریع کلیپسی باعث شده است این مدل برای کاربردهای مختلف تابلو برق و اتوماسیون صنعتی مناسب باشد.

مشخصات فنی فیلتر تابلویی QUICK FIL-500

• برند: QUICK
• مدل: FIL-500
• نوع محصول: فیلتر تهویه تابلو برق
• درجه حفاظت از سمت تابلو: IP54

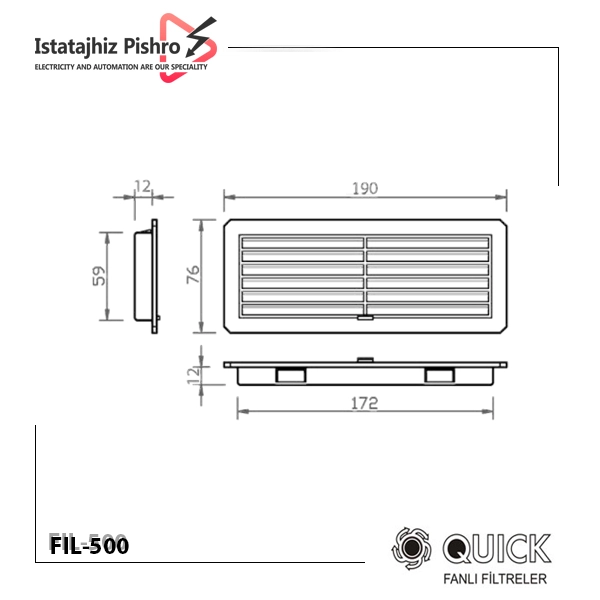

• ابعاد خارجی: 190×76×12 میلی‌متر
• ابعاد برش تابلو: 175×61 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• جنس بدنه: ABS
• استاندارد مقاومت در برابر شعله: UL94 V-0
• نوع واشر آب‌بندی: پلی‌یورتان
• نوع نصب: Fast Clip-on / کلیپسی
• وزن اعلام‌شده در کاتالوگ: حدود 0.66 کیلوگرم
• رنگ‌های قابل ارائه: RAL 7032، RAL 7035، RAL 9001 و Silver
• تأییدیه: CE

کاربردهای فیلتر تابلویی QUICK FIL-500

فیلتر FIL-500 برای تابلوها و محفظه‌هایی مناسب است که به تهویه نیاز دارند اما فضای کافی برای نصب فیلترهای بزرگ‌تر وجود ندارد. طراحی مستطیلی و باریک این مدل، امکان استفاده از آن را در بخش‌هایی از تابلو فراهم می‌کند که نصب مدل‌های مربعی بزرگ‌تر دشوار است.

از کاربردهای این محصول می‌توان به موارد زیر اشاره کرد:

• تابلوهای برق صنعتی
• تابلوهای کنترل و فرمان
• تابلوهای اتوماسیون
• تابلوهای PLC
• محفظه تجهیزات الکترونیکی
• کابین‌های صنعتی کوچک
• ورودی و خروجی هوای تابلو
• سیستم‌های تهویه با فضای نصب محدود
• ماشین‌آلات صنعتی
• استفاده در کنار فن یا سیستم تهویه تابلو

طراحی باریک؛ مزیت اصلی FIL-500

یکی از مهم‌ترین تفاوت‌های QUICK FIL-500 با مدل‌هایی مانند FIL-1000، FIL-2000 و FIL-3000، طراحی مستطیلی و ضخامت کم آن است. ضخامت خارجی این محصول حدود 12 میلی‌متر است و به همین دلیل فضای کمی روی بدنه تابلو اشغال می‌کند.

این ویژگی برای تابلوهایی که محدودیت فضا دارند یا نیازمند استفاده از چند مسیر تهویه در قسمت‌های مختلف هستند، می‌تواند کاربردی باشد.

نصب و نگهداری

نصب FIL‑500 از برند Quick به‌سادگی در چند دقیقه انجام می‌شود و نیازی به ابزار خاص ندارد. بسته به سطح آلودگی محیط، بازبینی هر دو تا سه ماه یک‌بار توصیه می‌شود و در صورت مسدود شدن مسیر هوا یا کاهش راندمان، مدیا باید تعویض گردد. این اقدام ساده فشار کمتری به فن وارد می‌کند و به شکل محسوسی باعث بهبود عملکرد سیستم تهویه می‌شود.

بدنه مقاوم ABS UL94 V-0

بدنه FIL-500 از ABS با استاندارد UL94 V-0 ساخته شده است. این استاندارد به رفتار ماده در برابر شعله مربوط می‌شود و استفاده از آن در تجهیزات مورد استفاده در تابلوهای برق و محیط‌های صنعتی اهمیت دارد.

علاوه بر این، استفاده از واشر پلی‌یورتان به بهبود آب‌بندی محصول در محل نصب کمک می‌کند و درجه حفاظت اعلام‌شده از سمت تابلو را به IP54 می‌رساند.

نصب سریع با سیستم Fast Clip-on

فیلتر QUICK FIL-500 از سیستم Fast Clip-on استفاده می‌کند. این طراحی کلیپسی باعث می‌شود نصب محصول روی برش استاندارد تابلو سریع‌تر انجام شود و در بسیاری از کاربردها نیازی به پیچ اضافی نباشد.

بر اساس اطلاعات سازنده، سیستم کلیپسی این سری برای پنل‌هایی با ضخامت حدود 1.2 تا 2.4 میلی‌متر طراحی شده است؛ بنابراین بهتر است قبل از نصب، ضخامت ورق تابلو نیز بررسی شود.

نکات مهم پیش از خرید و نصب

قبل از انتخاب FIL-500 بهتر است موارد زیر بررسی شوند:

• ابعاد برش تابلو باید 175×61 میلی‌متر باشد.
• فضای کافی برای ابعاد خارجی 190×76×12 میلی‌متر وجود داشته باشد.
• ضخامت ورق تابلو با سیستم کلیپسی سازگار باشد.
• محل نصب با جهت گردش هوای سیستم هماهنگ باشد.
• ظرفیت فن و سطح عبور هوا با یکدیگر تناسب داشته باشند.
• مسیر ورود و خروج هوا مسدود نباشد.
• واشر آب‌بندی هنگام نصب به‌درستی قرار گیرد.
• در محیط‌های پرگردوغبار، فیلتر به‌صورت دوره‌ای بررسی شود.
• از تجمع آلودگی روی مسیر عبور هوا جلوگیری شود.
• در صورت جایگزینی، ابعاد برش مدل قبلی با FIL-500 مقایسه شود.

نکته مهم در انتخاب FIL-500

مهم‌ترین نکته در انتخاب این مدل، ابعاد برش 175×61 میلی‌متر و طراحی باریک آن است. FIL-500 برای کاربردهایی مناسب است که فضای نصب محدود بوده و نیاز به یک فیلتر تهویه کم‌حجم وجود دارد.

همچنین باید توجه داشت که انتخاب فیلتر تنها بر اساس ابعاد انجام نمی‌شود. ظرفیت فن، مسیر ورود و خروج هوا، میزان گردوغبار محیط و طراحی کلی تهویه تابلو نیز در عملکرد نهایی سیستم تأثیر مستقیم دارند.

قیمت و خرید فیلتر تابلویی QUICK FIL-500 از ایستا تجهیز

برای اطلاع از قیمت فیلتر تابلویی QUICK FIL-500، بررسی موجودی و دریافت مشاوره پیش از خرید می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لاله‌زار جنوبی، مجتمع تجاری فراز لاله‌زار، طبقه اول، واحد 62

شماره‌ تماس: 09028137383 | 02133988303 | 02133988304

هنگام استعلام بهتر است مدل دقیق FIL-500 و ابعاد برش تابلو 175×61 میلی‌متر را اعلام کنید تا تطابق محصول با محل نصب و سیستم تهویه بهتر بررسی شود.
