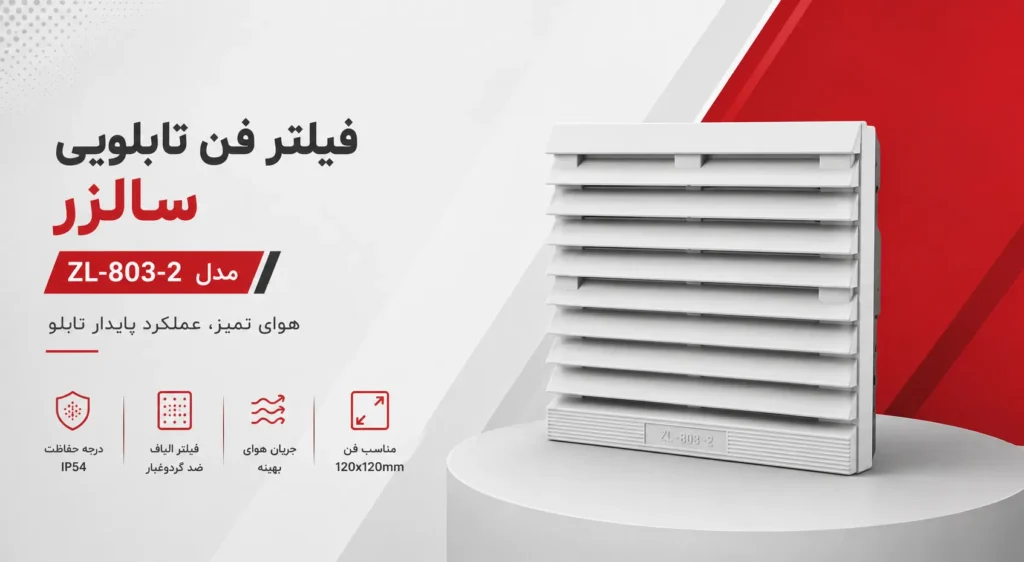

فیلتر فن تابلویی 803 سالزر

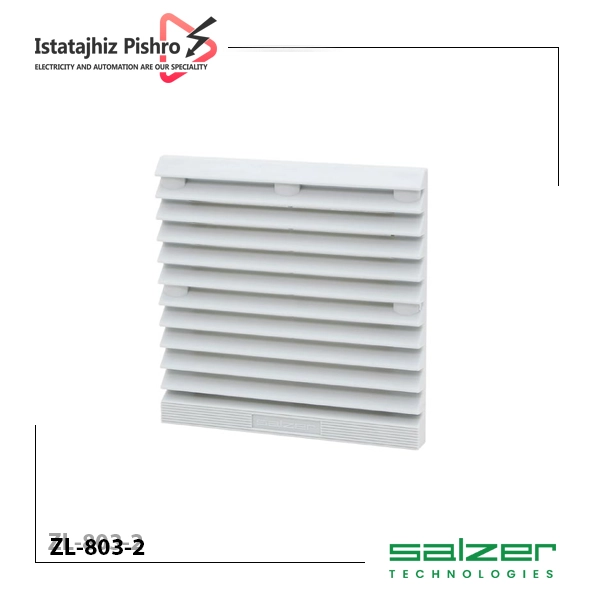

فیلتر فن تابلویی SALZER ZL-803-2 یکی از تجهیزات جانبی سیستم تهویه تابلو برق است که برای استفاده همراه با فن‌های استاندارد 120×120 میلی‌متر طراحی شده است. این محصول در مسیر گردش هوا قرار می‌گیرد و علاوه بر ایجاد یک ورودی یا خروجی هوای مناسب، به کاهش ورود گردوغبار و ذرات معلق به فضای داخلی تابلو کمک می‌کند.

مدل پایه ZL-803 در سری فیلتر فن‌های سالزر با ابعاد خارجی 148.5×148.5 میلی‌متر و ابعاد نصب 122×122 میلی‌متر معرفی شده است. بدنه ABS، طراحی دریچه‌ای و استفاده از مدیای فیلتراسیون، این محصول را برای تابلوهای برق، کنترل و تجهیزات صنعتی مناسب می‌کند.

مشخصات فنی فیلتر فن SALZER ZL-803-2

• برند: SALZER
• مدل محصول: ZL-803-2
• مدل پایه سری: ZL-803
• نوع محصول: فیلتر فن تابلویی
• سایز فن سازگار: 120×120 میلی‌متر
• ابعاد خارجی: 148.5×148.5 میلی‌متر
• ابعاد نصب: 122×122 میلی‌متر
• جنس بدنه: ABS Resin
• نوع مدیای فیلتر: الیاف مصنوعی
• درجه حفاظت: IP54
• محدوده دمای کاری: 10- تا 55+ درجه سانتی‌گراد
• زاویه دریچه‌ها: حدود 45 درجه
• دارای واشر آب‌بندی
• کاربرد: فیلتراسیون و تهویه تابلوهای برق

این مشخصات برای مدل پایه ZL-803 از برند SALZER در اطلاعات سری ZL منتشر شده‌اند و منابع دیگر نیز ابعاد و سازگاری آن با فن 120×120 میلی‌متری را تأیید می‌کنند.

فیلتر فن ZL-803-2 چه کاربردی دارد؟

در تابلوهای برق و محفظه‌های صنعتی، تجهیزات مختلفی مانند منبع تغذیه، درایو، PLC، رله و سایر قطعات الکترونیکی گرما تولید می‌کنند. استفاده از فن به تنهایی می‌تواند باعث ورود مستقیم گردوغبار و ذرات محیط به داخل تابلو شود.

فیلتر فن SALZER ZL-803-2 در کنار فن سازگار نصب می‌شود تا مسیر عبور هوا همراه با فیلتراسیون ایجاد شود. این محصول به‌ویژه برای تابلوهایی که در محیط‌های صنعتی، کارگاهی یا نسبتاً پرگردوغبار قرار دارند، کاربردی است.

کاربردهای متداول آن شامل موارد زیر است:

• تابلوهای برق صنعتی
• تابلوهای کنترل و فرمان
• تابلوهای اتوماسیون
• تابلوهای PLC
• تابلوهای دارای اینورتر و درایو
• کابینت‌های الکتریکی
• ماشین‌آلات صنعتی
• محفظه تجهیزات الکترونیکی
• سیستم‌های تهویه تابلو

ویژگی‌ ها و طراحی

بدنه این مدل از متریال مقاوم ساخته شده و در بخش اتصال به تابلو، یک واشر آب‌بندی تعبیه شده که از نفوذ رطوبت جلوگیری می‌کند. پد فیلتر تابلو برق داخلی از الیاف غیر بافته مایکروفایبر است که بازده بالایی در جذب ذرات معلق دارد. طراحی ظاهری با ضخامت کم، نصب آسان و سازگاری با فن‌های استاندارد ۱۲۰×۱۲۰ میلی‌متر را امکان‌پذیر کرده است.

مزایا

• طول عمر بالای تجهیزات به دلیل کاهش آلودگی داخلی
• طراحی باریک برای نصب در فضاهای محدود
• بهبود جریان هوای فن بدون افزایش نویز
• محافظت همزمان در برابر آب و گرد و خاک

سازگاری با فن 120×120 میلی‌متر

مهم‌ترین نکته در انتخاب ZL-803-2، هماهنگی آن با سایز فن است. مدل پایه ZL-803 برای فن‌های 120×120 میلی‌متر طراحی شده و به یک محل نصب با ابعاد 122×122 میلی‌متر نیاز دارد.

ابعاد خارجی قاب 148.5×148.5 میلی‌متر است؛ بنابراین پیش از خرید باید علاوه بر سایز فن، فضای نصب و ابعاد برش روی بدنه تابلو نیز بررسی شود.

طراحی فیلتر و نقش آن در تهویه تابلو

در ساختار سری ZL از بدنه ABS و فیلتر الیاف مصنوعی استفاده شده است. طراحی دریچه با زاویه حدود 45 درجه نیز برای ایجاد مسیر مناسب گردش هوا و کمک به محافظت در برابر گردوغبار و نفوذ آب طراحی شده است. وجود واشر آب‌بندی در قسمت پشتی فیلتر نیز به بهبود عملکرد آب‌بندی مجموعه کمک می‌کند.

با این حال، باید توجه داشت که هرچه فیلتر بیشتر با گردوغبار مسدود شود، مقاومت مسیر هوا افزایش پیدا می‌کند و جریان هوای عبوری کاهش می‌یابد. به همین دلیل سرویس و بررسی دوره‌ای فیلتر اهمیت زیادی دارد.

درجه حفاظت IP54

برای مدل ZL-803 در اطلاعات سری ZL، درجه حفاظت IP54 ذکر شده است. این درجه حفاظت به معنی مقاومت مجموعه در برابر ورود محدود گردوغبار و پاشش آب از جهات مختلف، در شرایط تعریف‌شده استاندارد است.

البته درجه حفاظت نهایی تابلو به نصب صحیح محصول، وضعیت واشر آب‌بندی و طراحی کلی تابلو نیز وابسته است.

نکات مهم پیش از خرید و نصب

پیش از انتخاب فیلتر فن SALZER ZL-803-2 بهتر است موارد زیر بررسی شوند:

• سایز فن باید 120×120 میلی‌متر باشد.
• ابعاد برش تابلو با 122×122 میلی‌متر هماهنگ باشد.
• فضای کافی برای نصب فن و فیلتر وجود داشته باشد.
• جهت ورود و خروج هوا در تابلو مشخص شود.
• محیط نصب از نظر میزان گردوغبار بررسی شود.
• فیلتر به‌صورت دوره‌ای بازدید شود.
• در صورت گرفتگی، فیلتر تمیز یا تعویض شود.
• واشر آب‌بندی هنگام نصب به‌درستی روی سطح تابلو قرار بگیرد.

نکته مهم درباره شناسه ZL-803-2

در کاتالوگ سری، مشخصات فنی تحت مدل ZL-803 ارائه شده است و این مدل به‌عنوان FILTER FOR FAN در فهرست محصولات SALZER نیز دیده می‌شود. برای پسوند -2 دیتاشیت مستقل پیدا نشد؛ بنابراین مشخصات فنی این صفحه بر اساس مدل پایه ZL-803 نوشته شده است. اگر اطلاعات درج‌شده روی بسته‌بندی یا بدنه محصول شما با این مشخصات تفاوت داشته باشد، مشخصات روی خود محصول باید ملاک نهایی قرار گیرد.

قیمت و خرید فیلتر فن تابلویی SALZER ZL-803-2 از ایستا تجهیز

برای اطلاع از قیمت فیلتر فن تابلویی سالزر مدل ZL-803-2، بررسی موجودی و دریافت مشاوره جهت انتخاب فن سازگار، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

پیشنهاد می‌شود پیش از ثبت سفارش، سایز فن 120×120 میلی‌متر، ابعاد برش 122×122 میلی‌متر و شرایط محیطی محل نصب را بررسی کنید تا محصول انتخاب‌شده با سیستم تهویه تابلو هماهنگی کامل داشته باشد.
