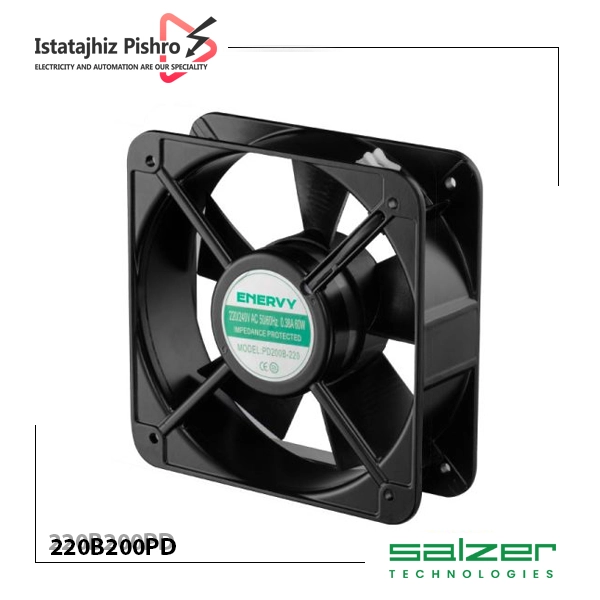

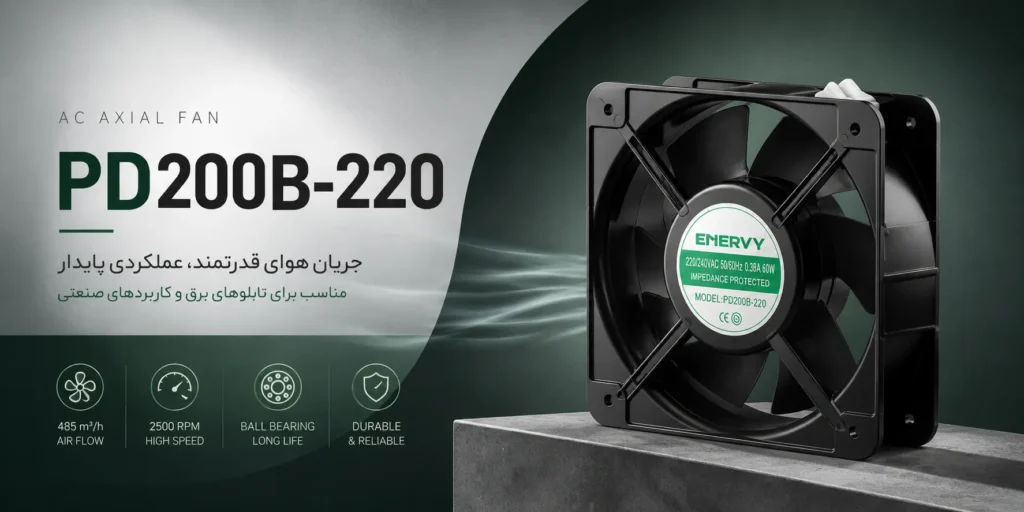

فن SALZER PD200B-220 یک فن محوری AC صنعتی با ابعاد حدود 200×200×61 میلیمتر است که برای تهویه تابلوهای برق، کابینهای صنعتی و تجهیزاتی با بار حرارتی بالا طراحی شده است. این فن تابلو برق با ولتاژ 220 تا 240 ولت AC کار میکند و از مکانیزم بلبرینگی (Ball Bearing) بهره میبرد.
ابعاد بزرگتر و موتور قدرتمند این فن باعث میشود نسبت به فنهای سایز 120 یا 150 میلیمتر، ظرفیت هوادهی بالاتری داشته باشد و برای تجهیزاتی که نیاز به گردش هوای بیشتری دارند، گزینه مناسبی باشد. منابع مختلف، این مدل را با سرعت حدود 2500 دور بر دقیقه معرفی کردهاند.
مشخصات فنی فن SALZER PD200B-220
| مشخصه | مقدار |
|---|---|
| برند | SALZER |
| مدل | PD200B-220 |
| نوع فن | AC Axial Fan |
| ابعاد | 200 × 200 × 61 mm |
| ولتاژ کاری | 220 تا 240 VAC |
| فرکانس | 50 / 60 Hz |
| نوع یاتاقان | Ball Bearing |
| سرعت چرخش | حدود 2500 rpm |
| جریان نامی | حدود 0.38 A* |
| توان مصرفی | حدود 60 W* |
| دبی هوا | حدود 485 m³/h* |
| نوع پروانه | پلاستیکی |
| نوع اتصال | سیمی |
| کاربرد | تهویه و خنککاری صنعتی |
* نکته مهم: در بعضی منابع برای جریان، توان و دبی هوا مقادیر متفاوتی ثبت شده است. به همین دلیل برای جایگزینی دقیق یا کاربرد حساس، بهتر است مشخصات روی لیبل خود فن ملاک نهایی قرار گیرد. ابعاد 200×200×61 میلیمتر و استفاده از Ball Bearing در منابع متعدد برای این مدل تکرار شده است.
کاربردهای فن SALZER PD200B-220
فن PD200B-220 از برند SALZER برای تجهیزاتی مناسب است که حجم قابلتوجهی از گرما تولید میکنند و استفاده از فنهای کوچکتر پاسخگوی نیاز خنککاری آنها نیست. سایز 200 میلیمتری این مدل امکان ایجاد جریان هوای بیشتری را فراهم میکند و برای تهویه محفظههای بزرگتر کاربرد دارد.
مهمترین کاربردهای این فن عبارتاند از:
- تابلوهای برق صنعتی بزرگ
- تابلوهای قدرت
- تابلوهای کنترل و اتوماسیون
- کابین ماشینآلات صنعتی
- تجهیزات الکترونیکی پرحرارت
- اینورتر و درایوهای صنعتی
- UPS و منابع تغذیه
- رک و کابینهای صنعتی
- سیستمهای تهویه تجهیزات
- دستگاههای نیازمند خنککاری اجباری
مزیت Ball Bearing در فن PD200B-220
این مدل از یاتاقان بلبرینگی استفاده میکند. بلبرینگ باعث میشود فن برای کاربردهایی که ساعات کارکرد بالاتری دارند، گزینه مناسبی باشد و پایداری مکانیکی خوبی در شرایط کاری صنعتی ارائه دهد.
البته طول عمر واقعی فن به شرایطی مانند دمای محیط، گردوغبار، کیفیت برق، نحوه نصب و ساعات کارکرد نیز وابسته است.
مشخصات کلیدی
- نوع فن: فن محوری (Axial Fan)
- ولتاژ کاری: این فن با ولتاژ ۲۲۰ ولت AC کار میکند، که برای استفاده در شبکههای برق صنعتی و خانگی متداول است.
- ابعاد: ابعاد فیزیکی آن ۲۰ × ۲۰ × ۶.۱ سانتیمتر (۲۰۶۱ × ۲۰۰ × ۲۰۰ میلیمتر) است.
- جنس بدنه و پره:
- فریم (بدنه): از جنس آلیاژ آلومینیوم ساخته شده که مقاومت بالایی در برابر خوردگی و رطوبت دارد.
- پره (Impeller): از جنس پلاستیک با درجه مقاومت در برابر آتش UL94V-0 است که از مواد PBT و FRP ساخته شده. این جنس پلاستیک در برابر حرارت بالا مقاوم است.
- نوع بلبرینگ: از نوع Ball Bearing (بلبرینگ توپی) است که طول عمر بالا و عملکرد روانتری نسبت به بلبرینگهای ساده دارد.
- سرعت و دبی هوا:
- سرعت چرخش: حدود ۲۵۰۰ دور بر دقیقه (RPM).
- جریان هوا (Air Flow): تقریباً ۲۸۵ CFM (فوت مکعب در دقیقه) یا ۸.۰۷ متر مکعب در دقیقه.
- توان مصرفی: تقریباً ۷۰ وات.
- سطح نویز: حدود ۶۰ دسیبل، که در مقایسه با فنهای صنعتی، سطح نویز متوسطی محسوب میشود.
- درجه حفاظت: IP54 که نشان میدهد در برابر گرد و غبار و پاشش آب از هر جهت مقاوم است.
ظرفیت هوادهی و اهمیت مسیر جریان هوا
دبی هوای اعلامشده برای این مدل در برخی منابع حدود 485 مترمکعب بر ساعت است که نشاندهنده ظرفیت هوادهی بالای آن نسبت به فنهای کوچکتر است.
اما باید توجه داشت که این مقدار معمولاً در شرایط استاندارد اندازهگیری میشود. عواملی مانند فیلتر متراکم، گریل محافظ، کانال نامناسب، محدود بودن دریچه ورود و خروج هوا و تجمع گردوغبار میتوانند میزان هوادهی واقعی را کاهش دهند.
بنابراین برای دستیابی به بهترین عملکرد، مسیر ورود و خروج هوا باید متناسب با ظرفیت فن طراحی شود.
نکات مهم پیش از خرید و نصب
پیش از خرید فن SALZER PD200B-220 بهتر است موارد زیر بررسی شوند:
- ابعاد محل نصب با 200×200×61 میلیمتر مطابقت داشته باشد.
- ولتاژ تغذیه سیستم با 220 تا 240VAC سازگار باشد.
- نوع یاتاقان موردنیاز Ball Bearing باشد.
- فضای کافی برای ضخامت حدود 61 میلیمتر وجود داشته باشد.
- جهت جریان هوا قبل از نصب بررسی شود.
- مسیر ورود و خروج هوا مسدود نباشد.
- استفاده از فیلتر متراکم میتواند دبی واقعی را کاهش دهد.
- در محیطهای پرگردوغبار، سرویس دورهای ضروری است.
- اتصال الکتریکی باید توسط فرد متخصص انجام شود.
- هنگام جایگزینی، مشخصات روی لیبل فن قبلی با مدل جدید تطبیق داده شود.
نکته مهم در انتخاب فن سایز 20
برای انتخاب فن سایز 20، فقط توجه به طول و عرض کافی نیست. در مدل PD200B-220 باید ضخامت حدود 61 میلیمتر، ولتاژ، نوع یاتاقان، نوع اتصال و ظرفیت هوادهی نیز بررسی شود.
همچنین اگر این فن برای جایگزینی مدل قبلی استفاده میشود، بهتر است مشخصات روی لیبل فن قبلی با محصول جدید مقایسه شود؛ زیرا برخی فروشندگان برای این مدل، اطلاعات عملکردی متفاوتی ثبت کردهاند.
قیمت و خرید فن SALZER PD200B-220 از ایستا تجهیز
برای اطلاع از قیمت فن تابلویی بلبرینگی SALZER مدل PD200B-220، بررسی موجودی و دریافت مشاوره فنی پیش از خرید میتوانید با ایستا تجهیز تماس بگیرید.
پیشنهاد میشود هنگام استعلام، مدل دقیق PD200B-220، ابعاد محل نصب، ولتاژ و کاربرد موردنظر را اعلام کنید تا تطابق محصول با نیاز فنی شما بهتر بررسی شود.
آدرس ایستا تجهیز: تهران، میدان امام خمینی، خیابان لالهزار جنوبی، مجتمع تجاری فراز لالهزار، طبقه اول، واحد 62
تلفن: 09028137383 | 02133988303 | 02133988304
- هوادهی بالا
- سایز مناسب کاربرد صنعتی
- مکانیزم بلبرینگی
- سرعت چرخش مناسب
- مناسب برای تابلوهای بزرگ
- ساختار مناسب کارکرد صنعتی
- ابعاد نسبتاً بزرگ
- نیاز به فضای نصب بیشتر
- مصرف توان بالاتر از فنهای کوچک
- صدای قابلتوجه در دور کاری
- محدود به تغذیه AC
- دبی واقعی وابسته به مسیر هوا
