راهنمای خرید میکروسوئیچ صنعتی

میکروسوئیچ‌ ها به‌عنوان یکی از اجزای کلیدی در انواع دستگاه‌ ها و ماشین‌ آلات نقش مهمی ایفا می‌کنند. این قطعات کوچک اما حیاتی، به دلیل دقت بالا، سرعت پاسخگویی سریع و طول عمر مطلوب، در کنترل موقعیت، تشخیص حرکت و راهبری ایمنی کاربرد فراوانی دارند. در این مقاله، به‌ عنوان یک راهنمای جامع و کاربردی برای علاقه‌ مندان و مهندسان صنعت، به نکات کلیدی در خرید میکروسوئیچ صنعتی و راهنمای خرید میکروسوئیچ می‌ پردازیم.

انواع میکروسوئیچ و کاربرد آن

میکروسوئیچ و لیمیت سوئیچ های صنعتی انواع مختلفی دارند و هر مدل با توجه به نحوه عملگر، شرایط محیطی و نیاز های خاص کاری طراحی شده است تا در صنایع گوناگون با توجه به میزان بار، دما، فضا و نوع حرکت بتوانید انتخاب مناسبی داشته باشید.

میکروسوئیچ غلطکی (Roller Lever Switch)

• توضیح عملکرد: در این نوع میکروسوئیچ، یک اهرم با یک غلطک (رولر) در انتها نصب شده که تماس با جسم متحرک را نرم‌تر و با اصطکاک کمتر انجام می‌دهد.
• موارد استفاده: در نوار نقاله‌های صنعتی، دستگاه‌های بسته‌بندی، خطوط مونتاژ خودکار، درب‌های اتوماتیک و آسانسورها به‌کار می‌رود تا حرکت رفت‌وبرگشتی یا سطوح ناصاف را با کمترین استهلاک شناسایی کند.

میکروسوئیچ فشاری (Plunger Type Switch)

• توضیح عملکرد: این نوع میکروسوئیچ دارای یک میله یا پیستون است که با فشار مستقیم جسم متحرک به سمت داخل حرکت کرده و نقطه قطع/وصل را فعال می‌کند.
• موارد استفاده: در فضاهای محدود دستگاه‌های CNC، پرینترهای صنعتی، ماشین‌های تراش و تجهیزات پزشکی کاربرد دارد؛ جایی که حرکت خطی مستقیم و دقت بالا حیاتی است.

میکروسوئیچ اهرمی ساده (Straight Lever Switch)

• توضیح عملکرد: یک اهرم ساده و مستقیم بدون غلطک دارد که با برخورد جسم متحرک، سریعا کلید را فعال می‌کند؛ اصطکاک و استهلاک کمی دارد اما در شرایط بار زیاد توصیه نمی‌شود.
• موارد استفاده: در دستگاه‌های الکترونیکی خانگی (مانند قفل صندوق خودپرداز)، تجهیزات تست و اندازه‌گیری و برخی ماشین‌آلات سبک صنعتی که فضای نصب محدود و بار مکانیکی معقول دارند.

میکروسوئیچ زبانه‌ای (Leaf/Blade Actuator Switch)

• توضیح عملکرد: در این نوع، قطعه نازکی مانند زبانه یا تیغه (Leaf) به‌عنوان عملگر تعبیه شده که با کمترین فشار یا لرزش جزئی فعال می‌شود.
• موارد استفاده: در سیستم‌های ایمنی صنعتی، تجهیزات الکترونیکی دقیق و تابلوهای کنترل برای تشخیص لرزش یا لرزش جزئی قطعات، همچنین در ماشین‌آلات سنگین که نیاز به حساسیت بالا در شناسایی حرکت دارند.

میکروسوئیچ پدالی (Paddle Switch)

• توضیح عملکرد: دارای یک صفحات پهن یا پدال مانند است که با برخورد سطوح وسیع‌تر یا اجسام بزرگ‌تر فعال می‌شود و برای اعمال نیرو در نقاط کم تماس مناسب است.
• موارد استفاده: در ماشین‌ آلات کشاورزی، تجهیزات ساختمانی (مانند دستگاه‌های خاک‌برداری)، دستگاه‌های سنگین بسته‌بندی و خطوط نقاله با قطعات بزرگ که نیاز به تماس گسترده برای اطمینان از فعال‌سازی دارند.

میکروسوئیچ ضدآب و گردوغبار (Sealed/Dustproof Switch)

• توضیح عملکرد: در این مدل، کلید و اتصالات داخلی با پوشش حفاظتی (معمولاً رتبه IP65 یا بالاتر) کاملاً آب‌بند و مقاوم در برابر گردوغبار هستند.
• موارد استفاده: در محیط‌های مرطوب، کارگاه‌های فولادسازی، معادن، صنایع غذایی و شیمیایی که احتمال نفوذ آب یا ذرات معلق بالا است و نیاز به عملکرد پایدار و بدون خطا تحت شرایط سخت محیطی دارند.

میکروسوئیچ دمای بالا (High Temperature Switch)

توضیح عملکرد: این میکروسوئیچ‌ها از متریال ویژه (فلزات مقاوم در برابر حرارت و عایق‌های مخصوص) ساخته شده و تا دماهای بیش از ۱۵۰ درجه سانتی‌گراد عملکرد خود را حفظ می‌کنند.

موارد استفاده: در کوره‌های صنعتی، دستگاه‌های ریخته‌گری، صنایع شیشه‌سازی و سایر کاربردهایی که دمای کاری بسیار بالاست و میکروسوئیچ باید مقاومت حرارتی بالایی داشته باشد.

میکروسوئیچ کوچک ولتاژ پایین (Low Voltage Miniature Switch)

• توضیح عملکرد: ابعاد کوچک‌تر و توان جریان و ولتاژ پایین‌تر (۱۲–۲۴ ولت) دارد و برای کاربردهای الکترونیکی با نیاز به فضای محدود طراحی شده است.
• موارد استفاده: در تجهیزاتی مانند کنترل‌کننده‌های مدار چاپی (PCB)، ربات‌های کوچک، سیستم‌های هشداردهنده و دستگاه‌های اتوماسیون خانگی که نیاز به میکروسوئیچ دقیق و جمع‌وجور دارند.

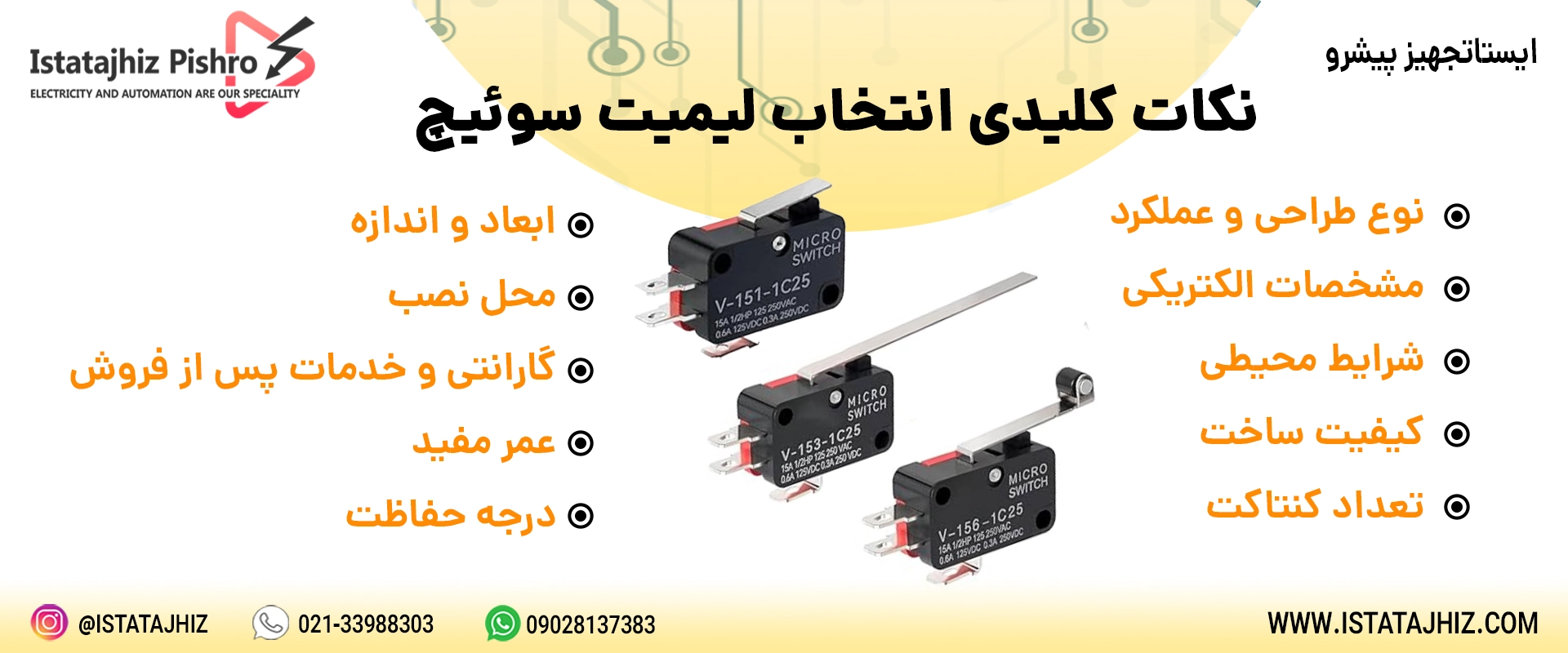

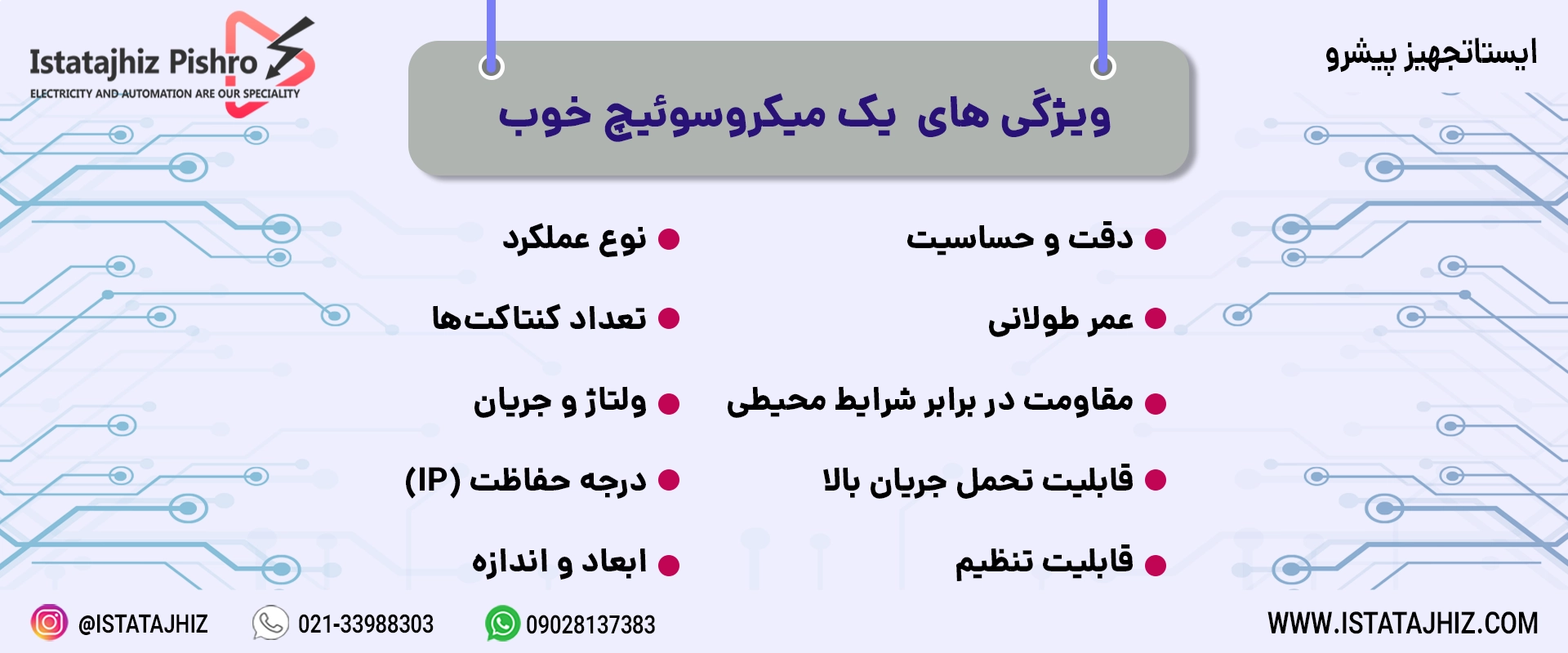

پارامتر های کلیدی انتخاب لیمیت سوئیچ

در انتخاب میکروسوئیچ صنعتی، آگاهی از پارامترهای کلیدی نقش بسیار مهمی در تضمین عملکرد دقیق و طول عمر مناسب دارد. پارامترهایی مانند نیروی تحریک و فاصله حرکت، نوع رابط مکانیکی، استانداردهای حفاظتی، محدوده دمای کاری، جنس کنتاکت‌ها و سایر ویژگی‌های فنی باید به‌دقت بررسی شوند تا سوئیچی متناسب با نیاز دستگاه و شرایط محیطی انتخاب شود. این پارامترهای مهم در خرید میکروسوئیچ شامل موارد زیر میشود:

جریان و ولتاژ نامی (Rated Current & Voltage)

برای انتخاب میکروسوئیچ مناسب، باید مطمئن شوید که جریان و ولتاژ کاری دستگاه را تحمل می‌کند؛ در کاربردهای کم‌ ولتاژ (۱۲/۲۴ ولت) می‌توان از مدل‌های کوچک‌تر استفاده کرد، اما در سیستم‌های ولتاژ بالا (۲۲۰/۳۸۰ ولت) بهتر است از میکروسوئیچ‌ های صنعتی با رله‌های داخلی قوی‌ تر و توان قطع وصل بالاتر بهره ببرید تا از سوختن یا خرابی جلوگیری شود.

نوع عملگر (Actuator Style)

میکروسوئیچ‌ها با انواع عملگرهای مختلف مانند اهرم ساده، اهرم با رولر، زبانه‌ای یا پدل عرضه می‌شوند؛ اگر بار یا قطعه متحرک نیروی زیادی ایجاد می‌کند، اهرم با رولر بهترین گزینه است زیرا اصطکاک را کاهش می‌دهد و طول عمر کلید را افزایش می‌دهد، اما برای فضاهای محدود یا نیاز به پاسخ سریع، اهرم ساده یا زبانه‌ای کافی خواهد بود.

تعداد تماس‌ها (Contact Configuration)

بر اساس نیاز مدار الکتریکی، میکروسوئیچ‌ها ممکن است SPDT (یک ورودی و دو خروجی NC/NO)، DPDT (دو ورودی و دو خروجی) یا حتی ۳PDT باشند؛ انتخاب پیکربندی مناسب باعث می‌شود که بتوانید به‌راحتی حالت‌های مختلف قطع و وصل را کنترل کرده و مدار خود را ایمن و بهینه طراحی کنید.

کلاس حفاظت IP (Ingress Protection)

در محیط‌های مرطوب، پرگردوغبار یا آلوده به ذرات معلق، حتماً به استاندارد IP دقت کنید. به‌عنوان مثال IP67 یا IP68 نشان‌دهنده مقاومت کامل در برابر گردوغبار و آب است؛ این مشخصه تضمین می‌کند میکروسوئیچ در شرایط سخت محیطی عملکرد قابل اعتمادی ارائه دهد و از نفوذ ذرات یا رطوبت جلوگیری کند.

دمای کاری (Operating Temperature)

اگر محیط کار شما دماهایی در حدود منفی ۸۰ درجه یا بیش از مثبت ۱۵۰ درجه سانتی‌گراد دارد، باید میکروسوئیچی انتخاب کنید که محدوده دمایی گسترده‌ای داشته باشد تا در دماهای شدید سرد یا گرم، عملکرد کلید پایدار مانده و از خرابی زودرس جلوگیری شود.

جنس بدنه و پوشش (Housing Material)

جنس بدنه میکروسوئیچ می‌تواند از پلاستیک‌های مهندسی مانند PBT یا فلزات مقاوم مثل آلومینیوم و فولاد باشد؛ در محیط‌هایی که احتمال خوردگی یا تماس با مواد شیمیایی وجود دارد، استفاده از پوشش و بدنه مقاوم به خوردگی و عایق‌بندی مناسب کمک می‌کند عمر مفید قطعه افزایش یابد و از مشکلات ایمنی جلوگیری شود.

طول عمر مکانیکی و الکتریکی (Mechanical & Electrical Life)

عموماً طول عمر مکانیکی میکروسوئیچ‌ها بر اساس تعداد دفعات کلیدزنی (مثلاً ۱۰^۶ یا ۱۰^۷ مرتبه) و طول عمر الکتریکی براساس تعداد قطع و وصل تحت بار تعیین می‌شود؛ برای کاربردهای پرکار، مدلی با عمر مکانیکی و الکتریکی بالا انتخاب کنید تا نیاز به تعویض زودهنگام نداشته باشید.

ولتاژ عایقی (Insulation Resistance) و فاصله قوس (Creepage & Clearance)

در کاربردهای ولتاژ بالا، فاصله مناسب بین ترمینال‌ها (Creepage & Clearance) و مقاومت عایقی کافی برای جلوگیری از ایجاد قوس الکتریکی بسیار مهم است؛ این ویژگی‌ها از ایمنی اپراتور و جلوگیری از آسیب به تجهیزات محافظت می‌کنند و ریسک حوادث الکتریکی را به حداقل می‌رسانند.

نکات قبل از خرید میکروسوئیچ

پیش از اقدام به خرید میکروسوئیچ، باید عوامل متعددی همچون میزان نیروی لازم برای تحریک، نوع رابط مکانیکی، گواهی‌ها و استانداردهای حفاظتی، دامنه دمای کاری، جنس و کیفیت تماس‌ها، برند سازنده و شرایط گارانتی را مورد ارزیابی قرار دهید. در ادامه، این نکات را تحت عناوین مجزا بررسی می‌کنیم تا با داشتن دیدی جامع به‌عنوان یک راهنمای خرید میکروسوئیچ، انتخابی هوشمندانه و بهینه داشته باشید.

مشخصات دبی حرکتی (Actuation Force & Travel Distance)

لیمیت سوئیچ‌ها بر اساس میزان نیروی لازم برای تحریک (Actuation Force) و فاصله حرکت اهرم تا فعال شدن کلید (Travel Distance) دسته‌بندی می‌شوند؛ برای مثال اگر قطعه یا بار شما نیروی زیادی وارد می‌کند، باید سوئیچی با نیروی تحریک بالاتر انتخاب کنید تا از قطع یا وصل ناخواسته جلوگیری شود، و در صورت نیاز به حساسیت بیشتر یا سرعت پاسخ سریع‌تر، مدلی با نیروی تحریک کمتر و Travel Distance کوتاه‌ تر مناسب‌تر است تا کلید دقیقاً در نقطه مطلوب عمل کند.

نوع رابط مکانیکی (Mechanical Interface)

نوع رابط مکانیکی به نحوه انتقال حرکت یا فشار از قطعه متحرک به اهرم کلید اشاره دارد و شامل رولر (Roller Lever)، اهرم مستقیم (Straight Lever)، میله‌ای (Rod Actuator) و اهرم زاویه‌دار (Angled Lever) می‌شود؛ برای مثال رولر به‌دلیل کاهش اصطکاک و امکان برخورد ملایم‌تر برای بارهای زاویه‌ دار یا حرکت مداوم مناسب است، در حالی که اهرم مستقیم در محیط‌های با فضای محدود و کاربردهای خطی جوابگو است، و میله‌ای یا زاویه‌دار برای شرایط خاصی که جهت یا فاصله حرکت متفاوت باشد، استفاده می‌شوند.

گواهی‌های حفاظتی (Certifications)

اگر محیط کاری شما خطرناک یا انفجاری است (مانند صنایع نفت، گاز یا معادن)، حتماً از لیمیت سوئیچ‌هایی با استانداردهای ATEX یا IECEx استفاده کنید؛ همچنین داشتن گواهی‌های UL، CE و RoHS تضمین می‌کند که محصول مطابق استانداردهای جهانی ایمنی، کیفیت ساخت و عدم استفاده از مواد مضر تولید شده و در صورت بروز مشکل می‌توانید از پشتیبانی و پذیرش محصول در بازارهای بین‌المللی بهره‌مند شوید.

کیفیت تماس‌ها (Contact Material & Type)

جنس و نوع تماس‌ها (Contact Material & Type) تأثیر زیادی بر طول عمر الکتریکی و روانی عملکرد لیمیت سوئیچ دارد؛ برای جریان‌های پایین و قطع‌وصل‌های مکرر، تماس‌های طلایی مناسب‌تر هستند چون خوردگی کمتری دارند و مقاومت الکتریکی پایدارتری ارائه می‌دهند، در برابر جریان‌ها و ولتاژهای بالاتر، تماس‌های نقره‌ای یا پلاتینیوم معمولاً اولویت دارند چون تحمل بیشتری در برابر بار و جرقه ارائه می‌دهند.

راهنمای انتخاب برند

انتخاب برند معتبر تضمین‌کننده کیفیت، دوام و خدمات پس از فروش است؛ برندهای شناخته‌شده‌ای مانند Cntd ،Honeywell، Omron، Schneider Electric، Enervy و TE Connectivity شناخته شده برای تولید لیمیت سوئیچ‌ های صنعتی با استانداردهای بین‌ المللی هستند و نمایندگی‌های رسمی آن‌ها در ایران نیز گارانتی و پشتیبانی فنی مناسبی ارائه می‌دهند تا در صورت بروز اشکال یا نیاز به قطعات یدکی، بتوانید به‌راحتی از خدمات پس از فروش بهره‌مند شوید.

قیمت و گارانتی

قیمت لیمیت سوئیچ‌ های صنعتی می‌تواند متغیر باشد؛ همواره علاوه بر هزینه اولیه خرید، به هزینه نصب، نگهداری و تعویض احتمالی در طول زمان نیز توجه کنید و مطمئن شوید گارانتی حداقل یک ساله شامل عیوب عملکردی، خرابی مکانیکی و مشکلات سیم‌کشی اولیه باشد تا در صورت بروز هرگونه مشکل، بدون پرداخت هزینه اضافی از خدمات تعمیر یا تعویض لیمیت سوئیچ بهره‌مند شوید.

جمع‌ بندی

میکروسوئیچ صنعتی یا لیمیت سوئیچ، از اجزای پرکاربرد و ضروری در صنایع گوناگون به شمار می‌رود. برای اطمینان از عملکرد صحیح و طول عمر بالا، باید در انتخاب آن دقت کرده و ضمن استفاده از راهنمای جامع، نکات فنی مختلف را در نظر بگیرید. این مقاله به‌ عنوان یک راهنمای خرید لیمیت سوئیچ و مشاوره خرید میکروسوئیچ به بررسی انواع میکروسوئیچ‌های صنعتی، نکات کلیدی در انتخاب و معرفی برندها و روش‌های نصب و نگهداری پرداخت. امیدواریم با بهره‌گیری از این مطلب، بتوانید مناسب‌ترین میکروسوئیچ را برای پروژه یا دستگاه صنعتی خود انتخاب کنید و از کارکرد مطمئن و طولانی آن بهره‌مند شوید.
