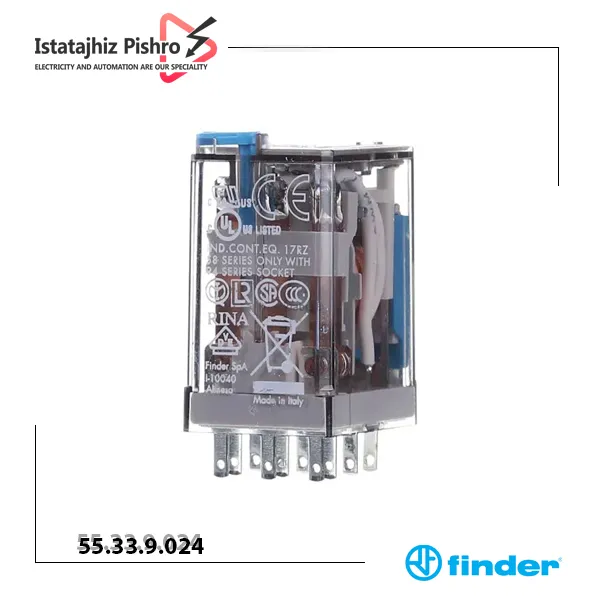

رله فایندر مدل 55.33.9.024، یک رله صنعتی مینیاتوری (رله شیشهای) از سری معتبر 55 Finder ایتالیا است که به طور خاص برای یکپارچهسازی با سیستمهای اتوماسیون مدرن طراحی شده است. این رله با داشتن سه کنتاکت چنج اور (3PDT) و بوبین حساس 24 ولت DC، به عنوان یک پل ارتباطی ایدهآل بین خروجیهای استاندارد PLC و مدارهای قدرت عمل میکند. این قطعه به مهندسان اجازه میدهد تا با یک سیگنال کنترلی، سه مدار مجزا را به طور همزمان فرمان دهند، که این ویژگی آن را برای کاربردهایی که به تعداد کنتاکت بیشتری از یک رله معمولی نیاز دارند اما با محدودیت فضا در تابلو برق مواجه هستند، به یک انتخاب هوشمندانه تبدیل میکند.
مشخصات فنی رله فیندر
برای انتخاب و بهکارگیری صحیح این رله در پروژههای صنعتی، آشنایی با مشخصات دقیق آن الزامی است:
- کد فنی محصول: 55.33.9.024.0010
- کشور سازنده: ایتالیا
- تولید کننده: فایندر (Finder)
- سری: 55 (رلههای صنعتی مینیاتوری)
- ولتاژ بوبین (Coil Voltage): 24 ولت DC (جریان مستقیم)
- تعداد پایه (Pins): 11 پایه
- پیکربندی کنتاکتها: 3 کنتاکت چنج اور (3PDT – Three Pole Double Throw)
- حداکثر جریان قابل تحمل کنتاکت: 10 آمپر در 250 ولت AC
- جنس کنتاکتها: آلیاژ نقره-نیکل (AgNi) – برای کاربردهای عمومی و صنعتی
- نوع نصب: قابل نصب روی سوکت (Plug-in)
- سوکتهای سازگار: سری 94 فایندر (مدلهای 11 پایه مانند 94.03, 94.73, 94.83.3)
- دکمه تست قفلشونده (Lockable test button)
- نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
- دمای کاری: از 40- تا 85+ درجه سانتیگراد
- درجه حفاظت: IP40
- استانداردها و گواهینامهها: CE, UL, CSA, RINA, VDE
خرید رله فیندر
برای خرید رله 11 پایه 24 ولت DC فایندر 55.33.9.024 با اطمینان کامل از اصالت کالا و دریافت بهترین قیمت، شرکت ایستاتجهیز پیشرو، به عنوان واردکننده مستقیم و تخصصی محصولات فایندر در ایران، بهترین انتخاب شماست. ما با حذف واسطهها، این رله اروپایی را با قیمتی رقابتی و تضمین کیفیت به دست شما میرسانیم. تخصص ما تنها به فروش محدود نمیشود؛ تیم فنی ما آماده ارائه مشاوره فنی رایگان است تا به شما در انتخاب دقیقترین محصول برای نیازهایتان کمک کند. این مدل رله پرکاربرد در انبار شرکت موجود بوده و در سریعترین زمان ممکن به تمام نقاط کشور ارسال میگردد. برای استعلام قیمت رله فیندر، دریافت مشاوره و ثبت سفارش، از طریق تماس تلفنی، پیامرسان واتساپ و یا صفحه رسمی اینستاگرام با ما در ارتباط باشید.
مزایا
- سازگاری کامل با PLC: بوبین 24 ولت DC این رله را برای اتصال مستقیم به خروجیهای دیجیتال PLCها، سنسورها و دیگر کنترلرهای صنعتی ایدهآل میسازد.
- تعادل بهینه بین فضا و عملکرد: این مدل با ارائه یک کنتاکت بیشتر از رلههای 8 پایه، قابلیتهای کنترلی بیشتری را در همان ابعاد فیزیکی فراهم کرده و نیاز به رله بزرگتر 14 پایه را در بسیاری از موارد مرتفع میکند.
- افزایش انعطافپذیری در طراحی: وجود سه کنتاکت چنج اور، دست طراحان را برای پیادهسازی مدارهای اینترلاک، کنترل همزمان بار و سیگنال، و منطقهای کنترلی باز میگذارد.
- عیبیابی و تست سریع: به لطف دکمه تست دستی و نشانگر وضعیت مکانیکی، تکنسینها میتوانند به سرعت و بدون نیاز به اعمال ولتاژ، عملکرد مدار را بررسی کنند.
- کیفیت ساخت بینظیر: تولید در ایتالیا با رعایت سختگیرانهترین استانداردهای کیفی، عمر طولانی و عملکرد بدون خطا را حتی در محیطهای خشن صنعتی تضمین میکند.
کاربردها
این رله به دلیل داشتن سه کنتاکت و بوبین 24 ولت DC، در سناریوهای متنوعی در اتوماسیون به کار میرود:
- اتوماسیون صنعتی: برای کنترل همزمان یک عملگر (مانند یک شیر برقی) و ارسال سیگنال وضعیت به PLC و چراغ سیگنال.
- تابلوهای کنترل: به عنوان رله واسط برای ایزوله کردن و تقویت خروجیهای PLC و درایوها.
- سیستمهای کنترل موتور: برای فرمان به کنتاکتورهای مدارهای چپگرد/راستگرد و یا مدارهای ستاره-مثلث.
- مدارهای اینترلاک (Interlock): جهت پیادهسازی منطقهای ایمنی که در آن فعال شدن یک بخش، نیازمند غیرفعال بودن بخش دیگری است.
نحوه و نکات نصب
هشدار: پیش از هرگونه اقدام، از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید. این رله باید بر روی سوکت 11 پایه سری 94 فایندر نصب شود. استفاده از سوکت نامناسب به پایههای رله آسیب جدی وارد میکند. سوکت را روی ریل DIN یا سطح تابلو محکم کنید.
سیمکشی
- بوبین: تغذیه 24 ولت DC را به پایانههای بوبین سوکت (معمولاً با شمارههای 2 و 10 یا A1/A2 مشخص میشوند) وصل کنید. نکته بسیار مهم: در بوبینهای DC، رعایت قطبیت الزامی است. پلاریته مثبت (+) را به A1 و منفی (-) را به A2 وصل کنید. اتصال برعکس مانع از عملکرد رله میشود و در صورت استفاده از سوکتهای دارای ماژول LED/دیود، ممکن است به ماژول آسیب بزند.
- کنتاکتها: سیمهای مربوط به سه مدار قدرت خود را نیز به ترمینالهای کنتاکتها (پایههای مشترک، نرمال باز و نرمال بسته) متصل نمایید. برای شناسایی دقیق پایهها حتماً به دیاگرام حک شده روی بدنه رله مراجعه کنید.
- جا زدن رله: پس از اتمام سیمکشی، رله را با دقت و با توجه به خار راهنما روی سوکت قرار داده و فشار دهید تا به طور کامل در جای خود بنشیند.
قبل از وصل کردن برق اصلی، با دکمه تست از عملکرد مکانیکی کنتاکتها و با بررسی مجدد اتصالات، از محکم بودن سیمها در ترمینالها مطمئن شوید.
