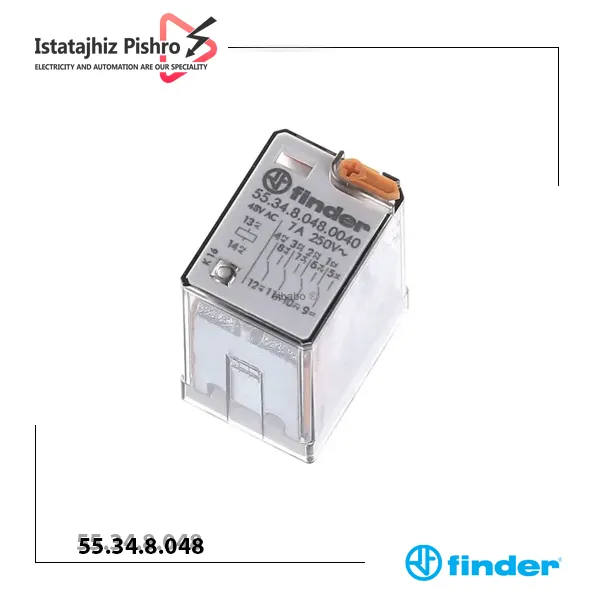

رله 48 ولت 14 پایه finder مدل 55.34.8.048

رله فایندر مدل 55.34.8.048 یک رله مینیاتوری صنعتی (معروف به رله شیشه‌ای) با قابلیت‌های گسترده است که توسط شرکت معتبر Finder در ایتالیا تولید می‌شود. وجه تمایز اصلی این مدل، داشتن چهار کنتاکت چنج اور (4PDT) در یک بدنه فشرده است که آن را به ابزاری فوق‌العاده قدرتمند برای مهندسان طراح مدارهای فرمان تبدیل می‌کند. با استفاده از این رله، می‌توان با یک سیگنال کنترل 48 ولت AC، چهار مدار الکتریکی مجزا را به طور همزمان قطع، وصل یا هدایت کرد. این ویژگی، یعنی سوئیچینگ با تراکم بالا، این رله را برای کاربردهای اتوماسیون پیچیده، تابلوهای کنترل، سیستم‌های سیگنالینگ و هر جایی که نیاز به کنترل چند مسیره با صرفه‌جویی در فضا وجود دارد، به یک انتخاب بی‌رقیب تبدیل کرده است.

مشخصات فنی رله فیندر 55.34.8.048

درک دقیق مشخصات فنی این رله، اساس یک طراحی مهندسی قابل اطمینان است. در ادامه جزئیات فنی این محصول آورده شده است:

• کد فنی محصول: 55.34.8.048.0040
• کشور سازنده: ایتالیا
• تولید کننده: فایندر (Finder)
• سری: 55 (رله‌های مینیاتوری صنعتی)
• ولتاژ بوبین (Coil Voltage): 48 ولت AC (جریان متناوب)
• تعداد پایه (Pins): 14 پایه
• پیکربندی کنتاکت‌ها: 4 کنتاکت چنج اور (4PDT – Four Pole Double Throw)
• حداکثر جریان قابل تحمل کنتاکت: 7 آمپر در 250 ولت AC
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi)
• نوع نصب: قابل نصب روی سوکت (Plug-in)
• سوکت‌های سازگار: سری 94 فایندر (مدل‌های 14 پایه مانند 94.04, 94.74, 94.84.3)
• دکمه تست قفل‌شونده (Lockable test button)
• نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت: IP40
• استانداردها و گواهینامه‌ها: CE, EAC, UL, CSA, VDE, GOST

خرید رله فیندر 55.34.8.048

جهت خرید رله 14 پایه فایندر 55.34.8.048 با تضمین اصالت و بهترین قیمت، شرکت ایستاتجهیز پیشرو به عنوان واردکننده مستقیم تجهیزات اتوماسیون صنعتی، مرجع تخصصی شماست. ما با حذف کامل واسطه‌ها، این رله باکیفیت اروپایی را با قیمتی رقابتی و دست اول در اختیار مهندسان، تابلوسازان و صنایع کشور قرار می‌دهیم. افتخار ما، ارائه مشاوره فنی رایگان توسط کارشناسان مجرب است تا شما را در انتخاب دقیق‌ترین قطعه برای کاربردتان یاری کنیم. تمامی محصولات، از جمله این مدل خاص، در انبار شرکت موجود بوده و آماده ارسال فوری به سراسر ایران می‌باشد. برای دریافت قیمت رله فیندر، مشاوره تخصصی و ثبت سفارش، می‌توانید از طریق تماس تلفنی، پیام‌رسان واتس‌اپ و یا صفحه اینستاگرام با تیم فروش ما در ارتباط باشید.

مزایا

• سوئیچینگ با تراکم بالا: کنترل چهار مدار مستقل با یک رله، باعث صرفه‌جویی فوق‌العاده در فضای تابلو برق و کاهش هزینه‌ها می‌شود.
• انعطاف‌پذیری بی‌نظیر در طراحی: این رله امکان پیاده‌سازی منطق‌های کنترلی پیچیده، ارسال یک سیگنال به مقصدهای مختلف (مثلاً PLC، چراغ سیگنال و آلارم) و کنترل همزمان چندین عملکرد را فراهم می‌کند.
• عیب‌یابی سریع و کارآمد: وجود دکمه تست دستی و نشانگر مکانیکی به تکنسین اجازه می‌دهد وضعیت هر چهار کنتاکت را به صورت چشمی و بدون نیاز به ابزار اندازه‌گیری، به سرعت بررسی کند.
• کاهش زمان و هزینه سیم‌کشی: استفاده از یک رله 4 پل به جای دو رله 2 پل یا چهار رله تک پل، به شکل قابل توجهی زمان سیم‌کشی و احتمال خطا را کاهش می‌دهد.
• کیفیت و اطمینان بالا: ساخت ایتالیا و مطابق با بالاترین استانداردهای جهانی، عمر طولانی و عملکرد پایدار رله را در شرایط صنعتی تضمین می‌کند.

کاربردها

کاربردهای این رله به دلیل داشتن چهار کنتاکت مستقل، بسیار گسترده و تخصصی است:

• اتوماسیون صنعتی: برای فعال‌سازی همزمان چندین عملگر (مثلاً کنترل یک موتور سه فاز کوچک و یک چراغ سیگنال).
• تابلوهای کنترل و فرمان: جهت ایزوله کردن و سوئیچینگ سیگنال‌های ورودی/خروجی PLC.
• سیستم‌های سیگنالینگ: در تجهیزات ریلی، فرودگاهی و کنترل ترافیک که نیاز به ارسال سیگنال‌های موازی و ایزوله دارند.
• تجهیزات تست و آزمایشگاهی: برای هدایت سیگنال‌های اندازه‌گیری به دستگاه‌های مختلف.
• مدارهای اینترلاک ایمنی: برای پیاده‌سازی منطق‌های ایمنی که نیازمند قطع و وصل همزمان چندین مسیر هستند.

نحوه و نکات نصب

نصب رله 55.34.8.048 نیازمند دقت به جزئیات است. ایمنی در اولویت قرار دارد؛ لطفاً قبل از هر اقدامی، برق مدار را به طور کامل قطع کنید. این رله باید بر روی سوکت 14 پایه سری 94 فایندر نصب گردد؛ استفاده از سوکت اشتباه (مانند سوکت 8 یا 11 پایه) غیرممکن است و به پایه‌های رله آسیب می‌زند. مراحل نصب به شرح زیر است:

• سوکت را بر روی ریل یا سطح مورد نظر در تابلو محکم کنید.
• سیم‌کشی بوبین: ولتاژ کنترل 48 ولت AC را به ترمینال‌های بوبین سوکت (معمولاً با شماره‌های 13 و 14 یا A1/A2 مشخص می‌شوند) متصل نمایید.
• سیم‌کشی کنتاکت‌ها: این رله دارای چهار مجموعه کنتاکت (COM, NO, NC) است. با مراجعه به دیاگرام پایه‌ها که روی بدنه رله چاپ شده است، سیم‌های مدار قدرت خود را به ترمینال‌های مربوطه روی سوکت متصل کنید.
• پس از اتمام سیم‌کشی، رله را با دقت و با توجه به خار راهنما، روی سوکت قرار داده و به آرامی فشار دهید تا کاملاً در جای خود قفل شود.
• قبل از اتصال برق، از محکم بودن تمام اتصالات اطمینان حاصل کرده و با استفاده از دکمه تست، عملکرد مکانیکی کنتاکت‌ها را بررسی نمایید.راه‌های ارتباط با ایستاتجهیز:
