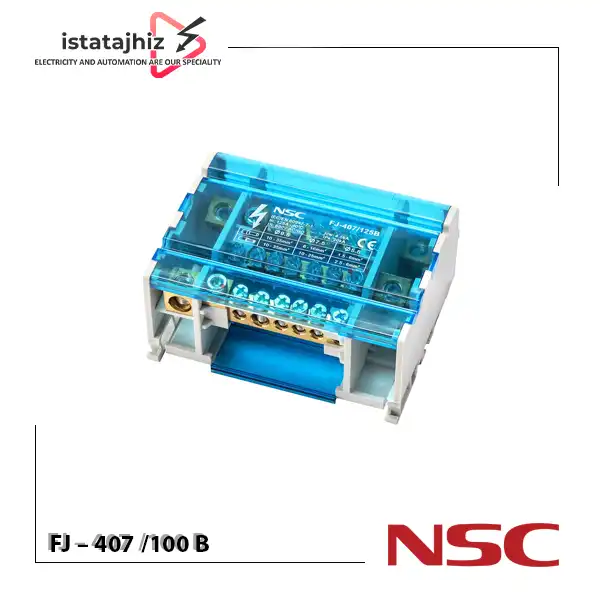

باکس بار یا ترمینال توزیع NSC مدل NS22-FJ407-100B، یک تجهیز توزیع برق 4 پل با جریان نامی 100 آمپر و ولتاژ نامی 500 ولت است. این محصول برای تقسیم برق از یک ورودی اصلی به چند مسیر خروجی در تابلوهای برق سهفاز طراحی شده و به ایجاد اتصال ایمن، مرتب و قابل سرویس بین سیمها و کابلها کمک میکند.
مدل FJ-407/100B دارای مجموع 7 نقطه اتصال پیچی شامل یک ورودی A، سه خروجی B و سه خروجی A است. استفاده از این جعبه باسبار در تابلو برق، نیاز به اتصالات پراکنده و سیمکشی اضافی را کاهش داده و باعث صرفهجویی در زمان مونتاژ، فضای داخلی تابلو و افزایش نظم ظاهری آن میشود.
مشخصات فنی باکس بار FJ-407/100B
- برند NSC
- کد فنی NS22-FJ407-100B
- مدل FJ-407/100B
- نوع محصول ترمینال توزیع / جعبه باسبار
- تعداد پل 4 پل
- کاربرد تابلو برق سهفاز
- جریان نامی 100 آمپر
- ولتاژ نامی 500 ولت
- تعداد نقاط اتصال 7 عدد
- ورودی 1 نقطه اتصال A
- خروجی 3 نقطه اتصال B + 3 نقطه اتصال A
- ابعاد 90 × 64 × 50 میلیمتر
- استاندارد IEC 60947-7-1
- گواهیها CB / CE / RoHS
- جریان اتصال کوتاه کوتاهمدت (Icw) 4/5 کیلوآمپر
- جریان پیک اتصال کوتاه (Ipk) 20 کیلوآمپر
جنس بدنه و اجزای جعبه باکس بار 100 آمپر
- بدنه پلیآمید 66 نسوز PA66 / V-0
- قاب / کاور پلیکربنات PC
- شینه داخلی برنج
- پیچها فولاد با روکش روی (Zinc-Coated Steel)
بدنه عایق PA66/V-0 مقاومت حرارتی و مکانیکی مناسبی برای استفاده در محیطهای صنعتی دارد. کاور پلیکربنات PC نیز از بخشهای برقدار محافظت میکند. همچنین، شینه برنجی داخلی به ایجاد اتصال الکتریکی پایدار و انتقال مناسب جریان در مدار کمک میکند.
کاربرد باکس بار 4 پل 100 آمپر در تابلو برق
باکس بار FJ-407/100B در پروژههایی استفاده میشود که نیاز به توزیع برق سهفاز، انشعابگیری منظم و کاهش تراکم سیمکشی دارند.
- تابلوهای توزیع برق سهفاز
- تابلوهای برق صنعتی و کارگاهی
- تابلوهای فرمان و کنترل
- تابلوهای برق ساختمانهای تجاری و اداری
- تابلوهای روشنایی و توزیع نیرو
- تابلوهای اتوماسیون صنعتی
- تابلوهای بانک خازنی و اصلاح ضریب توان
- پروژههای تابلوسازی با محدودیت فضا
مزایای استفاده از جعبه باسبار FJ-407/100B
کاهش زمان سیمکشی و مونتاژ
ساختار ورودی و خروجیهای تفکیکشده، زمان لازم برای توزیع و انشعابگیری برق در تابلو را کاهش میدهد.
نظم بیشتر داخل تابلو برق
استفاده از باکس بار به جای اتصال مستقیم چند سیم یا کابل، مسیرها را مرتبتر کرده و فرآیند عیبیابی و سرویس دورهای را سادهتر میکند.
صرفهجویی در فضای کاری تابلو
با تجمیع اتصالات در یک مجموعه فشرده با ابعاد 90 × 64 × 50 میلیمتر، فضای سیمکشی به شکل بهینهتری استفاده میشود.
اتصال عایق و ایمن
بدنه PA66/V-0 و کاور پلیکربنات، حفاظت مناسبی از بخشهای رسانا ایجاد کرده و احتمال تماس ناخواسته با نقاط برقدار را کاهش میدهند.
دوام مناسب در کاربرد صنعتی
پیچهای فولادی روکشدار روی و شینه برنجی، برای ایجاد اتصال مکانیکی و الکتریکی قابلاعتماد در تابلو برق طراحی شدهاند.
خرید باکس بار FJ-407/100B از فروشگاه ایستاتجهیز لالهزار
برای خرید باکس بار 4 پل 100 آمپر NSC مدل FJ-407/100B، دریافت قیمت روز، استعلام موجودی و مشاوره فنی با فروشگاه ایستاتجهیز لالهزار تماس بگیرید. این محصول برای تابلوسازان، پیمانکاران برق، تولیدکنندگان تابلو برق و پروژههای برق صنعتی و ساختمانی بهصورت تکی و عمده قابل تأمین است.
قیمت باکس بار FJ-407/100B
قیمت جعبه باکسبار NS22-FJ407-100B با توجه به شرایط بازار تجهیزات برق صنعتی، تعداد سفارش و موجودی کالا متغیر است. برای اطلاع از قیمت روز باکس بار FJ-407/100B و شرایط فروش عمده، با کارشناسان فروش ایستاتجهیز لالهزار تماس بگیرید.
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیامرسانها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- ساختار 4 پل مناسب تابلوهای برق سهفاز
- جریان نامی 100 آمپر و ولتاژ کاری 500 ولت
- 7 نقطه اتصال برای توزیع و انشعابگیری منظم
- شینه برنجی با رسانایی مناسب
- بدنه عایق و نسوز PA66/V-0
- کاور پلیکربنات برای حفاظت از اتصالات
- برای جریانهای بالاتر از 100 آمپر باید مدل با ظرفیت بیشتر انتخاب شود.
- سطح مقطع خروجیهای A به حداکثر 4 میلیمتر مربع محدود است.
- گشتاور پیچ خروجی A کمتر از ورودی و خروجی B است و باید هنگام نصب رعایت شود.
