روش تست منبع تغذیه سوئیچینگ

منابع تغذیه سوئیچینگ (Switching Power Supplies) به دلیل کارایی بالا، اندازهٔ فیزیکی کوچک و قابلیت تولید توان زیاد، در صنایع مختلف و به‌ویژه در حوزهٔ اتوماسیون صنعتی کاربرد فراوانی یافته‌اند. با این حال، پیچیدگی مدارهای داخلی آن‌ها موجب شده تا تست و ارزیابی عملکرد آن‌ها چالش‌برانگیز باشد. در این مقاله، روش‌های استاندارد و پیشرفته برای تست منبع تغذیه سوئیچینگ به‌طور مفصل تشریح می‌شود تا مهندسان و تکنسین‌های فعال در زمینهٔ فروش و پشتیبانی تجهیزات برق صنعتی بتوانند با اطمینان و دقت بیشتری به ارزیابی و تضمین عملکرد محصولات خود بپردازند.

اصول عملکرد منابع تغذیه سوئیچینگ

منبع تغذیه سوئیچینگ بر اساس تبدیل انرژی الکتریکی از یک سطح ولتاژ DC یا AC به ولتاژ خروجی DC با استفاده از کلیدهای قدرت (ترانزیستورها یا MOSFET) و عناصر ذخیره‌سازی انرژی (خازن و القاگر) کار می‌کند. این کلیدها با فرکانس بالا (معمولاً از چند ده کیلوهرتز تا چند مگاهرتز) روشن و خاموش می‌شوند و انرژی با کمک خازن‌ها و القاگرها فیلتر شده و به ولتاژ خروجی مطلوب تبدیل می‌گردد. بهره‌وری بالا و توانایی اندازه کوچک از مزایای اصلی این ساختار است.

اجزای اصلی منابع تغذیه سوئیچینگ

1. سوئیچ قدرت (Power Switch): معمولاً MOSFET یا IGBT که وظیفهٔ اصلی روشن و خاموش‌کردن مدار را بر عهده دارد.

2. مدار رانش (Gate Driver): سیگنال‌های کنترلی مناسب را برای کلید قدرت تأمین می‌کند.

3. مدار کنترل (Control IC): وظیفهٔ حفظ ولتاژ خروجی در مقدار ثابت با تنظیم پهنای پالس (PWM) را دارد.

4. خازن‌ها و القاگرها: برای فیلتر و ذخیرهٔ انرژی در ورودی و خروجی استفاده می‌شوند.

5. مدارهای محافظتی: شامل OVP (حفاظت در برابر اضافه‌ولتاژ)، OCP (حفاظت در برابر اضافه‌جریان)، UVP (حفاظت در برابر کاهش ولتاژ) و SCP (حفاظت در برابر اتصال کوتاه) هستند.

اهمیت و ضرورت تست منابع تغذیه سوئیچینگ

تست دقیق منابع تغذیه سوئیچینگ برای تضمین پایداری، ایمنی و کیفیت توان خروجی حیاتی است. عملکرد ضعیف منبع تغذیه می‌تواند منجر به ایجاد رپل زیاد، افزایش دمای اجزا، ناپایداری حلقه کنترل و در نهایت خرابی تجهیزات متصل شود. علاوه بر این، در بسیاری از صنایع (مانند مخابرات، پزشکی و نظامی) استانداردهای EMC و EMI بسیار سخت‌گیرانه است و تست‌های ویژه‌ای جهت رعایت این الزامات باید انجام شود.

تست منابع تغذیه سوئیچینگ

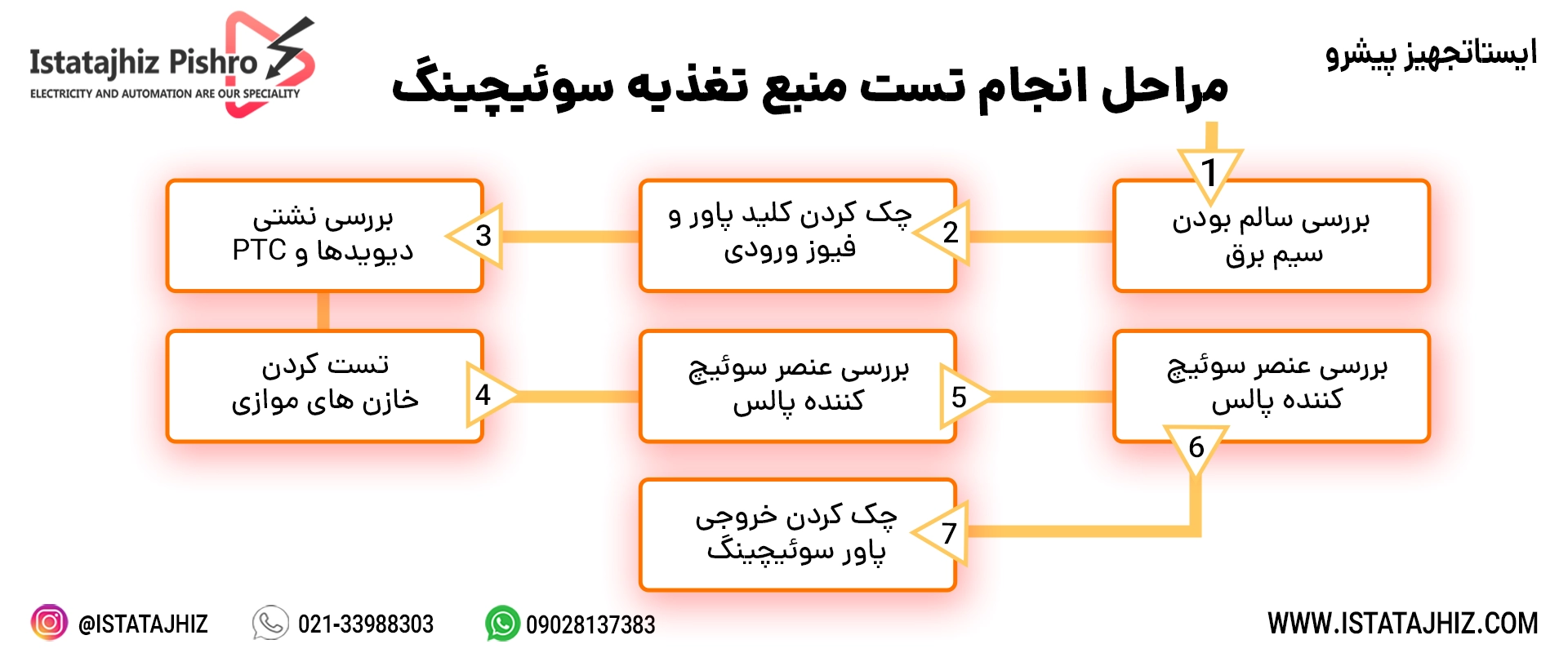

منابع تغذیه سوئیچینگ بخش حیاتی در دستگاه‌های الکترونیکی مدرن هستند که وظیفه تأمین ولتاژ و جریان مورد نیاز مدارها را با کارایی بالا و اتلاف قدرت پایین بر عهده دارند. هرگونه خرابی در این منابع می‌تواند کل سیستم را از کار بیندازد، بنابراین توانایی عیب‌یابی و تست آن‌ها برای تکنسین‌ها و مهندسین بسیار اهمیت دارد. در ادامه روش‌های مختلف تست، مشکلات رایج و راه‌حل‌های پیشنهادی آمده است.در ادامه به معرفی انواع روش های تست منبع تغذیه سوئیچینگ میپردازیم.

روش تست خازن

در تست خازن، اول باید ظاهراً بدنه خازن را از نظر تورم، برآمدگی یا نشتی الکترولیت بررسی کنید؛ هر خازنی که پوسته‌اش متورم یا اطراف پایه‌هایش آثار چسبناک داشته باشد، نشانه خرابی است. برای اطمینان بیشتر، خازن را از مدار جدا کرده یا در حالت In-Circuit تست کنید و با LCR متر ظرفیت آن را اندازه بگیرید؛ مقدار نمایش‌داده‌شده باید در محدوده ±۲۰٪ مقدار اسمی قرار گیرد. همچنین با متر ESR می‌توانید مقاومت سری معادل خازن را بسنجید؛ مقادیر بالاتر از چند اهم (بسته به ظرفیت) معمولاً نشان‌دهنده افزایش ESR و فرسودگی خازن است که می‌تواند باعث ناپایداری ولتاژ و تولید نویز شود.

روش تست دیود

برای تست دیود، مولتی‌متر را در حالت تست دیود قرار دهید و ابتدا پراب قرمز را روی آند و سیاه را روی کاتد بگذارید تا افت ولتاژ رو به جلو (معمولاً ۰.۶–۰.۷ ولت برای دیود سیلیکونی و حدود ۰.۲ ولت برای شاتکی) را بسنجید. سپس پراب‌ها را جابجا کنید و مقاومت معکوس را اندازه بگیرید؛ باید مقدار «نامحدود» (OL) نشان داده شود. افت ولتاژ غیرطبیعی یا مقاومت معکوس کم می‌تواند به نشتی یا آسیب ساختاری در دیود اشاره داشته باشد و موجب نویز و افت ولتاژ خواهد شد.

تست ترانزیستور

در تست ترانزیستور بایستی قطعه را از مدار بیرون آورید تا تداخل مسیرهای موازی دیگر اجزا ایجاد خطا نکند. با قرار دادن مولتی‌متر در حالت تست ترانزیستور یا اندازه‌گیری دستی، برای NPN بیس را به پراب قرمز و امیتر یا کلکتور را به پراب سیاه وصل کنید و افت ولتاژ بیس–امیتر و بیس–کلکتور (حدود ۰.۶–۰.۷ ولت) را بسنجید. برای PNP پراب‌ها را معکوس کنید. همچنین مقاومت امیتر–کلکتور باید در هر دو جهت «نامحدود» باشد؛ هر مقدار پایین‌تر نشانگر اتصال کوتاه داخلی است که ترانزیستور را غیرقابل‌استفاده می‌کند.

تست ترانسفورمر

تست ترانسفورمر ایزوله با مولتی‌متر و اندازه‌گیری مقاومت سیم‌پیچ‌ها انجام می‌شود؛ مقاومت سیم‌پیچ اولیه باید چند اهم باشد و نه صفر (اتصال کوتاه) یا بینهایت (قطع‌شدگی)، و مقاومت سیم‌پیچ ثانویه بسته به ولتاژ خروجی معمولاً چند تا چند صد اهم است. همچنین با قرار دادن پراب‌ها روی سیم‌پیچ‌های اولیه و ثانویه، می‌توانید از نبود اتصال کوتاه بین آن‌ها مطمئن شوید؛ نشان OL در این اندازه‌گیری یعنی عایق‌بندی سالم.

روش تست رگولاتور ولتاژ

برای تست رگولاتور ولتاژ، ابتدا با یک منبع تغذیه متغیر، ولتاژ ورودی را در محدوده کاری رگولاتور تنظیم کنید و خروجی را در حالت بدون بار با مولتی‌متر دیجیتال اندازه‌گیری نمایید؛ باید دقیقاً ولتاژ نامی را ثابت نگه دارد. سپس بار مقاومتی معین (معمولاً ۱۰–۲۰٪ جریان نامی) به خروجی وصل کرده و افت ولتاژ را زیر بار بسنجید؛ اگر افت قابل‌توجهی وجود داشت یا نوسان و عدم پایداری دیده شد، ممکن است نیاز به خازن‌های بای‌پس در خروجی یا بررسی حلقه فیدبک رگولاتور باشد.

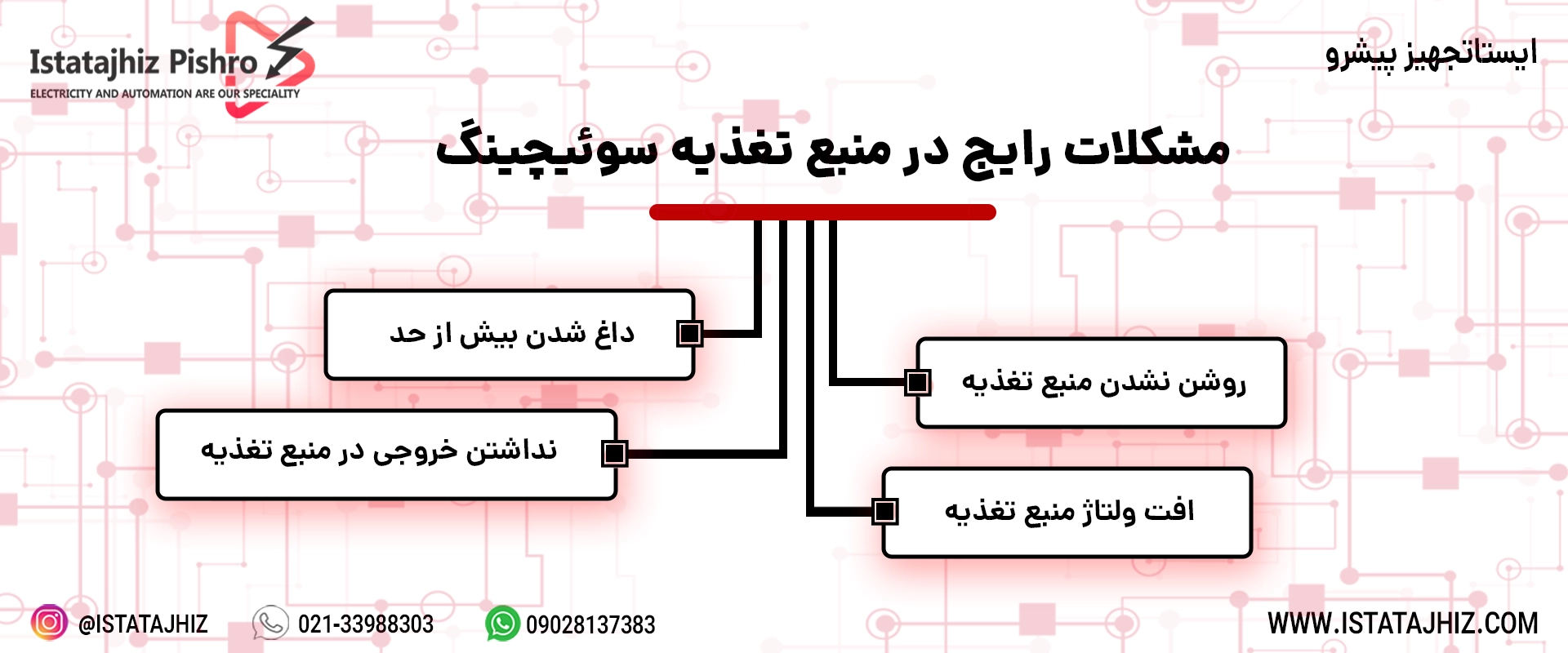

مشکلات رایج خراجی منبع تغذیه سوئیچینگ

منبع تغذیه روشن نمی‌شود

وقتی منبع تغذیه حتی علائم روشن شدن ندارد، ابتدا کابل‌ها و کانکتورها را از نظر قطع یا لقی بررسی کنید. فیوز ورودی را با مولتی‌متر در حالت پیوستگی (continuity) بسنجید تا از سلامت آن مطمئن شوید. سپس برد را باز کرده و خازن‌های اصلی و ثانویه را از نظر بادکردگی، نشتی یا کاهش ظرفیت چک کنید؛ خازن‌های معیوب اغلب باعث قطع‌شدن مسیر تغذیه می‌شوند. نقطه‌لحیم‌های ضعیف یا ترک‌خورده در اطراف المان‌های پرجریان (فیوز، دیود یکسوکننده، ترانزیستور سوئیچینگ) نیز می‌تواند جریان را قطع کند؛ این نقاط را دوباره لحیم‌کاری کنید. در نهایت، دیود آسیب‌دیده یا ترانزیستور سوئیچینگ معیوب را با تست دیود و ترانزیستور که قبلاً توضیح داده شد، شناسایی و تعویض کنید.

افت ولتاژ یا ولتاژ خروجی پایین

اگر ولتاژ خروجی کمتر از مقدار نامی است، ابتدا با مولتی‌متر صحت افت ولتاژ دیود یکسوکننده و ظرفیت خازن‌های صاف‌کننده را بررسی کنید؛ دیود نیم‌سوز یا خازن با ESR بالا نمی‌توانند شارژ کافی ذخیره و تحویل دهند. همچنین مسیر خروجی را برای اتصال کوتاه تدریجی (leakage) جست‌وجو کنید. اگر این تست‌ها سالم بود، ترانسفورمر سوئیچینگ را با اندازه‌گیری مقاومت سیم‌پیچ‌ها و تست ایزولاسیون بررسی کنید؛ سیم‌پیچ با مقاومت غیرطبیعی یا نشتی داخلی ممکن است توان کافی ندهد. در صورت نیاز خازن‌ها و دیودها را تعویض کرده و در موارد شدید، ترانسفورمر را بازسازی یا تعویض نمایید.

داغ شدن بیش از حد یا انفجار فیوز

داغ شدن غیرعادی قطعات یا فیوزی که به سرعت می‌سوزد نشان‌دهنده جریان اضافی است. ابتدا خازن‌های الکترولیتی را از نظر نشت الکترولیت یا تغییر شکل بدنه چک کنید؛ نشت الکترولیت می‌تواند منجر به اتصال کوتاه جزئی و افزایش جریان شود. به دنبال مسیرهای اتصال کوتاه در برد باشید، خصوصاً در ناحیه یکسوکننده و ترانزیستور سوئیچینگ. فیوز را جدا کرده و با مولتی‌متر جریان مصرف کل سیستم را بسنجید؛ اگر از مقدار نامی بالاتر بود، قطعه معیوب را یافته و تعویض یا تعمیر کنید. پس از رفع مشکل، فیوز سالم را جایگزین و مجدداً تست نهایی را انجام دهید.

بدون خروجی با وجود فیوز سالم

گاهی منبع تغذیه فیوز سالم دارد اما هیچ ولتاژ DC در خروجی دیده نمی‌شود. در این شرایط ابتدا مسیرهای جریان خروجی را برای اتصال کوتاه بررسی کنید. سپس خازن‌های خروجی را از نظر نشت الکتریکی (با تست مقاومت داخلی) چک کنید؛ نشتی خازن می‌تواند ولتاژ را به زمین هدایت کند. در مواردی ممکن است آی‌سی کنترل سوئیچینگ دچار اختلال شود؛ با اعمال سیگنال‌های مناسب و اندازه‌گیری پالس‌های کلیدزنی، وضعیت آی‌سی را بررسی کنید. اگر سایر قطعات سالم بودند و فرکانس سوئیچینگ غیرطبیعی است، آی‌سی کنترل را تعویض کنید.

صداهای وزوز یا نوسان در خروجی

صداهای فرکانس بالا یا ناله معمولاً نشانه نویز و نوسان در حلقه سوئیچینگ است. با مولتی‌متر یا اسیلوسکوپ، نوسان ولتاژ روی دیود خروجی را بررسی کنید؛ نوسان قابل‌قبول باید کم و ثابت باشد. اگر نوسان شدید است، دیودهای خروجی و خازن‌های الکترولیت را تعویض نمایید تا نویز فیلتراسیون بهبود یابد. همچنین ترانزیستور سوئیچینگ و رگولاتور را برای نشتی پایه‌ها یا حلقه فیدبک معیوب بررسی کنید. در صورت لزوم، مقادیر خازن‌های بای‌پس فیدبک را تغییر دهید تا پایداری حلقه کنترل افزایش یابد.

نویز یا نوسانات ولتاژ

نویز مداوم یا لرزش ولتاژ عموماً مربوط به خازن‌های صاف‌کننده (فیلتر) یا مشکلات در مدار سوئیچینگ است. ابتدا با اندازه‌گیری ESR و ظرفیت خازن‌های خروجی مطمئن شوید که هنوز توانایی فیلتر کردن ریپل را دارند. سپس مقاومت مسیر زمین (ground) را چک کنید؛ اتصال زمین ضعیف ممکن است نویز افزایش دهد. در نهایت، اجزای سوئیچینگ مثل سلف‌ها و ترانزیستورها را برای اشباع یا نارسایی بررسی کنید؛ جایگزینی خازن‌های فیلتر و اصلاح طراحی مسیر جریان می‌تواند نویز را به حداقل برساند.

نگهداری و بهینه‌سازی پس از تست

پس از اتمام تست‌ها، موارد زیر را بررسی و مستندسازی کنید:

• دمای هیت‌ سینک و قطعات قدرت
• ارتعاش و نویز صوتی
• طول عمر خازن‌ها
• برنامه‌ های تعمیر و نگهداری پیشگیرانه
• بازخورد از مشتریان نهایی برای بهبود فرآیند تست و طراحی

سخن پایانی

تست و ارزیابی منابع تغذیه سوئیچینگ نیازمند دانش فنی عمیق، تجهیزات دقیق و روش‌های استاندارد است. با اجرای گام‌به‌گام تست‌های ورودی، خروجی، رپل، پاسخ دینامیکی، پایداری حلقه کنترل و کیفیت توان، می‌توان از عملکرد صحیح و ایمن این منابع در کاربردهای صنعتی اطمینان حاصل کرد. استفاده از روش‌های مطرح‌شده در این مقاله، مهندسان و تکنسین‌ ها را قادر می‌سازد تا محصولات خود را مطابق با بالاترین استانداردهای بین‌ المللی عرضه کنند.
