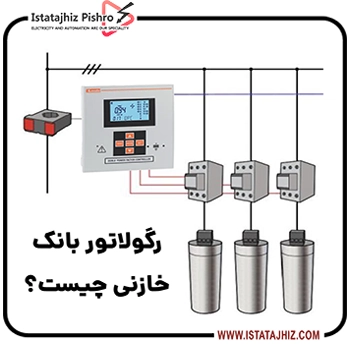

رگولاتور بانک خازنی چیست

رگولاتور بانک خازنی ( Power Factor Control ) یک دستگاه الکترونیکی پیشرفته است که با تکیه بر پردازشگر میکروپروسسوری قادر است پارامترهای حیاتی شبکه برق نظیر ولتاژ، جریان و زاویه اختلاف فاز بین آن‌ها را به‌صورت مداوم اندازه‌گیری کند. این اندازه‌گیری‌ها معمولاً در چند میلی‌ثانیه یک‌بار انجام شده و داده‌ها از طریق آنالوگ به دیجیتال کانورتور به درون واحد پردازشگر منتقل می‌شوند. سپس با استفاده از الگوریتم‌های کنترلی، مقدار دقیق توان راکتیو مورد نیاز سیستم محاسبه شده و بر اساس آن فرمان قطع یا وصل خازن‌های پله‌ای صادر می‌گردد. بدین ترتیب رگولاتور می‌تواند در کسری از ثانیه بار راکتیو شبکه را تنظیم کند و ضریب توان را در بازه‌ای نزدیک به یک حفظ نماید.

حفظ ضریب توان مناسب علاوه بر کاهش هدررفت انرژی و بهینه‌سازی مصرف، از سویی با کاهش جریان راکتیو عبوری از کابل‌ها و ترانسفورماتورها، عمر مفید تجهیزات الکتریکی را افزایش می‌دهد و از سوی دیگر مانع تحمیل جریمه‌های ناشی از پایین بودن ضریب توان به مشترکین صنعتی و تجاری می‌شود. رگولاتورهای مدرن علاوه بر کنترل خودکار خازن‌ها، امکاناتی مانند ثبت رویدادها، نمایش گرافیکی روند کارکرد و ارتباط از راه دور (از طریق پروتکل‌های RS‑485 یا شبکه اترنت) را نیز فراهم می‌آورند تا اپراتورها بتوانند در هر لحظه وضعیت سیستم را مانیتور و پارامترها را به‌سرعت تنظیم کنند. این قابلیت‌ها رگولاتور بانک خازن را به یک عنصر کلیدی در مدیریت انرژی و بهینه‌سازی عملکرد شبکه‌های توزیع و مصرف‌کننده تبدیل کرده است.

نحوه عمکلرد رگولاتور خازنی

عملکرد رگولاتور خازنی را می‌توان در چند مرحله اصلی توضیح داد که به ترتیب شامل موارد زیر میشود:

1. اندازه‌گیری پارامترهای برق

• با استفاده از PT (ترانسفورماتور ولتاژ) ولتاژ خط و با استفاده از CT (کلید جریان) جریان هر فاز اندازه‌گیری می‌شود.
• این سیگنال‌های آنالوگ وارد مبدل آنالوگ‑به‑دیجیتال (ADC) می‌شوند تا در قالب داده‌های دیجیتال در میکروپروسسور قابل پردازش باشند.

2. محاسبه ضریب توان و توان راکتیو

• پردازشگر زاویه فاز بین ولتاژ و جریان (φ) را با استفاده از تکنیک‌های نمونه‌برداری و آنالیز فوریه می‌یابد.
• ضریب توان (cos φ) و مؤلفه راکتیو (Q = V·I·sin φ) محاسبه می‌شوند.
• معمولاً برای پایدارسازی نتیجه، از فیلتر دیجیتال میانگین‌گیری یا پنجره‌های زمانی استفاده می‌گردد تا نویز و نوسانات لحظه‌ای حذف شوند.

3. منطق تصمیم‌گیری و تعیین پله‌ ها

• کاربر در تنظیمات، محدوده ضریب توان مطلوب (مثلاً 0.95 تا 0.99) را مشخص می‌کند.
• اگر ضریب توان کمتر از حد پایین‌تر این بازه باشد، به معنی نیاز به توان راکتیو (خازن) است و رگولاتور دستور «وصل» پله‌های خازنی را می‌دهد.
• اگر ضریب توان بالاتر از حد بالاتر باشد (تواناک ملایم)، پله‌های اضافی خازنی «قطع» می‌شوند.
• معمولاً با اضافه کردن هیسترزیس یا تاخیر (مثلاً 3–5 ثانیه) بین سوئیچینگ پله‌ها، از سوییچ‌های مکرر و نوسانی جلوگیری می‌شود.

4. فرایند سوئیچینگ خازن‌ها

• فرمان دیجیتال از میکروپروسسور به رله یا ترانزیستور قدرت منتقل می‌شود.
• این خروجی کنترل‌کننده، کنتاکتورهای پله‌های خازنی را فعال یا غیر‌فعال می‌کند.
• معمولاً هر مرحله (پله) خازنی دارای ظرفیت مشخص (مثلاً 10 kVAR) است و می‌تواند بسته به کمبود یا مازاد توان راکتیو، متوالی وارد مدار یا خارج شود.

5. حفاظت و ثبت اطلاعات

• بسیاری از رگولاتورها قابلیت تشخیص پرتال جریان هجومی هنگام وصل خازن را دارند و برای کاهش شوک، مدار را در لحظه مناسب قطع/وصل می‌کنند.
• خطاهایی مانند اضافه‌دما، اتصال کوتاه خازنی یا قطع PT/CT شناسایی و نمایش داده می‌شوند.
• رگولاتورهای پیشرفته امکان ثبت رخدادها (Event Log) و ارتباط از راه دور (RS‑485, Modbus, Ethernet) برای پایش و کنترل دارند.

به این ترتیب، رگولاتور خازنی با یک حلقه بسته کنترلی از اندازه‌گیری و محاسبه تا تصمیم‌گیری و سوئیچینگ عمل می‌کند تا ضریب توان شبکه را به بازه دلخواه برساند و این‌گونه هم تلفات خطوط کاهش می‌یابد و هم هزینه‌های ناشی از ضریب توان پایین حذف می‌شود.

اجزای اصلی رگولاتور مناسب بانک خازنی

1. پردازشگر میکروپروسسوری: مغز متفکر رگولاتور که الگوریتم‌های اندازه‌گیری و سوئیچینگ را اجرا می‌کند.
2. نمایشگر و پنل کنترل: نمایش پارامترهای لحظه‌ای (ولتاژ، جریان، ضریب توان) و کلیدهای تنظیم دستی یا دسترسی به منوی تنظیمات.
3. خروجی فرمان (رله و ترانزیستور): ارسال سیگنال به کنتاکتورهای خازنی برای اتصال/قطع پله‌ها.
4. درگاه‌های ارتباطی (RJ45, RS‑485/232): در مدل‌های پیشرفته امکان مانیتورینگ و کنترل از راه دور فراهم است.

انواع رگولاتور خازنی

رگولاتورهای خازنی در انواع مختلفی طراحی و تولید می‌شوند تا پاسخگوی نیاز متنوع شبکه‌ها و بارهای الکتریکی باشند. این دسته‌بندی بر اساس نحوه کنترل و سوئیچینگ خازن‌ها، میزان هوشمندی دستگاه و سطح دخالت اپراتور صورت می‌گیرد. در ادامه به معرفی چهار نوع اصلی رگولاتور خازنی دستی، اتوماتیک، پله‌ای و هوشمند خواهیم پرداخت و ویژگی‌ها، مزایا و کاربرد هر یک را بررسی می‌کنیم.

دستی (Manual)

در این نوع رگولاتور، پارامترهایی مانند بازه ضریب توان هدف، تأخیر سوئیچینگ و هیسترزیس به‌صورت دستی توسط اپراتور تنظیم می‌شوند. سوئیچینگ خازن‌ها نیز تنها با فشردن کلید یا ارسال دستور از پنل جلویی انجام می‌گیرد و هیچ الگوریتم خودکاری برای پایش و تغییر پله‌ها وجود ندارد.

اتوماتیک (Auto)

رگولاتور اتوماتیک با تکیه بر الگوریتم‌های از پیش‌تعریف‌شده، بدون نیاز به دخالت انسانی عمل می‌کند. این دستگاه به‌صورت مداوم ولتاژ، جریان و زاویه اختلاف فاز را اندازه‌گیری می‌کند و طبق تنظیمات اولیه (بازه ضریب توان، تأخیر و هیسترزیس) پله‌های خازنی را وارد یا خارج مدار می‌نماید.

پله‌ای (Step-based)

در این مدل معمولاً ۶ یا ۱۲ پله خازنی تعبیه شده است. بر اساس نیاز واقعی شبکه—که توسط سنسورهای PT/CT اندازه‌گیری می‌شود—هر پله به‌صورت جداگانه و متوالی برای جبران توان راکتیو وصل یا قطع می‌گردد. پله‌ای بودن امکان تطبیق دقیق‌تر با تغییرات بار را فراهم می‌کند و از سوئیچینگ ناگهانی و شدید جلوگیری می‌کند .

هوشمند (Smart)

رگولاتورهای هوشمند علاوه بر اصلاح خودکار ضریب توان، از قابلیت‌های پیشرفته‌تری مانند پیش‌بینی تغییرات بار، شناسایی و جبران هارمونیک‌ها و ارتباط از راه دور برخوردارند. این دستگاه‌ها با تحلیل روند مصرف و الگوهای بار، می‌توانند سوئیچینگ بهینه‌تری انجام دهند و کیفیت توان را در سطوح برتر حفظ کنند.

نحوه انتخاب و نصب

1. برآورد توان راکتیو مورد نیاز: با توجه به بار مصرفی، مجموع kvar مورد نیاز را محاسبه کنید.
2. تعیین تعداد پله‌ و ظرفیت هر خازن: با توجه به نوسانات بار و ضریب توان هدف.
3. انتخاب رگولاتور متناسب: بررسی تعداد خروجی (پله)، نوع سوئیچینگ و امکانات ارتباطی.

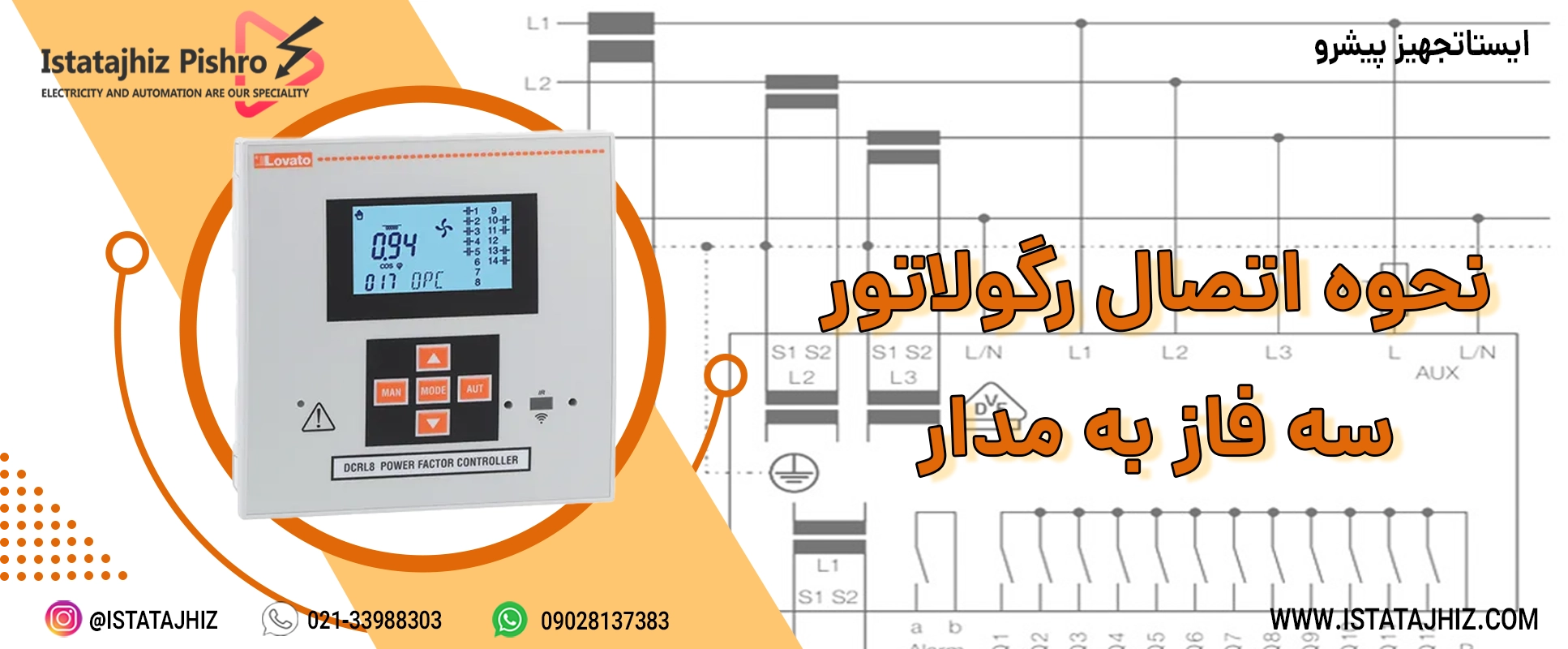

4. نصب در تابلو بانک خازنی: رگولاتور باید در کنار خازن‌ها و کنتاکتورهای خازنی نصب شود تا طول سیم‌کشی کوتاه بماند
5. پیکربندی پارامترها: ولتاژ, جریان, tan φ و تأخیرهای زمانی را بر اساس دستورالعمل سازنده تنظیم کنید.

نکات نگهداری و عیب‌یابی

• بازرسی دوره‌ای: بررسی سلامت نمایشگر، کلیدها، اتصالات و وضعیت کنتاکتورها.
• تست عملکرد پله‌ها: اطمینان از ورود و خروج صحیح هر پله خازنی در شرایط بار مختلف
• محافظت در برابر هارمونیک: نصب فیلتر هارمونیک در صورت وجود اعوجاج شدید شبکه.
• به‌روزرسانی نرم‌افزار: در مدل‌های مجهز به قابلیت شبکه، از آخرین ورژن فریم‌ویر بهره ببرید.
• دمای محیط: نصب در مکانی با تهویه مناسب و دور از منابع حرارتی.

نتیجه‌گیری

رگولاتور بانک خازنی ابزار کلیدی برای بهینه‌سازی ضریب توان، کاهش هزینه‌های انرژی و افزایش طول عمر تجهیزات صنعتی است. با شناخت دقیق عملکرد، انواع و روش‌های نصب و نگهداری، می‌توانید بهترین انتخاب را برای سیستم خود داشته باشید.
