- تعداد کنتاکت: 2 گروه
- ولتاژ کاری: 230 ولت
- جریان نامی: 8 آمپر
- تحریک دستی: دارد
- نشانگر تحریک: دارد
- محدوده دمایی: 40- الی 85+ درجه سانتی‌گراد
- کد سوکت: 95.15.2 و 95.65 و 95.95.3 و 95.85.3 و 95.55 و 95.05 و 95P5
- گارانتی: 2 سال
- کشور سازنده: ایتالیا

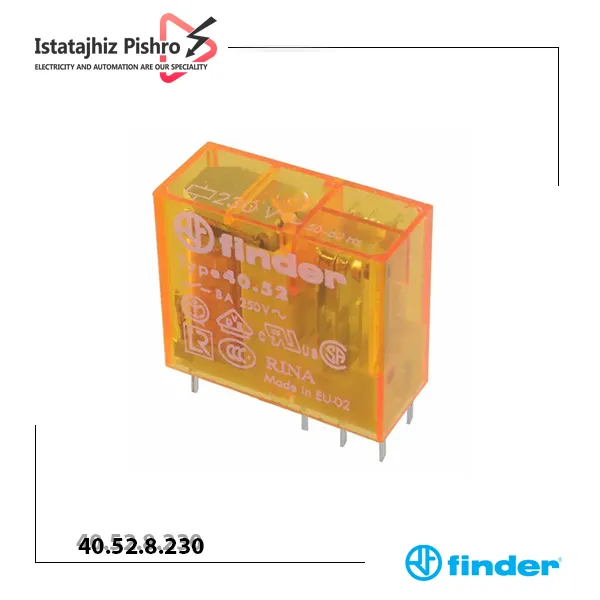

رله 230 ولت 8 پایه finder مدل 40.52.8.230
رله 40.52.8.230 فیندر دارای ولتاژ بوبین 230VAC و جریان کنتاکت 8Ac است.
این رله جزء رله های سری 40 شرکت فیندر و 8 پایه سوزنی می باشد.
تعداد کنتاکت این رله 2 عدد و نوع کنتاکت آن DPDT است.
کنتاکت رله های خانواده‌ی 40 از جنس AgNi تولید میگردد.
رله فیندر 230 ولت AC دو کنتاکت ، (دو باز دو بسته ) ، همراه با پایه قدرت جریان دهی تا 8 آمپر را دارد.
فاصله پایه پلاتین ها دراین رله 5 میلیمتر (طول رله 29 میلیمتر و عرض رله 12.5 میلیمتر) است.
رله ۴۰.۵۲.۸.۲۳۰ ساخت شرکت فیندر ایتالیا با توان مصرفی بوبین این رله ۱٫۲ وات و در کنتاکت های این رله از آلیاژ نقره برای رسانایی بهتر کنتاکت ها استفاده‌شده و حداکثر جریان عبوری از کنتاکت های این رله برابر ۸ آمپر در ولتاژ ۲۲۰ ولت AC است.
مدت‌زمان برق‌دار شدن بوبین تا وصل شدن کنتاکت‌ها و ایجاد خروجی ۷ میلی‌ثانیه تعیین شده .
عمر مکانیکی این رله یعنی تعداد دفعاتی که کنتاکت های یک رله بدون بار (بدون عبور جریان) می‌تواند قطع و وصل گردد ۱۰۰۰۰۰۰۰ دفعه و تعداد دفعاتی که کنتاکت های یک رله با بار (عبور جریان) می‌تواند قطع و وصل گردد ۱۰۰۰۰۰ دفعه می‌باشد.
از دیگر ویژگی‌های رله سری ۴۰ می‌توان به مقاومت در برابر ارتعاشات و شوک‌های وارد بر رله اشاره کرد؛ بنابراین می‌توان این رله را در دستگاه‌هایی که دارای ارتعاشات زیادی هستند با خیال آسوده استفاده کرد.
دمای کارکرد این رله از ۸۵~۴۰- درجه سانتی‌گراد است. حداکثر ولتاژ قطع و وصل کنتاکت ها ۴۰۰ ولت می‌باشد.
همچنین با استفاده از این رله می‌توان یک موتور تک فاز ۰٫۳ کیلووات ۲۲۰ ولت AC را راه‌اندازی نمود.
بررسی طراحی و شکل ظاهری finder مدل 40.52.8.230
این رله با طراحی خوبی که دارد دارای ظاهری زیبا می‌باشد.
بدنه شیشه‌ای این رله باعث پیدا بودن نحوه عملکرد و زمان عملکرد این رله در مدارات می‌باشد.
رنگ نارنجی بدنه این رله نمایانگر ولتاژ بوبین AC آن می‌باشد.
به‌طورکلی می‌توان گفت علاوه بر کیفیت بالای این رله، نقش ظاهر زیبای آن در محبوبیت و استفاده بالای این رله در ایران بی‌تأثیر نبوده است.
تجهیزات جانبی سوکت رله سری 40 فیندر با نگهدارنده فلزی SMA9505
سوکت رله فیندر SMA9505مناسب اتصال رله فیندرهای 8 پایه تک کنتاکت سری 4061 و دو کنتاکت سری 4052 است. محصولات 40619012، 40619024، 40529024، 40618230 و 40528230 را که در محصولات فروشگاه نیز موجود است را می‌توان توسط سوکت 9505 روی ریل مینیاتوری نصب کرد.
ویژگی‌های مکانیکی و الکتریکی سوکت SMA9505
- محصول شرکت فیندر ایتالیا
- تعداد پایه: ۸
- نوع نصب: نصب ریلی رله فیندر سری ۴۰۵۱، ۴۰۵۲، ۴۰۶۱، ماژول ۹۹۰۲ و جامپر
- قدرت عایقی: 4KV
- کد فنی: SMA9505
- ولتاژ ورودی /تحریک: 12vDC, 24vDC, 48vAC, 110vAC, 220vAC
جریان خروجی /نامی: 8 آمپر, 10 آمپر, 16 آمپر - تعداد کنتاکت:یک – دو
- تعدادپایه :8 پایه
- نوع نصب : ریلی
- امکانات و تجهیزات جانبی: امکان اتصال ماژول LED, امکان اتصال ماژول تایمر, امکان استفاده از جامپر
