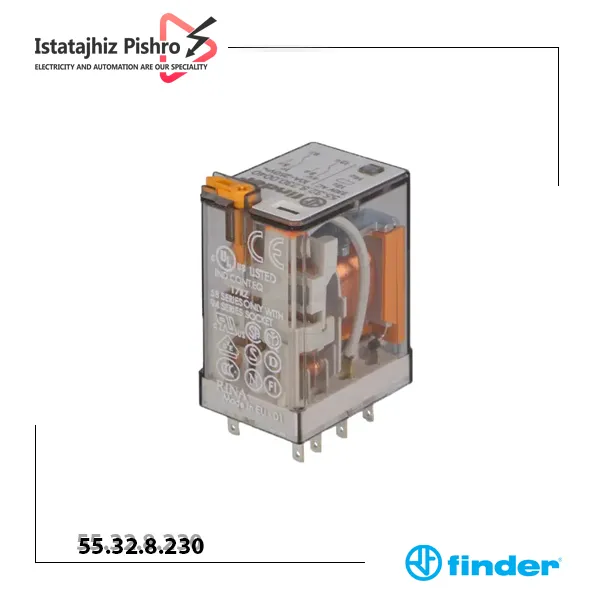

رله فیندر مدل 55.32.8.230 از سری 55، یکی از پرکاربردترین و مطمئن‌ترین رله‌های صنعتی مینیاتوری در بازار اتوماسیون صنعتی به شمار می‌آید. این رله که توسط شرکت معتبر ایتالیایی Finder تولید می‌شود، به دلیل کیفیت ساخت بی‌نظیر، عمر طولانی و عملکرد پایدار، به انتخابی اول برای مهندسان برق و طراحان تابلوهای فرمان تبدیل شده است. مدل 55.32.8.230 یک رله الکترومکانیکی با بوبین 230 ولت AC است که بر روی یک پایه 8 پین استاندارد نصب می‌شود. این قطعه با داشتن دو کنتاکت چنج اور (DPDT)، انعطاف‌پذیری فوق‌العاده‌ای را برای کنترل همزمان دو مدار مجزا فراهم می‌کند و به لطف بدنه شفاف (شیشه‌ای)، امکان بازرسی چشمی وضعیت کنتاکت‌ها را به سادگی میسر می‌سازد. این رله به عنوان یک کلید الکتریکی هوشمند، نقش واسط بین مدارهای کنترل ضعیف (مانند خروجی PLC) و بارهای قدرت بالاتر (مانند کنتاکتورها، شیرهای برقی و موتورهای کوچک) را با اطمینان کامل ایفا می‌کند.
مشخصات فنی رله فایندر 55.32.8.230
برای انتخاب دقیق و مهندسی یک رله، آگاهی از مشخصات فنی آن ضروری است. در ادامه، پارامترهای کلیدی این مدل به صورت گزینه‌ای لیست شده است:
- کد فنی محصول: 55.32.8.230.0040
- تولید کننده: فایندر (Finder) – ساخت ایتالیا
- سری: 55 (رله‌های مینیاتوری صنعتی)
- ولتاژ بوبین (Coil Voltage): 230 ولت AC (جریان متناوب)
- تعداد پایه (Pins): 8 پایه
- پیکربندی کنتاکت‌ها: 2 کنتاکت چنج اور (DPDT – Double Pole Double Throw)
- حداکثر جریان قابل تحمل کنتاکت: 10 آمپر در 250 ولت AC
جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi) برای دوام و رسانایی بالا - نوع نصب: قابل نصب روی سوکت (Plug-in)
- سوکت‌های سازگار: سری 94 فایندر (مانند 94.02، 94.72، 94.82)
- ویژگی‌های استاندارد: دارای نشانگر مکانیکی وضعیت و دکمه تست قفل‌شونده
- دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
- درجه حفاظت: IP40
- عمر مکانیکی: بیش از 10 میلیون سیکل کاری
- استانداردها و گواهینامه‌ها: CE, UL, CSA, VDE
خرید رله فایندر 230 ولت 8 پایه
برای خرید رله فایندر 55.32.8.230 با اطمینان از اصالت کالا و قیمت رقابتی، شرکت ایستاتجهیز پیشرو به عنوان واردکننده مستقیم تجهیزات اتوماسیون صنعتی، بهترین گزینه است. ما با حذف واسطه‌ها، این رله فیندر ایتالیایی باکیفیت را با قیمتی بسیار مناسب در اختیار مهندسان، تابلوسازان و صنایع قرار می‌دهیم. یکی از مهم‌ترین خدمات ما، ارائه مشاوره فنی رایگان قبل از خرید است. کارشناسان فنی ما آماده‌اند تا شما را در انتخاب دقیق‌ترین قطعه برای کاربرد مورد نظرتان راهنمایی کنند و به تمامی سوالات فنی شما پاسخ دهند. تمامی محصولات در انبار ایستاتجهیز موجود بوده و آماده ارسال فوری به سراسر کشور هستند. برای استعلام قیمت روز، دریافت مشاوره تخصصی و ثبت سفارش، می‌توانید از طریق شماره تماس تلفنی، واتس‌اپ و یا صفحه اینستاگرام با ما در ارتباط باشید.
مزایا
کیفیت ساخت و اطمینان بالا: تولید شده در ایتالیا با بالاترین استانداردهای کیفی که منجر به عمر طولانی و کاهش نیاز به تعمیر و نگهداری می‌شود.
انعطاف‌پذیری در طراحی: وجود دو کنتاکت مجزای چنج اور (DPDT) به طراحان مدار اجازه می‌دهد تا سناریوهای کنترلی پیچیده‌تری را پیاده‌سازی کنند.
عیب‌یابی سریع و آسان: بدنه شفاف، نشانگر مکانیکی و دکمه تست، فرآیند راه‌اندازی، تست و عیب‌یابی مدار را به شدت تسریع می‌کند.
نصب سریع و استاندارد: طراحی 8 پین این رله با سوکت‌های استاندارد سری 94 کاملاً سازگار است و تعویض یا نصب آن به سرعت انجام می‌شود.
قابلیت کنترل بارهای متوسط: با توانایی سوئیچ جریان تا 10 آمپر، برای کنترل مستقیم بسیاری از بارهای صنعتی مانند شیرهای برقی، هیترهای کوچک و کنتاکتورها ایده‌آل است.
کاربردها
این رله به دلیل تطبیق‌پذیری بالا در طیف گسترده‌ای از صنایع و سیستم‌ها مورد استفاده قرار می‌گیرد:
- تابلوهای برق و کنترل فرمان: به عنوان رله واسط بین PLC و تجهیزات قدرت.
- اتوماسیون صنعتی و خطوط تولید: برای کنترل سنسورها، عملگرها و سیستم‌های پنوماتیک.
- سیستم‌های مدیریت هوشمند ساختمان (BMS): جهت کنترل سیستم‌های روشنایی، تهویه مطبوع (HVAC) و پرده‌های برقی.
- ماشین‌آلات صنعتی و دستگاه‌های بسته‌بندی: برای اجرای منطق‌های کنترلی مختلف.
- صنایع غذایی، دارویی و شیمیایی: در پنل‌های کنترلی که نیاز به قطعات قابل اعتماد دارند.
- مدارات ایزولاسیون: برای جداسازی الکتریکی بین مدار فرمان و مدار قدرت.
نحوه و نکات نصب
نصب صحیح رله 55.32.8.230 ضامن عملکرد بدون نقص و طولانی‌مدت آن است. پیش از هر اقدامی، حتماً از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید. نصب این رله بر روی سوکت های سری 94 فایندر انجام می‌شود. ابتدا سوکت را روی ریل یا سطح تابلو محکم کنید. سپس سیم‌های مدار فرمان (ولتاژ 230 ولت AC) را به ترمینال‌های بوبین سوکت که معمولاً با A1 و A2 (یا 2 و 7) مشخص شده‌اند، متصل نمایید. سیم‌های مدار قدرت را نیز به ترمینال‌های مربوط به کنتاکت‌ها (پایه‌های COM, NO, NC) وصل کنید. دیاگرام پایه‌ها معمولاً روی بدنه رله و دیتاشیت آن موجود است. پس از اتمام سیم‌کشی، رله را با دقت روی سوکت قرار دهید؛ یک زائده یا خار راهنما روی پایه رله وجود دارد که از جا زدن اشتباه آن جلوگیری می‌کند. با یک فشار ملایم، رله در جای خود محکم می‌شود. پس از نصب، می‌توانید با استفاده از دکمه تست دستی، عملکرد مکانیکی کنتاکت‌ها را بدون اعمال ولتاژ به بوبین بررسی کنید. همواره از سفت بودن اتصالات سیم در ترمینال‌های سوکت اطمینان حاصل کنید تا از ایجاد گرما و خرابی جلوگیری شود.
