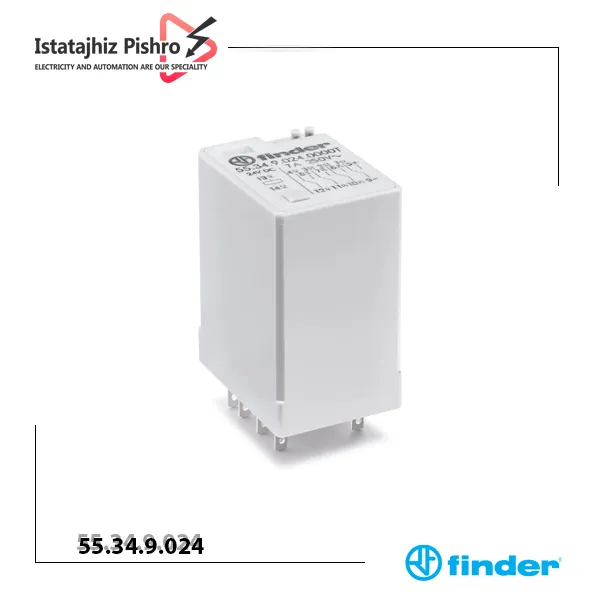

رله 24 ولت 14 پایه finder مدل 55.34.9.024

رله فایندر مدل 55.34.9.024، یک رله صنعتی مینیاتوری (رله شیشه‌ای) از سری پرآوازه 55 شرکت Finder ایتالیا است که به عنوان ابزار نهایی برای کاربردهای پیچیده کنترلی شناخته می‌شود. این رله با داشتن چهار کنتاکت چنج اور (4PDT) و بوبین 24 ولت DC، به مهندسان این قدرت را می‌دهد که با یک سیگنال کنترلی استاندارد از خروجی PLC، چهار مدار کاملاً مجزا را به طور همزمان فرمان دهند. این قابلیت، رله 55.34.9.024 را به گزینه‌ای بی‌رقیب برای سناریوهایی تبدیل کرده است که در آن نیاز به سوئیچینگ سیگنال‌های متعدد، ایجاد منطق‌های اینترلاک پیچیده، یا توزیع یک فرمان به چندین مقصد وجود دارد، و همه اینها در یک پکیج فشرده و قابل اطمینان.

مشخصات فنی رله فیندر 55.34.9.024

درک دقیق مشخصات فنی این رله، کلید استفاده صحیح و بهره‌برداری کامل از قابلیت‌های آن است:

• کد فنی محصول: 55.34.9.024.0040
• کشور سازنده: ایتالیا
• تولید کننده: فایندر (Finder)
• سری: 55 (رله‌های صنعتی مینیاتوری)
• ولتاژ بوبین (Coil Voltage): 24 ولت DC (جریان مستقیم)
• تعداد پایه (Pins): 14 پایه
• پیکربندی کنتاکت‌ها: 4 کنتاکت چنج اور (4PDT – Four Pole Double Throw)
• حداکثر جریان قابل تحمل کنتاکت: 7 آمپر در 250 ولت AC
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi)
• نوع نصب: قابل نصب روی سوکت (Plug-in)
• سوکت‌های سازگار: سری 94 فایندر (مدل‌های 14 پایه مانند 94.04, 94.74, 94.84.3)
• دکمه تست قفل‌شونده (Lockable test button)
• نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت: IP40
• استانداردها و گواهینامه‌ها: CE, UL, CSA, RINA, VDE

خرید رله فیندر

برای خرید رله 14 پایه فایندر 55.34.9.024 با ضمانت اصالت و بهترین قیمت بازار، شرکت ایستاتجهیز پیشرو به عنوان واردکننده مستقیم و تخصصی برند فایندر در ایران، همراه شماست. ما با حذف واسطه‌ها و تأمین مستقیم این محصول از ایتالیا، آن را با قیمتی رقابتی و تضمین کیفیت به دست شما می‌رسانیم. تخصص ما فقط فروش نیست؛ تیم فنی ما آماده ارائه مشاوره فنی رایگان برای کمک به شما در انتخاب دقیق‌ترین محصول برای پروژه‌تان است. این رله با بوبین پرکاربرد 24 ولت DC به همراه سوکت‌های سازگار در انبار شرکت موجود است و به سرعت به سراسر کشور ارسال می‌گردد. برای استعلام قیمت رله فیندر، دریافت مشاوره و ثبت سفارش، از طریق تماس تلفنی، پیام‌رسان واتس‌اپ یا صفحه رسمی ما در اینستاگرام اقدام فرمایید.

مزایای رله فیندر

• حداکثر ظرفیت سوئیچینگ: با چهار کنتاکت مستقل، این رله قادر است پیچیده‌ترین وظایف کنترلی را در یک قطعه واحد انجام دهد و نیاز به استفاده از چندین رله را از بین ببرد.
• صرفه‌جویی چشمگیر در فضا و سیم‌کشی: جایگزین کردن چهار رله تک کنتاکت با یک رله 14 پایه، باعث کاهش شدید فضای مورد نیاز در تابلو برق و ساده‌سازی قابل توجه سیم‌کشی می‌شود.
• یکپارچگی کامل با PLC: بوبین 24 ولت DC این رله را برای اتصال مستقیم به خروجی‌های دیجیتال PLCها و سایر کنترلرهای صنعتی ایده‌آل می‌سازد.
• انعطاف‌پذیری بی‌نظیر در طراحی مدار: چهار کنتاکت چنج اور به طراحان اجازه می‌دهد تا منطق‌های کنترلی، مدارهای سیگنالینگ و اینترلاک‌های ایمنی بسیار پیشرفته‌ای را پیاده‌سازی کنند.
• عیب‌یابی سریع و آسان: وجود دکمه تست دستی و نشانگر مکانیکی، به تکنسین‌ها امکان می‌دهد تا به سرعت و بدون نیاز به ابزار خاص، عملکرد مدار را در محل بررسی و عیب‌یابی کنند.

کاربردها

این رله به دلیل تعداد بالای کنتاکت‌هایش، در سناریوهای خاص و پیشرفته‌ای به کار می‌رود:

• اتوماسیون پیچیده: در خطوط تولید که یک فرمان باید چندین عملگر و سیگنال را به طور همزمان فعال کند.
• تابلوهای فرمان و کنترل: به عنوان رله واسط اصلی برای توزیع سیگنال‌های کنترلی.
• سیستم‌های سیگنالینگ و مخابراتی: برای سوئیچ کردن همزمان چندین خط سیگنال.
• مدارهای اینترلاک ایمنی: در ماشین‌آلاتی که برای عملکرد ایمن، نیاز به قطع و وصل همزمان چندین مدار وجود دارد.
• توزیع سیگنال: ارسال یک سیگنال ورودی به چهار مقصد مختلف (مثلاً PLC، HMI، آلارم صوتی و چراغ سیگنال).

نحوه و نکات نصب

مهم: پیش از هرگونه اقدام، از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید.

این رله باید بر روی سوکت 14 پایه سری 94 فایندر نصب شود. استفاده از سوکت اشتباه به پایه‌های رله آسیب می‌رساند. سوکت را روی ریل DIN یا سطح تابلو محکم کنید.

سیم‌کشی

• بوبین: تغذیه 24 ولت DC را به پایانه‌های بوبین سوکت (معمولاً با شماره‌های 13 و 14 یا A1/A2 مشخص می‌شوند) وصل کنید. نکته بسیار مهم: در مدارهای DC، رعایت قطبیت الزامی است. سیم مثبت (+) را به A1 و سیم منفی (-) را به A2 وصل کنید. عدم رعایت این موضوع، به خصوص در سوکت‌های دارای ماژول LED/دیود، باعث عدم کارکرد یا آسیب به ماژول می‌شود.
• کنتاکت‌ها: سیم‌های مربوط به چهار مدار قدرت یا سیگنال خود را به ترمینال‌های کنتاکت‌ها (پایه‌های مشترک، نرمال باز و نرمال بسته) متصل نمایید. برای شناسایی دقیق پایه‌ها، حتماً به دیاگرام حک شده روی بدنه رله مراجعه کنید.
• جا زدن رله: پس از اتمام سیم‌کشی، رله را با دقت و با توجه به خار راهنما روی سوکت قرار داده و فشار دهید تا به طور کامل در جای خود بنشیند.
  قبل از اتصال برق اصلی، می‌توانید با استفاده از دکمه تست، عملکرد مکانیکی کنتاکت‌ها را بررسی کنید.راه‌های ارتباط با ایستاتجهیز:
