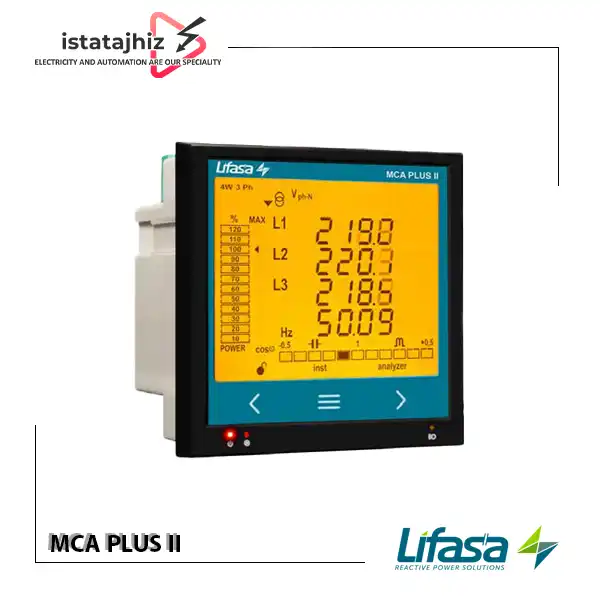

پاور آنالایزر تابلویی LIFASA MCA PLUS II

آنالایزر توان LIFASA MCA PLUS II یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری و پایش کیفیت توان در صنایع است. این پاور آنالایزر چهارربعی (4-Quadrant Power Analyzer) ساخت کمپانی معتبر LIFASA (زیرمجموعه شرکت اسپانیایی International Capacitors, S.A) است که برای ثبت، مانیتورینگ و آنالیز دقیق پارامترهای الکتریکی در شبکه‌های سه‌فاز و تک‌فاز طراحی شده است.

این تجهیز با قابلیت اندازه‌گیری هارمونیک‌های ولتاژ و جریان تا مرتبه ۳۱، سنجش میزان THD، محاسبه ضریب توان (PF) و کسینوس فی (cosϕ) و همچنین پشتیبانی از پروتکل ارتباطی صنعتی Modbus RTU، یک ابزار حیاتی برای بهینه‌سازی مصرف انرژی و نظارت بر بانک‌های خازنی است.

مشخصات فنی آنالایزر توان MCA PLUS II در یک نگاه

• برند / سازنده : LIFASA (International Capacitors, S.A)
• مدل تجاری: MCA PLUS II (سری جدید MCA)
• ولتاژ تغذیه: (Auxiliary Supply) 85 to 265 V AC (50/60 Hz) / 95 to 300 V DC
• ورودی ولتاژ اندازه‌گیری :300 V AC (فاز به نول) / 520 V AC (فاز به فاز)
• ورودی جریان (ترانس جریان CT): قابلیت اتصال به CT با ثانویه . . . / 5 A …/5 A یا . . . / 1 A …/1 A
• دقت اندازه‌گیری ولتاژ و جریان: Class 0.5 ( ± 0.5 % ± 1 digit ±0.5%±1 digit )
• دقت اندازه‌گیری توان اکتیو: Class 0.5 ( ± 0.5 % ± 2 digits ±0.5%±2 digits )
• دقت اندازه‌گیری توان راکتیو: Class 1 ( ± 1 % ± 2 digits ±1%±2 digits )
• کلاس دقت انرژی اکتیو: Class 1 / راکتیو: Class 2
• پورت ارتباطی و پروتکل: RS-485 / Modbus RTU (کدهای 0x03 و 0x04)
• خروجی‌های دیجیتال (رله): 2 عدد رله خروجی (250 V AC / 6 A – 1500 W AC1)
• خروجی پالس :2 عدد خروجی NPN (Max: 24 V DC / 50 mA)
• ورودی دیجیتال: 2 عدد ورودی ایزوله اپتوکوپلری (Free-Voltage NPN)
• تحلیل هارمونیک (Harmonics): اندازه‌گیری هارمونیک‌های ولتاژ و جریان تا مرتبه 31
• درجه حفاظت بدنه: (IP) پنل جلو IP51 (قابل ارتقا تا IP65 با واشر مخصوص) / بدنه IP31
• ابعاد فیزیکی :96.7 × 96.7 × 62.5 mm 96.7×96.7×62.5 mm (نصب پنلی استاندارد 96 × 96 96×96 )

مزایای فنی و کاربرد پاور آنالایزر MCA PLUS II لیفاسا

۱. اندازه‌گیری چهار ربعه (4-Quadrant Measurement)

دستگاه MCA PLUS II قادر است جریان توان را در هر ۴ ناحیه نمودار توان اندازه‌گیری کند. این یعنی تفکیک کامل میان توان اکتیو و راکتیو در دو حالت مصرف (Import) و تولید (Export) به‌همراه ماهیت سلفی (Inductive) و خازنی (Capacitive). این ویژگی برای کارخانجاتی که دارای ژنراتورهای اضطراری یا سیستم‌های خورشیدی متصل به شبکه (On-Grid) هستند، بسیار حیاتی است.

۲. پایش هارمونیک و اعوجاج کل (THD) تا مرتبه ۳۱

بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، اینورترها، کوره‌های القایی و یوپی‌اس‌ها (UPS) هارمونیک‌های شدیدی در شبکه تزریق می‌کنند. این پاور آنالایزر با نمایش هارمونیک‌ها تا مرتبه ۳۱ به تفکیک فازهای L1، L2 و L3 به شما کمک می‌کند تا پیش از آسیب دیدن بانک خازنی یا ترانسفورماتورها، نویز شبکه را شناسایی و برای نصب فیلتر هارمونیک (Harmonic Filter) اقدام کنید.

۳. مانیتورینگ آنلاین و اتصال به PLC و SCADA

با استفاده از خروجی شبکه RS-485 و پروتکل استاندارد Modbus RTU، مهندسان اتوماسیون می‌توانند تمامی مقادیر اندازه‌گیری شده را روی سیستم‌های کنترل نظارتی مانند PLC، HMI یا نرم‌افزارهای مانیتورینگ اسکادا (SCADA) و مدیریت انرژی (BMS) پیاده‌سازی کنند.

کاربرد آنالایزر توان MCA PLUS II در تابلوهای برق صنعتی

• تابلوهای بانک خازنی

بررسی و نظارت دقیق بر میزان توان راکتیو سلفی شبکه جهت جلوگیری از جریمه دیرکرد دیماند و همچنین کنترل دمای خازن‌ها با مانیتور کردن میزان هارمونیک شبکه.

• تابلوهای توزیع اصلی (MDP)

کنترل توزیع بار، بررسی عدم تعادل فازها و پایش میزان جریان مصرفی کابل‌ها.

• تجهیزات ژنراتور و ATS

نظارت بر توان تولیدی ژنراتور و پایش تغییرات فرکانسی و ولتاژی در زمان انتقال بار.

نکته فنی بسیار مهم: دستگاه LIFASA MCA PLUS II یک آنالایزر و پایش‌گر پیشرفته کیفیت توان (Power Quality Analyzer) است. این تجهیز دارای ۲ خروجی رله قابل برنامه‌ریزی است؛ اما یک رگولاتور خازنی چندپله اتوماتیک نیست و نباید با رگولاتورهای پله‌ای اشتباه گرفته شود. از رله‌های خروجی آن می‌توان برای آلارم‌های ولتاژی/جریانی یا فرمان تک‌مرحله‌ای استفاده کرد.

راهنمای نصب و سیم‌بندی آنالایزر MCA PLUS II

محل نصب:

پنل جلویی تابلو برق با ابعاد برش استاندارد 92×92 mm (ابعاد خارجی قاب دستگاه 96.7×96.7 mm است).

سیم‌کشی ورودی‌های جریان:

برای هر فاز باید یک ترانس جریان (CT) با نسبت تبدیل مناسب نصب شود. ثانویه CTها باید به ترمینال‌های مشخص جریان متصل گردند. رعایت جهت جریان (K-L و k-l) برای صحت نمایش ضریب توان الزامی است.

سیم‌کشی ولتاژ:

فازهای L1، L2، L3 و نول (N) باید با فیوزهای محافظتی مناسب به ترمینال‌های اندازه‌گیری ولتاژ دستگاه متصل شوند.

تنظیم نسبت CT:

پس از روشن شدن دستگاه، از طریق منوی تنظیمات (Programming Menu)، نسبت ترانس جریان (مثلا 500 به 5 یا 1000 به 5) را به دستگاه معرفی کنید تا مقادیر به صورت واقعی نمایش داده شوند.

قیمت آنالایزر توان  MCA PLUS II

قیمت پاور آنالایزر چهارربعی لیفاسا مدل MCA PLUS II به دلیل وارداتی بودن کالا و نوسانات مستقیم نرخ ارز، فاقد قیمت ثابت و درج‌شده در سایت است. جهت دریافت لیست قیمت به‌روز آنالایزر توان LIFASA MCA PLUS II، استعلام موجودی انبار و ثبت درخواست پیش‌فاکتور رسمی یا غیررسمی، می‌توانید با واحد فروش ایستا تجهیز تماس حاصل فرمایید.
