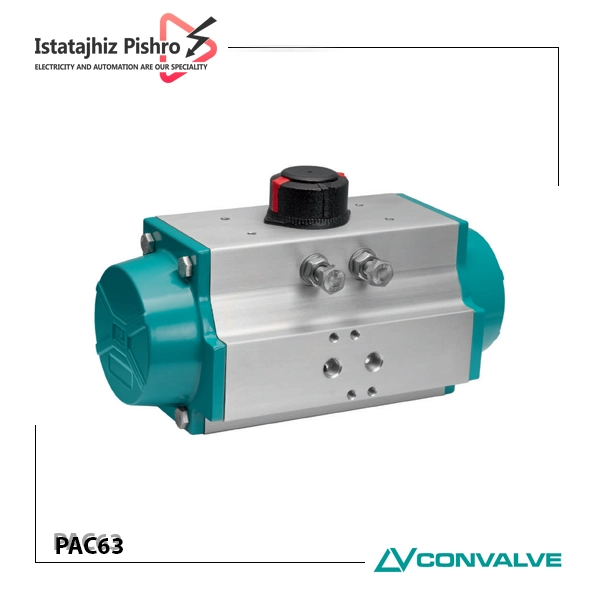

اکچویتور پنوماتیک CONVALVE مدل PAC63 یک عملگر بادی دورانی با کیفیت صنعتی بالا است که برای اتوماسیون شیرآلات ربع گرد (Quarter-Turn) طراحی شده است. این محصول با بهرهگیری از مکانیزم پیشرفته دنده و شانه (Rack & Pinion)، حرکت خطی پیستونها را به یک حرکت چرخشی 90 درجه با گشتاور دقیق و قابل اعتماد تبدیل میکند.
اکچویتورهای سری PAC مطابق با استانداردهای بینالمللی ISO 5211 و NAMUR ساخته شدهاند که نصب مستقیم و آسان آنها را بر روی انواع شیرآلات و همچنین تجهیزات جانبی مانند شیر برقی و سوئیچ باکس تضمین میکند. مدل PAC63 به دلیل ابعاد بهینه و گشتاور خروجی کارآمد، یکی از پرکاربردترین مدلها برای شیرهای توپی و پروانهای در سایزهای متوسط است.
مشخصات فنی اکچویتور PAC63
اطلاعات زیر مستقیماً از دیتاشیت رسمی محصول استخراج شده است:
- مدل: CONVALVE PAC63
- مکانیزم عملکرد: دنده و شانه (Rack and Pinion)
- زاویه چرخش: 90 درجه (قابل تنظیم تا 5%± در هر دو انتهای باز و بسته)
- PAC63-DA (Double Acting): دو طرفه، برای باز و بسته شدن نیاز به فشار هوا دارد.
- PAC63-SR (Spring Return): فنر برگشت، با فشار هوا باز یا بسته شده و با نیروی فنر به حالت اولیه باز میگردد (Fail-Safe).
- گشتاور خروجی (مدل DA در فشارهای مختلف):
- در فشار 4 بار: 30 نیوتن متر (Nm)
- در فشار 5 بار: 37.5 نیوتن متر (Nm)
- در فشار 6 بار: 44.9 نیوتن متر (Nm)
- استاندارد نصب روی شیر: ISO 5211
- استاندارد نصب تجهیزات جانبی: VDI/VDE-3845 (NAMUR)
- جنس بدنه: آلیاژ آلومینیوم اکسترود شده با پوشش هارد آنودایز (Hard Anodizing)
- جنس درپوشها: آلومینیوم دایکست با پوشش پلی استر
- سیل (آببندها): NBR
- دمای کاری: از 20- تا 80+ درجه سانتیگراد
- عمر مفید: تست شده برای حداقل یک میلیون سیکل کاری
- نشانگر موقعیت: دارای نشانگر ویژوال برای نمایش وضعیت باز یا بسته بودن شیر
کاربرد اکچویتور PAC63
این عملگر به طور گسترده برای اتوماتیک کردن شیرآلاتی که نیاز به چرخش 90 درجه دارند استفاده میشود:
- شیرهای توپی (Ball Valves)
- شیرهای پروانهای (Butterfly Valves)
- شیرهای سماوری (Plug Valves)
- دمپرهای صنعتی (Dampers)
- خطوط انتقال سیالات در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و صنایع غذایی
تفاوت مدل های Double Acting و Spring Return
انتخاب بین این دو مدل بستگی به نیاز ایمنی سیستم دارد:
- Double Acting (DA): این مدل برای باز شدن و بسته شدن به فرمان هوا نیاز دارد. معمولاً با یک شیر برقی 5/2 کنترل میشود. از نظر ابعادی کوچکتر و از نظر اقتصادی مقرونبهصرفهتر است.
- Spring Return (SR): این مدل برای یک جهت حرکت (مثلاً باز شدن) از فشار هوا و برای جهت مخالف از نیروی ذخیره شده در فنرها استفاده میکند. این ویژگی حالت Fail-Safe را فراهم میکند؛ یعنی در صورت قطع ناگهانی فشار باد، شیر به صورت خودکار به حالت ایمن (کاملاً باز یا کاملاً بسته) برمیگردد.
مزایای اکچویتورهای CONVALVE سری PAC
- نصب استاندارد و آسان: سازگاری کامل با استانداردهای جهانی ISO و NAMUR.
- کیفیت ساخت بالا: بدنه آلومینیومی مقاوم در برابر خوردگی و عمر مفید تضمین شده.
- عملکرد قابل اطمینان: مکانیزم Rack & Pinion گشتاوری یکنواخت و بدون لرزش تولید میکند.
- تنوع در انتخاب: وجود مدلهای فنر برگشت و دو طرفه برای کاربردهای مختلف.
- تعمیر و نگهداری کم: به لطف روانکاری اولیه در کارخانه (Prelubricated)، نیاز به نگهداری خاصی در طول عمر خود ندارد.
قیمت و خرید اکچویتور پنوماتیک CONVALVE PAC63
قیمت اکچویتور پنوماتیک PAC63 بر اساس نوع آن (فنر برگشت یا دو طرفه) و تعداد فنرهای مدل SR متغیر است. برای انتخاب صحیح اکچویتور، باید گشتاور مورد نیاز شیر شما به دقت محاسبه شود. ایستا تجهیز پیشرو با ارائه مشاوره فنی تخصصی، به شما کمک میکند تا بهترین مدل را متناسب با نیاز خود انتخاب کنید. ما با ارائه قیمتهای رقابتی و تضمین اصالت کالا، خریدی مطمئن را برای شما فراهم میکنیم.
مرکز تخصصی فروش عملگرهای پنوماتیک
برای دریافت مشاوره فنی، استعلام قیمت و خرید اکچویتور پنوماتیک CONVALVE مدل PAC63 و سایر تجهیزات اتوماسیون صنعتی، با کارشناسان ما در ایستا تجهیز پیشرو در ارتباط باشید.
