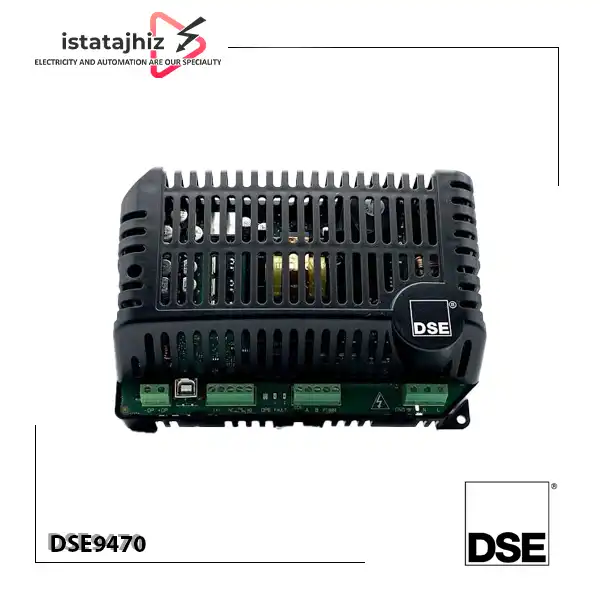

باتری شارژر دیپسی 24 ولت 10 آمپر DSE9470

باتری شارژر دیپسی (Deep Sea Electronics) مدل DSE9470 MKII یک شارژر هوشمند و سوئیچینگ برای سیستم های DC است که به طور ویژه برای کاربردهای صنعتی، تابلوهای کنترل دیزل ژنراتور و سیستم های برق اضطراری طراحی شده است. این مدل در رده شارژرهای 24 ولت 10 آمپر قرار می گیرد، اما ساختار آن به گونه ای است که امکان پیکربندی برای سیستم های 12 و 24 ولت را نیز فراهم می کند. به همین دلیل، انتخاب و تنظیم صحیح ولتاژ خروجی پیش از راه اندازی اهمیت زیادی دارد.

Deep Sea Electronics (DSE) مدل DSE9470 را به صورت یک شارژر قابل تنظیم توسعه داده است تا تکنسین یا مهندس بتواند پارامترهای شارژ را متناسب با نوع باتری و کاربرد تنظیم کند. شارژر از پروفایل های شارژ دو، سه یا چهار مرحله ای پشتیبانی می کند و امکان تنظیم ولتاژ و محدودیت جریان وجود دارد. این قابلیت باعث می شود DSE9470 صرفا یک منبع تغذیه ساده نباشد و بتوان از آن برای مدیریت شارژ باتری در سیستم های مختلف استفاده کرد. باتری شارژر دیپسی DSE9470 MKII یک شارژر هوشمند و سوئیچینگ برای سیستم‌های DC است که به طور ویژه برای کاربردهای صنعتی، تابلوهای کنترل دیزل ژنراتور و سیستم‌های برق اضطراری طراحی شده است. برای مشاهده سایر مدل‌ها و مقایسه گزینه‌ های موجود می‌ توانید صفحه شارژر باتری دیزل ژنراتور را نیز بررسی کنید.

DSE9470 برای چه سیستم هایی مناسب است؟

کاربرد اصلی باتری شارژر دیپسی (Deep Sea Electronics) DSE9470 در سیستم هایی است که باتری باید به صورت دائمی در وضعیت آماده به کار قرار داشته باشد. در تابلوهای دیزل ژنراتور، باتری استارت نقش مهمی در راه اندازی موتور دارد و ضعیف شدن شارژ باتری می تواند باعث اختلال در استارت ژنراتور شود. برند دیپسی (Deep Sea Electronics) یکی از برندهای شناخته شده در تجهیزات کنترل و متعلقات دیزل ژنراتور است و DSE9470 یکی از شارژرهای این برند برای سیستم‌های باتری صنعتی محسوب می‌شود.

DSE9470 برای نصب دائم روی سیستم طراحی شده است و سازنده اعلام کرده که می توان شارژر را به صورت دائم به منبع AC و باتری متصل نگه داشت؛ بنابراین در شرایطی که موتور استارت می خورد یا ژنراتور در حال کار است، نیازی به قطع شارژر از باتری وجود ندارد. کاربرد اصلی باتری شارژر دیپسی DSE9470 در سیستم‌ هایی است که باتری باید به صورت دائمی در وضعیت آماده به کار قرار داشته باشد. در تابلوهای کنترل برد دیزل ژنراتور، باتری استارت نقش مهمی در راه‌اندازی موتور دارد.

این ویژگی، DSE9470 را برای مواردی مانند موارد زیر کاربردی می کند:

• تابلوهای کنترل و اتوماسیون دیزل ژنراتور
• سیستم های برق اضطراری و Standby
• شارژ باتری استارت ژنراتورها
• تابلوهای AMF و ATS دارای سیستم کنترل ژنراتور
• تجهیزات صنعتی دارای بانک باتری DC
• سیستم هایی که نیاز به شارژ دائم و نگهداری باتری دارند
• پروژه هایی که نیاز به مانیتورینگ و ارتباط با کنترلر دارند

چرا 10 آمپر بودن DSE9470 اهمیت دارد؟

جریان نامی 10 آمپر به این معنا نیست که شارژر در تمام شرایط همیشه 10 آمپر به باتری تزریق می کند. DSE9470 MKII دارای محدودکننده جریان قابل تنظیم است و جریان شارژ می تواند متناسب با تنظیمات سیستم و نیاز باتری کنترل شود. در مشخصات فعلی سازنده، بازه جریان قابل تنظیم بسته به نحوه پیکربندی از 1 تا 10 آمپر یا در برخی شرایط تا 0 تا 10 آمپر اعلام شده است.

بنابراین هنگام انتخاب شارژر، صرفا نباید ظرفیت باتری را با عدد 10 آمپر مقایسه کرد. نوع باتری، ظرفیت آن، شرایط بهره برداری، جریان مصرفی تجهیزات DC و روش شارژ مورد نیاز نیز باید بررسی شود.

برای مثال، اگر شارژر علاوه بر باتری، همزمان بخشی از تجهیزات DC سیستم را نیز تغذیه می کند، باید جریان مصرفی این تجهیزات نیز در محاسبه ظرفیت مورد نیاز شارژر در نظر گرفته شود.

قابلیت تنظیم منحنی شارژ؛ یکی از ویژگی های مهم DSE9470

یکی از نقاط قابل توجه باتری شارژر دیپسی DSE9470، قابلیت تنظیم منحنی شارژ است. سازنده برای این مدل امکان استفاده از پروفایل های شارژ دو، سه و چهار مرحله ای را در نظر گرفته و پارامترهای شارژ نیز از طریق نرم افزار DSE Configuration Suite قابل تنظیم هستند.

این موضوع برای تکنسین ها و مهندسان برق اهمیت زیادی دارد؛ زیرا تنظیمات شارژ باید بر اساس نوع باتری و مشخصات واقعی سیستم انجام شود. بنابراین بهتر است قبل از تغییر پارامترهای شارژ، اطلاعات درج شده روی باتری و دستورالعمل سازنده باتری بررسی شود.

در صورت استفاده از تنظیمات نامناسب، حتی یک شارژر باکیفیت نیز نمی تواند عملکرد مطلوبی برای باتری ایجاد کند. به همین دلیل، قابلیت برنامه ریزی DSE9470 یک امکان مهندسی است که باید با توجه به کاربرد واقعی سیستم مورد استفاده قرار گیرد.

ورودی AC و خروجی DC

DSE9470 MKII برای ورودی AC بازه گسترده ای را پوشش می دهد. طبق دیتاشیت رسمی، محدوده ورودی AC از 90 تا 305 ولت است؛ البته در ولتاژهای پایین تر از 110 ولت، خروجی شارژ ممکن است با محدودیت یا کاهش توان همراه شود. محدوده فرکانس ورودی نیز 48 تا 64 هرتز اعلام شده است.

در حالت تنظیم برای سیستم 24 ولت، خروجی DC در محدوده 24 تا 31 ولت قابل تنظیم است. همچنین ریپل و نویز خروجی کمتر از 1 درصد ولتاژ Boost تنظیم شده و تنظیم بار خروجی نیز 2 درصد اعلام شده است.

این مشخصات باعث می شود DSE9470 برای تابلوهای صنعتی که کیفیت و پایداری ولتاژ DC اهمیت دارد، گزینه ای قابل بررسی باشد.

قابلیت استفاده به عنوان Power Supply

یکی از قابلیت های کاربردی دیپسی (Deep Sea Electronics) DSE9470 این است که فقط به عنوان شارژر باتری استفاده نمی شود و امکان استفاده از آن در حالت PSU یا منبع تغذیه نیز وجود دارد.

در نتیجه در طراحی برخی سیستم های DC می توان از این تجهیز برای تامین تغذیه و شارژ باتری استفاده کرد؛ البته نحوه استفاده باید با توجه به جریان مصرفی بار و تنظیمات شارژر بررسی شود.

این قابلیت برای تابلوهایی که هم باتری پشتیبان و هم بار DC دارند، می تواند در طراحی سیستم مفید باشد.

ارتباط با کنترلر و مانیتورینگ

DSE9470 MKII دارای پورت DSEnet / RS485 است و می تواند برای ارتباط با ماژول های DSE یا سیستم های مبتنی بر Modbus RTU مورد استفاده قرار گیرد. این ویژگی برای پروژه هایی که نیاز به مانیتورینگ وضعیت شارژر دارند، اهمیت ویژه ای دارد.

در یک تابلو ژنراتور، این قابلیت می تواند به مهندس کمک کند تا شارژر را به عنوان بخشی از سیستم کنترل و مانیتورینگ کلی پروژه در نظر بگیرد، نه یک تجهیز کاملا مستقل.

حفاظت های DSE9470

برای استفاده در محیط های صنعتی، حفاظت های داخلی شارژر اهمیت زیادی دارند. طبق اطلاعات رسمی Deep Sea Electronics، DSE9470 دارای حفاظت هایی در برابر شرایطی مانند اضافه ولتاژ و افت ولتاژ ورودی AC، اضافه ولتاژ خروجی DC، اضافه جریان، اتصال کوتاه و اتصال معکوس باتری است.

این حفاظت ها به کاهش ریسک آسیب دیدن شارژر در شرایط خطا کمک می کنند، اما همچنان رعایت اصول حفاظت الکتریکی، انتخاب صحیح فیوز و سیم کشی مطابق دستورالعمل نصب ضروری است.

کنترل وضعیت شارژ و خطا

روی DSE9470 سه LED چندرنگ برای نمایش وضعیت عملکرد و خطا در نظر گرفته شده است. این موضوع برای تکنسین هنگام عیب یابی اولیه مفید است، زیرا بدون نیاز به تجهیزات جانبی می توان وضعیت کلی شارژر را از روی نشانگرهای آن بررسی کرد.

همچنین خروجی Charger Fail از نوع کنتاکت بدون ولتاژ Changeover در نظر گرفته شده است که می تواند برای ارسال وضعیت خطای شارژر به مدار کنترل یا سیستم مانیتورینگ استفاده شود.

سنسور دما و کنترل بهتر فرآیند شارژ

DSE9470 از ورودی سنسور دمای PT1000 پشتیبانی می کند. با استفاده از سنسور دما، امکان جبران سازی دمایی ولتاژ شارژ فراهم می شود که می تواند در مدیریت بهتر فرآیند شارژ و شرایط کاری باتری مفید باشد.

در پروژه هایی که باتری در محیط هایی با تغییرات دمایی قابل توجه قرار دارد، استفاده صحیح از این قابلیت می تواند اهمیت بیشتری پیدا کند.

نصب DSE9470 در تابلو

از نظر نصب، باتری شارژر دیپسی DSE9470 را می توان به صورت مستقیم روی شاسی یا روی ریل DIN نصب کرد. ابعاد کلی مدل فعلی حدود 204 × 134 × 80 میلی متر و وزن آن حدود 0.78 کیلوگرم است.

هنگام نصب باید فضای کافی برای تهویه و دسترسی به ترمینال ها در نظر گرفته شود. همچنین انتخاب سطح مقطع سیم، حفاظت ورودی و خروجی و نحوه اتصال باتری باید مطابق دستورالعمل نصب و شرایط واقعی پروژه انجام شود.

نکته مهم برای انتخاب DSE9470

اگر هدف شما فقط خرید یک شارژر 24 ولت است، عدد 10 آمپر به تنهایی معیار کافی برای انتخاب نیست. پیش از خرید، این موارد را بررسی کنید:

• ولتاژ نامی بانک باتری 24 ولت باشد.
• جریان مورد نیاز شارژ و بار DC مشخص باشد.
• نوع باتری و منحنی شارژ مورد نیاز بررسی شود.
• شرایط ولتاژ ورودی AC پروژه بررسی شود.
• در صورت نیاز به مانیتورینگ، قابلیت RS485/Modbus بررسی شود.
• در صورت نیاز به جبران سازی دمایی، امکان استفاده از PT1000 در پروژه در نظر گرفته شود.
• فضای نصب داخل تابلو با ابعاد شارژر مطابقت داشته باشد.
• مدل و Variant دقیق شارژر با نیاز پروژه تطبیق داده شود.
