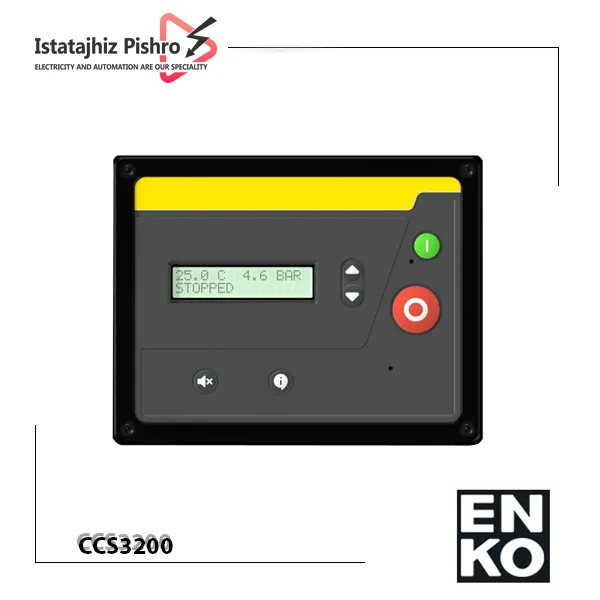

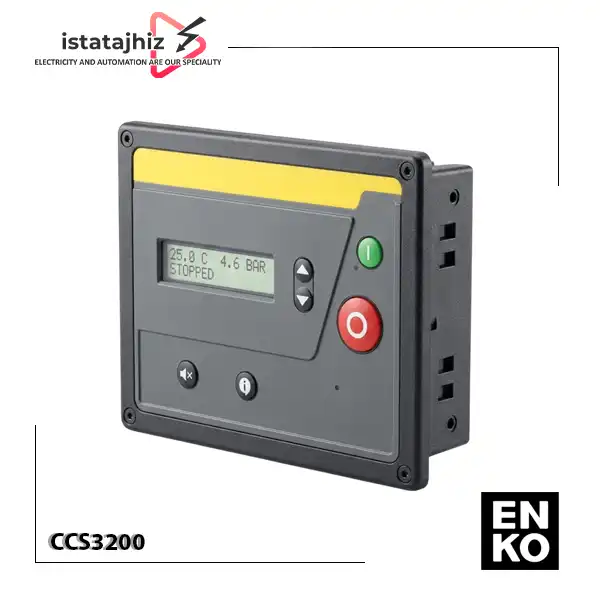

برد کنترل کمپرسور انکو مدل CCS3200

برد کنترل کمپرسور ENKO مدل CCS3200 برند انکو یک کنترلر صنعتی برای مدیریت، کنترل و پایش کمپرسورهای اسکرو و پیستونی است. این کنترلر وظایفی مانند کنترل فشار و دمای کمپرسور، مدیریت فرآیند راه‌اندازی و توقف موتور، کنترل شیر Load/Unload، پایش برق ورودی، مدیریت آلارم‌ها و حفاظت‌های کمپرسور و همچنین ثبت اطلاعات مربوط به خطاها و سرویس‌های دوره‌ای را بر عهده دارد.

CCS3200 با در اختیار داشتن ورودی‌های دیجیتال و آنالوگ، خروجی‌های رله‌ ای، نمایشگر LCD، رابط USB و قابلیت توسعه ارتباطی، می‌تواند به‌عنوان بخش اصلی سیستم کنترل تابلو کمپرسور مورد استفاده قرار گیرد.

یکی از ویژگی‌های مهم این کنترلر، امکان تنظیم بخش زیادی از عملکردها از طریق پارامترهای داخلی است. به همین دلیل می‌توان عملکرد ورودی‌ها، خروجی‌ها، محدوده‌های فشار و دما، زمان‌های راه‌اندازی و توقف، حفاظت‌های الکتریکی و بسیاری از پارامترهای کنترلی را متناسب با ساختار کمپرسور تنظیم کرد.

کنترلر ENKO CCS3200 چه کاربردی دارد؟

در کمپرسورهای صنعتی، کنترل صحیح موتور، فشار، دما، شیرهای Load/Unload و تجهیزات حفاظتی اهمیت زیادی دارد. خرابی یا عملکرد نامناسب هر یک از این بخش‌ها می‌تواند باعث کاهش راندمان، افزایش استهلاک یا توقف کمپرسور شود.

CCS3200 برای متمرکز کردن این وظایف در یک سیستم کنترل طراحی شده است.

این کنترلر کمپرسور می‌تواند وضعیت پارامترهای اصلی کمپرسور را پایش کرده و بر اساس مقادیر تنظیم‌شده، فرمان‌های لازم را به تجهیزات مختلف صادر کند.

از جمله وظایف قابل انجام توسط CCS3200 می‌توان به موارد زیر اشاره کرد:

• کنترل روشن و خاموش شدن کمپرسور
• کنترل فشار خط
• کنترل فشار اسکرو
• کنترل دمای اسکرو
• پشتیبانی از سنسور دمای دوم
• کنترل شیر Load/Unload
• کنترل فن بر اساس دما
• کنترل تجهیزات Dryer
• کنترل توالی فاز
• پایش ولتاژ و فرکانس برق ورودی
• حفاظت موتور
• دریافت سیگنال Motor Thermic و PTC
• دریافت سیگنال Emergency Stop
• پایش وضعیت فیلترها
• تشخیص برخی خطاهای سنسورها
• ثبت خطاهای رخ‌داده
• مدیریت زمان سرویس و نگهداری
• ثبت ساعات کارکرد موتور
• شمارش دفعات Start/Stop
• امکان راه‌اندازی از طریق ورودی دیجیتال
• امکان راه‌اندازی از طریق ارتباط
• پشتیبانی از قابلیت‌های توسعه‌ای مانند Modbus و کنترل موتور با اینورتر از طریق واحد توسعه

مشخصات فنی برد کنترل کمپرسور ENKO CCS3200

مهم‌ترین قابلیت‌ های برد کنترل CCS3200

کنترل فشار کمپرسور

یکی از وظایف اصلی CCS3200، کنترل فشار هوای فشرده است. کنترلر با استفاده از سنسور فشار خط، مقدار فشار سیستم را اندازه‌گیری کرده و بر اساس فشارهای تعریف‌شده در پارامترها، وضعیت کمپرسور را کنترل می‌کند.

در فرآیند کاری کمپرسور، CCS3200 می‌تواند بین حالت‌هایی مانند On Load، Idle و Auto-Standby جابه‌جا شود.

در حالت On Load، کمپرسور در حال تولید هوای فشرده است. هنگامی که فشار به محدوده تعیین‌شده برسد، کمپرسور می‌تواند از حالت بار کامل خارج شود. در صورت ادامه شرایط مشخص‌شده، کنترلر می‌تواند موتور را متوقف کند و با کاهش مجدد فشار، کمپرسور را دوباره وارد چرخه کاری کند. این عملکرد به‌خصوص در سیستم‌ هایی که میزان مصرف هوای فشرده ثابت نیست، می‌تواند از کارکرد غیرضروری موتور جلوگیری کند.

کنترل شیر Load / Unload

CCS3200 امکان مدیریت فرآیند Load/Unload کمپرسور را دارد. در زمان Load، شیر مربوطه فعال شده و کمپرسور وارد وضعیت تولید هوای فشرده می‌شود. در شرایط Unload، کمپرسور از تولید بار کامل خارج می‌شود.

پارامترهای مربوط به فشار Load، فشار Unload و زمان‌های مرتبط با تغییر وضعیت را می‌توان متناسب با سیستم تنظیم کرد. همچنین در کنترلر امکان استفاده از منطق‌های مختلف برای تنظیم فشار Load وجود دارد تا عملکرد کمپرسور با شرایط واقعی مصرف هوا هماهنگ شود.

حالت Auto-Standby و کاهش کارکرد بدون بار

در حالت Automatic، زمانی که شرایط فشار و زمان‌بندی تعریف‌شده برقرار باشد، CCS3200 می‌تواند کمپرسور را وارد حالت Auto-Standby کند. در این حالت موتور متوقف می‌شود و زمانی که فشار خط مجدداً به محدوده موردنیاز برسد، کمپرسور می‌تواند به‌صورت خودکار وارد چرخه کار شود.

این ویژگی برای سیستم‌هایی که در تمام مدت به تولید هوای فشرده نیاز ندارند، اهمیت ویژه‌ای دارد.

کنترل دمای کمپرسور

CCS3200 امکان دریافت اطلاعات دمایی و کنترل عملکرد کمپرسور بر اساس دما را فراهم می‌کند. در ساختار کنترلر، ورودی‌های دما برای اتصال سنسورهای مورد پشتیبانی در نظر گرفته شده‌اند و دمای اسکرو و در صورت فعال بودن، دمای دوم قابل مشاهده است.

بر اساس پارامترهای تنظیم‌شده می‌توان محدوده‌های هشدار و خطای دمایی را تعیین کرد. در صورت عبور دما از محدوده مجاز، کنترلر می‌تواند هشدار صادر کرده یا در شرایط خطا، کمپرسور را متوقف کند.

کنترل فن بر اساس دمای اسکرو

یکی از قابلیت‌های کاربردی CCS3200، Temperature Dependent Fan Control است. در این حالت خروجی مربوط به فن می‌تواند بر اساس دمای اندازه‌گیری‌شده توسط سنسور اسکرو کنترل شود.

زمانی که دمای اسکرو به دمای تعیین‌شده برای روشن شدن فن برسد، خروجی فن فعال می‌شود. پس از کاهش دما به محدوده توقف تعریف‌شده، فن می‌تواند خاموش شود. همچنین در تنظیمات کنترلر امکان تعیین حداکثر زمان عملکرد فن پس از توقف کمپرسور وجود دارد.

سیستم‌ های حفاظتی CCS3200

حفاظت از کمپرسور یکی از مهم‌ترین وظایف کنترلر است. CCS3200 مجموعه‌ای از ورودی‌ها و پارامترهای حفاظتی را در اختیار قرار می‌دهد تا شرایط غیرعادی شناسایی شوند.

برخی از مهم‌ترین حفاظت‌ها و آلارم‌های قابل مدیریت عبارت‌اند از:

• Emergency Stop
• Motor Thermic
• Motor PTC
• Fan Thermic
• Phase Sequence
• فشار بالای خط
• فشار پایین یا غیرعادی
• فشار بالای اسکرو
• دمای بالای اسکرو
• خطای سنسور فشار
• خطای سنسور دما
• خطای برق ورودی
• افت ولتاژ
• افزایش ولتاژ
• خطای فرکانس
• خطای توالی فاز
• خطاهای مربوط به فیلترها
• Door Open
• ورودی‌های خطای اختصاصی Custom Alarm

برخی از خطاها به‌عنوان Fault تعریف شده‌اند و در صورت وقوع، کمپرسور را متوقف می‌کنند.

حفاظت در برابر خطای توالی فاز

CCS3200 امکان کنترل توالی فاز برق سه‌فاز ورودی را دارد.

در صورت فعال بودن Phase Sequence Protection، کنترلر ترتیب فازهای ورودی را بررسی می‌کند و در صورت تشخیص توالی نادرست، خطا اعلام شده و کمپرسور می‌تواند متوقف شود.

این قابلیت از اهمیت بالایی برخوردار است؛ زیرا اتصال نادرست فازها می‌تواند روی جهت چرخش موتور و عملکرد صحیح تجهیزات دوار کمپرسور تأثیر بگذارد.

پایش ولتاژ و فرکانس برق ورودی

CCS3200 می‌تواند پارامترهای مربوط به برق ورودی را نیز پایش کند.

اطلاعات مربوط به ولتاژ سه‌فاز و فرکانس در منوی اطلاعات دستگاه قابل مشاهده است.

بر اساس تنظیمات حفاظتی، مواردی مانند:

• افت ولتاژ
• افزایش ولتاژ
• کاهش فرکانس
• افزایش فرکانس
• خطای برق ورودی
• توالی فاز

قابل کنترل هستند.

حفاظت موتور با PTC و Thermic

برای دریافت سیگنال‌های حفاظتی موتور، ورودی‌های دیجیتال کنترلر قابل استفاده هستند.

به‌عنوان نمونه، ورودی DI7 در تنظیمات کارخانه برای PTC موتور در نظر گرفته شده است. در صورت تشخیص وضعیت غیرعادی از طرف PTC، کنترلر می‌تواند خطا ایجاد کرده و کمپرسور را متوقف کند.

عملکرد ورودی‌ها قابل تنظیم است و بسته به پیکربندی تابلو و کمپرسور می‌توان عملکرد ورودی‌ها را تغییر داد.

ثبت خطا و Fault Log

یکی از امکانات مهم CCS3200 برای تعمیر و نگهداری، قابلیت ثبت خطاها است.

کنترلر امکان مشاهده ۱۵ خطای آخر را فراهم می‌کند.

در اطلاعات ثبت‌شده، علاوه بر شماره خطا، ساعات کارکرد موتور در زمان رخ دادن خطا نیز قابل مشاهده است.

این قابلیت به تکنسین کمک می‌کند تا در زمان عیب‌یابی، سابقه خطاهای اخیر کمپرسور را بررسی کرده و مسیر تشخیص مشکل را سریع‌تر پیدا کند.

مدیریت سرویس و نگهداری کمپرسور

CCS3200 تنها وظیفه کنترل لحظه‌ای کمپرسور را ندارد و می‌تواند برای مدیریت سرویس‌های دوره‌ای نیز مورد استفاده قرار گیرد.

در بخش Service Times، زمان باقی‌مانده تا سرویس‌های مختلف قابل مشاهده است.

موارد قابل مدیریت شامل:

• سرویس عمومی
• سرویس بلبرینگ
• تعویض روغن
• تعویض فیلتر هوا
• تعویض فیلتر روغن
• تعویض فیلتر سپراتور

است. همچنین کنترلر اطلاعات مربوط به زمان کل کارکرد موتور و مدت زمان کارکرد موتور تحت بار را نمایش می‌ دهد. این اطلاعات می‌تواند برای برنامه‌ریزی تعمیرات و نگهداری دوره‌ای کمپرسور مفید باشد.

شمارنده‌ های عملکرد کمپرسور

در منوی اطلاعات CCS3200 اطلاعاتی مربوط به عملکرد کمپرسور نیز قابل مشاهده است.

از جمله:

S/S: تعداد دفعات Start و Stop کمپرسور

OLT: تعداد دفعات فعال شدن Load Valve

این اطلاعات برای بررسی نحوه کارکرد کمپرسور و ارزیابی سیکل‌های کاری آن کاربرد دارند.

قابلیت Preheat برای راه‌اندازی در شرایط سرد

CCS3200 دارای قابلیت Preheat است که برای شرایطی طراحی شده که کمپرسور در دمای پایین راه‌اندازی می‌شود.

در این حالت کنترلر می‌تواند فرآیند پیش‌گرمایش را مطابق پارامترهای تعریف‌شده مدیریت کند. پس از رسیدن دمای سیستم به مقدار تعیین‌شده، کمپرسور از حالت پیش‌گرمایش خارج شده و وارد فرآیند عادی کار می‌شود.

این قابلیت می‌تواند در کمپرسورهایی که در محیط‌های سرد یا شرایط آب‌وهوایی با دمای پایین فعالیت می‌کنند، کاربرد داشته باشد.

جلوگیری از یخ‌زدگی روغن

در CCS3200 امکان استفاده از تنظیمات مربوط به Oil Freeze Prevention نیز وجود دارد.

این قابلیت برای سیستم‌هایی که در دمای پایین کار می‌کنند طراحی شده و می‌تواند به مدیریت شرایطی کمک کند که دمای پایین، عملکرد صحیح روغن و سیستم کمپرسور را تحت تأثیر قرار می‌دهد.

کنترل Dryer

CCS3200 قابلیت‌هایی برای کنترل Dryer نیز دارد.

با اختصاص عملکرد Dryer به یکی از خروجی‌های کنترلر، Dryer می‌تواند متناسب با وضعیت عملکرد کمپرسور فعال شود.

این قابلیت امکان هماهنگ کردن عملکرد تجهیزات جانبی با سیکل کاری کمپرسور را فراهم می‌کند.

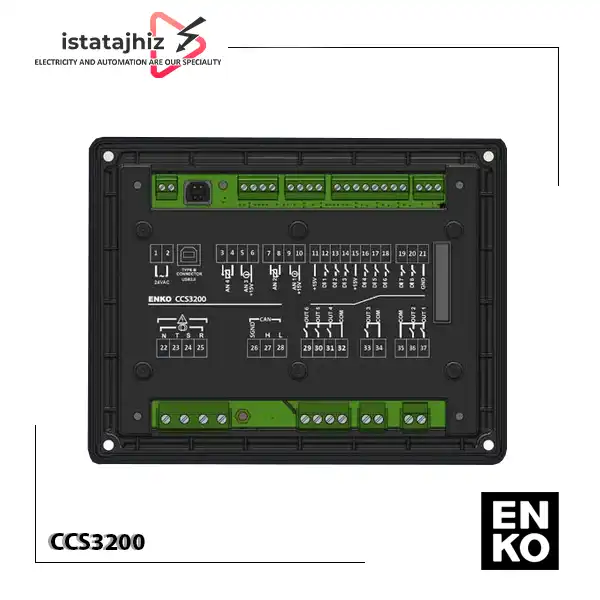

ورودی‌های دیجیتال CCS3200

کنترلر CCS3200 دارای ۸ ورودی دیجیتال قابل تنظیم است.

عملکرد ورودی‌ها در تنظیمات کارخانه تعریف شده، اما در صورت نیاز می‌توان عملکرد آنها را از طریق پارامترهای کنترلر تغییر داد.

این ورودی‌ها می‌توانند برای دریافت سیگنال تجهیزات مختلفی مانند:

• Emergency Stop
• Thermic
• PTC
• فیلترها
• سنسورها و سوئیچ‌های حفاظتی
• Door Switch
• Pressure Switch
• Custom Alarm

مورد استفاده قرار گیرند.

نکته: در تنظیمات کارخانه CCS3200، ورودی‌ها دارای عملکردهای مشخصی هستند و در صورت تغییر Function، سیم‌کشی باید مطابق عملکرد جدید تنظیم شود.

ورودی‌های آنالوگ و سنسورها

CCS3200 برای دریافت اطلاعات سنسورها نیز ورودی‌های اختصاصی دارد.

طبق مستندات، ورودی‌های آنالوگ کنترلر برای مواردی مانند فشار و دما استفاده می‌شوند.

ورودی فشار

دو ورودی فشار 4–20mA برای دریافت اطلاعات سنسور فشار در نظر گرفته شده‌اند.

این ورودی‌ها می‌توانند برای اندازه‌گیری پارامترهایی مانند:

• فشار خط
• فشار اسکرو

استفاده شوند.

ورودی دما

کنترلر دارای دو ورودی دما است که برای سنسورهای مورد پشتیبانی دستگاه قابل استفاده هستند.

خروجی‌ های رله‌ای CCS3200

CCS3200 دارای ۶ خروجی رله‌ای است که می‌توانند برای کنترل تجهیزات مختلف تابلو کمپرسور استفاده شوند.

عملکرد خروجی‌ها از طریق تنظیمات دستگاه قابل تعریف است و بسته به کاربرد می‌توان از آنها برای تجهیزات و عملکردهایی مانند:

• Motor
• Load Valve
• Fan
• Dryer
• Alarm
• تجهیزات جانبی کمپرسور

استفاده کرد.

مشخصات اعلام‌شده برای خروجی‌های رله‌ای:

جریان نامی: 5A

ولتاژ نامی: 250VAC

حداکثر ولتاژ سوئیچینگ: 400VAC

ارتباط USB و تنظیمات با کامپیوتر

CCS3200 به رابط USB مجهز است و امکان استفاده از نرم‌افزار Prolink Config برای تنظیم و مدیریت پارامترهای کنترلر وجود دارد.

از طریق این قابلیت می‌توان فرآیند تنظیمات و مدیریت پارامترها را ساده‌تر کرد.

همچنین امکان ذخیره و بازیابی تنظیمات پارامترها در ساختار کنترلر پیش‌بینی شده است.

پشتیبانی از Modbus و سیستم‌های توسعه‌ ای

CCS3200 قابلیت توسعه ارتباطی دارد. بر اساس مستندات ENKO، امکان استفاده از Modbus RTU برای مانیتورینگ و کنترل پارامترهای کمپرسور از طریق واحد توسعه فراهم می‌شود. همچنین امکاناتی مانند ارتباط با اینورتر و برخی قابلیت‌های توسعه‌ای دیگر از طریق Expansion Unit قابل استفاده هستند.

بنابراین هنگام خرید یا طراحی تابلو باید توجه داشت که تمام قابلیت‌های ارتباطی به‌صورت داخلی روی برد اصلی در دسترس نیستند و برخی از آنها به واحد توسعه مناسب نیاز دارند.

نمایشگر و رابط کاربری CCS3200

CCS3200 به نمایشگر LCD مجهز است و اطلاعات عملیاتی کمپرسور را در صفحات مختلف نمایش می‌دهد.

در صفحه اصلی می‌ توان اطلاعاتی مانند را مشاهده کرد:

• دمای اسکرو
• فشار خط
• وضعیت کمپرسور

در صفحه دیگر اطلاعات مربوط به فشار اسکرو، فشار خط، دمای اسکرو و در صورت فعال بودن، دمای دوم نمایش داده می‌شود. همچنین از طریق منوی Information می‌توان به بخش‌هایی مانند:

• Fault Logs
• Service Times
• Phase Voltages
• Digital I/O
• Supply Voltage
• Compressor Counters

دسترسی داشت.

ابعاد برد کنترل ENKO CCS3200

بر اساس دیتاشیت ارائه‌شده برای CCS3200:

ابعاد دستگاه: 154.6 × 133 × 59.5 میلی‌متر

ابعاد برش پنل: 151 × 115 میلی‌متر

وزن: حدود 420 گرم

توجه: در مستندات رسمی ENKO اعداد متفاوتی نیز برای ابعاد و وزن این مدل درج شده است. بنابراین در هنگام طراحی تابلو یا برش پنل، توصیه می‌شود ابعاد نسخه سخت‌افزاری موجود با دیتاشیت همان دستگاه تطبیق داده شود.

مزایای استفاده از CCS3200 در تابلو کمپرسور

استفاده از یک کنترلر اختصاصی کمپرسور مانند CCS3200 می‌تواند چندین وظیفه کنترلی و حفاظتی را در یک سیستم یکپارچه جمع کند. مهم‌ ترین مزایا عبارت‌ اند از:

کنترل متمرکز

پارامترهای اصلی کمپرسور از طریق یک کنترلر مدیریت می‌شوند.

پایش مداوم

فشار، دما، برق ورودی، وضعیت ورودی‌ها و خروجی‌ها و سایر پارامترهای تعریف‌شده قابل پایش هستند.

حفاظت از تجهیزات

خطاهای مختلف الکتریکی، حرارتی، فشاری و عملکردی قابل تشخیص هستند.

عیب‌یابی آسان‌تر

ثبت خطاهای اخیر و نمایش اطلاعات عملکرد، فرآیند عیب‌یابی را برای تکنسین ساده‌تر می‌کند.

مدیریت سرویس

زمان باقی‌مانده سرویس‌های مختلف از طریق کنترلر قابل مشاهده است.

قابلیت توسعه

امکان استفاده از Expansion Unit برای اضافه کردن برخی قابلیت‌های ارتباطی و کنترلی وجود دارد.

CCS3200 برای چه کمپرسورهایی مناسب است؟

ENKO مدل CCS3200 را برای کمپرسورهای اسکرو و پیستونی طراحی کرده است. با توجه به تعداد ورودی‌ها، خروجی‌ها و پارامترهای قابل تنظیم، این کنترلر می‌تواند در تابلوهای کنترل کمپرسور مورد استفاده قرار گیرد؛ اما انتخاب نهایی آن باید بر اساس مشخصات واقعی کمپرسور و مدار فرمان انجام شود.

پیش از جایگزینی یک کنترلر قدیمی با CCS3200، لازم است مواردی مانند:

• نوع کمپرسور
• توان و مشخصات موتور
• نوع سنسور فشار
• نوع سنسور دما
• نوع شیر Load/Unload
• تعداد و نوع تجهیزات جانبی
• مدار فرمان موجود
• ورودی‌ها و خروجی‌های موردنیاز
• نوع حفاظت‌های موجود
• نیاز یا عدم نیاز به اینورتر
• نیاز به Modbus یا سیستم مانیتورینگ

بررسی شوند.

قبل از خرید برد کنترل کمپرسور CCS3200 به چه نکاتی توجه کنیم؟

اگر قصد استفاده از CCS3200 به‌عنوان کنترلر یک کمپرسور موجود را دارید، بهتر است قبل از سفارش اطلاعات زیر بررسی شود:

1. مدل و نوع کمپرسور

مشخص کنید کمپرسور اسکرو است یا پیستونی و مشخصات سازنده آن چیست.

2. مشخصات موتور

توان، ولتاژ، فرکانس و جریان نامی موتور باید با طراحی سیستم کنترل مطابقت داشته باشد.

3. سنسورهای موجود

نوع و مشخصات سنسورهای فشار و دما را بررسی کنید.

4. شیر Load/Unload

نوع شیر و نحوه فرمان آن باید با خروجی کنترلر سازگار باشد.

5. مدار فرمان تابلو

پیش از جایگزینی کنترلر، نقشه سیم‌کشی و تجهیزات موجود در تابلو بررسی شود.

6. نیازهای ارتباطی

اگر قرار است کمپرسور با PLC، HMI، سیستم مانیتورینگ یا اینورتر ارتباط داشته باشد، نیاز به Expansion Unit و تجهیزات جانبی مربوطه بررسی شود.
