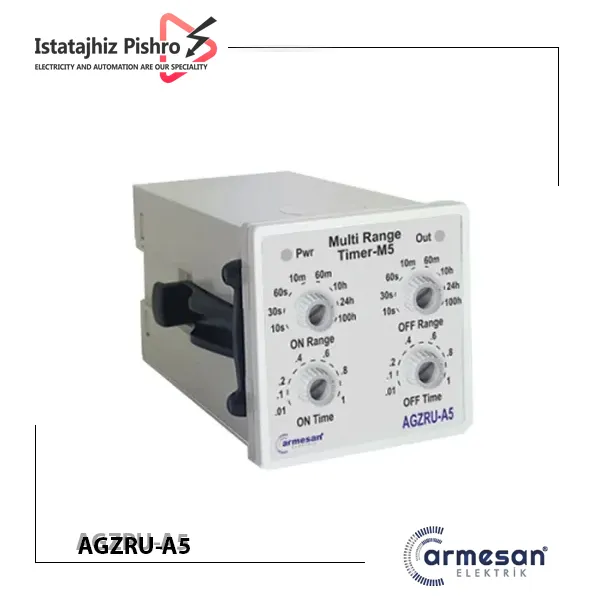

تایمر تاخیر در وصل آرمسان مدل AGZRU-A5

در بسیاری از فرآیندهای صنعتی و مدارهای فرمان، نیاز به فعال‌سازی یک عملگر با یک تأخیر زمانی مشخص پس از اعمال ولتاژ، یک ضرورت انکارناپذیر است. تایمر تاخیر در وصل آرمسان مدل AGZRU-A5، محصولی باکیفیت و مهندسی‌شده از شرکت ترکیه‌ای ArmsAn، دقیقاً برای پاسخ به همین نیاز طراحی شده است. این تایمر صنعتی که در دسته رله‌های زمانی (Time Relays) قرار می‌گیرد، با عملکرد ساده و در عین حال حیاتی “On-Delay”، به یکی از پرکاربردترین قطعات در تابلوهای برق تبدیل شده است. مکانیزم عملکرد آن به این صورت است که به محض اعمال ولتاژ تغذیه به ترمینال‌های A1 و A2، شمارش زمانِ از پیش تنظیم‌شده آغاز می‌شود، اما رله خروجی همچنان غیرفعال باقی می‌ماند. تنها پس از سپری شدن کامل این زمان تأخیر، کنتاکت خروجی تغییر وضعیت داده و مدار فرمان را وصل می‌کند. به لطف قابلیت کار با ولتاژ تغذیه یونیورسال (Multi-Voltage)، طراحی فوق فشرده تک ماژول، و تنظیم آسان و دقیق زمان از طریق پتانسیومترهای روی دستگاه، مدل AGZRU-A5 یک راه‌حل اقتصادی، قابل اعتماد و کارآمد برای کاربردهای متنوعی از جمله راه‌اندازی ترتیبی موتورها، کنترل سیستم‌های تهویه و مدیریت فرآیندهای اتوماسیون است.

ویژگی‌ های کلیدی تایمر AGZRU-A5 آرمسان

• تغذیه یونیورسال (Multi-Voltage): قابلیت کار با هر دو نوع ولتاژ AC و DC در بازه گسترده 24 تا 240 ولت، این تایمر را به یک قطعه همه‌کاره تبدیل کرده و نیاز به انبار کردن مدل‌های مختلف را از بین می‌برد.
• طراحی فوق فشرده و تک ماژول: با عرض تنها 17.5 میلی‌متر، این تایمر فضای بسیار کمی را روی ریل DIN اشغال می‌کند و امکان طراحی تابلوهای برق فشرده‌تر را فراهم می‌آورد.
• تنظیم آسان و شهودی با پتانسیومتر: تنظیم زمان تأخیر به سادگی و با دقت بالا از طریق دو کلید چرخان (Rotary Switch) روی پنل جلویی انجام می‌شود که نیاز به هرگونه برنامه‌ریزی پیچیده را مرتفع می‌سازد.
• محدوده زمانی گسترده و قابل تنظیم: این تایمر معمولاً بازه‌های زمانی وسیعی از 0.1 ثانیه تا 100 ساعت را پوشش می‌دهد که آن را برای طیف وسیعی از کاربردهای صنعتی مناسب می‌سازد.
• خروجی رله قدرتمند چنج‌اور (SPDT): مجهز به یک کنتاکت خروجی SPDT با ظرفیت جریان 8 آمپر که امکان کنترل مستقیم بارهای مختلف مانند بوبین کنتاکتورها، شیرهای برقی کوچک و چراغ‌ها را فراهم می‌کند.
• نشانگرهای LED برای تشخیص وضعیت: دارای دو LED مجزا برای نمایش وضعیت تغذیه (Power) و وضعیت رله خروجی (Output) که به اپراتور امکان نظارت و عیب‌یابی سریع سیستم را می‌دهد.
• نصب سریع و استاندارد روی ریل DIN: مطابق با استانداردهای جهانی، این دستگاه به راحتی بر روی ریل‌های استاندارد 35 میلی‌متری (TH 35) نصب می‌شود.
  کیفیت ساخت بالا (ساخت ترکیه): تولید شده با قطعات باکیفیت و تحت استانداردهای اروپایی که عملکرد پایدار، دقت بالا و طول عمر طولانی دستگاه را تضمین می‌کند.

مشخصات فنی تایمر ArmsAn AGZRU-A5

• مدل AGZRU-A5
• برند ArmsAn (آرمسان) – ساخت ترکیه
• تابع عملکرد تأخیر در وصل (On-Delay)
• محدوده ولتاژ تغذیه (A1-A2) 24-240 ولت AC/DC (یونیورسال)
• فرکانس کاری (برای AC) 50/60 هرتز
• محدوده تنظیم زمان 0.1 ثانیه تا 100 ساعت (بسته به زیرمدل، معمولاً در 10 رنج قابل انتخاب است)
• نوع تنظیمات آنالوگ، توسط دو کلید چرخان (پتانسیومتر)
• نوع خروجی یک کنتاکت چنج‌اور (1x SPDT Relay)
• مشخصات کنتاکت خروجی 8 آمپر در 250 ولت AC (برای بارهای مقاومتی)
• حداقل جریان سوئیچینگ 10 میلی‌آمپر در 5 ولت DC
• دقت تکرار (Repeat Accuracy) %0.2± (در شرایط ثابت)
• نشانگرهای LED Un (سبز) برای تغذیه، R (قرمز) برای وضعیت رله خروجی
• دمای کاری 20- درجه سانتی‌گراد تا 55+ درجه سانتی‌گراد
• نوع نصب روی ریل DIN استاندارد (TH 35)
• عرض ماژول 17.5 میلی‌متر
• کلاس حفاظتی IP20 برای بدنه
• پایانه‌های اتصال ترمینال‌های پیچی برای سیم تا سطح مقطع 2.5 میلی‌متر مربع

کاربردهای تایمر تاخیر در وصل

عملکرد بنیادین این تایمر، آن را برای کاربردهای بی‌شماری در اتوماسیون صنعتی و ساختمان مناسب می‌سازد:

راه‌اندازی ستاره-مثلث (Star-Delta Starters): برای ایجاد تأخیر لازم جهت سوئیچ از حالت ستاره به مثلث در الکتروموتورهای سه فاز.
راه‌اندازی ترتیبی موتورها و پمپ‌ها: جلوگیری از جریان هجومی بالا در شبکه با راه‌اندازی چند موتور با فاصله زمانی مشخص از یکدیگر.
کنترل فرآیندهای صنعتی: ایجاد تأخیر در شروع یک مرحله از فرآیند تا زمانی که مرحله قبلی کاملاً پایدار شود (مانند باز کردن یک شیر پس از رسیدن دما به حد مطلوب).
سیستم‌های تهویه مطبوع (HVAC): ایجاد تأخیر در روشن شدن کمپرسور برای محافظت از آن یا کنترل فن‌ها.
مدارهای روشنایی: کنترل روشن شدن مرحله‌ای چراغ‌های پرتوان در سالن‌های بزرگ یا استادیوم‌ها.
سیستم‌های اعلام خطر: ایجاد یک تأخیر کوتاه قبل از فعال شدن آژیر برای جلوگیری از هشدارهای کاذب.
ماشین‌آلات بسته‌بندی: زمان‌بندی دقیق حرکت‌های مکانیکی مانند پرس، برش و دوخت.
اتوماسیون درب‌های اتوماتیک: کنترل زمان باز ماندن درب پس از عبور.

نحوه و نکات نصب و تنظیم تایمر AGZRU-A5

نصب و راه‌اندازی این تایمر بسیار ساده و سریع است. با این حال، رعایت دقیق این مراحل ضروری است. توجه: پیش از هرگونه سیم‌کشی، از قطع بودن کامل برق تابلو اطمینان حاصل کنید.

• نصب فیزیکی: تایمر را روی ریل DIN در محل مناسب قرار داده و با یک فشار کوچک، آن را در جای خود قفل کنید.
• اتصال تغذیه: ولتاژ تغذیه (24 تا 240 ولت AC/DC) را به ترمینال‌های A1 و A2 متصل نمایید.
• سیم‌کشی مدار فرمان: مدار مورد نظر خود را از طریق کنتاکت‌های خروجی رله کنترل کنید. ترمینال 15 نقطه مشترک (Common) است. برای عملکرد تأخیر در وصل، از ترمینال 18 که کنتاکت در حالت عادی باز (Normally Open – NO) است، استفاده کنید. ترمینال 16 نیز کنتاکت در حالت عادی بسته (Normally Closed – NC) است.
• تنظیم زمان تأخیر: با استفاده از کلید چرخان بالایی، رنج زمانی مورد نظر خود را (مثلاً 10s برای 10 ثانیه، 10m برای 10 دقیقه) انتخاب کنید. سپس با کلید چرخان پایینی، ضریب مورد نظر را در آن رنج (از 0.1 تا 1) تنظیم نمایید. برای مثال، برای تنظیم تأخیر 7 ثانیه‌ای، رنج را روی 10s و ضریب را روی 0.7 قرار دهید.
• بررسی نهایی: پس از اتمام سیم‌کشی، برق را وصل کنید. نشانگر سبز Un روشن شده و تایمر شروع به شمارش می‌کند. پس از اتمام زمان تنظیم شده، نشانگر قرمز R روشن شده و رله داخلی عمل کرده و کنتاکت 15 به 18 وصل می‌شود.

راهنمای خرید تایمر تاخیر در وصل

هنگام خرید تایمر آرمسان مدل AGZRU-A5، شما در حال انتخاب یک قطعه کلیدی برای افزایش قابلیت اطمینان و هوشمندی سیستم خود هستید. برای اطمینان از اصالت کالا و دریافت محصولی که دقیقاً با نیازهای فنی شما مطابقت دارد، خرید از یک منبع معتبر و متخصص مانند ایستا تجهیز پیشرو امری ضروری است. تیم فنی ما با تجربه گسترده در زمینه اتوماسیون صنعتی، آماده ارائه مشاوره تخصصی به شماست تا بتوانید بهترین انتخاب را برای کاربرد خاص خود داشته باشید. با خرید از ما، علاوه بر تضمین کیفیت و اصالت محصول، از پشتیبانی فنی کامل و خدمات پس از فروش بهره‌مند خواهید شد.

عوامل مؤثر بر قیمت تایمر آرمسان

قیمت تایمر تاخیر در وصل آرمسان AGZRU-A5 با توجه به کیفیت ساخت بالا، قابلیت‌های فنی برجسته و دوام آن در شرایط صنعتی تعیین می‌شود. عواملی همچون استفاده از رله‌های داخلی با طول عمر بالا، دقت بالای قطعات الکترونیکی، قابلیت کارکرد در محدوده ولتاژ وسیع و برند معتبر ترکیه‌ای، ارزش خرید این محصول را نسبت به نمونه‌های بی‌کیفیت و ارزان‌قیمت بازار توجیه می‌کند. همچنین، به دلیل وارداتی بودن این تایمر، نوسانات نرخ ارز می‌تواند بر قیمت نهایی آن تأثیرگذار باشد. ایستا تجهیز پیشرو با هدف حمایت از صنایع و متخصصان داخلی، همواره می‌کوشد تا با حذف واسطه‌ها، این محصول را با بهترین و رقابتی‌ترین قیمت به بازار عرضه کند. برای دریافت آخرین استعلام قیمت تایمر AGZRU-A5 و اطلاع از شرایط فروش ویژه، با کارشناسان فروش ما در تماس باشید.
