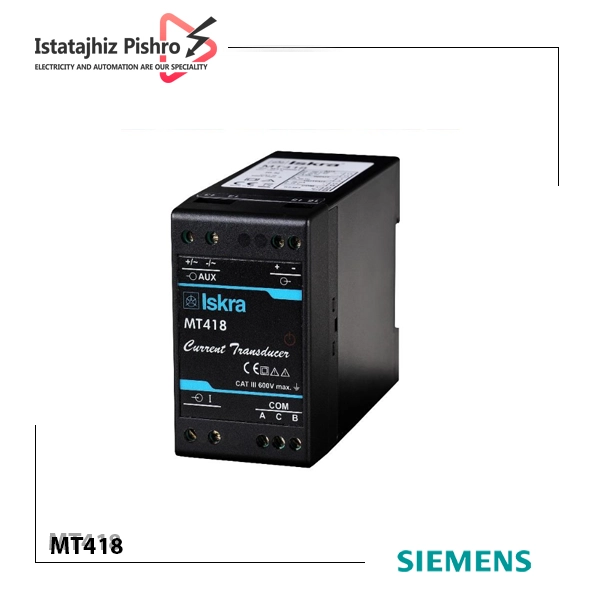

ترانسدیوسر ایسکرا MT418

ترانسدیوسر جریان Iskra MT418 یک مبدل جریان AC قابل برنامه‌ریزی برای اندازه‌گیری و مانیتورینگ جریان و فرکانس در سیستم‌های برق صنعتی است. این ترانسدیوسر با اندازه‌گیری مقدار TRMS جریان، امکان تبدیل مقدار اندازه‌گیری‌شده به سیگنال آنالوگ DC را فراهم می‌ کند و می‌تواند برای اتصال به تجهیزات کنترلی، PLC، سیستم‌های مانیتورینگ و تجهیزات اتوماسیون صنعتی مورد استفاده قرار گیرد.

MT418 قابلیت اندازه‌گیری جریان با ورودی نامی 1، 5 و 10 آمپر را دارد و حداکثر مقدار اندازه‌گیری سینوسی آن 12.5 آمپر است. همچنین بسته به پیکربندی، امکان ارتباط از طریق RS232 یا RS485 و پروتکل Modbus RTU را فراهم می‌کند.

این مدل به‌صورت قابل برنامه‌ریزی طراحی شده و تنظیمات آن توسط نرم‌افزار MiQen انجام می‌شود؛ بنابراین می‌توان پارامترهای اندازه‌گیری و خروجی را متناسب با نیاز سیستم تنظیم کرد.

ترانسدیوسر ایسکرا MT418 چه کاری انجام می‌دهد؟

وظیفه اصلی MT418 دریافت سیگنال جریان AC و تبدیل مقدار اندازه‌گیری‌شده به یک سیگنال قابل استفاده برای سیستم‌های کنترلی و مانیتورینگ است. این تجهیز جریان را به‌صورت True RMS یا TRMS اندازه‌گیری می‌کند و مقدار آن را می‌تواند به خروجی‌های استاندارد DC مانند 0 تا 20 mA، 0 تا 10 V و سایر رنج‌های قابل تنظیم تبدیل کند.

به همین دلیل، MT418 در کاربردهایی که لازم است جریان یک مدار توسط PLC، کنترلر یا سیستم مانیتورینگ خوانده شود، می‌تواند نقش واسط بین مدار قدرت و سیستم کنترل را ایفا کند. ورودی جریان این تجهیز نیز به‌صورت الکتریکی از سیستم ایزوله شده است و در صورت استفاده از ترانس جریان، می‌توان آن را به خروجی استاندارد 1 A یا 5 A ترانس جریان (CT) متصل کرد.

ویژگی‌های مهم ترانسدیوسر جریان MT418

• اندازه‌گیری جریان AC به روش TRMS
• قابلیت اندازه‌گیری فرکانس در محدوده 16 تا 400 هرتز
• ورودی جریان نامی 1، 5 و 10 آمپر
• دقت اندازه‌گیری جریان کلاس 0.5
• قابلیت اندازه‌گیری THD جریان
• خروجی آنالوگ کاملاً قابل برنامه‌ریزی
• امکان انتخاب خروجی جریان یا ولتاژ
• پشتیبانی از خروجی‌های 0–1 mA، 0–5 mA، 0–10 mA و 0–20 mA
• پشتیبانی از خروجی‌های ولتاژی 0–1 V و 0–10 V
• ارتباط سریال RS232 یا RS485 بسته به مدل سفارش
• پشتیبانی از پروتکل Modbus RTU
• قابلیت تنظیم و پیکربندی با نرم‌افزار MiQen
• نصب روی ریل DIN
• تغذیه یونیورسال AC/DC در مدل مربوطه
• طراحی مناسب برای استفاده در تابلوهای برق و سیستم‌های اتوماسیون صنعتی

خروجی آنالوگ قابل تنظیم MT418

یکی از مزیت‌های مهماین تجهیز شرکت ایسکرا نسبت به ترانسدیوسرهای جریان ساده، امکان برنامه‌ریزی خروجی آنالوگ است.

این خروجی می‌تواند متناسب با نیاز سیستم روی رنج‌های مختلف تنظیم شود. رنج‌های استاندارد شامل موارد زیر هستند:

• 0 تا 1 mA
• 0 تا 5 mA
• 0 تا 10 mA
• 0 تا 20 mA
• 0 تا 1 V
• 0 تا 10 V

همچنین با استفاده از نرم‌افزار MiQen امکان تغییر تنظیمات و ایجاد محدوده‌های خروجی متناسب با کاربرد وجود دارد. خروجی آنالوگ از سایر مدارهای تجهیز ایزوله شده است.

در تنظیم استاندارد، دیتاشیت MT418 ورودی 0 تا 5 آمپر و خروجی 0 تا 20 میلی‌آمپر را به‌عنوان تنظیم پیش‌فرض ذکر می‌کند؛ البته هنگام سفارش می‌توان پیکربندی مورد نیاز را مشخص کرد.

ارتباط RS485 و Modbus RTU

MT418 در پیکربندی دارای ارتباط سریال، از RS485 یا RS232 پشتیبانی می‌کند. ارتباط RS485 برای سیستم‌های صنعتی و شبکه‌های چندتجهیزی کاربرد بیشتری دارد و امکان انتقال اطلاعات اندازه‌گیری‌شده به سیستم کنترل یا مانیتورینگ را فراهم می‌کند.

پروتکل ارتباطی Modbus RTU است و سرعت ارتباط می‌تواند از 2.4 تا 115.2 kBaud تنظیم شود. در حالت RS485 حداکثر طول اتصال ذکرشده در دیتاشیت 1000 متر است و امکان اتصال حداکثر 32 ایستگاه نیز مشخص شده است.

بنابراین در پروژه‌هایی که علاوه بر تبدیل جریان به سیگنال آنالوگ، نیاز به خواندن اطلاعات از طریق شبکه صنعتی وجود دارد، MT418 می‌تواند گزینه مناسبی باشد.

تنظیم و پیکربندی با نرم‌افزار MiQen

پارامترهای MT418 توسط نرم‌افزار MiQen قابل تنظیم و مشاهده هستند. این نرم‌افزار امکان تنظیم پارامترهای تجهیز، مشاهده مقادیر اندازه‌گیری‌شده و دسترسی به اطلاعات ذخیره‌شده را فراهم می‌کند.

MT418 همچنین دارای رابط USB 2.0 برای راه‌اندازی و تنظیم سریع است. در این حالت، تجهیز می‌تواند از طریق USB تغذیه شود و برای انجام تنظیمات اولیه نیازی به تغذیه کمکی نداشته باشد.

نکته مهم: پورت USB این تجهیز ایزوله گالوانیکی نیست و طبق دیتاشیت نباید هم‌زمان با تغذیه کمکی و ورودی‌های اندازه‌گیری متصل باشد. پس از نصب تجهیز روی ریل DIN نیز این پورت دیگر در دسترس نخواهد بود.

کاربردهای ترانسدیوسر جریان Iskra MT418

MT418 برای کاربردهایی مناسب است که در آن‌ها لازم است جریان AC به‌صورت دقیق اندازه‌گیری شده و نتیجه به سیستم کنترل یا مانیتورینگ منتقل شود.

برخی کاربردهای این تجهیز عبارت‌اند از:

• تابلوهای برق صنعتی
• سیستم‌های مانیتورینگ جریان
• سیستم‌های اتوماسیون صنعتی
• اتصال اندازه‌گیری جریان به PLC
• سیستم‌های کنترل و تنظیم آنالوگ
• پایش جریان تجهیزات و ماشین‌آلات
• اندازه‌گیری جریان در شبکه‌های AC
• سیستم‌های ثبت و جمع‌آوری اطلاعات الکتریکی
• مانیتورینگ جریان و فرکانس
• پروژه‌هایی که نیاز به ارتباط Modbus RTU دارند

مشخصات فنی Iskra MT418

• نوع تجهیز: ترانسدیوسر جریان AC قابل برنامه‌ریزی
• پارامترهای قابل اندازه‌گیری: جریان TRMS، فرکانس، THD جریان و MD
• ورودی جریان نامی: 1 A، 5 A و 10 A
• حداکثر مقدار اندازه‌گیری سینوسی: 12.5 A
• حداکثر جریان مجاز حرارتی: 15 A پیوسته
• رنج اندازه‌گیری فرکانس: 16 تا 400 Hz
• دقت اندازه‌گیری جریان: کلاس 0.5
• ارتباط سریال: RS232 یا RS485
• پروتکل ارتباطی: Modbus RTU
• خروجی آنالوگ: قابل برنامه‌ریزی
• خروجی جریان: 0–1، 0–5، 0–10 و 0–20 mA
• خروجی ولتاژ: 0–1 و 0–10 V
• تغذیه یونیورسال: 48 تا 276 V AC و 20 تا 300 V DC
• ابعاد: 45 × 75 × 105 میلی‌متر
• نوع نصب: ریل DIN
• درجه حفاظت بدنه: IP20
• دمای کاری: 30- تا 70+ درجه سانتی‌گراد

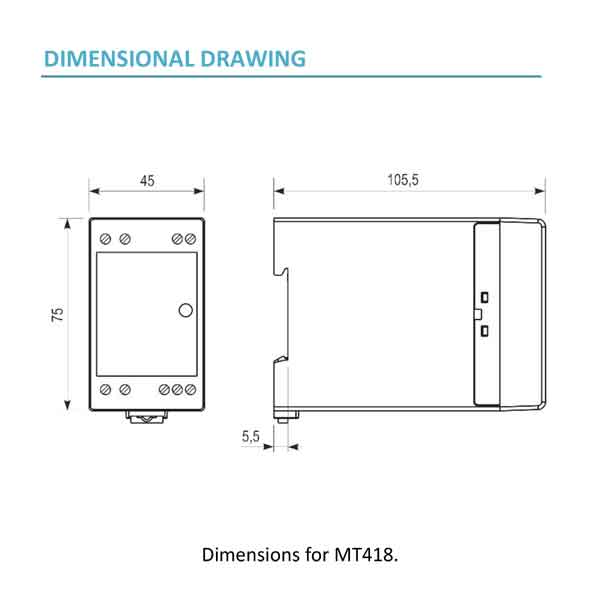

ابعاد و نصب MT418

ترانسدیوسر MT418 برای نصب داخل تابلو طراحی شده و روی ریل DIN 35×15 میلی‌متر نصب می‌شود. ابعاد بدنه آن 45 × 75 × 105 میلی‌متر است و به همین دلیل فضای نسبتاً محدودی در تابلو اشغال می‌کند.

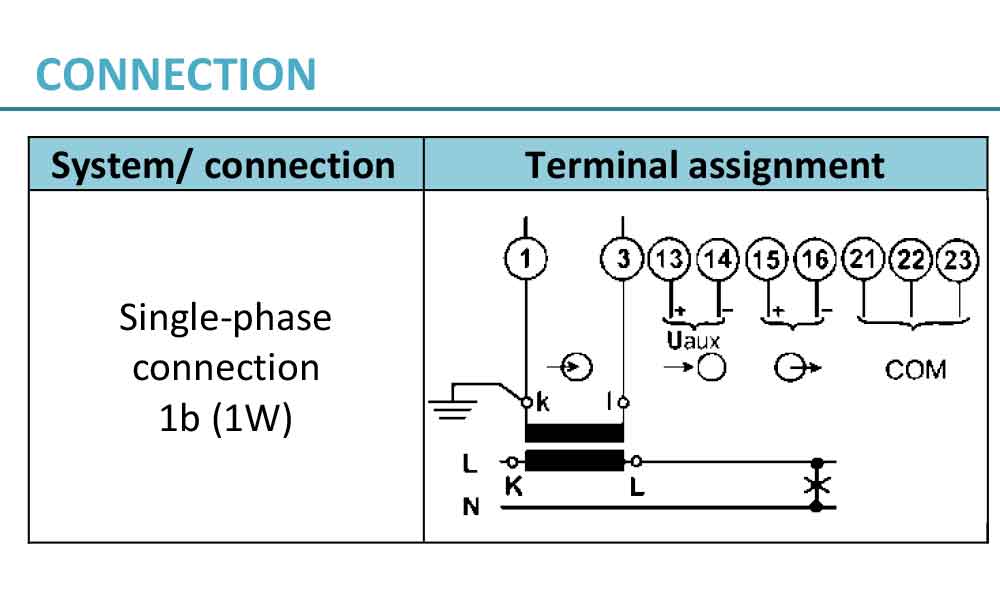

در اتصال سیستم تک‌فاز، ورودی جریان، خروجی آنالوگ، تغذیه کمکی و در مدل‌های دارای ارتباط، ترمینال‌های ارتباطی RS232/RS485 در نظر گرفته شده‌اند. اتصال دقیق باید مطابق نقشه ترمینال و پیکربندی مدل انتخاب‌شده انجام شود.

خرید ترانسدیوسر جریان Iskra MT418

اگر برای پروژه خود به ترانسدیوسر جریان AC قابل برنامه‌ریزی با خروجی آنالوگ و قابلیت ارتباط Modbus RTU نیاز دارید، MT418 می‌تواند انتخاب مناسبی باشد.

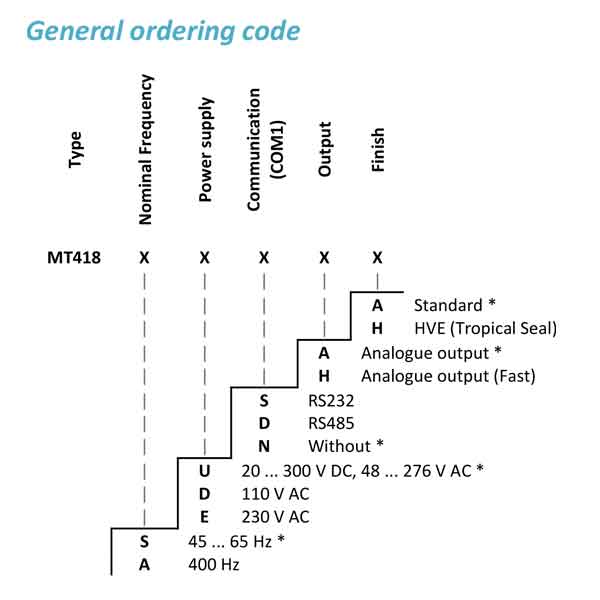

هنگام انتخاب این تجهیز فقط نام مدل کافی نیست؛ باید مشخص شود که ورودی جریان مورد نیاز چیست، چه نوع خروجی آنالوگی لازم است، آیا ارتباط RS485 یا RS232 مورد نیاز است و تغذیه تجهیز باید از نوع یونیورسال یا ترانسفورمری باشد.

در صورت استفاده از CT نیز نسبت و خروجی ترانس جریان باید با ورودی MT418 هماهنگ باشد.

برای انتخاب صحیح مدل و پیکربندی مناسب ترانسدیوسر Iskra MT418، می‌توانید مشخصات پروژه یا نوع سیگنال مورد نیاز خود را با کارشناسان ایستاتجهیز بررسی کنید.

قیمت ترانسدیوسر Iskra MT418

قیمت MT418 به پیکربندی تجهیز، نوع تغذیه، نوع ارتباط و مشخصات خروجی مورد نیاز بستگی دارد. به همین دلیل برای اعلام قیمت دقیق، بهتر است مشخصات مدل مورد نیاز پیش از خرید بررسی شود.

برای استعلام قیمت و موجودی ترانسدیوسر Iskra و دریافت مشاوره فنی، با ایستاتجهیز تماس بگیرید.
