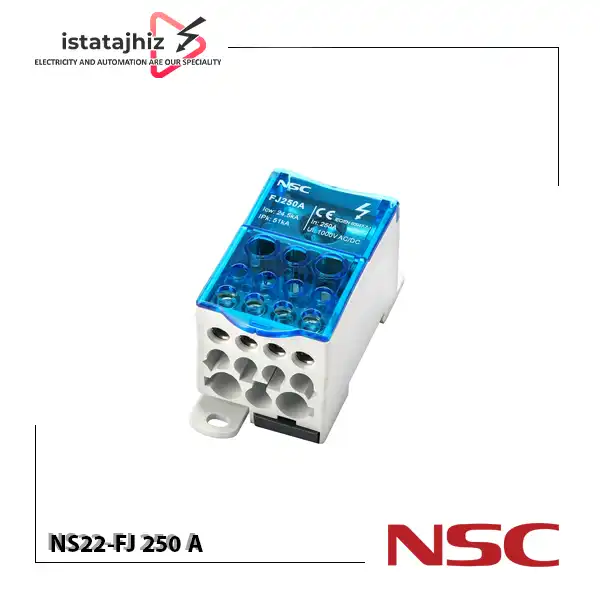

ترمینال توزیع تک پل 250 آمپر FJ250A NSC

ترمینال توزیع یا جعبه باسبار تک پل 250 آمپر NSC مدل NS22-FJ250A یک تجهیز حرفه‌ای برای تقسیم و توزیع برق از یک ورودی اصلی به چند خروجی در تابلوهای برق صنعتی است. این مدل با جریان نامی 250 آمپر و ولتاژ نامی 1000 ولت، برای مدارهای تک‌فاز، تک‌پل و مسیرهای قدرت با جریان بالا انتخابی کاربردی محسوب می‌شود.

ساختار این جعبه باسبار شامل یک ورودی اصلی و 11 نقطه خروجی در سه گروه A، B و C است. به‌این‌ترتیب، می‌توان کابل اصلی را وارد ترمینال کرده و انشعابات با سطح مقطع‌های متفاوت را به‌صورت ایمن، منظم و قابل سرویس در تابلو توزیع کرد. استفاده از ترمینال توزیع FJ250A، نیاز به شینه‌کشی دستی، اتصالات نامنظم و سیم‌کشی حجیم را کاهش می‌دهد.

گارانتی: ترمینال‌های توزیع برند NSC، طبق شرایط فروش، با 2 سال گارانتی بدون قید و شرط عرضه می‌شوند.

مشخصات فنی ترمینال توزیع 250 آمپر NS22-FJ250A

• برند NSC
• کد فنی NS22-FJ250A
• مدل FJ250A
• نوع محصول ترمینال توزیع / جعبه باسبار
• تعداد پل تک پل (1P)
• کاربرد تک‌فاز / توزیع تک‌پل
• جریان نامی 250 آمپر
• ولتاژ نامی 1000 ولت
• ابعاد 96 × 46 × 50 میلی‌متر
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جریان اتصال کوتاه کوتاه‌مدت (Icw) 24.5 کیلوآمپر
• جریان پیک اتصال کوتاه (Ipk) 51 کیلوآمپر
• تعداد در کارتن 51 عدد

متریال و ساختار جعبه باسبار 250 آمپر

• بدنه پلی‌آمید 66 نسوز PA66 / V-0
• قاب / کاور پلی‌کربنات PC
• شینه یا هادی برنج قلع‌اندود (Tin-Coated Brass)
• پیچ‌ها فولاد با روکش روی (Zinc-Coated Steel)

بدنه PA66/V-0 عایق الکتریکی بوده و مقاومت مناسبی در برابر حرارت و شعله دارد. کاور پلی‌کربنات نیز از بخش‌های برق‌دار محافظت کرده و به افزایش ایمنی در زمان بهره‌برداری و سرویس تابلو کمک می‌کند.

شینه داخلی از برنج قلع‌اندود ساخته شده است. قلع‌اندود بودن هادی، مقاومت آن را در برابر اکسیداسیون افزایش داده و به حفظ کیفیت اتصال در بلندمدت کمک می‌کند.

کاربرد ترمینال توزیع تک پل 250 آمپر در تابلو برق

ترمینال توزیع FJ250A برای توزیع کنترل‌شده جریان بالا از یک کابل یا شینه اصلی به مسیرهای فرعی کاربرد دارد. از مهم‌ترین کاربردهای آن می‌توان به موارد زیر اشاره کرد:

1. تابلوهای توزیع برق صنعتی
2. تابلوهای برق تک‌فاز با جریان بالا
3. تابلوهای بانک خازنی و اصلاح ضریب توان
4. تابلوهای برق کارخانجات و کارگاه‌ها
5. تابلوهای کنترل و فرمان
6. تابلوهای اتوماسیون صنعتی
7. تابلوهای برق ساختمان‌های تجاری و اداری
8. انشعاب‌گیری از مسیر اصلی به فیوزها، کلیدها و تجهیزات تابلو

مزایای استفاده از جعبه باسبار FJ250A

توزیع چند انشعاب از یک ورودی اصلی

این مدل دارای یک ورودی و 11 خروجی در سه سایز مختلف است. بنابراین، امکان اتصال کابل اصلی و تقسیم آن به انشعابات متناسب با نیاز مدار وجود دارد.

کاهش حجم سیم‌کشی تابلو

به‌کارگیری ترمینال توزیع به جای اتصال مستقیم چند کابل به یک نقطه یا اجرای شینه‌کشی سنتی، باعث کاهش پیچیدگی و حجم سیم‌کشی می‌شود.

صرفه‌جویی در زمان مونتاژ

نقاط اتصال آماده و تفکیک‌شده، سرعت اجرای تابلو را افزایش می‌دهند و زمان موردنیاز برای آماده‌سازی انشعابات را کاهش می‌دهند.

افزایش نظم و زیبایی محیط تابلو

تفکیک ورودی و خروجی‌ها در یک جعبه باسبار استاندارد، مسیر کابل‌ها را مشخص‌تر می‌کند و ظاهر تابلو را حرفه‌ای‌تر نشان می‌دهد.

ایمنی و مقاومت مناسب

بدنه عایق PA66/V-0، کاور PC، پیچ‌های فولادی روکش‌دار و هادی برنجی قلع‌اندود، مجموعه‌ای مناسب برای کاربردهای رایج برق صنعتی فراهم می‌کنند.

خرید ترمینال توزیع تک پل 250 آمپر از ایستاتجهیز لاله‌زار

برای خرید ترمینال توزیع تک پل 250 آمپر NSC مدل FJ250A، دریافت مشاوره فنی، استعلام موجودی و ثبت سفارش با فروشگاه ایستاتجهیز لاله‌زار در ارتباط باشید. این محصول برای تابلو‌سازان، پیمانکاران برق، صنایع، سازندگان بانک خازنی و مجریان پروژه‌های برق صنعتی به‌صورت تکی و عمده قابل تأمین است.

کارشناسان ایستاتجهیز می‌توانند در انتخاب مدل مناسب بر اساس جریان تابلو، سطح مقطع کابل ورودی، تعداد و سایز انشعابات خروجی به شما مشاوره دهند.

قیمت ترمینال توزیع 250 آمپر FJ250A

قیمت ترمینال توزیع NS22-FJ250A با توجه به نوسان بازار تجهیزات برق صنعتی، موجودی کالا و تعداد سفارش متغیر است. برای دریافت قیمت روز جعبه باسبار تک پل 250 آمپر و شرایط فروش عمده، با کارشناسان فروش ایستاتجهیز لاله‌زار تماس بگیرید.
