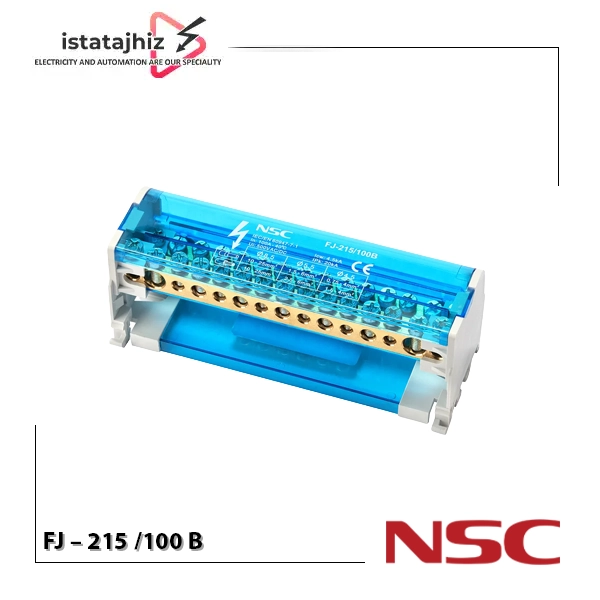

ترمینال توزیع FJ – 215 /100 B

ترمینال توزیع FJ-215/100B یکی از پرکاربردترین تجهیزات اتصال و تقسیم بار در تابلوهای برق صنعتی و ساختمانی است. این مدل که در دسته باکس بار (Busbar Terminal Block) طبقه‌بندی می‌شود، وظیفه دارد جریان برق را از یک ورودی دریافت کرده و آن را به‌صورت منظم و ایمن میان چند خروجی توزیع کند.

این ترمینال با طراحی دو پل (2 پل) و ماهیت تک‌فاز، برای مدارهایی که نیاز به تقسیم نول و فاز به‌صورت مجزا دارند ایده‌آل است. ظرفیت ۱۰۰ آمپر و ولتاژ نامی ۵۰۰ ولت آن، این محصول را برای طیف گسترده‌ای از پروژه‌های توزیع برق مناسب می‌سازد.

در ساخت این محصول از متریال استاندارد و باکیفیت استفاده شده است: بدنه از پلی‌آمید ۶۶ با درجه اشتعال‌پذیری V-0، کاور از پلی‌کربنات، شینه از برنج و پیچ‌ها از فولاد با روکش روی (Zinc-Coated Steel). این ترکیب متریال، علاوه بر استحکام مکانیکی، عایق‌بندی مطمئن و ایمنی حرارتی بالایی را برای تابلو فراهم می‌کند.

مشخصات فنی ترمینال توزیع FJ-215/100B

• مدل NS22-FJ215-100B / FJ-215/100B
• نوع محصول ترمینال توزیع / باکس بار
• تعداد پل ۲ پل
• نوع مدار تک‌فاز
• جریان نامی ۱۰۰ آمپر
• ولتاژ نامی ۵۰۰ ولت
• تعداد پیچ ۱۵ پیچ
• ابعاد ۵۰ × ۱۳۰ × ۵۰ میلی‌متر
• استاندارد IEC 60947-7-1
• گواهی‌ها CB / CE / RoHS
• جریان اتصال کوتاه مجاز (Icw) 4.5 کیلوآمپر
• جریان پیک (Ipk) 20 کیلوآمپر

جنس و متریال قطعات

• بدنه (Housing): PA66/V-0 — پلی‌آمید ۶۶، عایق و خودخاموش‌شونده
• کاور (Cover): PC — پلی‌کربنات، شفاف و مقاوم
• شینه (Conductor): Brass — برنج، رسانایی بالا و مقاوم در برابر خوردگی
• پیچ (Screw): Zinc-Coated Steel — فولاد با روکش روی، مقاوم در برابر زنگ‌زدگی

مشخصات سیم‌کشی و نقاط اتصال

• ورودی (Input) A: ۲ نقطه اتصال — گشتاور 2 تا 3 نیوتن‌متر،
• قطر 8.5 میلی‌متر، سطح مقطع سیم 10 تا 25 میلی‌متر مربع (AWG 10 تا 25)
• خروجی (Output) A: ۶ نقطه اتصال — گشتاور 1.2 تا 1.5
• نیوتن‌متر، قطر 4.5 میلی‌متر، سطح مقطع سیم 1.5 تا 4 میلی‌متر مربع (AWG 0.75 تا 4)
• خروجی (Output) B: ۷ نقطه اتصال — گشتاور 2 تا 3
• نیوتن‌متر، قطر 5.5 میلی‌متر، سطح مقطع سیم 2.5 تا 6 میلی‌متر مربع (AWG 1.5 تا 6)

کاربردهای ترمینال توزیع FJ-215/100B

این مدل به دلیل طراحی دو پل و ظرفیت ۱۰۰ آمپر، در موقعیت‌های متنوعی به کار می‌رود:

1. توزیع برق در تابلوهای فرمان و کنترل: ایجاد انشعاب منظم از یک شینه ورودی به چند مصرف‌کننده.
2. تابلوهای توزیع صنعتی و ساختمانی: تقسیم فاز و نول برای مدارهای روشنایی، پریز و موتوری.
3. ماشین‌آلات و خطوط تولید: توزیع ایمن تغذیه میان اجزای مختلف دستگاه.
4. کاهش حجم سیم‌کشی: جایگزینی اتصالات پراکنده و سربندی‌های نامنظم با یک نقطه توزیع استاندارد.
5. پروژه‌های تابلو‌سازی: مرتب‌سازی و یکپارچه‌سازی مسیر جریان در داخل تابلو.

مزایای باکس بار دو پل 100 آمپر

• صرفه‌جویی قابل توجه در زمان نصب: به‌جای چندین اتصال
• جداگانه، توزیع بار در یک نقطه متمرکز انجام می‌شود.
• صرفه‌جویی در فضا: طراحی جمع‌وجور، فضای اشغالی داخل تابلو را کاهش می‌دهد.
• افزایش نظم و زیبایی تابلو: حذف سیم‌بندی‌های درهم و ایجاد ساختار منظم.
• ایمنی بالا: بدنه عایق PA66/V-0 خطر اتصال کوتاه و برق‌گرفتگی را کاهش می‌دهد.
• اتصال مطمئن: پیچ‌های فولادی با روکش روی، اتصال مکانیکی و الکتریکی پایداری ایجاد می‌کنند.
• مقاومت مکانیکی و حرارتی: مناسب برای شرایط کاری صنعتی.

قیمت ترمینال توزیع FJ-215/100B

قیمت ترمینال توزیع FJ-215/100B با توجه به نوسانات بازار، موجودی انبار و تعداد سفارش به‌صورت روزانه تعیین می‌شود. برای دریافت قیمت روز این محصول، با کارشناسان فروش ایستاتجهیز لاله‌زار در ارتباط باشید.

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید ترمینال توزیع FJ-215/100B

خرید ترمینال توزیع به‌صورت تکی و عمده امکان‌پذیر است. برای صدور پیش‌فاکتور، اطلاع از تخفیف‌های همکاری و شرایط تأمین مستمر در پروژه‌های تابلو‌سازی، با ایستاتجهیز لاله‌زار تماس بگیرید یا درخواست خود را ثبت کنید.
