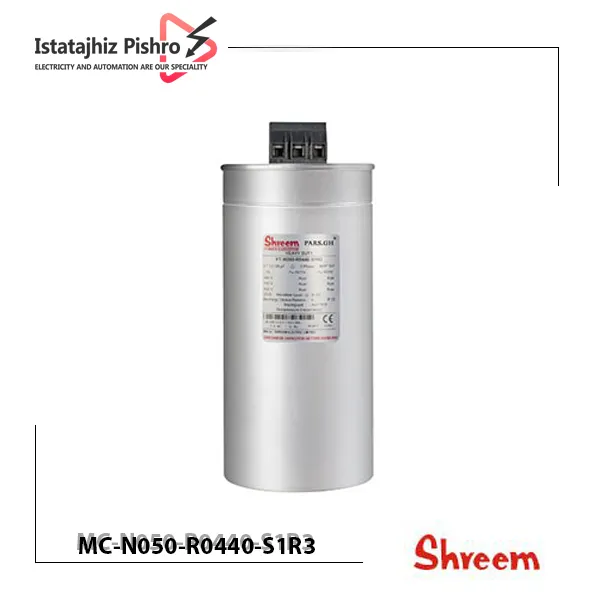

خازن 5 کیلووار سیلندری خشک پارس شریم با کد MC-N050-R0440-S1R3 از جمله محصولات باکیفیت ساخت داخل برای اصلاح ضریب قدرت در شبکه های برق فشار ضعیف است. طراحی سیلندری جمع و جور، بدنه مقاوم در برابر حرارت و رطوبت، و استفاده از مواد خشک عایق با تکنولوژی روز، این خازن را به گزینه ای قابل اطمینان برای تابلو بانک خازنی سه فاز و ساختمانی تبدیل کرده است.
خازن PARS SHREEM MC-N050-R0440-S1R3 یک خازن قدرت سه فاز فشار ضعیف با ساختار سیلندری خشک است که برای جبران توان راکتیو، اصلاح ضریب توان و استفاده در تابلوهای بانک خازنی طراحی شده است. این مدل برای ولتاژ نامی 440VAC و فرکانس 50Hz در اتصال سه فاز دلتا در نظر گرفته شده و ظرفیت نامی آن 5 kVAr است. در کاتالوگ فنی Shreem، ظرفیت این مدل 3×27.42 µF و جریان نامی آن 6.56A اعلام شده است.
ساختار این محصول از نوع Dry Type است؛ یعنی برخلاف خازن های روغنی یا گازی، از ساختار خشک برای عایق بندی و پرکردن المان خازنی استفاده می کند. در اطلاعات محصول پارس شریم نیز نوع متریال داخلی مواد خشک رزینی یا معدنی ذکر شده است. ابعاد نسخه عرضه شده در بازار ایران 75×196 میلی متر اعلام شده است.
این مدل به دلیل ظرفیت نسبتاً پایین، می تواند به خصوص برای پله های کوچک بانک خازنی یا جبران توان راکتیو در بارهای کوچک تر مورد استفاده قرار گیرد. استفاده از چند پله با ظرفیت های مختلف نیز امکان کنترل دقیق تر توان راکتیو را در یک بانک APFC فراهم می کند.
خازن 5 کیلووار چه کاری انجام می دهد؟
کار اصلی این خازن، تولید توان راکتیو خازنی برای جبران توان راکتیو بارهای القایی است.
بسیاری از تجهیزات برق صنعتی مانند:
- الکتروموتورها
- پمپ ها
- فن ها
- کمپرسورها
- ترانسفورماتورها
- دستگاه های جوش
- برخی تجهیزات دارای سیم پیچ
برای عملکرد خود توان راکتیو مصرف می کنند.
وقتی توان راکتیو موردنیاز از شبکه دریافت شود، جریان عبوری از کابل ها، شینه ها، ترانسفورماتور و تجهیزات توزیع افزایش پیدا می کند.
خازن قدرت در محل مصرف، بخشی از توان راکتیو موردنیاز را تأمین می کند.
به زبان ساده:
بار القایی → مصرف توان راکتیو → کاهش ضریب توان
با اضافه شدن خازن:
بار القایی + خازن → جبران توان راکتیو → بهبود ضریب توان
بنابراین این خازن برای تولید انرژی اکتیو نیست؛ کاربرد اصلی آن اصلاح ضریب توان (Power Factor Correction) است.
کاربرد خازن ۵ کیلووار خشک پارس شریم
این خازن سه فاز مناسب استفاده در بانک های خازنی فشار ضعیف، تابلوهای اصلاح ضریب قدرت، سیستم های روشنایی صنعتی و شبکه های دارای بارهای موتوری است. به دلیل طراحی خشک، در محیط هایی با تهویه ضعیف یا نیاز به نگهداری کم، عملکردی مطمئن و ماندگار دارد.
ویژگی ها و مزایای خازن MC-N050-R0440-S1R3
- توان خازنی: ۵ کیلووار سه فاز
- ولتاژ نامی: 440V AC
- طراحی خشک، بدون نشت روغن یا گاز
- مناسب برای محیط های پر گردوغبار یا گرم
- عمر طولانی و افت تلفات کم
- نصب آسان در انواع تابلو برق فشار ضعیف
تجهیزات موردنیاز در بانک خازنی
خود خازن تنها یک بخش از بانک خازنی است.
در یک تابلو APFC معمولاً تجهیزاتی مانند:
خازن + کنتاکتور خازنی + حفاظت + رگولاتور ضریب توان + کابل/شینه
استفاده می شوند.
انتخاب کنتاکتور مناسب اهمیت زیادی دارد؛ زیرا هنگام اتصال خازن، جریان هجومی (Inrush Current) میتواند بسیار بیشتر از جریان نامی باشد.
به همین دلیل برای این محصول نیز استفاده از Capacitor Duty Contactor و حفاظت مناسب توصیه می شود.
اگر چند خازن 5 کیلووار در یک تابلو بهعنوان پله های APFC استفاده شوند، انتخاب صحیح کنتاکتورها، فیوزها و رگولاتور مستقیماً روی عملکرد و عمر بانک تأثیر دارد.
ابعاد و نصب
برای نسخه پارس شریم عرضه شده در بازار ایران، ابعاد محصول:
قطر: 75 میلی متر
ارتفاع: 196 میلی متر
اعلام شده است.
در کاتالوگ فنی Shreem برای همین کد محصول، ابعاد 65×150 میلی متر ثبت شده است.
این اختلاف را نباید نادیده گرفت. اگر محصول قرار است در یک تابلو موجود جایگزین شود یا طراحی مکانیکی تابلو بر اساس ابعاد خازن انجام شود، اندازه واقعی محصولی که قرار است خریداری شود باید از روی پلاک، دیتاشیت همان سری یا اندازه گیری فیزیکی تأیید شود.
هنگام نصب نیز باید فضای کافی برای:
- ترمینال
- کابل کشی
- شینه
- تهویه
- کنتاکتور
- حفاظت
- دسترسی تعمیراتی
در نظر گرفته شود.
نکات مهم قبل از خرید
اگر قصد خرید یا تعویض این خازن را دارید، این موارد را بررسی کنید:
1. ولتاژ را بررسی کنید
این مدل 440V است، نه یک خازن 5kVAr با ولتاژ نامی 400V.
2. توان واقعی در شبکه 400V را در نظر بگیرید
در 400V، توان آن حدود 4.13kVAr است.
3. نوع ساختار را بررسی کنید
این محصول Dry Type است؛ بنابراین با مدل های گازی و روغنی یکسان نیست.
4. کد مدل را تطبیق دهید
MC-N050-R0440-S1R3
5. هارمونیک شبکه را بررسی کنید
اگر شبکه دارای VFD، UPS یا بارهای غیرخطی زیاد است، قبل از انتخاب بانک خازنی، کیفیت توان بررسی شود.
6. ظرفیت پله را درست انتخاب کنید
5 کیلووار برای یک پله کوچک مناسب است، اما ظرفیت نهایی باید بر اساس توان راکتیو واقعی تعیین شود.
7. ابعاد واقعی را قبل از نصب بررسی کنید
به خصوص برای تعمیر تابلوهای موجود، اختلاف ابعاد بین مستندات مختلف اهمیت دارد.
خرید خازن سه فاز فشار ضعیف پارس شریم
برای خرید خازن سه فاز فشار ضعیف مدل MC-N050-R0440-S1R3، فروشگاه ایستاتجهیز آماده ارائه مشاوره فنی، تضمین اصالت کالا و ارسال فوری به سراسر کشور است. این خازن انتخابی اقتصادی برای پروژه های برق صنعتی، ساختمانی و تابلو برق می باشد.
راه های ارتباط با ایستاتجهیز:
📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام رسان ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز
- مناسب برای شبکه های سه فاز فشار ضعیف
- مناسب برای پله های کوچک بانک خازنی
- مناسب برای جبران توان راکتیو بارهای القایی کوچک تر
- برای شبکههای دارای هارمونیک شدید، استفاده بدون بررسی THD مناسب نیست.
- برای استفاده در APFC به تجهیزات سوئیچینگ و حفاظتی مناسب نیاز دارد.
- جریان هجومی هنگام سوئیچینگ باید در طراحی بانک لحاظ شود.
