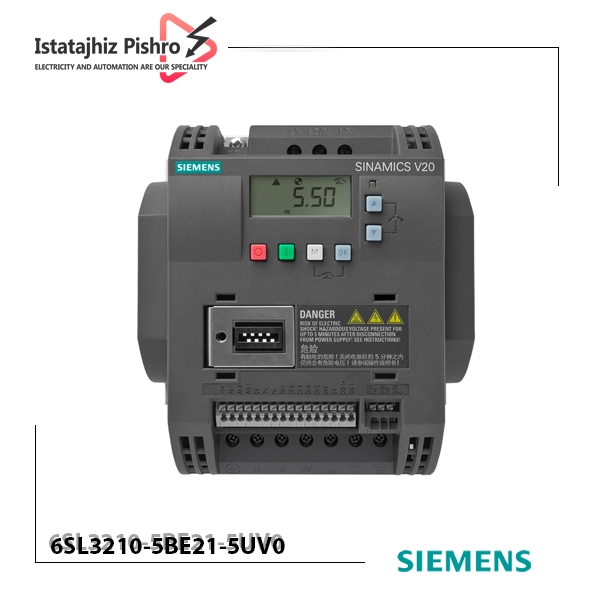

درایو SINAMICS V20 یکی از درایوهای اقتصادی و کاربردی برند زیمنس برای کنترل دور موتورهای سه‌فاز آسنکرون است. مدل 1.5 کیلووات این خانواده برای موتورهای سه فاز با توان نامی 1.5kW طراحی شده و از شبکه 380 تا 480 ولت سه‌فاز تغذیه می‌شود. محدوده فرکانس ورودی این مدل 47 تا 63 هرتز است و درایو قابلیت اضافه‌بار 150 درصد برای 60 ثانیه را ارائه می‌کند.
اینورتر V20 برای کاربردهایی طراحی شده که در آنها کنترل سرعت، راه اندازی نرم موتور، کاهش جریان راه اندازی و کنترل بهتر فرآیند نسبت به راه اندازی مستقیم موتور اهمیت دارد. از کاربردهای رایج آن می توان به فن‌ها، پمپ‌ها، نوار نقاله ها، ماشین آلات ساده، سیستم‌های انتقال مواد و تجهیزات عمومی صنعتی اشاره کرد.

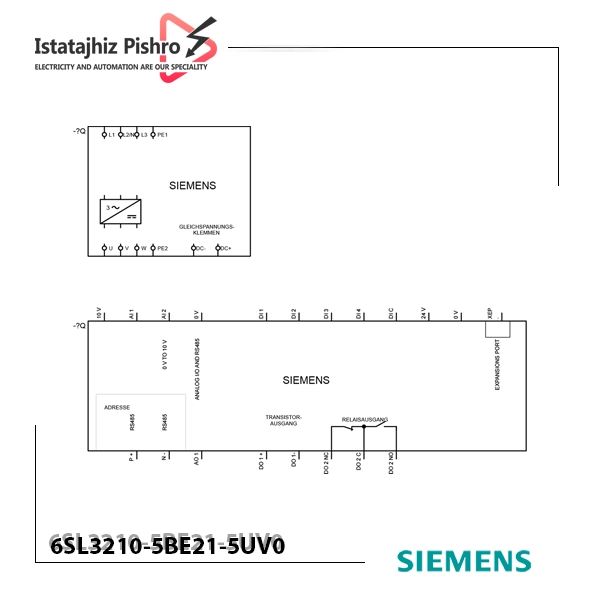

در نسخه 6SL3210-5BE21-5CV1 فیلتر EMC کلاس C3 به‌صورت داخلی تعبیه شده و تجهیز دارای ورودی ها و خروجی های دیجیتال و آنالوگ و ارتباط USS/MODBUS RTU است. همچنین واحد ترمز داخلی در این نسخه وجود دارد که برای برخی کاربردهای دارای نیاز به ترمز دینامیکی، مزیت مهمی محسوب می‌شود.
اینورتر V20 یک درایو برای چه نوع موتوری است؟
SINAMICS V20 اساساً برای کنترل موتورهای سه‌فاز آسنکرون طراحی شده است. بنابراین در انتخاب این مدل درایو زیمنس باید مشخصات پلاک موتور، از جمله توان، ولتاژ، جریان، فرکانس و دور نامی با مشخصات درایو تطبیق داده شود. زیمنس V20 را به‌عنوان یک خانواده اینورتر برای کنترل سرعت موتورهای آسنکرون سه‌فاز معرفی می‌کند.
به همین دلیل، صرفاً اینکه موتور روی پلاک «1.5kW» درج شده باشد برای انتخاب نهایی کافی نیست. جریان نامی موتور یکی از مهم‌ترین پارامترهای تنظیم درایو است و باید با جریان خروجی قابل ارائه توسط مدل انتخاب‌شده هماهنگ باشد.
عملکرد درایو 1.5 کیلووات زیمنس
درایو فرکانس متغیر با تبدیل توان ورودی AC به DC در لینک میانی و سپس تولید ولتاژ و فرکانس کنترل‌شده در خروجی، سرعت و گشتاور موتور را کنترل می‌کند.
در عمل، کاربر می‌تواند فرکانس خروجی را متناسب با فرآیند تغییر دهد و به این ترتیب سرعت موتور نیز کنترل شود. این ویژگی در کاربردهایی که موتور نباید همیشه با سرعت نامی کار کند، می‌تواند علاوه بر بهبود کنترل فرآیند، به کاهش مصرف انرژی نیز کمک کند.
در V20 روش‌های مختلف کنترل موتور در دسترس است و تنظیم صحیح پارامترهای موتور، شتاب و کاهش سرعت و محدودیت‌های جریان برای عملکرد پایدار اهمیت دارد.
کاربردهای رایج
اینورتر 1.5 کیلووات زیمنس V20 برای طیف وسیعی از کاربردهای عمومی مناسب است، از جمله:
- نوار نقاله‌های کوچک
- فن و هواکش
- پمپ‌های صنعتی
- ماشین‌آلات بسته‌بندی
- ماشین‌آلات تولیدی
- سیستم‌های انتقال مواد
- تجهیزات جابه‌جایی
- ماشین‌آلات کارگاهی
- کمپرسورها در کاربردهای سازگار با مشخصات درایو
- سیستم‌های کنترل سرعت موتورهای سه‌فاز
برای بارهای بسیار سنگین، کاربردهای با گشتاور بالا در سرعت پایین یا فرآیندهایی که کنترل بسیار دقیق حرکت و گشتاور لازم دارند، ممکن است انتخاب یک درایو رده بالاتر مانند SINAMICS G120C یا خانواده‌های پیشرفته‌تر منطقی‌تر باشد.
نکات مهم نصب درایو
درایو فرکانس متغیر یک تجهیز الکترونیک قدرت است و نصب آن باید توسط تکنسین آشنا با سیستم‌های درایو انجام شود.
پیش از نصب، باید مواردی مانند ولتاژ شبکه، جریان موتور، سطح مقطع کابل، حفاظت ورودی، اتصال زمین، شرایط تهویه و فاصله‌های لازم در تابلو بررسی شوند.
در خروجی درایو، قطع و وصل موتور با کنتاکتور در حالت RUN بدون بررسی دستورالعمل سازنده می‌تواند باعث ایجاد شرایط نامناسب برای IGBTهای خروجی شود. همچنین کابل موتور باید تا حد امکان با الزامات EMC سازگار باشد.
هنگام سرویس نیز صرف خاموش کردن فرمان RUN کافی نیست؛ لینک DC درایو می‌تواند پس از قطع برق برای مدتی دارای ولتاژ خطرناک باشد. قبل از کار روی مدار قدرت باید فرآیند ایمن‌سازی، قطع منبع، انتظار زمان تخلیه و اندازه‌گیری ولتاژ انجام شود.
