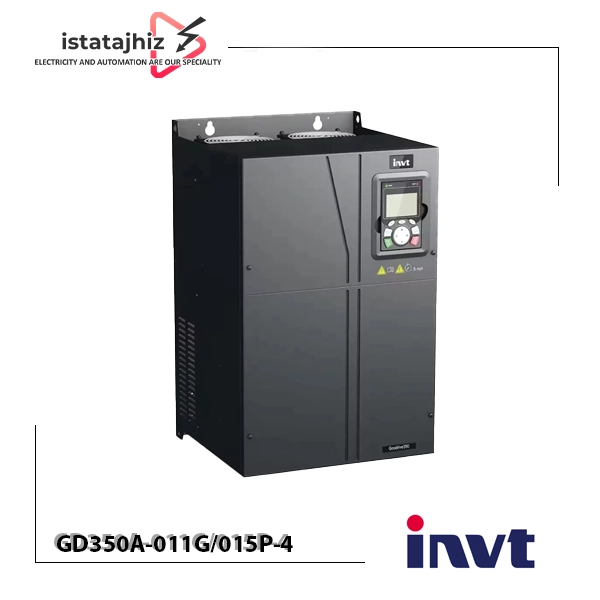

درایو اینورتر سه فاز 11 کیلووات اینوت مدل GD350A-011G/015P-4

درایو اینورتر سه فاز 11 کیلووات اینوت مدل GD350A-011G/015P-4 یکی از درایوهای فرکانس متغیر سری GD350A شرکت INVT است که برای کنترل سرعت، گشتاور و عملکرد موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل در ریتینگ G دارای توان نامی 11 کیلووات، جریان ورودی 32 آمپر و جریان خروجی 25 آمپر است. همچنین ساختار مدل 011G/015P نشان می‌دهد که این درایو در ریتینگ P برای توان 15 کیلووات نیز قابل استفاده است.

درایو GD350A-011G/015P-4 دارای ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز بوده و امکان تنظیم فرکانس خروجی در محدوده 0.01 تا 400 هرتز را فراهم می‌کند.

این مدل با توجه به قابلیت‌های کنترلی سری GD350A، برای ماشین‌آلات، تجهیزات صنعتی و سیستم‌هایی که به کنترل دقیق‌تر سرعت و عملکرد موتور نیاز دارند، گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی درایو اینورتر INVT GD350A-011G/015P-4

• برند INVT / اینوت
• سری GD350A
• مدل GD350A-011G/015P-4
• توان نامی G 11 کیلووات
• توان نامی P 15 کیلووات
• نوع سه فاز
• ولتاژ ورودی 380 ولت سه فاز
• ولتاژ خروجی 380 ولت سه فاز
• جریان ورودی G 32 آمپر
• جریان خروجی G 25 آمپر
• فرکانس خروجی 0.01 تا 400 هرتز
• صفحه‌کلید جداشونده دارد
• اتصال صفحه‌کلید از طریق کابل شبکه

درایو اینورتر GD350A-011G/015P-4 چیست؟

GD350A-011G/015P-4 یک درایو فرکانس متغیر یا VFD است که برای کنترل موتورهای AC سه فاز مورد استفاده قرار می‌گیرد.

وظیفه اصلی درایو اینورتر، کنترل پارامترهایی مانند فرکانس و ولتاژ خروجی برای تنظیم سرعت و عملکرد موتور است. با استفاده از درایو می‌توان سرعت موتور را با نیاز فرآیند هماهنگ کرد و عملکرد تجهیزات را کنترل‌شده‌تر کرد.

سری GD350A درایوهای چندمنظوره INVT محسوب می‌شود و برای کاربردهایی که به کنترل موتور و امکانات کنترلی و توسعه‌ای بیشتری نیاز دارند، طراحی شده است.

تفاوت ریتینگ G و P در GD350A-011G/015P-4

مدل GD350A-011G/015P-4 دارای دو ریتینگ G و P است که هنگام انتخاب درایو باید به آن‌ها توجه شود.

ریتینگ G؛ توان 11 کیلووات

در حالت G یا Constant Torque، این مدل برای توان 11 کیلووات و جریان خروجی 25 آمپر در نظر گرفته شده است.

این ریتینگ برای کاربردهایی که بار دارای گشتاور ثابت است و موتور به ظرفیت گشتاور مناسبی در شرایط کاری مختلف نیاز دارد، کاربرد دارد.

ریتینگ P؛ توان 15 کیلووات

در حالت P یا Variable Torque، ظرفیت این مدل به 15 کیلووات می‌رسد.

این ریتینگ بیشتر برای بارهای گشتاور متغیر مانند برخی سیستم‌های پمپ و فن مورد استفاده قرار می‌گیرد.

بنابراین انتخاب ریتینگ مناسب باید بر اساس نوع بار، جریان موتور و شرایط کاری واقعی انجام شود.

جریان خروجی 25 آمپر

یکی از مهم‌ترین مشخصات GD350A-011G/015P-4، جریان خروجی 25 آمپر در ریتینگ G است.

در انتخاب درایو اینورتر، جریان موتور اهمیت زیادی دارد و نباید تنها توان موتور مورد توجه قرار گیرد.

برای انتخاب صحیح، جریان درج‌شده روی پلاک موتور باید با ظرفیت خروجی درایو مقایسه شود. در کاربردهایی که موتور تحت اضافه‌بار یا شرایط کاری سنگین قرار دارد، ظرفیت جریان و قابلیت اضافه‌بار درایو نیز باید بررسی شود.

فرکانس خروجی 0.01 تا 400 هرتز

درایو اینورتر GD350A-011G/015P-4 امکان تنظیم فرکانس خروجی در محدوده ارائه‌شده تا 400 هرتز را دارد.

فرکانس خروجی یکی از مهم‌ترین پارامترهای کنترل سرعت موتورهای AC است. با تغییر فرکانس، سرعت موتور متناسب با نیاز فرآیند قابل تنظیم خواهد بود.

این ویژگی در ماشین‌آلات و تجهیزاتی که نیاز به سرعت‌های مختلف دارند، اهمیت زیادی دارد.

ورودی و خروجی 380 ولت سه فاز

این مدل دارای ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز است.

برق سه فاز ورودی به درایو متصل شده و خروجی سه فاز درایو برای تغذیه موتور مورد استفاده قرار می‌گیرد.

پیش از نصب باید ولتاژ، جریان و نحوه اتصال موتور با مشخصات درایو مطابقت داده شود تا عملکرد سیستم به‌صورت صحیح انجام شود.

صفحه‌کلید جداشونده درایو GD350A

طبق مشخصات ارائه‌شده برای این محصول، صفحه‌کلید درایو قابلیت جدا شدن و اتصال از طریق کابل شبکه را دارد.

این قابلیت برای طراحی تابلو برق کاربردی است؛ زیرا می‌توان بدنه اصلی درایو را در داخل تابلو نصب کرد و صفحه‌کلید را در محل مناسب‌تری مانند درب تابلو قرار داد.

با این روش، اپراتور می‌تواند به تنظیمات و پارامترهای درایو دسترسی داشته باشد، بدون اینکه لازم باشد به بدنه اصلی درایو دسترسی مستقیم داشته باشد.

قابلیت‌های درایو اینورتر GD350A

سری GD350A با هدف ارائه کنترل پیشرفته‌تر موتور طراحی شده و نسبت به درایوهای عمومی ساده، امکانات کنترلی و توسعه‌ای بیشتری دارد.

برخی از قابلیت‌های این سری عبارت‌اند از:

کنترل V/F
کنترل برداری بدون انکودر
کنترل برداری حلقه‌بسته با تجهیزات مناسب
پشتیبانی از موتورهای القایی
پشتیبانی از موتورهای سنکرون در کاربردهای سازگار
امکان استفاده از کارت‌های توسعه
امکان استفاده از کارت‌های ارتباطی
ارتباط RS485
قابلیت توسعه ورودی و خروجی
امکانات کنترلی متنوع برای کاربردهای صنعتی
امکان استفاده از برخی قابلیت‌های ایمنی مانند STO در ساختارهای پشتیبانی‌شده

این قابلیت‌ها باعث می‌شوند سری GD350A برای پروژه‌هایی که به انعطاف‌پذیری و امکانات کنترلی بیشتر نیاز دارند، گزینه مناسبی باشد.

کاربردهای درایو اینورتر 11 کیلووات اینوت

درایو GD350A-011G/015P-4 با توجه به توان و امکانات کنترلی خود می‌تواند در کاربردهای مختلف صنعتی مورد استفاده قرار گیرد:

• پمپ‌های آب و صنعتی
• فن و هواکش
• سیستم‌های تهویه
• نوار نقاله
• ماشین‌آلات تولیدی
• دستگاه‌های بسته‌بندی
• تجهیزات انتقال مواد
• ماشین‌آلات نساجی
• تجهیزات فرآیندی
• خطوط تولید
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات صنعتی
• تجهیزات کنترل سرعت موتور
• کاربردهای دارای موتور سه فاز

مزایای درایو اینورتر INVT GD350A-011G/015P-4

توان 11 کیلووات در ریتینگ G

این مدل در حالت G برای موتورهای دارای توان نامی 11 کیلووات در نظر گرفته شده است.

ظرفیت 15 کیلووات در ریتینگ P

در کاربردهای گشتاور متغیر، ریتینگ P ظرفیت 15 کیلووات را ارائه می‌دهد.

جریان خروجی 25 آمپر

جریان خروجی 25 آمپر در ریتینگ G امکان استفاده از این درایو را برای موتورهایی با جریان نامی متناسب فراهم می‌کند.

ورودی و خروجی سه فاز

ورودی و خروجی 380 ولت سه فاز باعث می‌شود این مدل برای بسیاری از سیستم‌های صنعتی متداول مناسب باشد.

فرکانس خروجی گسترده

محدوده فرکانس خروجی تا 400 هرتز امکان تنظیم سرعت موتور را در طیف وسیعی از کاربردها فراهم می‌کند.

کنترل پیشرفته موتور

سری GD350A از روش‌های کنترلی مختلف از جمله V/F و کنترل برداری پشتیبانی می‌کند.

قابلیت توسعه

امکان استفاده از کارت‌های توسعه و ارتباطی، انعطاف‌پذیری بیشتری برای پروژه‌های صنعتی ایجاد می‌کند.

صفحه‌کلید جداشونده

طبق مشخصات ارائه‌شده، صفحه‌کلید این مدل قابلیت جدا شدن و اتصال از طریق کابل شبکه را دارد.

راهنمای نصب درایو اینورتر GD350A-011G/015P-4

نصب و راه‌اندازی این درایو باید توسط تکنسین متخصص و مطابق دستورالعمل سازنده انجام شود.

• پیش از نصب، برق مدار را کاملاً قطع کنید.
• از تطابق برق ورودی با 380 ولت سه فاز اطمینان حاصل کنید.
• فضای کافی برای نصب و گردش هوا در نظر بگیرید.
• کابل‌های ورودی و خروجی را متناسب با جریان مدار انتخاب کنید.
• موتور را مطابق نقشه سیم‌کشی به خروجی درایو متصل کنید.
• اتصال ارت را به‌صورت صحیح اجرا کنید.
• مسیر کابل‌های قدرت و فرمان را تا حد امکان از یکدیگر جدا کنید.
• اطلاعات پلاک موتور را در پارامترهای درایو وارد کنید.
• جهت چرخش موتور را پس از راه‌اندازی بررسی کنید.
• پیش از برق‌دار کردن نهایی، تمام اتصالات و تجهیزات حفاظتی را بررسی کنید.

نکته ایمنی: انتخاب کابل، تجهیزات حفاظتی، تنظیم پارامترها و راه‌اندازی درایو اینورتر باید توسط فرد متخصص و مطابق دفترچه فنی سازنده انجام شود.

نکات مهم هنگام خرید GD350A-011G/015P-4

توان موتور

برای کاربردهای G، توان موتور باید با ظرفیت 11 کیلووات درایو مطابقت داشته باشد.

جریان موتور

جریان نامی موتور باید با جریان خروجی 25 آمپر مقایسه شود.

ولتاژ موتور

موتور باید با خروجی 380 ولت سه فاز سازگار باشد.

نوع بار

نوع بار مشخص می‌کند استفاده از ریتینگ G یا P مناسب‌تر است.

شرایط راه‌اندازی

میزان اضافه‌بار، گشتاور راه‌اندازی و شرایط کاری موتور باید هنگام انتخاب درایو بررسی شوند.

شرایط محیطی

دمای محیط، تهویه، رطوبت، گردوغبار و محل نصب درایو نیز باید مورد توجه قرار گیرند.

قیمت درایو اینورتر سه فاز 11 کیلووات اینوت

قیمت درایو اینورتر INVT GD350A-011G/015P-4 به موجودی، شرایط بازار و زمان خرید بستگی دارد.

برای اطلاع از قیمت روز، موجودی و شرایط فروش این مدل می‌توانید با کارشناسان ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل GD350A-011G/015P-4 را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید درایو اینورتر INVT GD350A-011G/015P-4 از ایستاتجهیز

اگر به دنبال یک درایو اینورتر سه فاز 11 کیلووات با قابلیت‌های کنترلی پیشرفته برای موتورهای صنعتی هستید، مدل INVT GD350A-011G/015P-4 می‌تواند گزینه مناسبی برای بررسی باشد.

این مدل در ریتینگ G دارای 11 کیلووات توان و 25 آمپر جریان خروجی است و در ریتینگ P برای 15 کیلووات طراحی شده است.

پیش از خرید درایو اینورتر صنعتی ، مشخصات توان موتور، جریان نامی، ولتاژ، نوع بار، شرایط راه‌اندازی و محیط نصب را با ظرفیت درایو مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

درایو اینورتر سه فاز 11 کیلووات اینوت مدل GD350A-011G/015P-4 یکی از مدل‌های سری GD350A شرکت INVT است که برای کنترل موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل در ریتینگ G دارای توان 11 کیلووات، جریان ورودی 32 آمپر و جریان خروجی 25 آمپر است و در ریتینگ P برای توان 15 کیلووات قابل استفاده است.

ورودی و خروجی 380 ولت سه فاز، محدوده فرکانس خروجی 0.01 تا 400 هرتز، قابلیت‌های کنترلی پیشرفته سری GD350A و امکان صفحه‌کلید جداشونده طبق مشخصات ارائه‌شده، این مدل را برای طیف متنوعی از کاربردهای صنعتی مناسب می‌کند.

در زمان انتخاب این درایو، بررسی توان موتور، جریان نامی، ولتاژ، نوع بار، شرایط راه‌اندازی و شرایط محیطی ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر مناسب، با کارشناسان ایستاتجهیز تماس بگیرید.
