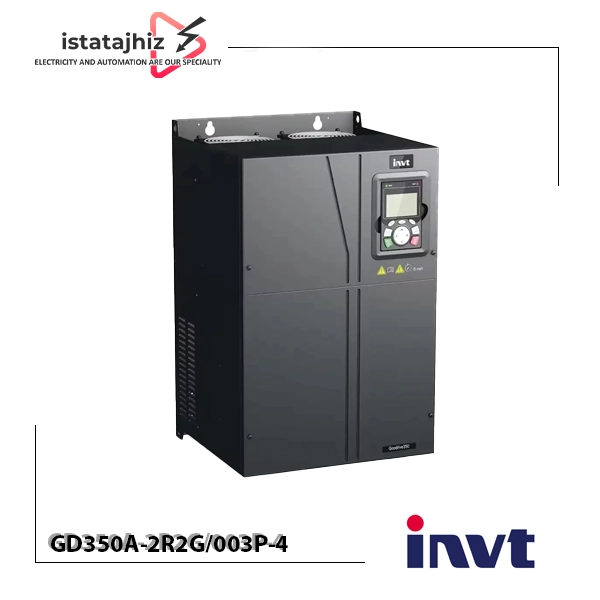

درایو اینورتر سه فاز 2.2 کیلووات اینوت GD350A-2R2G/003P-4

درایو اینورتر سه فاز 2.2 کیلووات اینوت مدل GD350A-2R2G/003P-4 یکی از مدل‌های سری GD350A شرکت INVT است که برای کنترل سرعت، گشتاور و عملکرد موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل در ریتینگ G دارای توان نامی 2.2 کیلووات، جریان ورودی 5.8 آمپر و جریان خروجی 5 آمپر است. همچنین ساختار 2R2G/003P نشان می‌دهد که همین مدل در ریتینگ P برای توان 3 کیلووات و بار با گشتاور متغیر نیز قابل استفاده است.

درایو GD350A-2R2G/003P-4 دارای ورودی 380 ولت سه فاز و خروجی 380 ولت سه فاز است و طبق مشخصات ارائه‌شده، محدوده فرکانس خروجی آن 0.01 تا 400 هرتز است.

این مدل با امکانات کنترلی سری GD350A، برای ماشین‌آلات، تجهیزات اتوماسیون صنعتی و سیستم‌هایی که به کنترل دقیق سرعت موتور نیاز دارند، گزینه‌ای مناسب محسوب می‌شود.

مشخصات فنی درایو اینورتر INVT GD350A-2R2G/003P-4

• برند INVT / اینوت
• سری GD350A
• مدل GD350A-2R2G/003P-4
• توان نامی G 2.2 کیلووات
• توان نامی P 3 کیلووات
• نوع سه فاز
• ولتاژ ورودی 380 ولت سه فاز
• ولتاژ خروجی 380 ولت سه فاز
• جریان ورودی G 5.8 آمپر
• جریان خروجی G 5 آمپر
• جریان خروجی P 7 آمپر
• فرکانس خروجی 0.01 تا 400 هرتز
• صفحه‌کلید جداشونده دارد
• اتصال صفحه‌کلید از طریق کابل شبکه

مشخصات نامی مدل GD350A-2R2G/003P-4 در مستندات رسمی INVT شامل 2.2 کیلووات و 5 آمپر در حالت گشتاور ثابت و 3 کیلووات و 7 آمپر در حالت گشتاور متغیر است.

درایو اینورتر GD350A-2R2G/003P-4 چیست؟

GD350A-2R2G/003P-4 یک درایو فرکانس متغیر یا VFD است که برای کنترل موتورهای AC سه فاز مورد استفاده قرار می‌گیرد.

درایو اینورتر با کنترل فرکانس و ولتاژ خروجی، امکان تنظیم سرعت موتور را فراهم می‌کند. در نتیجه می‌توان سرعت موتور را با نیاز فرآیند هماهنگ کرد و عملکرد تجهیزات را کنترل‌شده‌تر نمود.

سری GD350A درایوهای چندمنظوره و با عملکرد بالا محسوب می‌شود و برای پروژه‌هایی طراحی شده است که علاوه بر کنترل سرعت موتور، به امکانات کنترلی و توسعه‌ای بیشتری نیاز دارند.

تفاوت ریتینگ G و P در GD350A-2R2G/003P-4

یکی از نکات مهم هنگام انتخاب این مدل، توجه به دو ریتینگ G و P است.

ریتینگ G؛ توان 2.2 کیلووات

در ریتینگ G یا Constant Torque، مدل GD350A-2R2G/003P-4 برای توان 2.2 کیلووات و جریان خروجی 5 آمپر در نظر گرفته شده است.

این حالت برای کاربردهایی که بار دارای گشتاور ثابت است، اهمیت بیشتری دارد.

ریتینگ P؛ توان 3 کیلووات

در ریتینگ P یا Variable Torque، همین مدل برای توان 3 کیلووات و جریان خروجی 7 آمپر مشخص شده است.

این ریتینگ برای بارهای گشتاور متغیر، مانند برخی کاربردهای پمپ و فن، مورد استفاده قرار می‌گیرد.

بنابراین هنگام خرید درایو اینوت ، نوع بار و جریان واقعی موتور باید مشخص شود تا ریتینگ مناسب انتخاب شود.

جریان ورودی 5.8 آمپر

جریان ورودی اعلام‌شده برای ریتینگ G این مدل 5.8 آمپر است.

این پارامتر هنگام طراحی تابلو برق و انتخاب تجهیزات حفاظتی اهمیت دارد. با این حال، انتخاب کابل و تجهیزات ورودی باید بر اساس دستورالعمل سازنده، شرایط کاری و طراحی واقعی مدار انجام شود.

جریان خروجی 5 آمپر

در ریتینگ G، جریان خروجی نامی درایو 5 آمپر است.

این مقدار یکی از مهم‌ترین معیارها برای تطبیق درایو با موتور محسوب می‌شود. بنابراین علاوه بر توان 2.2 کیلووات، جریان درج‌شده روی پلاک موتور نیز باید بررسی شود.

اگر جریان نامی موتور از ظرفیت خروجی درایو بیشتر باشد، این مدل برای آن موتور مناسب نخواهد بود.

فرکانس خروجی 0.01 تا 400 هرتز

طبق مشخصات ارائه‌شده برای این محصول، فرکانس خروجی درایو در محدوده 0.01 تا 400 هرتز قرار دارد.

فرکانس خروجی یکی از پارامترهای اصلی کنترل سرعت موتورهای AC است. با تغییر فرکانس، سرعت موتور متناسب با نیاز فرآیند قابل تنظیم خواهد بود.

این قابلیت در ماشین‌آلاتی که نیاز به تغییر سرعت دارند، کاربرد زیادی دارد.

ورودی و خروجی 380 ولت سه فاز

درایو GD350A-2R2G/003P-4 دارای ورودی 380 ولت سه فاز و خروجی سه فاز متناسب با شبکه 380 ولت است.

برق سه فاز ورودی به درایو متصل شده و خروجی سه فاز برای تغذیه موتور مورد استفاده قرار می‌گیرد.

پیش از نصب، ولتاژ موتور، جریان نامی و نحوه اتصال سیم‌پیچ‌های آن باید با مشخصات پلاک موتور و دستورالعمل سازنده تطبیق داده شود.

صفحه‌کلید جداشونده درایو GD350A

طبق مشخصات ارائه‌شده برای این محصول، صفحه‌کلید قابلیت جدا شدن و اتصال از طریق کابل شبکه را دارد.

این قابلیت امکان نصب بدنه اصلی درایو در داخل تابلو و قرار دادن پنل کنترل در محل مناسب‌تری مانند درب تابلو را فراهم می‌کند.

در نتیجه اپراتور می‌تواند بدون دسترسی مستقیم به بدنه درایو، تنظیمات و پارامترهای موردنیاز را از طریق صفحه‌کلید انجام دهد.

قابلیت‌های درایو اینورتر GD350A

سری GD350A یک خانواده درایو چندمنظوره با امکانات کنترلی متنوع است.

برخی قابلیت‌های این سری عبارت‌اند از:

• کنترل V/F
• کنترل برداری بدون انکودر
• کنترل برداری حلقه‌بسته با تجهیزات مناسب
• پشتیبانی از موتورهای القایی
• پشتیبانی از برخی موتورهای سنکرون
• امکان استفاده از کارت‌های توسعه
• امکان استفاده از کارت‌های ارتباطی
• ارتباط RS485
• قابلیت توسعه ورودی و خروجی
• امکانات کنترلی متنوع برای کاربردهای صنعتی
• قابلیت‌های حفاظتی مختلف
• پشتیبانی از برخی امکانات ایمنی مانند STO در ساختارهای پشتیبانی‌شده

این قابلیت‌ها باعث می‌شوند GD350A برای کاربردهای متنوع صنعتی و ماشین‌آلاتی که به کنترل دقیق‌تر موتور نیاز دارند، انعطاف‌پذیری مناسبی داشته باشد.

کاربردهای درایو اینورتر سه فاز 2.2 کیلووات اینوت

درایو GD350A-2R2G/003P-4 می‌تواند در کاربردهای مختلف کنترل موتور مورد استفاده قرار گیرد، از جمله:

• پمپ‌های آب
• پمپ‌های صنعتی
• فن و هواکش
• سیستم‌های تهویه
• نوار نقاله
• ماشین‌آلات تولیدی
• دستگاه‌های بسته‌بندی
• تجهیزات انتقال مواد
• ماشین‌آلات نساجی
• تجهیزات اتوماسیون صنعتی
• خطوط تولید
• ماشین‌آلات صنعتی
• تجهیزات کنترل سرعت موتور
• کاربردهای دارای موتور سه فاز

مزایای درایو اینورتر INVT GD350A-2R2G/003P-4

توان 2.2 کیلووات در ریتینگ G

این مدل در حالت گشتاور ثابت برای توان 2.2 کیلووات طراحی شده و جریان خروجی آن 5 آمپر است.

ظرفیت 3 کیلووات در ریتینگ P

در حالت گشتاور متغیر، ظرفیت مدل به 3 کیلووات می‌رسد و جریان خروجی آن 7 آمپر است.

ورودی و خروجی سه فاز

ورودی سه فاز و خروجی سه فاز، این مدل را برای بسیاری از موتورهای صنعتی متداول مناسب می‌کند.

جریان خروجی مناسب

جریان خروجی 5 آمپر در ریتینگ G امکان کنترل موتورهای متناسب با ظرفیت درایو را فراهم می‌کند.

فرکانس خروجی گسترده

محدوده فرکانس ارائه‌شده تا 400 هرتز امکان تنظیم سرعت موتور را در طیف وسیعی از کاربردها فراهم می‌کند.

امکانات کنترلی پیشرفته

سری GD350A از روش‌های مختلف کنترل موتور مانند V/F و کنترل برداری پشتیبانی می‌کند.

قابلیت توسعه

امکان استفاده از کارت‌های توسعه و ارتباطی، انعطاف‌پذیری بیشتری برای پروژه‌های صنعتی فراهم می‌کند.

صفحه‌کلید جداشونده

طبق مشخصات ارائه‌شده، صفحه‌کلید قابلیت جدا شدن و اتصال از طریق کابل شبکه را دارد.

راهنمای نصب درایو اینورتر GD350A-2R2G/003P-4

نصب و راه‌اندازی درایو باید توسط تکنسین متخصص و مطابق دفترچه سازنده انجام شود.

• پیش از نصب، برق مدار را کاملاً قطع کنید.
• از تطابق برق ورودی با 380 ولت سه فاز اطمینان حاصل کنید.
• فضای کافی برای نصب و گردش هوا در نظر بگیرید.
• کابل‌های ورودی و خروجی را متناسب با جریان مدار انتخاب کنید.
• ورودی سه فاز را مطابق نقشه دستگاه به ترمینال‌های مربوطه متصل کنید.
• موتور را مطابق نقشه سیم‌کشی به خروجی سه فاز درایو متصل کنید.
• اتصال ارت را به‌صورت صحیح اجرا کنید.
• اطلاعات پلاک موتور را در پارامترهای درایو وارد کنید.
• جهت چرخش موتور را پس از راه‌اندازی بررسی کنید.
• پیش از برق‌دار کردن نهایی، تمام اتصالات و تجهیزات حفاظتی را بررسی کنید.

نکته ایمنی: انتخاب کابل، تجهیزات حفاظتی، تنظیم پارامترها و راه‌اندازی درایو اینورتر باید توسط فرد متخصص و مطابق دستورالعمل سازنده انجام شود.

نکات مهم هنگام خرید GD350A-2R2G/003P-4

1. توان موتور

برای کاربردهای گشتاور ثابت، توان موتور باید با ظرفیت 2.2 کیلووات درایو هماهنگ باشد.

2. جریان موتور

جریان نامی موتور را با جریان خروجی 5 آمپر در ریتینگ G مقایسه کنید.

3. ولتاژ موتور

موتور باید با خروجی 380 ولت سه فاز سازگار باشد.

4. نوع بار

مشخص کنید بار موتور گشتاور ثابت دارد یا گشتاور متغیر تا ریتینگ G یا P به‌درستی انتخاب شود.

5. شرایط راه‌اندازی

گشتاور راه‌اندازی، اضافه‌بار و تعداد دفعات استارت و توقف موتور باید بررسی شوند.

6. شرایط محیطی

دمای محیط، تهویه، رطوبت و گردوغبار محل نصب نیز باید در انتخاب درایو مورد توجه قرار گیرند.

قیمت درایو اینورتر سه فاز 2.2 کیلووات اینوت

قیمت درایو اینورتر INVT GD350A-2R2G/003P-4 به موجودی، شرایط بازار و زمان خرید بستگی دارد.

برای اطلاع از قیمت روز، موجودی و شرایط فروش این مدل می‌توانید با کارشناسان ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام قیمت، کد کامل GD350A-2R2G/003P-4 را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید درایو اینورتر INVT GD350A-2R2G/003P-4 از ایستاتجهیز

اگر به دنبال یک درایو اینورتر سه فاز 2.2 کیلووات برای کنترل موتورهای سه فاز هستید، مدل INVT GD350A-2R2G/003P-4 می‌تواند گزینه مناسبی برای بررسی باشد.

این مدل در ریتینگ G دارای 2.2 کیلووات توان و 5 آمپر جریان خروجی است و در ریتینگ P برای 3 کیلووات و 7 آمپر طراحی شده است.

پیش از خرید درایو اینورتر صنعتی ، مشخصات توان موتور، جریان نامی، ولتاژ، نوع بار، شرایط راه‌اندازی و محیط نصب را با ظرفیت درایو مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

درایو اینورتر سه فاز 2.2 کیلووات اینوت مدل GD350A-2R2G/003P-4 یکی از مدل‌های سری GD350A شرکت INVT است که برای کنترل موتورهای سه فاز در کاربردهای صنعتی طراحی شده است.

این مدل در ریتینگ G دارای توان 2.2 کیلووات، جریان ورودی 5.8 آمپر و جریان خروجی 5 آمپر است و در ریتینگ P برای توان 3 کیلووات و جریان خروجی 7 آمپر قابل استفاده است.

ورودی و خروجی 380 ولت سه فاز، فرکانس خروجی ارائه‌شده 0.01 تا 400 هرتز، قابلیت‌های کنترلی سری GD350A و صفحه‌کلید جداشونده طبق مشخصات ارائه‌شده، این مدل را برای طیف متنوعی از کاربردهای صنعتی مناسب می‌کند.

در زمان انتخاب این درایو، بررسی توان موتور، جریان نامی، نوع بار، ولتاژ و شرایط کاری ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی انتخاب درایو اینورتر مناسب، با کارشناسان ایستاتجهیز تماس بگیرید.
