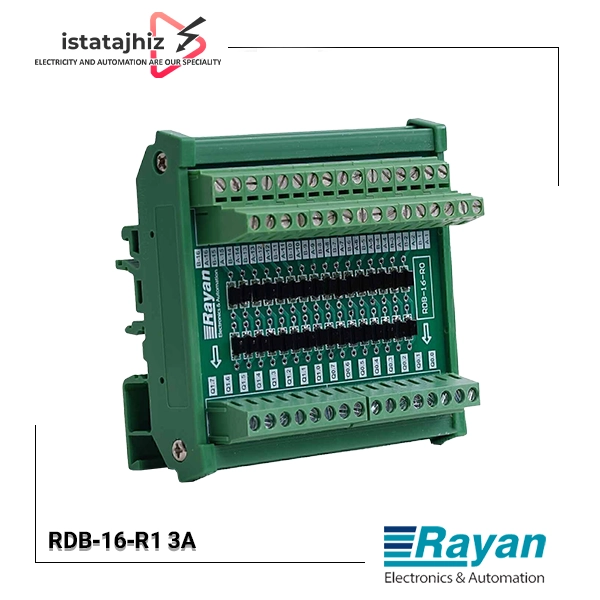

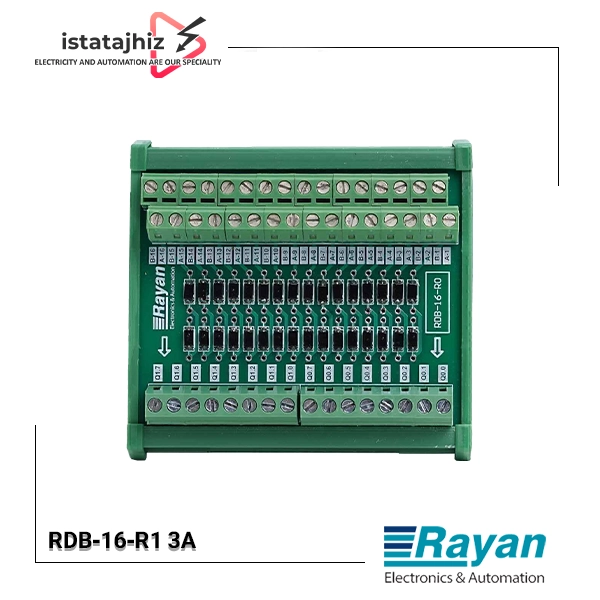

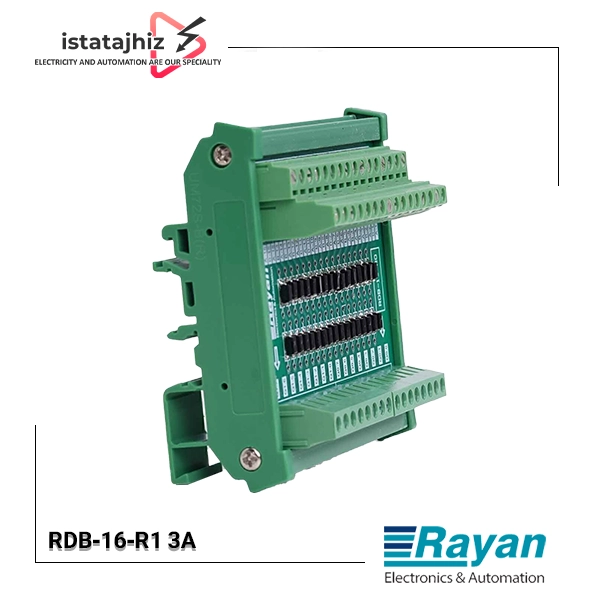

برد دیود ریداندنت 16 تایی مدل RDB‑16‑R1 با ظرفیت جریان 3 آمپر یک ماژول صنعتی برای ایجاد ایزولاسیون و ریداندنسی (Redundancy) در مدارهای تغذیه و سیگنال است. این برد با استفاده از 16 جفت دیود قدرت طراحی شده و امکان ترکیب چند منبع تغذیه یا جداسازی مسیرهای جریان را فراهم میکند تا از بازگشت جریان (Backfeed) و تداخل بین منابع جلوگیری شود.
این ماژول بهصورت استاندارد برای نصب روی ریل DIN 35 میلیمتری طراحی شده و به دلیل ساختار فشرده و ترمینالهای صنعتی، در تابلو برق، سیستمهای PLC، اتوماسیون صنعتی، سیستمهای کنترل و تجهیزات ابزار دقیق کاربرد گستردهای دارد.
کاربرد برد دیود ریداندنت 16 کاناله
بردهای دیود ریداندنت معمولاً در سیستمهایی استفاده میشوند که پایداری تغذیه و جلوگیری از تداخل منابع اهمیت زیادی دارد. مهمترین کاربردهای این محصول شامل موارد زیر است:
- ایجاد Redundant Power Supply در سیستمهای کنترل صنعتی
- جلوگیری از برگشت جریان بین منابع تغذیه
- ترکیب چند پاور ساپلای 24Vdc برای افزایش قابلیت اطمینان سیستم
- استفاده در تابلوهای PLC و اتوماسیون صنعتی
- ایزوله کردن خروجی ماژولهای کنترلی
- استفاده در سیستمهای مانیتورینگ، ابزار دقیق و کنترل فرآیند
مشخصات فنی برد دیود ریداندنت 16 تایی 3A
- نام محصول: برد دیود ریداندنت
- مدل: RDB‑16‑R1
- تعداد دیود: 16 جفت
- حداکثر جریان هر دیود: 3A Max
- ظرفیت جریان ترمینالها: 10A
- حداکثر ولتاژ دیودها: 1000Vac
- ولتاژ عایقی ترمینالها: 300Vac
- نوع نصب: DIN Rail 35mm
- ابعاد: 92 × 87 × 47 میلیمتر
- سایز سیم قابل اتصال: 0.3 تا 1.5 mm²
ویژگیهای مهم برد دیود RDB‑16‑R1
- طراحی مناسب برای تابلو برق صنعتی
این برد با استاندارد DIN Rail طراحی شده و بهراحتی در انواع تابلو برق صنعتی نصب میشود.
- جلوگیری از برگشت جریان
استفاده از دیودها باعث میشود جریان فقط در یک جهت عبور کند و از آسیب دیدن منابع تغذیه یا تجهیزات جلوگیری شود.
- مناسب برای سیستمهای ریداندنت
در بسیاری از سیستمهای صنعتی برای افزایش Reliability از چند منبع تغذیه استفاده میشود. این برد امکان تجمیع ایمن منابع تغذیه را فراهم میکند.
- تعداد کانال بالا
وجود 16 جفت دیود باعث میشود بتوان چندین مسیر تغذیه یا سیگنال را بهصورت همزمان مدیریت کرد.
- ابعاد فشرده
طراحی جمعوجور این برد باعث میشود در تابلو برق فضای کمی اشغال کند.
مزایای استفاده از برد دیود ریداندنت
- افزایش قابلیت اطمینان سیستمهای صنعتی
- جلوگیری از تداخل منابع تغذیه
- محافظت از تجهیزات در برابر برگشت جریان
- مناسب برای پروژههای PLC و اتوماسیون صنعتی
- نصب سریع و آسان روی ریل استاندارد تابلو برق
نکات مهم در استفاده از برد دیود
در طراحی مدار باید به افت ولتاژ دیودها (Voltage Drop) توجه شود، زیرا هر دیود مقداری افت ولتاژ ایجاد میکند. در سیستمهای 24 ولت DC این مقدار معمولاً مشکلی ایجاد نمیکند اما در طراحی دقیق سیستم باید لحاظ شود.
همچنین توصیه میشود جریان عبوری از هر کانال از مقدار نامی 3 آمپر بیشتر نشود تا طول عمر و عملکرد پایدار برد حفظ شود.
خرید برد دیود ریداندنت 16 کاناله از ایستاتجهیز
اگر به دنبال یک برد دیود ریداندنت صنعتی با کیفیت بالا و طراحی مناسب تابلو برق هستید، مدل RDB‑16‑R1 3A گزینهای مطمئن برای پروژههای اتوماسیون صنعتی است.
فروشگاه ایستاتجهیز لالهزار این محصول را با شرایط زیر ارائه میدهد:
- قیمت رقابتی بازار
- ارائه پیشفاکتور رسمی
- ارسال سریع به سراسر کشور
- مشاوره تخصصی تجهیزات برق صنعتی
برای دریافت قیمت روز و ثبت سفارش میتوانید با کارشناسان ایستاتجهیز تماس بگیرید.
