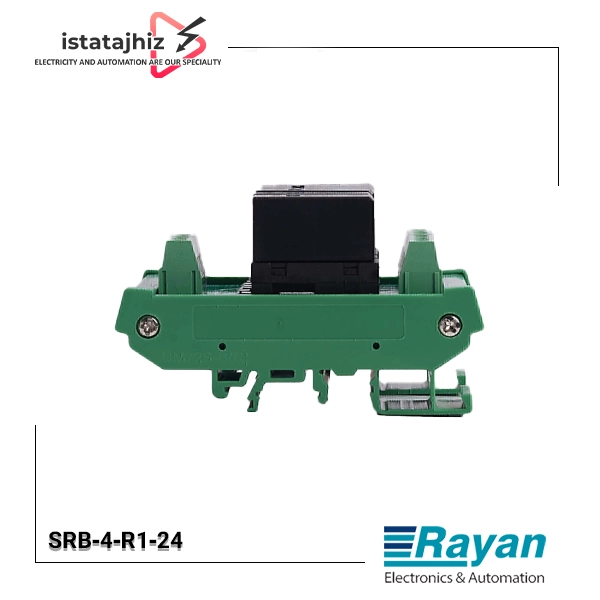

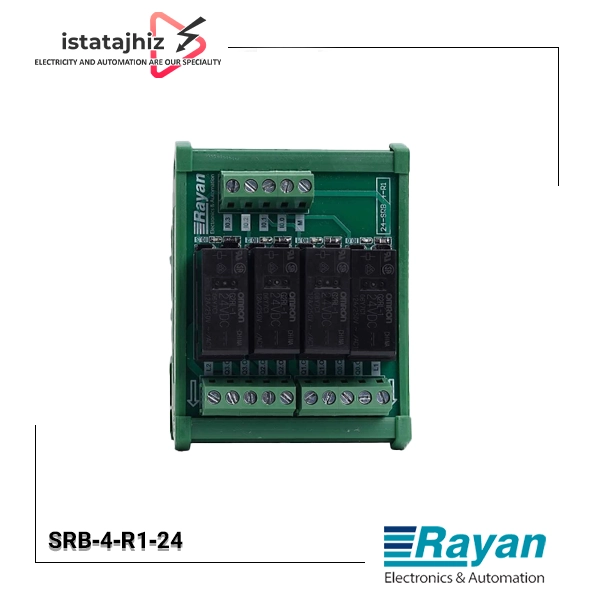

رله برد 4 تایی 24Vdc مدل 24‑SRB‑4‑R1 یک ماژول صنعتی با قابلیت سوئیچ بارهای AC و DC تا ظرفیت 10 آمپر است که با استفاده از رله‌های اصل Omron طراحی شده و پایداری و طول عمر بسیار بالایی دارد. این مدل دارای چهار کانال رله تک‌کنتاکت (1NO/NC) بوده و بهترین گزینه برای ایزولاسیون سیگنال، کنترل بارهای قدرت، و افزایش ظرفیت خروجی PLC در تابلوهای برق صنعتی است.
وجود LED قرمز در هر ورودی تست و عیب‌یابی سیستم را سریع و دقیق می‌کند، و طراحی گروه‌بندی شده ترمینال‌ها به مهندسان اجازه می‌دهد سیم‌بندی تمیز، کم‌حجم و با نظم عالی انجام دهند. این ماژول با ولتاژ تغذیه 24 ولت DC کار می‌کند و برای نصب در تابلوهای صنعتی روی ریل DIN 35mm کاملاً استاندارد است.
ابعاد فشرده 65×87×52 میلی‌متر باعث می‌شود این رله‌برد حتی در تابلوهای پر تراکم نیز بدون مشکل نصب شود. ترمینال‌ها نیز امکان اتصال سیم 0.3 تا 1.5 میلی‌متر مربع را فراهم می‌کنند که یک استاندارد عمومی در تابلوهای کنترلی است.
مشخصات فنی رله برد 4 تایی 24 ولت مدل 24‑SRB‑4‑R1
- تعداد رله: 4 کانال
- نوع کنتاکت: 1NO / 1NC
- برند رله: Omron
- ولتاژ تغذیه بوبین: 24Vdc
- ظرفیت جریان هر رله:
10A @ 250Vac (AC1)
10A @ 30Vdc - ظرفیت جریان ترمینال: 10A
- ولتاژ کنتاکت رله: 250Vac
- ولتاژ عایقی ترمینال‌ها: 300Vac
- نوع نصب: DIN Rail 35mm
- گروه‌بندی ورودی: چهار رله با یک پایه مشترک
- گروه‌بندی خروجی: هر دو رله یک پایه مشترک
- نشانگر: LED قرمز برای هر ورودی
- ابعاد: 65 × 87 × 52 mm
- سایز سیم: 0.3 تا 1.5 میلی‌متر مربع
ویژگی‌ها و مزایای کلیدی رله برد
1. استفاده از رله‌های صنعتی Omron
رله‌های اومرون به دلیل دوام بالا، کیفیت ساخت، توان تحمل جریان مناسب و طول عمر طولانی شناخته می‌شوند. این ویژگی باعث افزایش پایداری مدار و کاهش نیاز به تعمیر و نگهداری می‌شود.
2. قابلیت سوئیچ کردن بارهای AC و DC
این رله برد امکان کنترل طیف گسترده‌ای از تجهیزات را فراهم می‌کند:
- موتورهای کوچک
- شیرهای برقی
- لامپ‌ها و بارهای روشنایی
- پمپ‌ها، فن‌ها و المان‌های گرمایشی
- کنترل ورودی کنتاکتورها
3. مناسب برای گروه‌بندی و سیم‌بندی تمیز
ورودی و خروجی‌ها دارای پایه مشترک هستند که موجب می‌شود سیم‌کشی ماژول در تابلو برق نظم بیشتری داشته باشد و اجرای پروژه سریع‌تر انجام شود.
4. قابلیت عیب‌یابی سریع
نشانگر LED قرمز در هر ورودی وضعیت فعال/غیرفعال بودن رله را نمایش می‌دهد؛ بنابراین تست قبل از راه‌اندازی (Pre‑Commissioning) بسیار ساده و سریع می‌شود.
5. نصب استاندارد روی DIN Rail
طراحی سازگار با ریل 35 میلی‌متری باعث می‌شود این برد به‌سرعت در هر تابلو حرفه‌ای نصب و فیکس شود.
6. ابعاد کوچک و مناسب تابلوهای متراکم
بدنه کم‌عرض (65 میلی‌متر طول) فضای کمی اشغال می‌کند و برای تابلوهایی که محدودیت فضا دارند ایده‌آل است.
کاربردهای رله برد 24‑SRB‑4‑R1
این محصول به‌طور گسترده در صنایع زیر استفاده می‌شود:
• اتوماسیون صنعتی و خطوط تولید
سوئیچ بارهای AC و DC توسط PLC و کنترلرها.
• تابلوهای برق صنعتی
کنترل روشنایی، پمپ، فن و تجهیزات کم‌مصرف تا 10A.
• سیستم‌های HVAC
کنترل شیر برقی، دمپر، فن‌کوئل و درایوهای کم‌بار.
• سیستم‌های مانیتورینگ و هوشمندسازی
سوئیچ وضعیت بارها از طریق سیستم‌های هوشمند یا BMS.
• ابزار دقیق (Instrumentation)
ایجاد ایزولاسیون الکتریکی بین بار و تجهیزات کنترلی.
نکات مهم در انتخاب و استفاده رله برد
- توان بار متصل‌شده باید با ظرفیت 10 آمپر AC1 یا 30Vdc هماهنگ باشد.
- جهت نصب صحیح روی DIN Rail، از تراز بودن ریل و تابلو اطمینان حاصل کنید.
- از سیم مناسب (0.3 تا 1.5mm²) استفاده کنید تا حرارت اضافی ایجاد نشود.
- هرگز بارهای القایی شدید (مانند موتورهای بزرگ) را بدون مدار محافظتی به خروجی رله متصل نکنید.
قیمت و خرید رله برد 4 تایی 24 ولت 10 آمپر از ایستاتجهیز
ایستاتجهیز تأمین‌کننده تخصصی تجهیزات برق صنعتی در لاله‌زار است.
با خرید مدل 24‑SRB‑4‑R1 از ایستاتجهیز، از امکانات زیر بهره‌مند خواهید شد:
- قیمت رقابتی و به‌روز
- ارسال فوری به سراسر کشور
- ارائه پیش‌فاکتور رسمی
- بررسی فنی و مشاوره رایگان پیش از خرید
برای دریافت قیمت روز و موجودی همین حالا با کارشناسان فروش در تماس باشید.
