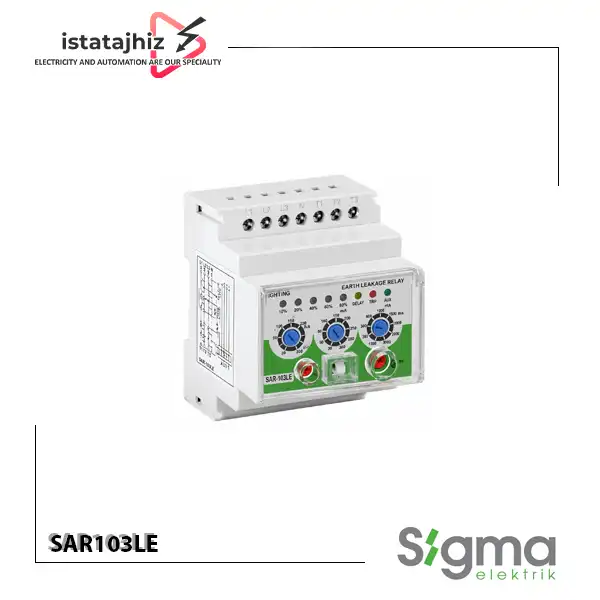

رله تشخیص نشتی جریان سیگما الکتریک SAR103LE

رله تشخیص نشتی جریان SAR103LE از محصولات حفاظتی برند Sigma Elektrik است که برای تشخیص جریان نشتی در مدار های الکتریکی و ایجاد فرمان حفاظتی در زمان عبور جریان نشتی از مقدار تعیین‌ شده مورد استفاده قرار می‌گیرد. این رله با اتصال به یک ترانسفورماتور جریان توروئیدی، اختلاف جریان ورودی و خروجی مدار را پایش کرده و در صورت تشخیص جریان نشتی، می‌تواند فرمان لازم برای قطع مدار را به تجهیز قطع‌ کننده ارسال کند.

SAR103LE دارای محدوده تنظیم آستانه جریان نشتی از 30 میلی‌ آمپر تا 30 آمپر است و امکان تنظیم زمان تأخیر عملکرد را نیز در اختیار کاربر قرار می‌دهد. این ویژگی باعث می‌ شود بتوان رله را متناسب با شرایط مدار، نوع بار و ساختار حفاظت الکتریکی تنظیم کرد.

نکته مهم درباره این محصول این است که SAR103LE یک رله الکترونیکی تشخیص نشتی جریان است و برای عملکرد صحیح باید در کنار ترانسفورماتور توروئیدی و تجهیزات قطع مدار مورد استفاده قرار گیرد. بنابراین هنگام خرید، انتخاب توروئید مناسب نیز به اندازه انتخاب خود رله اهمیت دارد.

عملکرد رله تشخیص نشتی جریان SAR103LE

در یک مدار سالم، جریان عبوری از هادی‌ های مدار در شرایط عادی باید با جریان برگشتی آن مطابقت داشته باشد. زمانی که بخشی از جریان از مسیر ناخواسته‌ ای مانند زمین عبور کند، بین جریان ورودی و خروجی اختلاف ایجاد می‌شود.

ترانسفورماتور توروئیدی این اختلاف را تشخیص داده و سیگنال مربوطه را به SAR103LE منتقل می‌کند. رله نیز مقدار جریان نشتی را با آستانه تنظیم‌ شده مقایسه می‌کند و در صورت رسیدن جریان نشتی به مقدار تعیین‌ شده، فرمان عملکرد حفاظتی را صادر می‌کند. Sigma Elektrik این محصول را به‌ عنوان بخشی از یک ترکیب حفاظتی شامل رله نشتی، ترانسفورماتور توروئیدی، کلید فشار ضعیف و بوبین قطع معرفی می‌کند.

مشخصات فنی SAR103LE

بر اساس مستندات Sigma Elektrik، مشخصات اصلی این مدل شامل موارد زیر است:

• محدوده آستانه جریان نشتی 30mA تا 30A
• زمان تأخیر قابل تنظیم از لحظه‌ ای تا 3 ثانیه
• زمان عملکرد کمتر از 15 میلی‌ثانیه
• تغذیه کمکی 110 یا 240 ولت AC
• فرکانس کاری 50 یا 60 هرتز
• توان مصرفی کمتر از 3VA
• کنتاکت خروجی 6A در 250V AC
• نصب روی ریل DIN با عرض 35 میلی‌ متر
• عمر الکتریکی 100,000 مرتبه
• عمر مکانیکی 5,000,000 مرتبه

آستانه جریان نشتی در SAR103LE

یکی از مهم‌ ترین ویژگی‌ های این رله حفاظتی، امکان تنظیم آستانه جریان نشتی در بازه گسترده 30mA تا 30A است. این محدوده شامل مقادیر مختلفی مانند 30، 50، 75، 100، 125، 150، 200، 250، 300، 500 و 750 میلی‌ آمپر و همچنین مقادیر آمپری تا 30 آمپر می‌شود.

این قابلیت به کاربر اجازه می‌دهد آستانه عملکرد رله را متناسب با نوع مدار انتخاب کند. برای مثال، در یک مدار ممکن است حساسیت بالاتر مورد نیاز باشد، در حالی که در مدار دیگری جریان‌ های نشتی طبیعی تجهیزات باعث می‌شوند تنظیمات متفاوتی مورد نیاز باشد.

بنابراین انتخاب آستانه نباید صرفاً بر اساس حداکثر یا حداقل مقدار قابل تنظیم انجام شود؛ بلکه باید شرایط واقعی مدار و الزامات حفاظتی پروژه بررسی شود.

تنظیم زمان تأخیر عملکرد

SAR103LE امکان تنظیم زمان تأخیر عملکرد را از حالت آنی تا 3 ثانیه فراهم می‌کند. مقادیر قابل انتخاب شامل تأخیر های مختلف از 50 میلی‌ ثانیه تا 3 ثانیه است.

تنظیم زمان تأخیر برای جلوگیری از عملکرد ناخواسته رله در شرایطی که جریان‌ های نشتی کوتاه‌ مدت یا گذرا در مدار وجود دارند، اهمیت دارد.

از طرف دیگر، انتخاب تأخیر بیش از حد نیز می‌تواند زمان واکنش سیستم حفاظتی را افزایش دهد. بنابراین تنظیم این پارامتر باید با توجه به نوع بار، سطح حفاظت مورد نیاز و هماهنگی با تجهیزات حفاظتی دیگر انجام شود.

کاربرد های رله تشخیص نشتی جریان SAR103LE

SAR103LE برای مدار هایی مناسب است که نیاز به تشخیص جریان نشتی و ارسال فرمان قطع دارند. این محصول می‌تواند در ساختار تابلو های برق صنعتی، تابلو های توزیع و مدار هایی که حفاظت در برابر نشتی جریان در آن‌ ها اهمیت دارد مورد استفاده قرار گیرد.

کاربرد های رایج

• تابلو های برق صنعتی
• تابلو های توزیع برق
• مدار های تغذیه تجهیزات صنعتی
• تابلو های کنترل و فرمان
• مدار های متصل به کلید های قدرت
• تأسیسات الکتریکی صنعتی و تجاری
• مدار هایی که نیاز به تست و ریست از راه دور دارند
• سیستم‌ هایی که نیاز به تشخیص جریان نشتی با آستانه قابل تنظیم دارند

در پروژه‌ هایی که تجهیزات الکتریکی با جریان‌ های کاری بالا استفاده می‌شوند، SAR103LE می‌تواند به‌ عنوان بخشی از سیستم حفاظت نشتی در کنار کلید قدرت، بوبین قطع و ترانسفورماتور توروئیدی به کار گرفته شود.

ترانسفورماتور توروئیدی چه نقشی دارد؟

SAR103LE برای تشخیص جریان نشتی به ترانسفورماتور توروئیدی نیاز دارد. توروئید در واقع بخش حسگر سیستم است و اختلاف جریان عبوری از هادی‌ های مدار را تشخیص می‌دهد.

در هنگام انتخاب توروئید، قطر داخلی آن باید با ابعاد کابل‌ ها یا شینه‌ های عبوری متناسب باشد. Sigma Elektrik تأکید می‌کند مجموع سطح مقطع کابل‌ ها یا شینه‌ هایی که از داخل توروئید عبور می‌کنند باید از قطر داخلی توروئید کمتر باشد.

Sigma Elektrik برای این سیستم، توروئید هایی با قطر های مختلف از جمله 80، 110، 160، 210 و 300 میلی‌متر و همچنین مدل‌ های مستطیلی ارائه می‌کند.

بنابراین اگر قصد خرید SAR103LE دارید، بهتر است ابعاد کابل یا شینه مدار را نیز در اختیار فروشنده قرار دهید تا توروئید مناسب انتخاب شود.

نکات مهم در نصب توروئید

نحوه عبور هادی‌ ها از داخل توروئید تأثیر مستقیمی بر عملکرد سیستم تشخیص نشتی دارد.

طبق دستورالعمل Sigma Elektrik:

• تمام فاز ها باید از داخل توروئید عبور کنند.
• در مدار دارای نول، سیم نول نیز باید از داخل توروئید عبور داده شود.
• سیم ارت نباید از داخل توروئید عبور کند.
• کابل‌ ها تا حد امکان باید از مرکز توروئید عبور داده شوند.
• خروجی ثانویه توروئید باید به ترمینال‌ های مربوط به SAR103LE متصل شود.

رعایت این موارد برای جلوگیری از خطای تشخیص و عملکرد نادرست سیستم ضروری است.

تست و ریست از راه دور

یکی از قابلیت‌ های کاربردی SAR103LE امکان استفاده از ورودی‌ های مربوط به تست و ریست از راه دور است. طبق راهنمای سازنده، ترمینال‌ های 3، 4 و 5 می‌ توانند برای این منظور مورد استفاده قرار گیرند.

این قابلیت در تابلو هایی که دسترسی مستقیم به رله محدود است یا اپراتور نیاز دارد عملکرد حفاظتی را از طریق مدار فرمان کنترل کند، می‌تواند مفید باشد.

تفاوت رله نشتی جریان با محافظ ولتاژ و جریان

در زمان انتخاب تجهیزات حفاظتی، توجه به نوع خطری که قرار است شناسایی شود اهمیت زیادی دارد.

SAR103LE یک رله حفاظتی تشخیص نشتی جریان است و وظیفه اصلی آن شناسایی جریان ناخواسته‌ ای است که از مسیر مورد انتظار مدار خارج می‌شود.

در مقابل، محصولاتی مانند محافظ ولتاژ و جریان برای پایش پارامتر هایی مانند افزایش یا کاهش ولتاژ و جریان طراحی می‌شوند. بنابراین SAR103LE نباید به‌ عنوان جایگزین محافظ ولتاژ و جریان در نظر گرفته شود.

به بیان ساده، اگر مسئله اصلی مدار شما نشتی جریان است، باید سراغ سیستم تشخیص نشتی بروید؛ اگر مشکل مورد نظر افزایش یا کاهش ولتاژ شبکه باشد، باید تجهیز حفاظتی متناسب با آن انتخاب شود.

تفاوت SAR103LE با کلید محافظ جان

رله تشخیص نشتی جریان و کلید محافظ جان هر دو با موضوع جریان نشتی مرتبط هستند، اما ساختار و نحوه استفاده آن‌ ها یکسان نیست.

SAR103LE معمولاً به‌ صورت یک سیستم حفاظتی در کنار ترانسفورماتور توروئیدی و تجهیز قطع‌ کننده مورد استفاده قرار می‌گیرد و آستانه جریان نشتی و زمان عملکرد آن قابل تنظیم است.

به همین دلیل، این محصول بیشتر برای طراحی تابلو ها و سیستم‌ هایی کاربرد دارد که نیاز به حفاظت نشتی قابل تنظیم و هماهنگ با تجهیزات قدرت دارند.

انتخاب میان این تجهیزات باید بر اساس نوع مدار، سطح حفاظت مورد نیاز، جریان کاری، روش قطع و الزامات پروژه انجام شود.

نکات مهم برای انتخاب SAR103LE

پیش از خرید این رله، موارد زیر را بررسی کنید:

مقدار جریان نشتی مورد انتظار

مشخص کنید چه سطحی از جریان نشتی برای مدار مورد نظر اهمیت دارد. محدوده SAR103LE از 30mA تا 30A است.

ابعاد کابل یا شینه

قطر داخلی توروئید باید برای عبور کابل‌ ها یا شینه‌ های مدار مناسب باشد.

نوع کلید قطع‌ کننده

SAR103LE برای ارسال فرمان حفاظتی در یک سیستم کامل استفاده می‌شود؛ بنابراین باید مشخص شود فرمان رله به چه تجهیزی مانند بوبین قطع منتقل خواهد شد.

زمان تأخیر مورد نیاز

زمان تأخیر باید با توجه به شرایط مدار و هماهنگی حفاظتی تجهیزات دیگر انتخاب شود.

نیاز به تست یا ریست از راه دور

اگر تابلو نیاز به کنترل از راه دور دارد، امکان استفاده از ورودی‌ های تست و ریست این مدل را در طراحی در نظر بگیرید.

آیا SAR103LE برای مدار شما مناسب است؟

اگر برای یک تابلو برق یا مدار الکتریکی به دنبال رله حفاظتی قابل تنظیم برای تشخیص جریان نشتی هستید، SAR103LE با محدوده آستانه 30 میلی‌ آمپر تا 30 آمپر و امکان تنظیم زمان تأخیر، برای طراحی سیستم‌ های حفاظت نشتی قابل استفاده است.

با این حال، انتخاب صحیح تنها به کد رله محدود نمی‌شود. برای یک انتخاب دقیق باید جریان کاری مدار، مقدار نشتی مورد انتظار، ابعاد کابل یا شینه، قطر توروئید، نوع کلید قطع‌ کننده و زمان تأخیر مورد نیاز نیز بررسی شود.

این موضوع به‌ خصوص در تابلو های صنعتی اهمیت دارد؛ زیرا SAR103LE بخشی از یک سیستم حفاظتی است و عملکرد صحیح آن به هماهنگی رله، توروئید و تجهیز قطع‌کننده وابسته است.

قیمت و خرید رله تشخیص نشتی جریان Sigma Elektrik SAR103LE

برای اطلاع از قیمت و خرید رله تشخیص نشتی جریان Sigma Elektrik مدل SAR103LE و همچنین انتخاب ترانسفورماتور توروئیدی متناسب با مدار، می‌توانید با کارشناسان ایستا تجهیز تماس بگیرید.

آدرس: تهران، میدان امام خمینی، خیابان لاله‌ زار جنوبی، مجتمع تجاری فراز لاله‌ زار، طبقه اول، واحد 62

شماره های تماس: 09028137383 | 02133988303 | 02133988304
