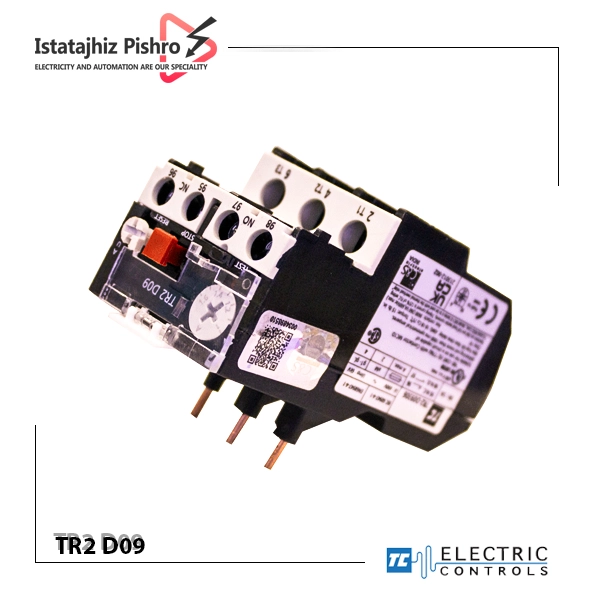

رله حرارتی یا بیمتال TC Electric مدل TR2 D09 یک تجهیز حفاظتی سهفاز است که با مکانیزم حرارتی-بیمتالی، از موتورهای الکتریکی در برابر اضافهبار، قطع فاز و نامتعادلی جریان محافظت میکند. این مدل برای استفاده در کاربردهای سبک تا متوسط صنعتی طراحی شده و قابلیت نصب مستقیم بر روی کنتاکتورهای سازگار را دارد. ساختار جمعوجور و کیفیت ساخت مناسب، آن را به گزینهای اقتصادی و قابل اعتماد برای تابلوهای برق و سیستمهای کنترل موتور تبدیل کرده است.
کلاس حفاظتی رله بی متال
عملکرد این رله بر پایه تغییر شکل فلزات بیمتال در اثر گرمایش ناشی از عبور جریان بیش از حد مجاز است. پس از عبور جریان اضافی، انبساط بیمتال باعث قطع مکانیکی مدار و جلوگیری از آسیب به موتور میشود. این مدل معمولاً در کلاس عملکرد 10A یا 10 عرضه میشود که به معنای قطع سریع مدار در شرایط اضافهبار با ضریب حدود 7.2 برابر جریان نامی در بازه زمانی تقریبی 10 ثانیه است.
ویژگیهای فنی برجسته
- قابلیت تنظیم جریان نامی: متناسب با توان موتور و نیاز کاربرد.
- کنتاکتهای کمکی: دارای 1 کنتاکت باز (NO) و 1 کنتاکت بسته (NC) برای ارسال سیگنال حفاظتی به مدار فرمان یا PLC.
- قابلیت ریست: انتخاب بین حالت دستی و خودکار برای راهاندازی مجدد.
- حفاظت کامل سهفاز: واکنش سریع به قطع یک فاز یا نامتعادلی جریان.
- مکانیزم تست داخلی: برای بررسی صحت عملکرد بدون نیاز به بارگذاری موتور.
- طراحی سازگار با کنتاکتورهای سری D09 جهت نصب مستقیم و بدون نیاز به سیمبندی اضافی.
نحوه نصب و سیمبندی
رله TR2 D09 به طور مستقیم بر روی کنتاکتورهای همسری خود نصب میشود. ترمینالهای L1, L2, L3 به ورودی مدار قدرت و T1, T2, T3 به خروجی متصل شده و جریان به موتور هدایت میشود. کنتاکتهای کمکی نیز برای ایجاد فرمان توقف یا آلارم در مدار فرمان استفاده میشوند.
کاربردهای تخصصی
حفاظت موتورهای سهفاز در پمپهای کوچک، فنها و تجهیزات صنعتی سبک.
استفاده در تابلوهای برق صنعتی، سیستمهای HVAC و ماشینآلات بستهبندی.
مناسب برای فرآیندهایی که نیاز به حفاظت پیوسته و دقیق موتور دارند.
خرید رله حرارتی TR2 D09 از ایستاتجهیز
فروشگاه ایستاتجهیز این مدل رله بیمتال را با تضمین اصالت و کیفیت کالا عرضه میکند. شما میتوانید با بهرهگیری از مشاوره تخصصی کارشناسان مجموعه، مناسبترین رله حرارتی را بر اساس توان موتور و شرایط کاری انتخاب کنید. خرید از ایستاتجهیز یعنی اطمینان از عملکرد پایدار و طولانیمدت سیستم حفاظتی شما.
