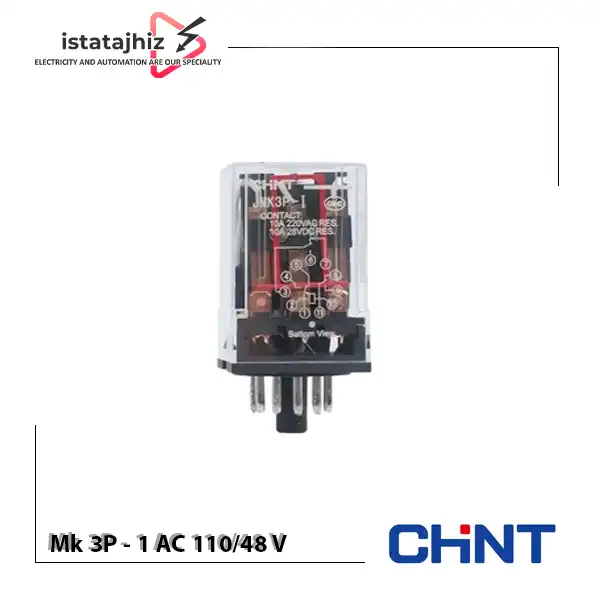

رله شیشه ای CHINT مدل JMK 3P-I AC 110/48V یکی از تجهیزات کنترلی سری JMK است که برای سوئیچینگ مدار های الکتریکی و استفاده در سیستم های فرمان صنعتی طراحی شده است. این رله از نوع الکترومکانیکی بوده و با برخورداری از سه کنتاکت تبدیلی، امکان کنترل هم زمان چند مسیر الکتریکی را فراهم می‌کند.
این مدل در نسخه های دارای بوبین 110 ولت AC و 48 ولت AC عرضه می‌شود. بنابراین هنگام انتخاب و خرید، باید ولتاژ بوبین رله با ولتاژ خروجی مدار فرمان مطابقت داشته باشد. وجود 11 پایه در این مدل نیز به آرایش سه کنتاکت تبدیلی آن مربوط است.
ساختار سوکتی رله، نصب و تعویض آن را در تابلو های برق آسان می‌کند. همچنین در نسخه های مجهز به نشانگر، وضعیت عملکرد رله به‌سادگی قابل بررسی است.
رله الکترومکانیکی سری JMK از برند CHINT با توجه به مشخصات کنتاکت، ابعاد مناسب و قابلیت نصب پلاگین، در مدار های فرمان، تجهیزات کنترلی و کاربردهای مختلف اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.
عملکرد رله شیشه ای 11 پایه چگونه است؟
رله شیشه ای یک تجهیز الکترومکانیکی است که با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد کرده و باعث تغییر وضعیت کنتاکت های داخلی می‌شود. در مدل JMK 3P-I، پس از تحریک بوبین با ولتاژ نامی، سه مجموعه کنتاکت تبدیلی به صورت هم‌زمان تغییر وضعیت می‌دهند.
در حالت بدون تحریک، کنتاکت های NC بسته و کنتاکت های NO باز هستند. با اعمال ولتاژ مناسب به بوبین، وضعیت این کنتاکت ها تغییر می‌کند و مسیر های الکتریکی متصل به آن ها قطع یا وصل می‌شوند.
این ویژگی امکان استفاده از یک فرمان کنترلی برای مدیریت چند مسیر الکتریکی را فراهم می‌کند.
تفاوت کنتاکت های NO، NC و COM
هر کنتاکت تبدیلی رله از سه ترمینال تشکیل شده است:
- COM: ترمینال مشترک کنتاکت
- NO: کنتاکت نرمال باز که در حالت عادی قطع است.
- NC: کنتاکت نرمال بسته که در حالت عادی وصل است.
در رله 11 پایه، سه مجموعه از این کنتاکت ها وجود دارد. به همین دلیل این مدل برای مدار هایی که به چند خروجی کنترلی مستقل نیاز دارند، انتخاب مناسبی محسوب می‌شود.
کاربرد های رله شیشه ای CHINT مدل JMK 3P-I
رله شیشه ای 11 پایه به دلیل داشتن سه کنتاکت تبدیلی، در مدار های کنترلی که نیاز به مدیریت چند مسیر دارند کاربرد دارد. انتخاب نسخه 110 یا 48 ولت AC نیز به ولتاژ موجود در مدار فرمان و طراحی سیستم بستگی دارد.
مهم ترین کاربرد های این محصول:
تابلو های برق صنعتی: برای کنترل مدار های فرمان و تجهیزات الکتریکی.
مدار های فرمان کنتاکتور: جهت ارسال فرمان به بوبین کنتاکتور ها و تجهیزات جانبی.
سیستم های اتوماسیون صنعتی: برای ارتباط بین مدار های کنترلی و تجهیزات اجرایی.
مدار های اینترلاک: جهت پیاده سازی منطق های کنترلی و جلوگیری از برخی عملکرد های هم زمان.
سیستم های اعلام وضعیت: برای انتقال وضعیت تجهیزات به چراغ های سیگنال و مدار های مانیتورینگ.
ماشین آلات صنعتی: در بخش کنترل و فرمان دستگاه های تولیدی.
مدار های کنترل پمپ: برای مدیریت فرمان های کنترلی و تجهیزات جانبی.
سیستم های کنترلی چندخروجی: در مدار هایی که به سه کنتاکت تبدیلی نیاز دارند.
بررسی ولتاژ بوبین 110 و 48 ولت AC
یکی از مهم ترین نکات هنگام خرید این محصول، توجه به ولتاژ بوبین است. مدل های 110 و 48 ولت AC از نظر آرایش کنتاکت ها و ساختار کلی در یک خانواده قرار می‌گیرند، اما ولتاژ تحریک آن ها متفاوت است.
رله با بوبین 110 ولت AC
این نسخه برای مدار های فرمانی مناسب است که ولتاژ خروجی آن ها با مقدار نامی 110 ولت AC مطابقت دارد. استفاده از آن در مدار هایی با ولتاژ متفاوت، بدون بررسی محدوده عملکرد مجاز، توصیه نمی شود.
رله با بوبین 48 ولت AC
نسخه 48 ولت AC برای سیستم های کنترلی دارای ولتاژ فرمان 48 ولت متناوب قابل استفاده است. این مدل می تواند در طراحی مدار های فرمان با ولتاژ پایین تر نسبت به برخی مدار های متداول صنعتی مورد توجه قرار گیرد.
نکته مهم: ولتاژ 110 و 48 ولت در این محصول به بوبین مربوط است، نه ولتاژ خروجی کنتاکت ها. ظرفیت کنتاکت ها باید جداگانه و متناسب با نوع بار بررسی شود.
ظرفیت سوئیچینگ و مشخصات کنتاکت ها
طبق کاتالوگ سری JMK، جریان سوئیچینگ نامی این رله برای بار مقاومتی 10 آمپر در 250 ولت AC و 10 آمپر در 30 ولت DC اعلام شده است.
حداکثر ولتاژ سوئیچینگ نیز برای AC برابر 250 ولت و برای DC برابر 125 ولت است. حداکثر توان سوئیچینگ اعلام شده در کاتالوگ 2500VA برای AC و 300W برای DC است.
جنس کنتاکت و اهمیت آن
کنتاکت های این سری از آلیاژ نقره ساخته شده‌اند. جنس کنتاکت در عملکرد الکتریکی، مقاومت تماسی و دوام مجموعه سوئیچینگ اهمیت دارد.
مقاومت اولیه کنتاکت در کاتالوگ برابر 100 میلی اهم ذکر شده است.
در کاربرد هایی که بار القایی مانند بوبین کنتاکتور یا شیر برقی وجود دارد، باید جریان لحظه ای و شرایط قطع و وصل نیز در نظر گرفته شود؛ زیرا ظرفیت نامی بار مقاومتی لزوماً برای تمام بار های القایی قابل استفاده نیست.
طول عمر و قابلیت اطمینان رله JMK
یکی از معیار های مهم در انتخاب رله الکترومکانیکی، طول عمر مکانیکی و الکتریکی آن است. بر اساس دیتاشیت سری JMK، این محصول دارای مشخصات زیر است:
- طول عمر الکتریکی حدود 100 هزار سیکل
- طول عمر مکانیکی حدود 10 میلیون سیکل
- زمان عملکرد حداکثر 20 میلی ثانیه
- زمان رها سازی حداکثر 20 میلی ثانیه
- مقاومت عایقی 100 مگااهم در آزمون 500 ولت DC
- استقامت دی الکتریک بین بوبین و کنتاکت ها 1500 ولت AC
مقادیر فوق مشخصات اعلام شده برای سری محصول هستند و طول عمر واقعی در شرایط کاری مختلف می‌تواند متفاوت باشد.
نکات مهم در انتخاب و نصب رله 11 پایه
برای جلوگیری از عملکرد نامناسب و آسیب به تجهیزات، هنگام انتخاب و نصب رله JMK 3P-I به موارد زیر توجه کنید.
تطبیق ولتاژ بوبین
پیش از خرید، مشخص کنید مدار فرمان شما به ولتاژ 110 ولت AC نیاز دارد یا 48 ولت AC. این دو نسخه از نظر ولتاژ تحریک قابل جایگزینی مستقیم با یکدیگر نیستند.
بررسی جریان بار
جریان نامی 10 آمپر در کاتالوگ برای بار مقاومتی اعلام شده است. در بار های القایی و بار هایی با جریان راه اندازی بالا، باید ظرفیت مجاز کنتاکت ها با شرایط واقعی مدار تطبیق داده شود.
انتخاب سوکت مناسب
برای این مدل باید از سوکت سازگار با رله 11 پایه و آرایش سه کنتاکت تبدیلی استفاده شود. تطبیق نقشه پایه ها و ظرفیت جریان ترمینال های سوکت اهمیت زیادی دارد.
توجه به شرایط محیطی
محدوده دمای کاری اعلام شده برای سری JMK از منفی 10 تا مثبت 55 درجه سانتی‌گراد است. در محیط های دارای لرزش، رطوبت یا دمای بالا باید شرایط نصب و عملکرد بررسی شود.
ابعاد و نحوه نصب رله JMK 3P-I
ابعاد کلی رله طبق کاتالوگ حدود 35×35×52.5 میلی متر است. اتصال پلاگین این محصول باعث می‌شود رله به‌راحتی روی سوکت مناسب نصب شود.
در صورت نیاز به تعمیر یا تعویض، می‌توان رله را از سوکت جدا کرد؛ بدون آنکه لازم باشد سیم های متصل به ترمینال های سوکت مجدداً باز شوند.
برای نصب صحیح، ابتدا برق مدار را قطع کنید و سپس با استفاده از نقشه اتصال، ترمینال های بوبین و کنتاکت ها را شناسایی کنید.
قیمت و خرید رله شیشه ای CHINT مدل JMK 3P-I AC 110/48V
برای خرید رله شیشه ای 11 پایه CHINT مدل JMK 3P-I AC 110/48V، لازم است علاوه بر تعداد کنتاکت ها و جریان نامی، ولتاژ دقیق بوبین را نیز با مدار فرمان خود تطبیق دهید.
فروشگاه ایستا تجهیز با ارائه تجهیزات برق صنعتی، امکان استعلام قیمت، بررسی موجودی و دریافت راهنمایی فنی برای انتخاب تجهیزات کنترلی را فراهم می‌کند.
برای اطلاع از قیمت روز رله شیشه ای CHINT و دریافت مشاوره پیش از خرید، می‌توانید با کارشناسان ایستا تجهیز از طریق اطلاعات زیر در ارتباط باشید.
آدرس فروشگاه: تهران، میدان امام خمینی، خیابان لاله زار جنوبی، مجتمع تجاری فراز لاله زار، طبقه اول، واحد 62
شماره های تماس: 09028137383 |02133988303 | 02133988304
- سه کنتاکت تبدیلی برای کنترل چند مسیر الکتریکی
- تنوع ولتاژ بوبین AC
- قابلیت نصب و تعویض به روش سوکتی
- کنتاکت های ساخته شده از آلیاژ نقره
- طول عمر مکانیکی بالا مطابق کاتالوگ
- مناسب برای مدار های فرمان و کنترل صنعتی
- امکان استفاده در نسخه های مجهز به نشانگر وضعیت
- وجود قطعات مکانیکی متحرک و استهلاک در عملکرد های مکرر
- ایجاد صدای مکانیکی جزئی هنگام قطع و وصل
- سرعت عملکرد کمتر نسبت به برخی رله های حالت جامد
- نیاز به انتخاب دقیق ولتاژ بوبین و سوکت سازگار
