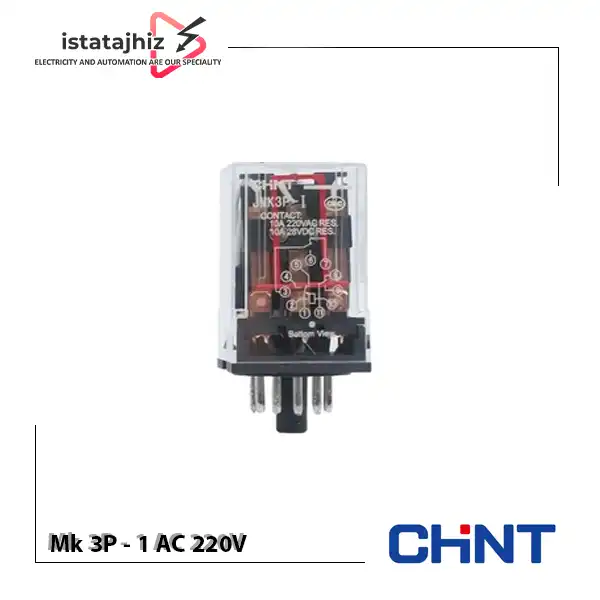

رله شیشه ای 11 پایه CHINT مدل JMK 3P-I AC 220V

رله شیشه‌ ای CHINT مدل JMK 3P-I AC 220V یک رله الکترومکانیکی سه کنتاکت تبدیلی است که برای کنترل و سوئیچینگ مدار های الکتریکی در تابلو های برق و سیستم‌ های اتوماسیون صنعتی مورد استفاده قرار می‌ گیرد. این رله با بوبین 220 ولت AC کار می‌کند و به دلیل برخورداری از سه کنتاکت تبدیلی، امکان کنترل هم‌ زمان چند مسیر الکتریکی را فراهم می‌سازد.

ساختار پلاگین یا سوکتی این محصول، نصب و تعویض آن را در مدار های فرمان آسان می‌کند. همچنین وجود نشانگر وضعیت در نسخه‌ های مجهز به اندیکاتور، بررسی عملکرد رله را برای تکنسین‌ ها ساده‌ تر می‌سازد.

رله JMK 3P-I از سری رله‌ های الکترومغناطیسی برند CHINT است که برای استفاده در مدار های فرمان، تجهیزات کنترلی و کاربرد های صنعتی طراحی شده است. انتخاب صحیح این رله مستلزم توجه به ولتاژ بوبین، تعداد کنتاکت‌ ها، جریان بار و نوع سوکت مورد استفاده است.

عملکرد رله شیشه‌ ای 11 پایه چگونه است؟

در مدل JMK 3P-I، با وصل شدن ولتاژ 220 ولت AC به بوبین، میدان مغناطیسی ایجاد شده و مکانیزم داخلی رله باعث تغییر وضعیت سه کنتاکت تبدیلی می‌شود. رله شیشه ای یک تجهیز کنترلی است که با اعمال ولتاژ به بوبین، وضعیت کنتاکت‌ های داخلی خود را تغییر می‌دهد.

در حالت عادی، کنتاکت‌ های NC بسته و کنتاکت‌ های NO باز هستند. پس از تحریک بوبین، وضعیت این کنتاکت‌ ها تغییر می‌کند و امکان برقراری یا قطع مسیر های مختلف مدار فراهم می‌شود.

این عملکرد باعث می‌شود رله بتواند بین مدار فرمان و مدار تحت کنترل ارتباط الکتریکی برقرار کند و در طراحی سیستم‌ های کنترلی، انعطاف‌ پذیری بیشتری در اختیار طراح قرار دهد.

تفاوت کنتاکت تبدیلی با کنتاکت باز و بسته

هر کنتاکت تبدیلی یا Changeover شامل سه ترمینال است:

• COM: ترمینال مشترک
• NO: کنتاکت نرمال باز
• NC: کنتاکت نرمال بسته

وجود سه مجموعه کنتاکت تبدیلی در این رله، امکان کنترل سه مدار مستقل را با یک بوبین فراهم می‌کند؛ البته ظرفیت هر مدار باید متناسب با جریان و نوع بار انتخاب شود.

کاربرد های رله شیشه‌ ای CHINT مدل JMK 3P-I

رله شیشه‌ ای 11 پایه برند چینت به دلیل برخورداری از سه کنتاکت تبدیلی، در مدار هایی که به چند خروجی کنترلی نیاز دارند، کاربرد زیادی دارد. ولتاژ بوبین 220 ولت AC نیز استفاده از آن را در بسیاری از مدار های فرمان متداول امکان‌ پذیر می‌کند.

مهم‌ ترین موارد استفاده:

تابلو های برق صنعتی: برای کنترل و تغییر وضعیت مدار های فرمان و تجهیزات الکتریکی.
مدار های فرمان کنتاکتور ها: جهت ارسال فرمان کنترلی به بوبین کنتاکتور ها و سایر تجهیزات.
سیستم‌ های اتوماسیون صنعتی: برای ایجاد ارتباط بین خروجی‌ های کنترلی و تجهیزات اجرایی.
مدار های اینترلاک: برای پیاده‌ سازی منطق‌ های کنترلی و جلوگیری از عملکرد هم‌ زمان برخی تجهیزات.
سیستم‌ های اعلام وضعیت: برای انتقال وضعیت عملکرد تجهیزات به چراغ‌ های سیگنال یا مدار های مانیتورینگ.
ماشین‌ آلات صنعتی: در بخش‌ های کنترلی دستگاه‌ ها و تجهیزات تولیدی.
سیستم‌ های کنترل پمپ: برای مدیریت فرمان‌ های کنترلی و وضعیت تجهیزات جانبی.
مدار های کنترلی چندخروجی: در کاربرد هایی که به سه کنتاکت تبدیلی مستقل نیاز دارند.

مشخصات عملکردی و دوام رله JMK

مطابق اطلاعات کاتالوگ سری JMK، این رله برای سوئیچینگ بار های مقاومتی با جریان نامی 10 آمپر در ولتاژ 250 ولت AC یا 30 ولت DC معرفی شده است.

طول عمر الکتریکی و مکانیکی

یکی از معیار های مهم هنگام انتخاب رله الکترومکانیکی، تعداد دفعات عملکرد قابل انتظار آن است. طبق دیتاشیت سری JMK:

• طول عمر الکتریکی: حدود 100 هزار سیکل
• طول عمر مکانیکی: حدود 10 میلیون سیکل
• زمان عملکرد: حداکثر 20 میلی‌ ثانیه
• زمان رهاسازی: حداکثر 20 میلی‌ ثانیه

طول عمر واقعی رله به عواملی مانند نوع بار، جریان راه‌ اندازی، تعداد دفعات قطع و وصل، دمای محیط و شرایط نصب بستگی دارد.

مقاومت عایقی و استقامت الکتریکی

در کاتالوگ این سری، مقاومت عایقی در ولتاژ آزمون 500 ولت DC برابر 100 مگااهم ذکر شده است. همچنین استقامت دی‌ الکتریک بین بوبین و کنتاکت‌ ها 1500 ولت AC و بین کنتاکت‌ های باز 500 ولت AC اعلام شده است.

این مشخصات در ارزیابی عملکرد عایقی رله و انتخاب آن برای مدار های کنترلی اهمیت دارند.

نکات مهم پیش از انتخاب و نصب رله 11 پایه

برای عملکرد مطمئن رله JMK 3P-I، بهتر است پیش از نصب به چند نکته فنی توجه شود.

تطبیق ولتاژ بوبین

ولتاژ 220 ولت AC باید به ترمینال‌ های بوبین اعمال شود. استفاده از ولتاژ نامناسب ممکن است باعث عملکرد ناقص، گرم‌ شدن بیش از حد یا آسیب به سیم‌ پیچ شود.

بررسی جریان و نوع بار

جریان 10 آمپر اعلام‌ شده در کاتالوگ مربوط به بار مقاومتی است. در بار های القایی مانند بوبین کنتاکتور، شیر برقی و موتور، جریان راه‌ اندازی و ضریب توان باید در انتخاب رله در نظر گرفته شود.

انتخاب سوکت مناسب

با توجه به آرایش 3P و 11 پایه، سوکت باید با تعداد پایه‌ ها و نقشه ترمینال رله سازگار باشد. همچنین لازم است ظرفیت جریان ترمینال‌ های سوکت و نحوه نصب آن در تابلو بررسی شود.

توجه به شرایط محیطی

محدوده دمای محیط کاری اعلام‌ شده برای سری JMK از منفی 10 تا مثبت 55 درجه سانتی گراد است. نصب در محیط‌ های دارای رطوبت، لرزش یا دمای خارج از محدوده مجاز باید با بررسی شرایط واقعی انجام شود.

تفاوت رله شیشه‌ ای 11 پایه با مدل‌ های 8 پایه

تفاوت اصلی رله‌ های 11 پایه و 8 پایه در آرایش کنتاکت‌ ها و تعداد مسیر های قابل کنترل است.

رله‌ های 8 پایه معمولاً دارای دو کنتاکت تبدیلی هستند؛ در حالی که مدل 11 پایه JMK 3P-I دارای سه کنتاکت تبدیلی است. بنابراین در مدار هایی که به سه خروجی تبدیلی نیاز دارند، استفاده از مدل 11 پایه می‌تواند طراحی مدار را ساده‌ تر کند.

البته تعداد پایه بیشتر به‌ تنهایی به معنی مناسب‌ تر بودن رله نیست و انتخاب نهایی باید بر اساس نقشه مدار، ولتاژ بوبین و ظرفیت کنتاکت‌ ها انجام شود.

بررسی ابعاد و نحوه نصب

طبق کاتالوگ سری JMK، ابعاد کلی رله حدود 35×35×52.5 میلی‌ متر است. این ابعاد در طراحی فضای مورد نیاز داخل تابلو و انتخاب پایه نگهدارنده اهمیت دارند.

ساختار پلاگین رله امکان جداسازی آن از سوکت را بدون نیاز به بازکردن سیم‌ کشی ترمینال‌ های سوکت فراهم می‌کند. این ویژگی در زمان تعمیر و نگهداری تجهیزات صنعتی کاربردی است.

برای نصب، ابتدا باید برق مدار قطع شود، سپس پایه‌ ها مطابق نقشه اتصال بررسی و رله در سوکت سازگار قرار گیرد.

قیمت و خرید رله شیشه‌ ای CHINT مدل JMK 3P-I AC 220V

برای خرید رله شیشه‌ای 11 پایه CHINT مدل JMK 3P-I AC 220V، توجه به ولتاژ بوبین، آرایش کنتاکت‌ ها، تعداد پایه‌ ها و تناسب جریان بار با مشخصات فنی محصول اهمیت دارد.

برای اطلاع از قیمت روز، موجودی و دریافت راهنمایی در انتخاب رله و سوکت سازگار، می‌توانید از طریق اطلاعات زیر با کارشناسان ایستا تجهیز تماس بگیرید.

آدرس فروشگاه: تهران، میدان امام خمینی، خیابان لاله‌ زار جنوبی، مجتمع تجاری فراز لاله‌ زار، طبقه اول، واحد 62

شماره های تماس: 09028137383 | 02133988303 | 02133988304

کارشناسان ایستا تجهیز آماده پاسخ‌گویی به سؤالات فنی و راهنمایی شما برای خرید تجهیزات برق صنعتی هستند.
