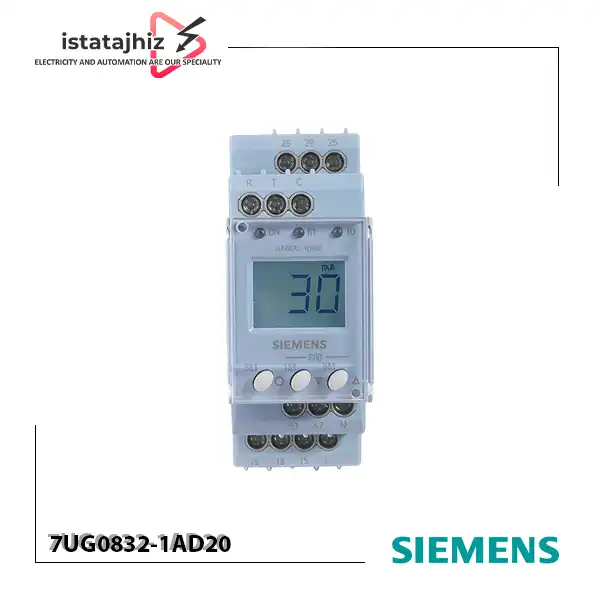

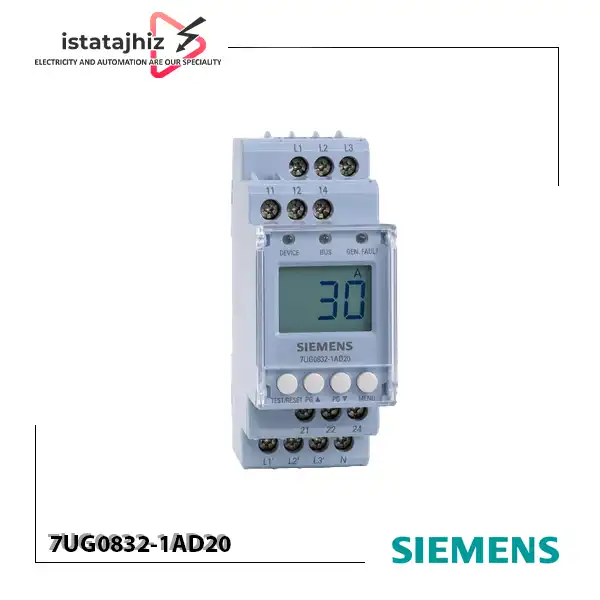

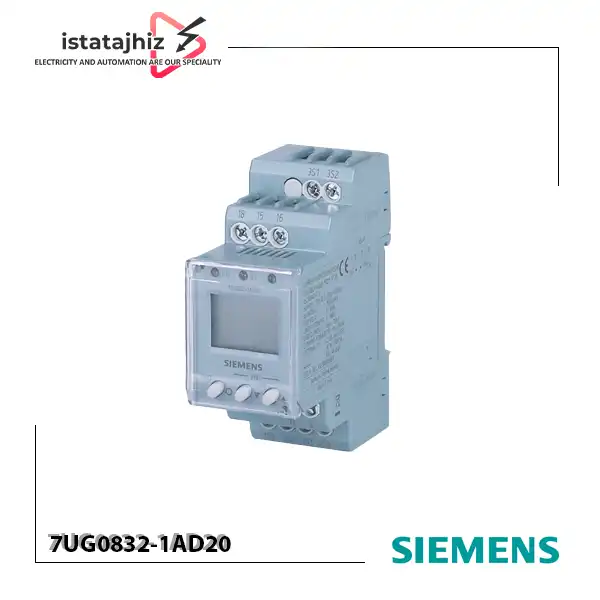

رله کنترل بار زیمنس مدل 7UG0832-1AD20

رله کنترل بار زیمنس مدل 7UG0832-1AD20 یک رله کنترل جریان دیجیتال (Current Monitoring Relay) از سری SINOVA 7UG0 شرکت Siemens است که برای پایش جریان مصرفی تجهیزات، موتورها و بارهای الکتریکی در تابلوهای برق و سیستم‌های صنعتی استفاده می‌شود.

این رله با اندازه‌گیری جریان مدار و مقایسه آن با مقادیر تنظیم‌شده، امکان تشخیص شرایط غیرعادی مانند اضافه‌جریان، کم‌جریانی و عدم‌تعادل جریان را فراهم می‌کند. در صورت خارج شدن جریان از محدوده تعیین‌شده، رله خروجی می‌تواند برای ارسال فرمان هشدار، قطع مدار یا کنترل تجهیز مورد استفاده قرار گیرد.

مدل 7UG0832-1AD20 برای شبکه‌های تک‌فاز دو سیمه، سه‌فاز سه سیمه و سه‌فاز چهار سیمه طراحی شده و دارای تغذیه کنترلی 110/230 ولت AC با تلورانس ±15 درصد است. برای اندازه‌گیری جریان نیز از ترانس جریان خارجی (CT) استفاده می‌شود و محدوده تنظیم جریان اولیه CT از 1 تا 999 آمپر قابل انتخاب است.

مشخصات فنی رله کنترل بار زیمنس 7UG0832-1AD20

• برند Siemens / زیمنس
• سری SINOVA 7UG0
• مدل 7UG0832-1AD20
• نوع رله کنترل جریان / کنترل بار دیجیتال
• ولتاژ سیستم نامی 415V AC
• تغذیه کنترلی 110/230V AC ±15%
• نوع شبکه 1Ph-2W / 3Ph-3W / 3Ph-4W
• روش اندازه‌گیری با ترانس جریان خارجی CT
• محدوده اندازه‌گیری جریان 0 تا 1.19 kA
• محدوده تنظیم جریان اولیه CT 1 تا 999A
• ثانویه CT 1A یا 5A
• کلاس CT پیشنهادی Class 0.5
• حفاظت کم‌جریانی 0 تا 999A
• حفاظت اضافه‌جریان 0.5A تا 1.19kA
• حفاظت عدم‌تعادل جریان دارد
• ریست اتوماتیک / دستی
• تأخیر وصل 0.5 تا 99.9 ثانیه
• تأخیر قطع/Trip 0 تا 99.9 ثانیه
• زمان بازیابی 0 تا 99.9 ثانیه
• خروجی 1CO
• جریان حرارتی کنتاکت 5A
• ظرفیت AC15 3A / 250V AC
• ظرفیت AC12 5A / 250V AC
• نمایشگر LED + LCD
• نصب ریل DIN 35mm
• عرض 35mm
• ارتفاع 90mm
• عمق 70.5mm
• وزن 135 گرم
• درجه حفاظت IP20
• دمای کاری 0 تا 50°C
• استاندارد IEC 60947-5-1
• گواهی CE

مشخصات فوق از جدول فنی رسمی زیمنس برای رله‌های کنترل جریان سری 7UG0 استخراج شده است.

رله کنترل بار 7UG0832-1AD20 چگونه کار می‌کند؟

رله 7UG0832-1AD20 جریان عبوری از بار را به کمک ترانس جریان خارجی CT اندازه‌گیری می‌کند. مقدار جریان اندازه‌گیری‌شده توسط رله با محدوده‌های تنظیم‌شده مقایسه می‌شود.

اگر جریان از حد تعیین‌شده کمتر یا بیشتر شود، رله می‌تواند پس از مدت زمان تنظیم‌شده، خروجی خود را تغییر دهد. این خروجی می‌تواند در مدار فرمان برای هشدار، قطع کنتاکتور، توقف موتور یا ارسال سیگنال به سیستم کنترل استفاده شود.

به این ترتیب، رله کنترل بار می‌تواند به‌عنوان بخشی از سیستم مانیتورینگ و حفاظت تجهیزات مورد استفاده قرار گیرد. زیمنس نیز کاربرد رله‌های کنترل جریان 7UG0 را برای پایش بارهای متعادل یا نامتعادل، موتورها، پمپ‌ها، نوار نقاله‌ها و تابلوهای صنعتی معرفی کرده است.

کنترل کم‌جریانی و اضافه‌جریان

یکی از قابلیت‌های اصلی 7UG0832-1AD20، پایش جریان و تشخیص شرایط غیرعادی است.

کنترل کم‌جریانی

اگر جریان مصرفی تجهیز از مقدار تعیین‌شده کمتر شود، رله می‌تواند وضعیت کم‌جریانی را تشخیص دهد.

این عملکرد در کاربردهایی که کاهش بار می‌تواند نشانه بروز مشکل باشد، اهمیت دارد؛ برای مثال:

قطع شدن بار
خشک‌کار کردن برخی پمپ‌ها
کاهش غیرعادی بار موتور
قطع یا جدا شدن بخشی از مدار
کاهش جریان یک تجهیز دوار

محدوده حفاظت کم‌جریانی این مدل در مشخصات زیمنس 0 تا 999 آمپر اعلام شده است.

کنترل اضافه‌جریان

در صورت افزایش جریان بیش از مقدار تنظیم‌شده، رله می‌تواند شرایط اضافه‌جریان را تشخیص دهد.

این قابلیت در پایش موتور، ماشین‌آلات و تجهیزات صنعتی اهمیت دارد و می‌تواند برای ایجاد فرمان حفاظتی یا هشدار استفاده شود.

محدوده حفاظت اضافه‌جریان در این مدل 0.5 آمپر تا 1.19 کیلوآمپر اعلام شده است.

کنترل عدم‌تعادل جریان

7UG0832-1AD20 علاوه بر کم‌جریانی و اضافه‌جریانی، امکان تشخیص عدم‌تعادل یا Current Asymmetry را نیز دارد.

در موتورهای سه‌فاز، اختلاف قابل‌توجه جریان بین فازها می‌تواند نشانه شرایط نامناسب مدار یا بار باشد. پایش این وضعیت به شناسایی سریع‌تر شرایط غیرعادی کمک می‌کند.

این قابلیت برای سیستم‌های دارای موتورهای سه‌فاز، پمپ‌ها، نوار نقاله‌ها و تجهیزات صنعتی اهمیت بیشتری دارد.

استفاده از ترانس جریان خارجی CT

یکی از نکات مهم در انتخاب 7UG0832-1AD20 این است که اندازه‌گیری جریان آن با ترانس جریان خارجی انجام می‌شود.

طبق مشخصات رسمی زیمنس، این مدل برای CT با:

• ثانویه 1A یا 5A
• کلاس دقت Class 0.5
• محدوده تنظیم جریان اولیه 1 تا 999A

طراحی شده است.

بنابراین هنگام طراحی تابلو باید نسبت تبدیل CT متناسب با جریان واقعی مدار انتخاب شود.

برای مثال، اگر جریان مدار بسیار بیشتر از جریان مستقیم قابل اندازه‌گیری باشد، می‌توان با انتخاب CT مناسب، جریان را به مقدار استاندارد 1A یا 5A در ثانویه تبدیل و به رله منتقل کرد.

پشتیبانی از شبکه تک‌فاز و سه‌فاز

رله کنترل جریان 7UG0832-1AD20 برای چند ساختار شبکه قابل استفاده است:

1Ph-2W: تک‌فاز دو سیمه
3Ph-3W: سه‌فاز سه سیمه
3Ph-4W: سه‌فاز چهار سیمه

این قابلیت باعث می‌شود مدل 7UG0832-1AD20 در پروژه‌های مختلف صنعتی انعطاف‌پذیری مناسبی داشته باشد.

ولتاژ سیستم و تغذیه رله

ولتاژ سیستم نامی این خانواده برای مدل‌های 7UG083 برابر 415 ولت AC است.

تغذیه کنترلی رله نیز 110/230 ولت AC با تلورانس ±15 درصد اعلام شده است.

بنابراین هنگام نصب باید ولتاژ مدار اندازه‌گیری و همچنین ولتاژ تغذیه کمکی رله به‌صورت جداگانه بررسی شوند.

خروجی رله 1CO

رله 7UG0832-1AD20 دارای یک کنتاکت تبدیلی (1CO) است.

ظرفیت جریان حرارتی کنتاکت 5 آمپر بوده و ظرفیت اعلام‌شده برای:

• AC15: 3A در 250V AC
• AC12: 5A در 250V AC

است.

به همین دلیل در صورتی که خروجی رله برای کنترل تجهیزی با جریان بالاتر استفاده شود، معمولاً باید از کنتاکتور یا رله واسط متناسب با مدار استفاده شود.

زمان تأخیر قابل تنظیم

یکی از مزایای رله کنترل جریان زیمنس 7UG0832-1AD20 امکان تنظیم تأخیر زمانی است.

محدوده‌های اعلام‌شده شامل:

• Power-on Delay: از 0.5 تا 99.9 ثانیه
• Trip Time Delay: از 0 تا 99.9 ثانیه
• Recovery Time Setting: از 0 تا 99.9 ثانیه

است.

این تنظیمات کمک می‌کنند تغییرات کوتاه‌مدت و گذرا باعث عملکرد ناخواسته رله نشوند و واکنش سیستم با شرایط واقعی بار هماهنگ شود.

نمایشگر و وضعیت عملکرد

رله 7UG0832-1AD20 دارای رابط نمایش وضعیت برای پایش عملکرد دستگاه است.

در خانواده رله‌های کنترل جریان 7UG0، LED مربوط به ON وضعیت تغذیه و LED مربوط به R1 وضعیت خطا در رله را نشان می‌دهد و نمایشگر LCD برای نمایش پارامترها و نوع خطا مورد استفاده قرار می‌گیرد.

این ویژگی باعث می‌شود بررسی وضعیت رله و تشخیص شرایط خطا برای اپراتور ساده‌تر شود.

کاربردهای رله کنترل بار زیمنس 7UG0832-1AD20

رله کنترل جریان Siemens 7UG0832-1AD20 می‌تواند در طیف متنوعی از سیستم‌های صنعتی و تابلوهای برق مورد استفاده قرار گیرد، از جمله:

• کنترل جریان موتورهای سه‌فاز
• پایش بار موتور
• کنترل پمپ‌های صنعتی
• سیستم‌های آبرسانی
• نوار نقاله‌ها
• فن‌ها و هواکش‌ها
• کمپرسورها
• ماشین‌آلات صنعتی
• تابلوهای کنترل موتور
• تابلوهای توزیع برق
• سیستم‌های اتوماسیون صنعتی
• تجهیزات انتقال مواد
• تابلوهای AMF
• سیستم‌های مانیتورینگ بار
• تشخیص کاهش یا افزایش غیرعادی جریان

زیمنس کاربرد رله‌های کنترل جریان 7UG0 را برای بارهای تک‌فاز و سه‌فاز، ژنراتورها، پمپ‌ها، نوار نقاله‌ها، تابلوهای AMF و پایش بارها و موتورها معرفی کرده است.

مزایای رله کنترل بار زیمنس 7UG0832-1AD20

کنترل دیجیتال جریان

این مدل امکان پایش دیجیتال جریان و مقایسه آن با مقادیر تنظیم‌شده را فراهم می‌کند.

تشخیص کم‌جریانی و اضافه‌جریان

امکان تنظیم محدوده‌های کم‌جریانی و اضافه‌جریان، کاربرد آن را در سیستم‌های مانیتورینگ بار افزایش می‌دهد.

تشخیص عدم‌تعادل جریان

قابلیت تشخیص Current Asymmetry برای پایش بارهای سه‌فاز مفید است.

پشتیبانی از چند ساختار شبکه

امکان استفاده در شبکه‌های 1Ph-2W، 3Ph-3W و 3Ph-4W انعطاف‌پذیری محصول را افزایش می‌دهد.

استفاده از CT خارجی

امکان استفاده از ترانس جریان خارجی باعث می‌شود رله برای طیف گسترده‌ای از جریان‌های مدار قابل استفاده باشد.

تنظیم تأخیر زمانی

زمان تأخیر قابل تنظیم امکان هماهنگ کردن عملکرد رله با شرایط واقعی بار را فراهم می‌کند.

نمایش وضعیت و خطا

LED و LCD، اطلاعات مربوط به وضعیت عملکرد و خطا را در اختیار اپراتور قرار می‌دهند.

نصب روی ریل DIN

عرض 35 میلی‌متر و نصب روی ریل DIN 35 میلی‌متر، استفاده از محصول را در تابلو برق ساده‌تر می‌کند.

راهنمای نصب رله کنترل جریان 7UG0832-1AD20

نصب و سیم‌کشی این محصول باید مطابق نقشه سازنده و توسط تکنسین متخصص انجام شود.

• پیش از نصب، برق مدار را کاملاً قطع کنید.
• ساختار شبکه را مشخص کنید؛ تک‌فاز دو سیمه، سه‌فاز سه سیمه یا سه‌فاز چهار سیمه.
• ولتاژ سیستم و تغذیه کمکی رله را بررسی کنید.
• CT مناسب را بر اساس جریان واقعی مدار انتخاب کنید.
• نسبت تبدیل و مشخصات CT را مطابق طراحی مدار تنظیم کنید.
• ثانویه CT را مطابق مشخصات دستگاه به ورودی رله متصل کنید.
• مدار خروجی 1CO را مطابق نقشه فرمان به کنتاکتور، رله واسط یا سیستم کنترل متصل کنید.
• حدود کم‌جریانی و اضافه‌جریان را تنظیم کنید.
• زمان تأخیر Trip و Recovery را بر اساس شرایط بار تنظیم کنید.
• پس از کنترل کامل سیم‌کشی، سیستم را راه‌اندازی و عملکرد رله را آزمایش کنید.

نکته ایمنی: اتصال CT و به‌خصوص مدار ثانویه ترانس جریان باید دقیقاً مطابق دستورالعمل سازنده انجام شود. نصب و تنظیم رله باید توسط فرد متخصص و با رعایت الزامات ایمنی برق انجام شود.

نکات مهم هنگام خرید رله کنترل بار 7UG0832-1AD20

1. جریان مدار

جریان واقعی مدار را مشخص کنید تا CT مناسب انتخاب شود.

2. نسبت تبدیل CT

نسبت CT باید با جریان مدار و محدوده تنظیم رله سازگار باشد.

3. ساختار شبکه

مشخص کنید مدار تک‌فاز، سه‌فاز سه سیمه یا سه‌فاز چهار سیمه است.

4. ولتاژ تغذیه

تغذیه کمکی موردنیاز رله باید با 110/230V AC ±15% سازگار باشد.

5. نوع حفاظت

مشخص کنید آیا پروژه به کنترل کم‌جریانی، اضافه‌جریان، عدم‌تعادل یا ترکیبی از آن‌ها نیاز دارد.

6. ظرفیت خروجی

جریان و نوع بار متصل به کنتاکت 1CO باید در محدوده مجاز خروجی رله قرار داشته باشد.

قیمت رله کنترل بار زیمنس 7UG0832-1AD20

قیمت رله کنترل بار زیمنس 7UG0832-1AD20 با توجه به موجودی محصول و شرایط روز بازار تجهیزات برق صنعتی متغیر است.

برای اطلاع از قیمت روز، موجودی و شرایط خرید رله کنترل بار زیمنس می‌توانید از فروشگاه ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

هنگام استعلام، کد کامل 7UG0832-1AD20 را اعلام کنید تا مدل دقیق موردنظر بررسی شود.

خرید رله کنترل بار زیمنس 7UG0832-1AD20 از ایستاتجهیز

اگر برای پایش جریان و کنترل بار یک موتور، پمپ، نوار نقاله یا تجهیز صنعتی به یک رله کنترل جریان نیاز دارید، Siemens 7UG0832-1AD20 می‌تواند گزینه مناسبی برای بررسی باشد.

این مدل با پایش کم‌جریانی، اضافه‌جریانی و عدم‌تعادل جریان، پشتیبانی از شبکه‌های تک‌فاز و سه‌فاز و امکان استفاده از CT خارجی، برای طیف متنوعی از کاربردهای صنعتی طراحی شده است.

پیش از خرید رله کنترل بار ، حتماً جریان مدار، نسبت CT، ساختار شبکه، ولتاژ تغذیه و نوع حفاظت موردنیاز را با مشخصات رله مطابقت دهید.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید رله کنترل بار زیمنس 7UG0832-1AD20 با کارشناسان ایستاتجهیز تماس بگیرید.

جمع‌بندی

رله کنترل بار زیمنس 7UG0832-1AD20 یک رله کنترل جریان دیجیتال از سری SINOVA 7UG0 است که برای پایش جریان تجهیزات و موتورهای صنعتی طراحی شده است.

این مدل با پشتیبانی از شبکه‌های تک‌فاز دو سیمه، سه‌فاز سه سیمه و سه‌فاز چهار سیمه، امکان کنترل کم‌جریانی، اضافه‌جریانی و عدم‌تعادل جریان را فراهم می‌کند.

استفاده از CT خارجی با ثانویه 1 یا 5 آمپر، محدوده تنظیم اولیه CT از 1 تا 999 آمپر، خروجی 1CO، نمایشگر LCD و نصب روی ریل DIN 35 میلی‌متر از مهم‌ترین ویژگی‌های این مدل هستند.

در زمان انتخاب این رله، تطبیق جریان واقعی مدار، نسبت CT، ساختار شبکه، ولتاژ تغذیه و نوع حفاظت موردنیاز با مشخصات 7UG0832-1AD20 ضروری است.

برای استعلام قیمت روز، موجودی و دریافت مشاوره تخصصی خرید رله کنترل بار زیمنس 7UG0832-1AD20، با کارشناسان ایستاتجهیز تماس بگیرید.
