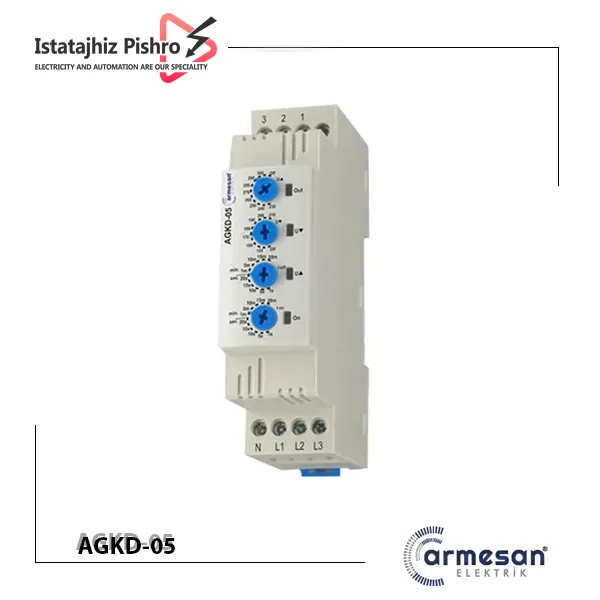

رله کنترل فاز آرمسان مدل AGKD-05

در دنیای صنعت، جایی که موتورهای الکتریکی قلب تپنده خطوط تولید، پمپ‌ها و سیستم‌های تهویه هستند، کوچکترین نوسان یا خطا در شبکه برق می‌تواند به خساراتی سنگین و توقف‌های پرهزینه منجر شود. رله کنترل فاز آرمسان مدل AGKD-05، یک تجهیز حفاظتی هوشمند و ضروری ساخت کشور ترکیه است که به عنوان یک نگهبان خستگی‌ناپذیر، سلامت شبکه سه فاز شما را تضمین کرده و از سرمایه‌های ارزشمندتان در برابر خطاهای نامرئی برق محافظت می‌کند.

شرکت ایستا تجهیز پیشرو به عنوان واردکننده مستقیم این محصول، مفتخر است که این راهکار حفاظتی پیشرفته را با بهترین شرایط در اختیار صنعتگران و متخصصان ایرانی قرار دهد.

برای درک کامل ارزش این دستگاه، ابتدا باید بدانیم از چه خطراتی جلوگیری می‌کند:

• افت ولتاژ (Under Voltage): زمانی که ولتاژ شبکه از حد استاندارد پایین‌تر بیاید، موتور برای جبران توان، جریان بیشتری می‌کشد. این افزایش جریان باعث داغ شدن بیش از حد سیم‌پیچ‌ها شده و در بلندمدت عایق آن‌ها را از بین برده و منجر به سوختن موتور می‌شود.
• افزایش ولتاژ (Over Voltage): ولتاژ بیش از حد مجاز نیز به همان اندازه خطرناک است. این پدیده می‌تواند به عایق‌بندی تجهیزات آسیب زده، باعث ایجاد جرقه و خرابی قطعات الکترونیکی حساس شود.
• قطع یک فاز (Phase Loss): اگر یکی از سه فاز ورودی به موتور قطع شود، موتور تلاش می‌کند با دو فاز باقی‌مانده به کار خود ادامه دهد. این حالت که به “دوفاز شدن” معروف است، جریان شدیدی در دو فاز دیگر ایجاد کرده و در عرض چند دقیقه می‌تواند موتور را بسوزاند.
• جابجایی توالی فاز (Phase Sequence Error): در موتورهایی که جهت گردش آن‌ها اهمیت دارد (مانند پمپ‌ها، آسانسورها و نوار نقاله‌ها)، جابجا شدن ترتیب فازها باعث چرخش موتور در جهت عکس شده و می‌تواند منجر به حوادث و آسیب‌های مکانیکی جدی شود.
• عدم تقارن یا عدم تعادل فاز (Phase Asymmetry): حتی اگر ولتاژ کلی شبکه نرمال باشد، ممکن است ولتاژ بین فازهای مختلف یکسان نباشد. این عدم تعادل، یک میدان مغناطیسی نامتقارن در موتور ایجاد می‌کند که باعث لرزش، تولید حرارت اضافی و کاهش شدید عمر مفید موتور می‌گردد.
• رله کنترل فاز AGKD-05 تمام این پنج خطا را به صورت لحظه‌ای پایش کرده و قبل از اینکه آسیب به تجهیزات شما برسد، مدار فرمان را قطع می‌کند.

خرید و قیمت رله کنترل فاز آرمسان AGKD-05

ایستا تجهیز پیشرو با حذف واسطه‌ها و واردات مستقیم محصولات آرمسان، این افتخار را دارد که رله کنترل فاز AGKD-05 را با رقابتی‌ترین قیمت بازار عرضه نماید. ما معتقدیم حفاظت صنعتی باید برای همه مقرون‌به‌صرفه باشد.

• قیمت تضمینی: به عنوان واردکننده اصلی، بهترین قیمت را به شما پیشنهاد می‌دهیم.
• اصالت کالا: تمامی محصولات به صورت مستقیم از کارخانه سازنده تامین شده و دارای تضمین اصالت هستند.
• مشاوره فنی رایگان: تیم متخصص ما آماده پاسخگویی به سوالات شما در زمینه انتخاب، نصب و تنظیمات محصول است.
• سفارش آسان: فرآیند خرید را برای شما ساده کرده‌ایم. تنها با یک تماس تلفنی یا ارسال پیام از طریق واتساپ می‌توانید سفارش خود را ثبت کنید.

برای دریافت قیمت روز و مشاوره تخصصی، همین حالا با ما در ارتباط باشید.

مشخصات فنی

این رله با مشخصات فنی دقیق و قابل تنظیم، برای طیف وسیعی از کاربردهای صنعتی طراحی شده است.

• کد محصول AGKD-05
• ولتاژ نامی تغذیه و اندازه‌گیری 3x380V AC (+N) – نیاز به اتصال نول
• فرکانس کاری 50/60 هرتز
• محدوده حفاظت ولتاژ پایین (Under Voltage) قابل تنظیم بین (0.70 تا 0.95) × ولتاژ نامی
• محدوده حفاظت ولتاژ بالا (Over Voltage) قابل تنظیم بین (1.05 تا 1.30) × ولتاژ نامی
• حفاظت عدم تقارن فاز (Asymmetry) قابل تنظیم بین 5% تا 25%
• تأخیر در قطع (Trip Time Delay) معمولاً قابل تنظیم بین 0.1 تا 10 ثانیه
• تأخیر در وصل (Reset Time Delay) معمولاً ثابت یا قابل تنظیم برای جلوگیری از وصل‌های متوالی
• نوع خروجی رله 1x کنتاکت چنج اور (SPDT)
• حداکثر جریان کنتاکت 5 آمپر در 250 ولت AC (برای بارهای مقاومتی)
• نشانگرهای LED Power On (روشن بودن دستگاه)<br>Relay On (وصل بودن رله خروجی)<br>Error (نمایش بروز خطا)
• استاندارد نصب ریل DIN 35mm
• دمای کاری 20- تا 55+ درجه سانتی‌گراد
• کلاس حفاظتی IP20
• ابعاد استاندارد برای نصب در تابلو برق
• کشور سازنده ترکیه (Turkey)

کاربردهای اصلی و تخصصی

رله AGKD-05 یک ابزار همه‌کاره است که در هر سیستمی که از موتور سه فاز استفاده می‌کند، ضروری است:

• صنایع تولیدی: حفاظت از موتورهای دستگاه‌های تراش، فرز، پرس و خطوط مونتاژ.
• تأسیسات و ساختمان: حفاظت از بوستر پمپ‌های آبرسانی، پمپ‌های آتش‌نشانی، موتورهای آسانسور و سیستم‌های تهویه مطبوع مرکزی (چیلرها و هواسازها).
• صنعت کشاورزی: حفاظت از پمپ‌های شناور و کف‌کش چاه‌های عمیق که به شدت در معرض نوسانات ولتاژ و قطع فاز هستند.
• صنایع برودتی: حفاظت از کمپرسورهای سردخانه‌ها که به کیفیت برق و توالی فاز بسیار حساس‌اند.
• جرثقیل‌ها و بالابرها: جلوگیری از چرخش معکوس و آسیب‌های مکانیکی ناشی از جابجایی فاز.

راهنمای گام به گام نصب و سیم‌کشی

نصب این دستگاه ساده است اما نیازمند دقت و رعایت نکات ایمنی می‌باشد.

آماده‌سازی: قبل از هر کاری، برق اصلی تابلو را به طور کامل قطع کرده و از بی‌برق بودن آن اطمینان حاصل کنید.
نصب فیزیکی: رله را روی ریل DIN استاندارد داخل تابلو برق قرار دهید و از محکم شدن آن مطمئن شوید.
اتصال ورودی‌ها:
سه فاز اصلی شبکه (L1, L2, L3) را به ترمینال‌های ورودی رله با همین نام متصل کنید.
سیم نول (N) را به ترمینال N دستگاه وصل نمایید. اتصال صحیح نول برای اندازه‌گیری دقیق ولتاژ در این مدل ضروری است.
سیم‌کشی مدار فرمان:
خروجی رله دارای سه ترمینال است: COM (مشترک)، NO (کنتاکت در حالت عادی باز) و NC (کنتاکت در حالت عادی بسته).
برای حفاظت، باید سیم فاز مدار فرمان را ابتدا به ترمینال COM وصل کرده و سپس از ترمینال NO به ورودی بوبین کنتاکتور اصلی موتور (A1) ببرید.
به این ترتیب، تا زمانی که شبکه برق سالم است، رله وصل بوده و اجازه عبور جریان به کنتاکتور را می‌دهد. به محض بروز خطا، رله قطع شده و کنتاکتور نیز قطع می‌شود.
تنظیمات نهایی: با استفاده از پتانسیومترهای روی دستگاه، مقادیر مورد نظر برای حداقل و حداکثر ولتاژ و درصد عدم تقارن را بر اساس مشخصات موتور و حساسیت سیستم خود تنظیم کنید.

مزایای برجسته رله کنترل فاز AGKD-05

حفاظت جامع و یکپارچه: با یک دستگاه کوچک، از پنج نوع خطای ویرانگر شبکه جلوگیری می‌کنید.
افزایش طول عمر تجهیزات: با جلوگیری از تنش‌های الکتریکی، عمر مفید موتورها و قطعات مکانیکی متصل به آن‌ها را به شکل چشمگیری افزایش می‌دهد.
کاهش هزینه‌های تعمیر و نگهداری: هزینه خرید این رله در مقابل هزینه تعمیر یا تعویض یک الکتروموتور صنعتی، بسیار ناچیز است. این یک سرمایه‌گذاری هوشمندانه با بازگشت سریع است.
نصب و راه‌اندازی آسان: طراحی استاندارد و ترمینال‌های واضح، فرآیند نصب را حتی در تابلوهای شلوغ نیز ساده می‌کند.
قابلیت اطمینان بالا: برند آرمسان به کیفیت ساخت و دوام محصولاتش شهرت دارد و AGKD-05 نیز از این قاعده مستثنی نیست.

ایستاتجهیز ارائه دهنده محصولات شرکت armesan با ضمانت و گارانتی دو ساله است.
