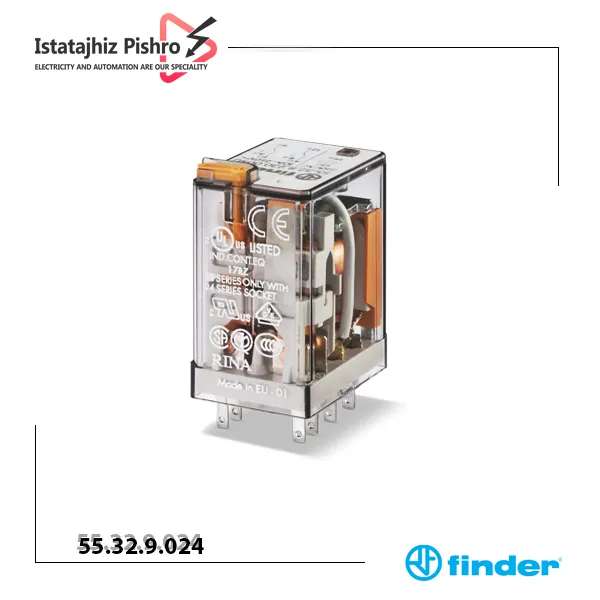

رله 24 ولت 8 پایه finder مدل 55.32.9.024

رله فایندر مدل 55.32.9.024، یک رله صنعتی مینیاتوری (که با نام رله شیشه‌ای نیز شناخته می‌شود) از سری بسیار محبوب و قابل اعتماد 55 شرکت Finder ایتالیا است. این رله به عنوان اسب کاری (Workhorse) دنیای اتوماسیون صنعتی شناخته می‌شود و به دلیل داشتن بوبین استاندارد 24 ولت DC و دو کنتاکت چنج اور (DPDT)، به طور گسترده‌ای به عنوان رله واسط (Interface Relay) برای انواع PLCها و کنترلرها به کار می‌رود. طراحی فشرده، کیفیت ساخت بی‌نظیر و قابلیت اطمینان بالا، این رله را به یک قطعه ضروری در هر تابلو برق صنعتی، سیستم‌های اتوماسیون ساختمان (BMS) و مدارهای فرمان تبدیل کرده است.

مشخصات فنی رله فیندر

آگاهی از مشخصات فنی دقیق، کلید انتخاب صحیح و استفاده بهینه از این رله قدرتمند است:

• کد فنی محصول: 55.32.9.024.0010
• کشور سازنده: ایتالیا
• تولید کننده: فایندر (Finder)
• سری: 55 (رله‌های صنعتی مینیاتوری)
• ولتاژ بوبین (Coil Voltage): 24 ولت DC (جریان مستقیم)
• تعداد پایه (Pins): 8 پایه
• پیکربندی کنتاکت‌ها: 2 کنتاکت چنج اور (DPDT – Double Pole Double Throw)
• حداکثر جریان قابل تحمل کنتاکت: 10 آمپر در 250 ولت AC
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi)
• نوع نصب: قابل نصب روی سوکت (Plug-in)
• سوکت‌های سازگار: سری 94 فایندر (مدل‌های 8 پایه مانند 94.02, 94.72, 94.82.3)
• دکمه تست قفل‌شونده (Lockable test button)
• نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت: IP40
• استانداردها و گواهینامه‌ها: CE, UL, CSA, RINA, VDE

خرید رله فیندر 55.32.9.024 از ایستاتجهیز پیشرو

برای خرید رله فیندر 8 پایه 24 ولت DC 55.32.9.024 با ضمانت اصالت و بهترین قیمت، شرکت ایستاتجهیز پیشرو به عنوان واردکننده مستقیم و تخصصی برند فایندر در ایران، آماده خدمت‌رسانی است. ما با تأمین مستقیم این محصول از کارخانه فایندر در ایتالیا و حذف واسطه‌ها، آن را با قیمتی رقابتی و تضمین کیفیت در اختیار شما قرار می‌دهیم. تیم فنی مجرب ما آماده ارائه مشاوره فنی رایگان جهت اطمینان از انتخاب صحیح محصول برای کاربرد مورد نظر شماست. این رله پرمصرف به همراه سوکت‌های اصلی در انبار شرکت موجود بوده و به سرعت به سراسر ایران ارسال می‌گردد. برای استعلام قیمت روز، دریافت مشاوره و ثبت سفارش، از طریق تماس تلفنی، پیام‌رسان واتس‌اپ و یا صفحه رسمی اینستاگرام با ما در ارتباط باشید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

مزایا

• سازگاری بی‌نقص با PLC: بوبین 24 ولت DC این رله با مصرف توان پایین، برای اتصال مستقیم به خروجی‌های ترانزیستوری PLCها طراحی شده و نیازی به مدارات واسط اضافی ندارد.
• قابلیت اطمینان افسانه‌ای: کیفیت ساخت ایتالیا و استفاده از بهترین مواد اولیه، عملکرد پایدار و عمر طولانی این رله را حتی در سخت‌ترین شرایط صنعتی تضمین می‌کند.
• انعطاف‌پذیری در کاربرد: دو کنتاکت چنج اور به شما این امکان را می‌دهد که دو مدار مجزا را کنترل کنید، یک مدار را بین دو حالت سوئیچ کنید، یا مدارهای اینترلاک ساده را پیاده‌سازی نمایید.
• عیب‌یابی سریع و آسان: وجود دکمه تست دستی و نشانگر مکانیکی به تکنسین‌ها اجازه می‌دهد تا بدون نیاز به اعمال ولتاژ به بوبین، عملکرد مدار را به سرعت تست و عیب‌یابی کنند.
• ابعاد فشرده: طراحی مینیاتوری این رله باعث صرفه‌جویی قابل توجه در فضای گران‌بهای تابلو برق می‌شود.

کاربردها

این رله به دلیل تطبیق‌پذیری بالا، در طیف وسیعی از کاربردها استفاده می‌شود:

• رله واسط (Interface Relay): اصلی‌ترین کاربرد آن، ایزوله کردن خروجی ضعیف PLC از مدار قدرت و تقویت سیگنال برای راه‌اندازی بارهایی مانند کنتاکتورها، شیرهای برقی (سلونوئید ولو)، لامپ‌های سیگنال و موتورهای کوچک است.
• تابلوهای اتوماسیون صنعتی و BMS: به عنوان یک جزء استاندارد در تمام تابلوهای کنترل و سیستم‌های مدیریت هوشمند ساختمان.
• مدارهای کنترلی و فرمان: برای پیاده‌سازی منطق‌های ساده الکتریکی.
• سیستم‌های پنوماتیک و هیدرولیک: برای فعال‌سازی شیرهای برقی.
• ماشین‌سازی: در مدارات کنترل انواع ماشین‌آلات بسته‌بندی، چاپ، نساجی و…

نحوه و نکات نصب

مهم: پیش از هرگونه اقدام، از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید.

این رله باید بر روی سوکت 8 پایه سری 94 فایندر نصب شود. استفاده از سوکت اشتباه یا بی‌کیفیت می‌تواند به پایه‌های رله آسیب زده و اتصال مطمئنی را فراهم نکند.
سوکت را روی ریل DIN یا سطح تابلو محکم کنید.

سیم‌کشی

• بوبین: تغذیه 24 ولت DC را به پایانه‌های بوبین سوکت (معمولاً با شماره‌های 7 و 8 یا A1/A2 مشخص می‌شوند) وصل کنید. نکته بسیار مهم: در بوبین‌های DC، رعایت قطبیت الزامی است. پلاریته مثبت (+) را به A1 و منفی (-) را به A2 وصل کنید. اتصال برعکس مانع از عملکرد رله شده و در صورت استفاده از سوکت‌های دارای ماژول LED/دیود، ممکن است به ماژول آسیب بزند.
• کنتاکت‌ها: سیم‌های مربوط به دو مدار قدرت یا سیگنال خود را به ترمینال‌های کنتاکت‌ها (پایه‌های مشترک، نرمال باز و نرمال بسته) متصل نمایید. برای شناسایی دقیق پایه‌ها، حتماً به دیاگرام حک شده روی بدنه رله مراجعه کنید.
• جا زدن رله: پس از اتمام سیم‌کشی، رله را با دقت و با توجه به خار راهنما روی سوکت قرار داده و فشار دهید تا به طور کامل در جای خود بنشیند.
  قبل از اتصال برق، با استفاده از دکمه تست، عملکرد مکانیکی کنتاکت‌ها را بررسی کنید.
