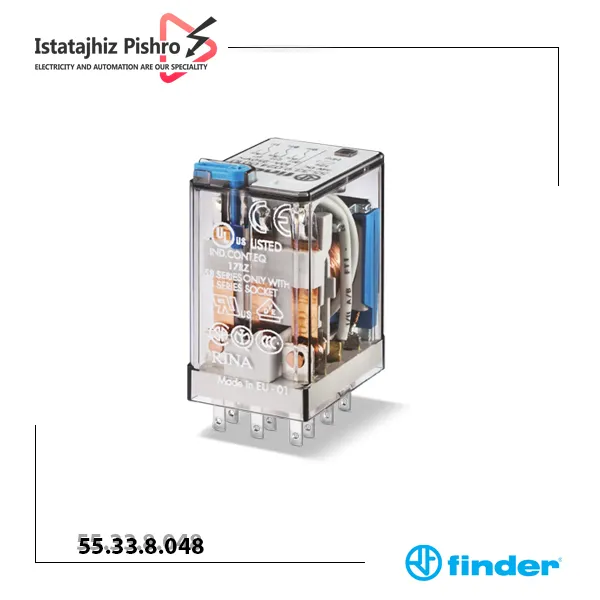

رله 48 ولت 11 پایه finder مدل 55.33.8.048

رله فایندر مدل 55.33.8.048، یک رله صنعتی مینیاتوری (که با نام رله شیشه‌ای نیز شناخته می‌شود)، محصولی باکیفیت و مهندسی‌شده از شرکت Finder ایتالیا است. این رله به عنوان نقطه تعادل طلایی بین مدل‌های 8 پایه (دو کنتاکت) و 14 پایه (چهار کنتاکت) شناخته می‌شود. با ارائه سه کنتاکت چنج اور (3PDT)، این قطعه به مهندسان و طراحان سیستم‌های اتوماسیون این قابلیت را می‌دهد که با یک سیگنال کنترل 48 ولت AC، سه مدار مجزا را به طور همزمان فرمان دهند. این ویژگی، رله 55.33.8.048 را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل کرده است که به تعداد کنتاکت بیشتری نسبت به یک رله استاندارد نیاز دارند اما با محدودیت فضا در تابلو برق مواجه هستند.

مشخصات فنی رله فیندر

برای انتخاب و به‌کارگیری صحیح این رله در پروژه‌های صنعتی، آشنایی با مشخصات دقیق آن الزامی است:

• کد فنی محصول: 55.33.8.048.0010
• کشور سازنده: ایتالیا
• تولید کننده: فایندر (Finder)
• سری: 55 (رله‌های صنعتی مینیاتوری)
• ولتاژ بوبین (Coil Voltage): 48 ولت AC (جریان متناوب)
• تعداد پایه (Pins): 11 پایه
• پیکربندی کنتاکت‌ها: 3 کنتاکت چنج اور (3PDT – Three Pole Double Throw)
• حداکثر جریان قابل تحمل کنتاکت: 10 آمپر در 250 ولت AC
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi) – برای کاربردهای عمومی و صنعتی
• نوع نصب: قابل نصب روی سوکت (Plug-in)
• سوکت‌های سازگار: سری 94 فایندر (مدل‌های 11 پایه مانند 94.03, 94.73, 94.83.3)
• ویژگی‌های شاخص:
• دکمه تست قفل‌شونده (Lockable test button)
• نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت: IP40
• استانداردها و گواهینامه‌ها: CE, UL, CSA, RINA, VDE

خرید رله فایندر 55.33.8.048 از ایستاتجهیز پیشرو

برای خرید رله 11 پایه فایندر 55.33.8.048 با اطمینان کامل از اصالت کالا و دریافت بهترین قیمت، شرکت ایستاتجهیز پیشرو، به عنوان واردکننده مستقیم و تخصصی محصولات فایندر در ایران، بهترین انتخاب شماست. ما با حذف واسطه‌ها، این رله اروپایی را با قیمتی رقابتی و تضمین کیفیت به دست شما می‌رسانیم. تخصص ما تنها به فروش محدود نمی‌شود؛ تیم فنی ما آماده ارائه مشاوره فنی رایگان است تا به شما در انتخاب دقیق‌ترین محصول برای نیازهایتان کمک کند. این مدل رله با ولتاژ بوبین 48 ولت در انبار شرکت موجود بوده و در سریع‌ترین زمان ممکن به تمام نقاط کشور ارسال می‌گردد. برای استعلام قیمت رله فیندر، دریافت مشاوره و ثبت سفارش، از طریق تماس تلفنی، پیام‌رسان واتس‌اپ و یا صفحه رسمی اینستاگرام با ما در ارتباط باشید.

مزایا

کنترل سه مسیره: قابلیت فرمان همزمان به سه مدار الکتریکی مجزا، این رله را برای کاربردهای کنترلی پیچیده‌تر بسیار کارآمد می‌سازد.
تعادل بهینه بین فضا و عملکرد: این مدل با ارائه یک کنتاکت بیشتر از رله‌های 8 پایه، قابلیت‌های کنترلی بیشتری را در همان ابعاد فیزیکی فراهم کرده و از نیاز به استفاده از رله بزرگ‌تر 14 پایه جلوگیری می‌کند.
افزایش انعطاف‌پذیری در طراحی: وجود سه کنتاکت چنج اور، دست طراحان را برای پیاده‌سازی مدارهای اینترلاک، کنترل همزمان بار و سیگنال، و منطق‌های کنترلی باز می‌گذارد.
عیب‌یابی و تست سریع: به لطف دکمه تست دستی و نشانگر وضعیت مکانیکی، تکنسین‌ها می‌توانند به سرعت و بدون نیاز به اعمال ولتاژ، عملکرد مدار را بررسی کنند.
کیفیت ساخت بی‌نظیر: تولید در ایتالیا با رعایت سخت‌گیرانه‌ترین استانداردهای کیفی، عمر طولانی و عملکرد بدون خطا را حتی در محیط‌های خشن صنعتی تضمین می‌کند.

کاربردها

این رله به دلیل داشتن سه کنتاکت، در سناریوهای متنوعی به کار می‌رود:

• اتوماسیون صنعتی: برای کنترل همزمان یک عملگر (مانند یک شیر برقی) و ارسال سیگنال وضعیت به PLC و چراغ سیگنال.
• تابلوهای کنترل: به عنوان رله واسط برای ایزوله کردن خروجی‌های PLC و درایوها.
• سیستم‌های کنترل موتور: برای فرمان به کنتاکتورهای مدارهای چپ‌گرد/راست‌گرد و یا مدارهای ستاره-مثلث.
• مدارهای اینترلاک (Interlock): جهت پیاده‌سازی منطق‌های ایمنی که در آن فعال شدن یک بخش، نیازمند غیرفعال بودن بخش دیگری است.
• کنترل سیستم‌های روشنایی: برای کنترل سه منطقه روشنایی مجزا با یک فرمان واحد.

نحوه و نکات نصب

نصب صحیح رله 55.33.8.048 برای عملکرد ایمن و پایدار ضروری است. مهم: پیش از هرگونه اقدام، از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید.

این رله باید بر روی سوکت 11 پایه سری 94 فایندر نصب شود. استفاده از سوکت نامناسب به پایه‌های رله آسیب جدی وارد می‌کند.
سوکت را روی ریل DIN یا سطح تابلو محکم کنید.
سیم‌کشی: ولتاژ کنترل 48 ولت AC را به پایانه‌های بوبین سوکت (معمولاً با شماره‌های 2 و 10 یا A1/A2 مشخص می‌شوند) وصل کنید. سیم‌های مربوط به سه مدار قدرت خود را نیز به ترمینال‌های کنتاکت‌ها (پایه‌های مشترک، نرمال باز و نرمال بسته) متصل نمایید. برای شناسایی دقیق پایه‌ها حتماً به دیاگرام حک شده روی بدنه رله مراجعه کنید.
جا زدن رله: پس از اتمام سیم‌کشی، رله را با دقت و با توجه به خار راهنما روی سوکت قرار داده و فشار دهید تا به طور کامل در جای خود بنشیند.
قبل از وصل کردن برق اصلی، با دکمه تست از عملکرد مکانیکی کنتاکت‌ها و با بررسی مجدد اتصالات، از محکم بودن سیم‌ها در ترمینال‌ها مطمئن شوید.
