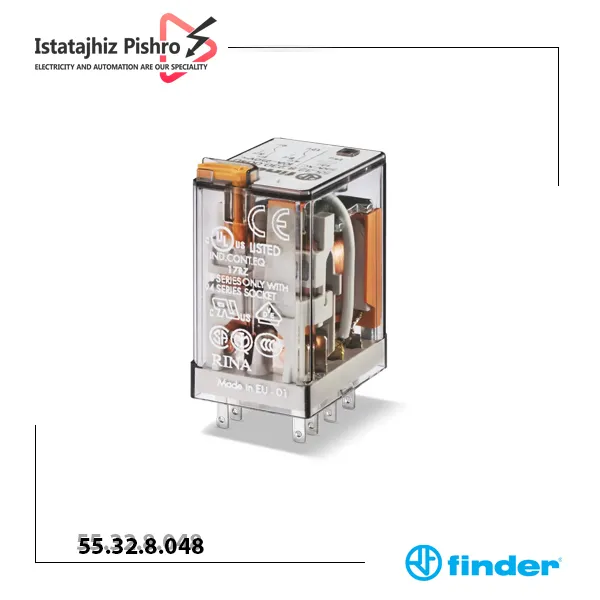

رله 48 ولت 8 پایه finder مدل 55.32.8.048

رله فایندر مدل 55.32.8.048، که در میان اهالی فن با نام رله شیشه‌ای نیز شناخته می‌شود، یکی از پرکاربردترین رله‌های مینیاتوری صنعتی در جهان است. این محصول باکیفیت که در کشور ایتالیا طراحی و تولید می‌شود، به دلیل ابعاد فشرده، قابلیت اطمینان بالا و ویژگی‌های کاربردی، به یک جزء جدایی‌ناپذیر در تابلوهای فرمان، مدارهای اتوماسیون و سیستم‌های کنترل ساختمان (BMS) تبدیل شده است. مدل 55.32.8.048 به طور خاص با بوبین 48 ولت AC، برای استفاده در سیستم‌هایی طراحی شده است که ولتاژ کنترل استاندارد آن‌ها 48 ولت است. این رله به عنوان یک واسط ایده‌آل بین خروجی‌های دیجیتال کنترلرها (مانند PLC) و بارهای بزرگ‌تر مانند کنتاکتورها، شیرهای برقی و موتورهای کوچک عمل کرده و ضمن ایزوله کردن مدار فرمان از قدرت، سوئیچینگ مطمئن و سریعی را فراهم می‌آورد.

مشخصات فنی رله فیندر

آگاهی از جزئیات فنی این رله، برای استفاده صحیح و مهندسی در پروژه‌ها ضروری است. مشخصات کلیدی این مدل به شرح زیر است:

• کد فنی محصول: 55.32.8.048.0010
• کشور سازنده: ایتالیا
• تولید کننده: فایندر (Finder)
• سری: 55 (رله‌های مینیاتوری صنعتی / رله شیشه‌ای)
• ولتاژ بوبین (Coil Voltage): 48 ولت AC (جریان متناوب)
• تعداد پایه (Pins): 8 پایه (Octal Base)
• پیکربندی کنتاکت‌ها: 2 کنتاکت چنج اور (DPDT – Double Pole Double Throw)
• حداکثر جریان قابل تحمل کنتاکت: 10 آمپر در 250 ولت AC
• جنس کنتاکت‌ها: آلیاژ نقره-نیکل (AgNi) – مناسب برای کاربردهای عمومی
• نوع نصب: قابل نصب روی سوکت (Plug-in)
• سوکت‌های سازگار: سری 94 فایندر (مانند 94.02, 94.82, 94.94.3)
• ویژگی‌های شاخص:
• دکمه تست قفل‌شونده (Lockable test button)
• نشانگر مکانیکی وضعیت کنتاکت (Mechanical flag indicator)
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد
• درجه حفاظت: IP40
• استانداردها و گواهینامه‌ها: CE, EAC, UL, CSA, RINA

خرید رله فایندر 55.32.8.048

برای خرید رله فیندر 55.32.8.048 با اطمینان از اصالت کالا و بهره‌مندی از بهترین قیمت بازار، شرکت ایستاتجهیز پیشرو، واردکننده مستقیم محصولات فایندر در ایران، همراه شماست. ما با تأمین مستقیم این رله از تولیدکننده ایتالیایی، آن را با قیمتی بسیار رقابتی و بدون واسطه به دست مصرف‌کنندگان و تابلوسازان محترم می‌رسانیم. تخصص ما تنها در فروش خلاصه نمی‌شود؛ تیم فنی ایستاتجهیز آماده ارائه مشاوره فنی رایگان جهت انتخاب دقیق رله متناسب با نیازهای پروژه شما می‌باشد. کلیه محصولات، از جمله این مدل با ولتاژ خاص 48 ولت، در انبار شرکت موجود بوده و در کمترین زمان ممکن به تمام نقاط ایران ارسال خواهد شد. برای استعلام قیمت روز، دریافت مشاوره و ثبت سفارش، می‌توانید از طریق تماس تلفنی، پیام‌رسان واتس‌اپ و یا صفحه اینستاگرام ما اقدام فرمایید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

مزایا

• طراحی فشرده و مینیاتوری: ابعاد کوچک این رله باعث صرفه‌جویی قابل توجه در فضای گران‌بهای داخل تابلوهای برق می‌شود.
• عیب‌یابی و نگهداری آسان: وجود دکمه تست دستی و نشانگر مکانیکی، به تکنسین‌ها اجازه می‌دهد تا بدون نیاز به اعمال ولتاژ، عملکرد رله و مدار را به سرعت بررسی و عیب‌یابی کنند.
• انعطاف‌پذیری بالا: با داشتن دو کنتاکت چنج اور (DPDT)، می‌توان از این رله برای کنترل دو مدار مجزا، معکوس کردن جهت یک موتور DC کوچک، یا پیاده‌سازی منطق‌های کنترلی پیچیده‌تر استفاده کرد.
• سازگاری با ولتاژ کنترل 48 ولت: این رله نیاز به استفاده از منابع تغذیه یا ترانسفورماتورهای اضافی را در سیستم‌هایی که با ولتاژ 48V کار می‌کنند، حذف می‌کند.
• کیفیت و دوام ساخت ایتالیا: استفاده از مواد اولیه مرغوب و استانداردهای تولید سخت‌گیرانه اروپایی، عمر طولانی و عملکرد بدون نقص این رله را تضمین می‌کند.

کاربردها

این رله به دلیل تطبیق‌پذیری بالا، در طیف وسیعی از صنایع مورد استفاده قرار می‌گیرد:

• تابلوهای فرمان صنعتی: به عنوان رله اینترفیس (واسط) بین PLC و بارهای بزرگ‌تر.
• اتوماسیون صنعتی و ماشین‌سازی: برای کنترل عملگرها، سنسورها و شیرهای برقی.
• سیستم‌های مدیریت ساختمان (BMS) و HVAC: جهت کنترل فن‌ها، دمپرها و سیستم‌های تهویه مطبوع.
• تجهیزات مخابراتی و منابع تغذیه: در مدارهایی که ولتاژ استاندارد آن‌ها 48 ولت است.
• مدارهای کنترل آسانسور و پله برقی.
• سیستم‌های بسته‌بندی و خطوط تولید.

نحوه و نکات نصب

نصب صحیح رله 55.32.8.048 بسیار ساده است اما نیازمند رعایت اصول ایمنی می‌باشد. همیشه قبل از شروع، از قطع بودن کامل منبع تغذیه اطمینان حاصل کنید. این رله به صورت خشابی بر روی سوکت‌های سری 94 فایندر نصب می‌شود. ابتدا سوکت را روی ریل یا سطح تابلو محکم کنید. سپس سیم‌بندی را مطابق نقشه انجام دهید: ولتاژ کنترل 48 ولت AC را به پایانه‌های بوبین سوکت (معمولاً با نام A1/A2 یا 2/7 مشخص شده‌اند) وصل کنید. مدار قدرت خود را نیز به ترمینال‌های مربوط به کنتاکت‌ها (پایه‌های مشترک، نرمال باز و نرمال بسته) متصل نمایید. نقشه پایه‌ها به وضوح روی بدنه رله حک شده است. پس از اتمام سیم‌کشی، رله را با دقت و با توجه به خار راهنمای آن، روی سوکت فشار دهید تا کاملاً در جای خود قرار گیرد. قبل از وصل برق، می‌توانید با استفاده از دکمه تست، از صحت عملکرد مکانیکی کنتاکت‌ها مطمئن شوید. در نهایت، اتصالات سیم‌ها به ترمینال‌های سوکت را مجدداً بررسی کنید تا از محکم بودن آن‌ها اطمینان حاصل شود.
