رله PLC تک فاز 2 آمپر سلدوک مدل SLA03220

رله Celduc SLA03220 یک رله حالت جامد یا SSR مینیاتوری است که برای ایجاد رابط بین مدار فرمان و بار AC مورد استفاده قرار می‌گیرد. این مدل با ورودی 24VDC، انتخاب مناسبی برای بسیاری از مدارهای کنترلی صنعتی و خروجی‌های PLC است؛ به همین دلیل در سیستم‌های کنترل به‌عنوان یک Interface Relay نیز کاربرد دارد. ساختار SLA03220 با رله‌های الکترومکانیکی متداول با گام 5 میلی‌متر سازگار است و می‌تواند مستقیماً روی PCB لحیم شود یا با پایه‌های مناسب برای نصب روی ریل DIN استفاده شود. Celduc این خانواده را به‌گونه‌ای طراحی کرده که در ابعاد بسیار کوچک، امکان جایگزینی رله‌های الکترومکانیکی در مدارهای رابط فراهم شود.

یکی از نکات مهم این مدل، خروجی AC با Switching Mode از نوع Random Turn-On است. بنابراین برخلاف SSRهای Zero-Cross، روشن‌شدن خروجی الزاماً منتظر عبور ولتاژ AC از صفر نمی‌ماند. این ویژگی در کاربردهایی که کنترل سریع‌تر یا زمان‌بندی دقیق‌تر سوئیچینگ اهمیت دارد، قابل توجه است. دیتاشیت Celduc زمان Turn-On را حداکثر 0.1ms و Turn-Off را حداکثر 10ms اعلام می‌کند.

رله SLA03220 برای چه کاربردهایی مناسب است؟

SLA03220 بیشتر از آنکه یک رله قدرت برای بارهای سنگین باشد، یک رله رابط مینیاتوری برای مدارهای کنترل است. کاربرد اصلی آن ایجاد یک واسط بین سیگنال DC مدار فرمان و یک بار AC است.

برای مثال، یک رله PLC می‌تواند خروجی 24VDC خود را به ورودی SLA03220 متصل کند و خروجی SSR، بار AC را کنترل نماید. این ساختار باعث می‌شود مدار فرمان و مدار بار از یکدیگر جدا باشند و کنترل بار AC با یک سیگنال DC کم‌مصرف انجام شود.

کاربردهای متداول این نوع رله عبارت‌اند از:

• رابط بین خروجی PLC و بار AC
• تابلوهای کنترل و اتوماسیون صنعتی
• کنترل شیرهای برقی AC
• کنترل برخی کنتاکتورها و بوبین‌های AC
• کنترل لامپ و تجهیزات سیگنالینگ
• کنترل بارهای مقاومتی سبک
• مدارهای کنترل و اینترفیس I/O
• تجهیزات صنعتی که فضای نصب بسیار محدود است
• جایگزینی رله‌های الکترومکانیکی کوچک در مدارهای رابط

خود Celduc نیز رله‌های Interface SSR را برای کاربردهایی مانند ارتباط سیستم کنترل با تجهیزات، تبدیل سطح ولتاژ و سوئیچینگ بارهای AC/DC معرفی می‌کند. در خانواده SLA/SLD نیز امکان نصب مستقیم روی PCB یا استفاده از پایه ریل DIN وجود دارد.

نکته مهم درباره نصب و پایه رله

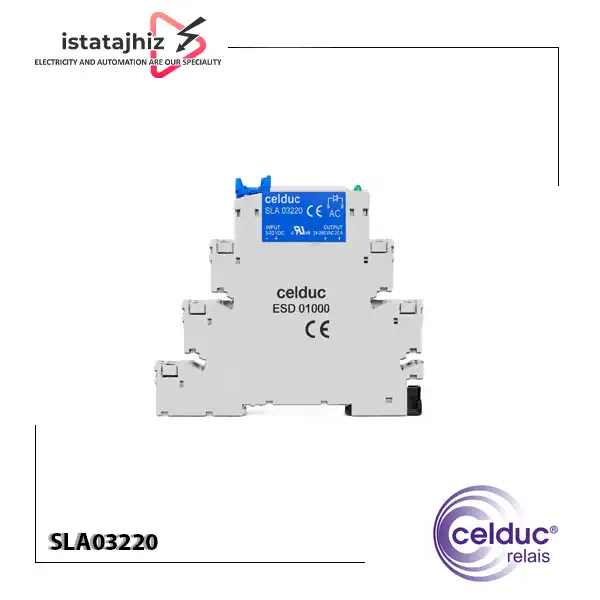

SLA03220 را می‌توان مستقیماً روی PCB نصب و لحیم کرد. در صورتی که هدف، نصب آن در تابلو برق و روی ریل DIN باشد، می‌توان از پایه Celduc ESD01000 استفاده کرد. Celduc این پایه را به‌عنوان پایه DIN برای یک رله SLA/SLD معرفی کرده است. این ویژگی برای تعمیر و نگهداری تابلوهای صنعتی اهمیت دارد؛ زیرا رله می‌تواند به‌صورت ماژولار روی پایه قرار گیرد و در صورت خرابی، بدون تغییر سیم‌کشی اصلی تعویض شود.

نکات مهم در انتخاب و استفاده از SLA03220

به نکات زیر توجه کنید:

1. جریان 2 آمپر را نباید با جریان راه‌ اندازی بار اشتباه گرفت

اگرچه SLA03220 دارای تحمل جریان نامی 2A است، انتخاب آن صرفاً بر اساس جریان نامی بار کافی نیست. بارهای موتوری، سلونوئیدی و سایر بارهای القایی ممکن است هنگام راه‌اندازی جریان بسیار بیشتری از جریان کاری خود بکشند.

دیتاشیت برای SLA03220 جریان اضافه‌بار غیرتکراری 80A در مدت 10ms را اعلام می‌کند، اما این مقدار به معنی مجاز بودن استفاده دائمی از رله برای بار 80 آمپر نیست. این عدد مربوط به شرایط گذرای مشخص‌شده در دیتاشیت است.

2. Random Turn-On را در انتخاب مدل در نظر بگیرید

SLA03220 از Random Turn-On استفاده می‌کند. بنابراین اگر در پروژه به سوئیچینگ Zero-Cross نیاز دارید، نباید صرفاً بر اساس 24VDC بودن ورودی و 2A بودن خروجی، این مدل را انتخاب کنید. در خانواده Celduc مدل‌های دیگری با خروجی Zero-Cross نیز وجود دارند.

3. جریان بار نباید از حداقل بار کمتر باشد

حداقل جریان بار اعلام‌شده برای SLA03220 برابر 5mA است. بنابراین در مدارهایی که بار بسیار کم‌جریان دارند، این پارامتر باید هنگام انتخاب بررسی شود.

4. افت ولتاژ SSR را در نظر بگیرید

افت ولتاژ حالت روشن برای این مدل حدود 1.2V است. همین افت ولتاژ باعث ایجاد تلفات حرارتی در نیمه‌هادی خروجی می‌شود. در جریان‌های نزدیک به جریان نامی، بررسی شرایط حرارتی و دمای محیط اهمیت بیشتری پیدا می‌کند.
