رله PLC تک فاز 2 آمپر Celduc SLA02220

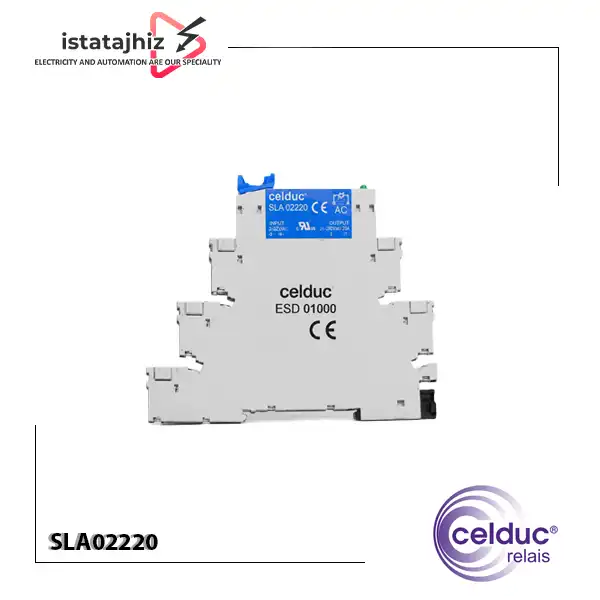

رله Celduc SLA02220 یک رله حالت جامد رابط یا Interface Solid State Relay تک‌فاز است که برای جداسازی و ارتباط بین مدار فرمان DC و بار AC مورد استفاده قرار می‌گیرد. این مدل در خانواده SLA / SLIM شرکت فرانسوی Celduc قرار داشته و با هدف ارائه یک رله بسیار کوچک برای مدارهای کنترل، اتوماسیون صنعتی و کاربردهای رابط طراحی شده است.

SLA02220 دارای ورودی کنترلی 7 تا 20 ولت DC و خروجی AC با قابلیت سوئیچینگ بار تا 2 آمپر در محدوده 12 تا 280VAC است. بنابراین برخلاف مدل SLA03220 که ورودی آن برای مدارهای 24VDC طراحی شده، SLA02220 برای مدارهای فرمان با ولتاژ پایین‌تر در محدوده 7 تا 20 ولت DC مناسب است. مشخصات خانواده SLA در مستندات Celduc نیز جریان سوئیچینگ 2A و ولتاژ خروجی 12 تا 280VAC را برای این مدل تأیید می‌کند.

ساختار SLA02220 به‌صورت Slim و با عرض تنها 5 میلی‌متر طراحی شده است. این ویژگی باعث می‌شود در مدارهایی که تعداد زیادی رله در فضای محدود قرار گرفته‌اند، استفاده از آن نسبت به رله‌های معمولی حجیم‌تر، فضای بسیار کمتری اشغال کند. این خانواده از رله‌های Celduc از نظر ابعاد و جانمایی با رله‌های الکترومکانیکی 5 میلی‌متری سازگار بوده و قابلیت نصب مستقیم روی PCB یا استفاده با پایه‌های مخصوص ریل DIN را دارد.

SLA02220 چگونه در مدار PLC کار می‌کند؟

کارکرد اصلی این محصول را می‌توان به شکل یک واسط بین سیگنال فرمان و بار AC در نظر گرفت. در یک سیستم کنترل، خروجی مدار فرمان یا کنترلر به ورودی DC رله متصل می‌شود. زمانی که ولتاژ ورودی در محدوده کاری SLA02220 قرار بگیرد، بخش نیمه‌هادی خروجی فعال شده و امکان عبور جریان AC به سمت بار فراهم می‌شود.

به همین دلیل این رله می‌تواند در مدارهای کنترل صنعتی، برای مثال، بین یک مدار فرمان DC و تجهیزی با تغذیه AC قرار بگیرد. از آنجا که SLA02220 یک SSR است، عملیات قطع و وصل توسط نیمه‌هادی انجام می‌شود و مانند رله الکترومکانیکی دارای کنتاکت مکانیکی متحرک نیست.

این ساختار برای مدارهایی که تعداد عملیات قطع و وصل آنها زیاد است اهمیت دارد. Celduc نیز برای رله‌های حالت جامد خود مزایایی مانند تعداد بسیار بالای عملیات سوئیچینگ، مصرف پایین مدار کنترل و مقاومت در برابر شوک و لرزش را در مقایسه با رله‌های الکترومکانیکی مطرح کرده است.

کاربردهای رله SLA02220

SLA02220 به دلیل ساختار Interface SSR و جریان خروجی 2 آمپر، بیشتر برای مدارهای فرمان و کنترل کاربرد دارد و نباید آن را با SSRهای قدرت چند ده آمپری یکسان در نظر گرفت.

برخی کاربردهای قابل بررسی برای این مدل عبارت‌اند از:

• مدارهای رابط PLC
• تابلوهای کنترل و اتوماسیون صنعتی
• کنترل بارهای AC کم‌مصرف
• کنترل شیرهای برقی AC در محدوده مجاز
• کنترل بوبین برخی کنتاکتورها
• مدارهای سیگنالینگ و چراغ‌های AC
• مدارهای کنترل تجهیزات صنعتی
• مدارهایی که فضای PCB محدود دارند
• جایگزینی رله‌های الکترومکانیکی کوچک در مدارهای Interface
• کنترل بارهای دارای تعداد زیاد دفعات قطع و وصل

Celduc برای خانواده SLA/SLD به کاربردهایی مانند کنترل شیرهای برقی، موتورها، کویل‌ها و نشانگرها اشاره کرده و این رله‌ها را برای انواع مختلف بار معرفی کرده است؛ با این حال برای هر بار باید جریان نامی، جریان هجومی و شرایط سوئیچینگ واقعی همان بار بررسی شود.

نصب SLA02220 روی PCB یا ریل DIN

یکی از ویژگی‌های کاربردی خانواده SLA این است که این رله‌ها فقط محدود به نصب مستقیم روی برد نیستند. طراحی آنها امکان لحیم شدن مستقیم روی PCB را فراهم می‌کند و همچنین می‌توان آنها را با پایه مناسب روی DIN Rail نصب کرد.

برای تابلو برق، این قابلیت زمانی مفید است که طراح بخواهد از یک رله بسیار باریک استفاده کند اما همچنان امکان تعویض ماژول رله بدون تغییر اساسی در ساختار تابلو را داشته باشد. پایه ESD01000 به‌عنوان پایه مربوط به رله‌های SLA/SLD در منابع فنی Celduc معرفی شده است.

مزیت SSR بودن SLA02220 نسبت به رله مکانیکی

در رله الکترومکانیکی، قطع و وصل بار توسط کنتاکت‌های مکانیکی انجام می‌شود؛ بنابراین فرسایش کنتاکت، جرقه، صدا و محدودیت تعداد عملیات مکانیکی از موضوعات قابل توجه هستند.

در SLA02220، عملیات سوئیچینگ به‌صورت حالت جامد انجام می‌شود. در نتیجه برای مدارهایی که به دفعات زیاد قطع و وصل می‌شوند، ساختار SSR می‌تواند مزیت قابل توجهی داشته باشد.

همچنین اندازه بسیار کوچک SLA02220 یکی از ویژگی‌های اصلی آن است. ابعاد 28×5×15 میلی‌متر باعث می‌شود بتوان تعداد زیادی از این رله‌ها را در فضای محدودی از برد یا تابلو قرار داد.

نکات مهم برای انتخاب SLA02220

نکاتی که قبل از انتخاب باید توجه کنیم:

بار 2 آمپری را دقیق بررسی کنید

عدد 2A به معنی آن نیست که هر بار 2 آمپری را بدون بررسی می‌توان به رله متصل کرد. نوع بار اهمیت زیادی دارد.

یک بار مقاومتی، یک شیر برقی، بوبین کنتاکتور یا موتور ممکن است در هنگام روشن شدن رفتار الکتریکی کاملاً متفاوتی داشته باشند. بارهای القایی می‌توانند جریان هجومی و شرایط گذرای بیشتری ایجاد کنند.

Celduc خانواده SLA را دارای قابلیت تحمل پیک‌های جریان بار معرفی کرده است، اما انتخاب نهایی باید بر اساس مشخصات واقعی بار و شرایط کاری انجام شود.

ولتاژ خروجی را با ولتاژ بار تطبیق دهید

محدوده خروجی SLA02220 برابر 12 تا 280VAC است. بنابراین ولتاژ بار باید در این محدوده قرار داشته باشد.

برای مثال اگر هدف کنترل یک بار AC در شبکه 230 ولت است، از نظر محدوده ولتاژ، این مدل در محدوده کاری خود قرار می‌گیرد؛ اما همچنان باید جریان بار، نوع بار و شرایط راه‌اندازی بررسی شود.

ولتاژ فرمان را با دقت بررسی کنید

ورودی 7 تا 20VDC مهم‌ترین تفاوت SLA02220 با مدل‌های مشابه این خانواده است.

اگر مدار فرمان شما 24VDC است، انتخاب SLA02220 بدون بررسی مدار ورودی توصیه نمی‌شود. در این حالت مدل SLA03220 که ورودی 18 تا 32VDC دارد، از نظر محدوده فرمان گزینه متفاوتی است.

SLA02220 برای چه خریداری مناسب است؟

این مدل برای کاربری مناسب است که مشخصات مدار خود را می‌داند و به یک SSR رابط تک‌فاز 2A با ورودی 7 تا 20VDC و خروجی 12 تا 280VAC نیاز دارد.

اگر هدف شما کنترل بار 230VAC با فرمان DC، در یک مدار کنترل کم‌حجم است، SLA02220 از نظر مشخصات الکتریکی می‌تواند گزینه مناسبی باشد. اما اگر خروجی PLC شما 24VDC است، بهتر است به جای انتخاب صرفاً بر اساس عبارت «رله PLC 2 آمپر»، محدوده ورودی مدل را بررسی کرده و گزینه‌ای مانند SLA03220 را نیز مقایسه کنید.
