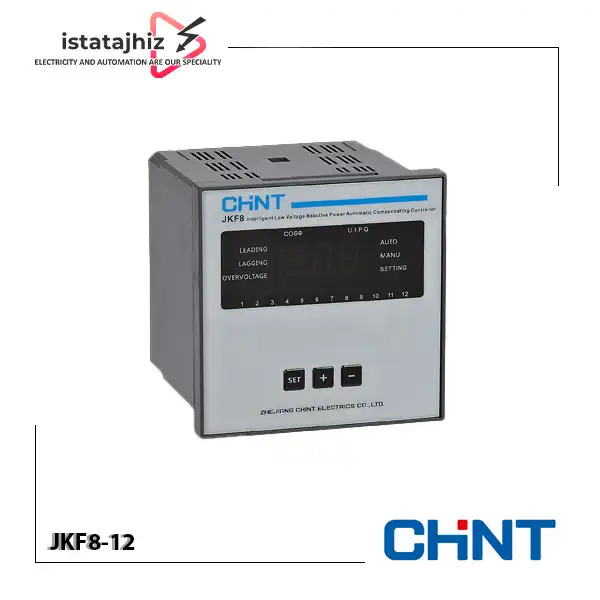

رگولاتور خازنی 12 پله CHINT JKF8-12

رگولاتور CHINT JKF8-12 یک کنترلر هوشمند جبران توان راکتیو در شبکه‌ های فشار ضعیف است که برای کنترل اتوماتیک بانک خازنی مورد استفاده قرار می‌گیرد. این رگولاتور با اندازه‌گیری پارامترهای شبکه، وضعیت توان راکتیو و ضریب توان را بررسی کرده و بر اساس نیاز سیستم، پله‌ های مختلف خازنی را وارد مدار یا از آن خارج می‌کند.

مدل JKF8-12 CHINT دارای 12 حلقه کنترلی است؛ بنابراین می‌تواند برای تابلوهای بانک خازنی با حداکثر 12 مرحله فرمان استفاده شود. این موضوع باعث می‌شود در تابلوهایی که ظرفیت بانک خازنی بالاتر است یا برای دستیابی به کنترل دقیق‌تر، پله‌های بیشتری در نظر گرفته شده، JKF8-12 نسبت به مدل 6 پله انتخاب مناسب‌تری باشد. CHINT تعداد حلقه‌های کنترلی سری JKF8 را برای مدل JKF8-6 برابر 1 تا 6 و برای JKF8-12 برابر 1 تا 12 اعلام کرده است.

این تجهیز مستقیماً خازن‌ها را تغذیه نمی‌کند، بلکه خروجی‌های آن برای فرمان دادن به کنتاکتورهای خازنی یا مدارهای سوئیچینگ پله‌های بانک خازنی استفاده می‌شوند. بنابراین JKF8-12 را باید به عنوان بخش کنترل یک سیستم جبران توان راکتیو در نظر گرفت، نه جایگزین خازن، کنتاکتور، فیوز یا تجهیزات حفاظتی بانک خازنی.

عملکرد JKF8-12 در بانک خازنی

در بسیاری از شبکه‌های صنعتی، بارهایی مانند موتورهای القایی، ترانسفورماتورها و تجهیزات الکترومغناطیسی باعث مصرف توان راکتیو می‌شوند. افزایش توان راکتیو می‌تواند باعث پایین آمدن ضریب توان و افزایش جریان عبوری از تجهیزات شبکه شود.

بانک خازنی برای جبران این توان راکتیو استفاده می‌شود. اما اگر تمام خازن‌ها به صورت ثابت در مدار باشند، هنگام کاهش بار احتمال اضافه‌جبران یا ایجاد ضریب توان نامناسب وجود دارد.

اینجاست که رگولاتور خازنی وارد عمل می‌شود.

رگولاتور CHINT JKF8-12 شرایط شبکه را پایش کرده و بر اساس نیاز واقعی، پله‌های بانک خازنی را به صورت مرحله‌ای کنترل می‌کند. برای مثال، زمانی که بار افزایش پیدا کرده و توان راکتیو بیشتری مورد نیاز است، رگولاتور می‌تواند چند پله خازنی را وارد مدار کند. با کاهش بار نیز پله‌های اضافی را از مدار خارج می‌کند.

این کنترل مرحله‌ای، یکی از دلایل اصلی استفاده از رگولاتورهای اتوماتیک در تابلوهای بانک خازنی است.

آیا JKF8-12 برای هر بانک خازنی مناسب است؟

خیر. تعداد پله‌ها تنها یکی از پارامترهای انتخاب رگولاتور است.

برای انتخاب صحیح باید حداقل موارد زیر بررسی شوند:

• ظرفیت کل بانک خازنی
• تعداد پله‌های مورد نیاز
• ظرفیت kvar هر پله
• نسبت CT
• ولتاژ شبکه
• فرکانس شبکه
• نوع کنتاکتورهای خازنی
• ولتاژ بوبین کنتاکتورها
• وجود یا عدم وجود هارمونیک
• میزان تغییرات بار
• ضریب توان هدف

اگر بار مجموعه به‌شدت متغیر باشد، تقسیم ظرفیت بانک به پله‌های بیشتر می‌تواند امکان کنترل دقیق‌تر جبران توان راکتیو را فراهم کند. اما اگر بار تقریباً ثابت باشد، الزاماً استفاده از 12 پله بهترین انتخاب نیست.
