رگولاتور خازنی 8 پله ETI

رگولاتور خازنی ETI PFC 8 RC یک Cosφ Controller هوشمند برای جبران توان راکتیو (Reactive Power Compensation) در تابلو بانک خازنی سه فاز تا ۸ پله است. این کنترلر که بخشی از سری PFC 6, 8, 12 RS شرکت ETI Slovenia محسوب می‌شود، با استفاده از اندازه‌گیری دیجیتال ولتاژ و جریان شبکه، ضریب توان (Cosφ) را پایش کرده و با وصل و قطع هوشمند پله‌های خازنی، توان راکتیو را اصلاح می‌کند.

این رگولاتور از برند eti با برخورداری از سه روش تنظیم پیشرفته (APFR، SHTD، Instantaneous Power Factor)، اندازه‌گیری چهار-ربعی، و ارتباط RS‑485 Modbus RTU، برای تابلوهای صنعتی و تجاری که نیاز به کنترل دقیق ضریب توان و پایش پارامترهای شبکه دارند، یک گزینه‌ی حرفه‌ای و در عین حال اقتصادی است.

مشخصات فنی رگولاتور خازنی ETI PFC 8 RC

• مدل دستگاه: ETI PFC 8 RC
• کد سازنده در ETI: 004656906 (معادل کد تجاری 4656906 در بازار)
• تعداد پله خازنی: ۸ خروجی رله‌ای (8 Steps / Relay Outputs)
• ولتاژ تغذیه و اندازه‌گیری: 400 V AC (±10%…‑15%) – 50/60 Hz
• محدوده جریان ورودی: 5 mA تا 6 A (ورودی CT یونیورسال …/1A و …/5A)
• دقت اندازه‌گیری:
  دقت جریان: حدود ±0.5%
  دقت ولتاژ: حدود ±0.2%
  دقت THDU و THDI: ±5% در محدوده اندازه‌گیری
• روش‌های کنترل ضریب توان (Regulation Methods):
  APFR (Average Power Factor Regulation)
  SHTD
  Instantaneous Power Factor
• محدوده تنظیم ضریب توان هدف: از 0.8 Inductive تا 0.8 Capacitive
• امکانات اندازه‌گیری و مانیتورینگ:
  ولتاژ، جریان، توان اکتیو (P)، راکتیو (Q)، ظاهری (S)
  Cosφ
  THDU, THDI و هارمونیک‌های فرد تا مرتبه ۱۹
  دمای داخلی کنترلر
• طراحی پله‌ها: Circular Usage of Steps (استفاده یکنواخت از پله‌های با توان مساوی برای افزایش عمر خازن)
• زمان‌های تنظیمی:
  تأخیر وصل پله: 5 تا 900 ثانیه
  تأخیر قطع پله: 5 تا 900 ثانیه
  امکان تنظیم توان هر پله تا 999 kVAr در نرم‌افزار
• امکانات پیشرفته:
  تشخیص خودکار یا دستی نوع اتصال سیستم اندازه‌گیری
  تشخیص خودکار یا دستی پله‌های خازنی متصل
  حافظه مقادیر حداقل و حداکثر
  شمارش تعداد سوییچینگ و زمان کارکرد هر پله
  آخرین پله قابل تبدیل به Alarm Output مستقل
  آماده برای سیستم‌های De-compensation (پله‌های راکتور)
• رابط ارتباطی: RS‑485 (Modbus RTU)
• طراحی نمایشگر: بدنه پنلی 97 × 97 mm، برش پنل 91 × 91 mm
• عمق نصب تقریبی: حدود 55 mm
• درجه حفاظت: IP54 (پنل جلو) / IP20 (قسمت پشت)
• دمای کاری مجاز: از ‑40°C تا +70°C
• استانداردها: EN 61010‑1، EN 50081‑1، EN 50082‑1
• نوع بار هدف: جبران توان راکتیو برای بارهای سه‌فاز متعادل (Single-Phase Current Measurement)

خرید رگولاتور خازنی 004656906 برند ETI

اگر تابلو بانک خازنی شما بین ۶ تا ۸ پله دارد و می‌خواهید ضریب توان شبکه را در محدوده 0.95 تا 1 نگه دارید، مدل ETI PFC 8 RC یکی از انتخاب‌های بسیار منطقی و مقرون‌به‌صرفه است. این کنترلر برای جبران توان راکتیو در شبکه‌های LV و حتی MV (در سمت کنترل) طراحی شده و به‌خوبی با خازن‌ سه‌ فاز و کنتاکتور خازنی استاندارد سازگار است.

در فرآیند خرید، نکات زیر مهم است:

• تعداد پله‌های بانک خازنی شما حداکثر ۸ پله باشد؛ اگر تعداد پله‌ها بیشتر است، بهتر است به سمت مدل PFC 12 RC بروید.
• خازن‌ها از نظر توان، به‌ویژه در پله‌های هم‌رده، تا حد امکان یکسان باشند تا الگوریتم Circular Usage of Steps بهترین عملکرد را داشته باشد.
• اگر نیاز به مانیتورینگ مرکزی و اتصال به سیستم BMS یا نرم‌افزار مانیتورینگ انرژی دارید، پورت RS‑485 Modbus RTU این مدل به شما کمک می‌کند تمام پارامترها را در اتاق کنترل ببینید.

در فروشگاه اینترنتی ایستا تجهیز (مرکز تخصصی تجهیزات برق و اتوماسیون صنعتی در لاله‌زار تهران)، می‌توانید رگولاتور خازنی ETI را همراه با مشاوره انتخاب ظرفیت پله‌ها، تنظیمات اولیه Cosφ و پیشنهاد خازن و کنتاکتور مناسب تهیه کنید. امکان خرید حضوری نیز از آدرس زیر وجود دارد:

تهران، لاله‌زار جنوبی، مجتمع فراز، طبقه اول، واحد ۶۲ – ایستا تجهیز

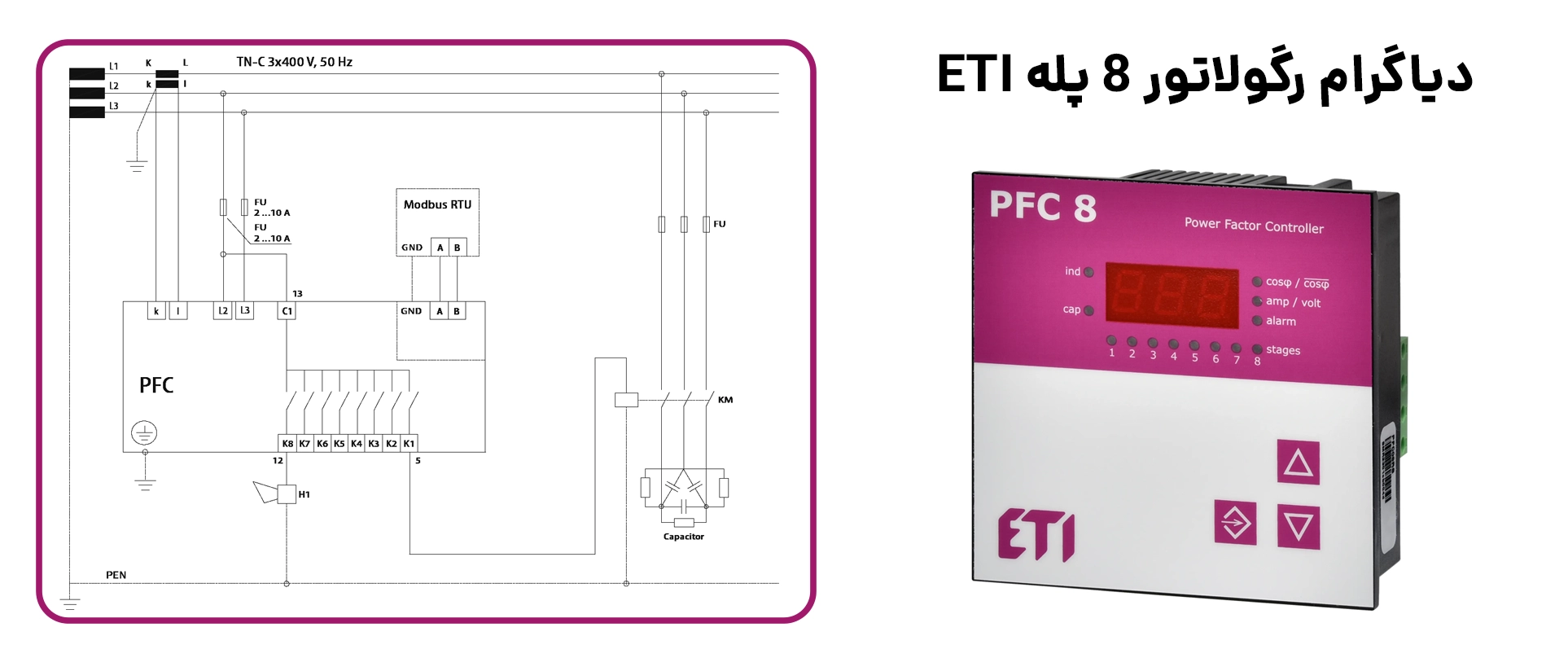

راهنمای نصب رگولاتور خازنی 8 پله ETI

• نصب مکانیکی
  نصب روی درب تابلو به‌صورت پنل‌مونت (Panel Mount)
  برش پنل: ۹۱ × ۹۱ میلی‌متر برای بدنه ۹۷ × ۹۷ میلی‌متر
  نصب در محل بدون لرزش، دور از منابع گرمایی شدید و رطوبت بالا
• اتصال تغذیه و ولتاژ اندازه‌گیری
  اتصال به شبکه 3×400 V AC (مثلاً بین L1–L2 یا L1–L3)
  استفاده از فیوز حفاظتی کوچک (۲ تا ۱۰ آمپر) در مسیر تغذیه طبق دیتاشیت
• اتصال ترانس جریان (CT)
  نصب CT روی یکی از فازهای اصلی (معمولاً L1)
  انتخاب نسبت CT صحیح در منوی دستگاه (مثلاً 100/5A, 250/5A و …)
  توجه مهم: قبل از جدا کردن CT از مدار، حتماً ثانویه CT را اتصال کوتاه کنید
• اتصال خروجی‌های رله به پله‌های خازنی
  هر خروجی رله به بوبین کنتاکتور خازنی مربوط به همان پله وصل شود
  پله‌های با توان مساوی تا حد امکان پشت سر هم قرار بگیرند (طبق توصیه سازنده)
  امکان تعریف آخرین پله به عنوان خروجی آلارم (در صورت نیاز)
• تنظیمات اولیه رگولاتور
  تنظیم ضریب توان هدف (Cosφ Target) روی 0.95 Lagging (یا طبق نظر کارفرما/برق منطقه)
  تعریف نوع شبکه و اتصال اندازه‌گیری (اتوماتیک یا دستی)
  تنظیم زمان تخلیه و حداقل زمان وصل برای هر پله (مثلاً ۶۰ تا ۱۲۰ ثانیه)
• انتخاب روش کنترل
  APFR برای کاربردهای عمومی
  SHTD برای شبکه‌هایی با تغییرات کندتر
  Instantaneous برای سیستم‌های دینامیک یا حساس به نوسان
• اتصال و تنظیم RS‑485 (Modbus RTU)
  استفاده از کابل شیلددار و اتصال صحیح ترمینال‌های A, B, GND
  تنظیم آدرس Slave، Baudrate و پارامترهای ارتباطی در منوی دستگاه
• کنترل دما و تهویه
  استفاده از خروجی هشدار دما برای راه‌اندازی فن تابلو
  در صورت افزایش دما از حد دوم، دستگاه همه پله‌ها را قطع و آلارم نمایش می‌دهد

قیمت رگولاتور خازنی ۸ پله‌ ای ETI PFC 8 RC

قیمت رگولاتور خازنی ETI PFC 8 RC به دلیل وارداتی بودن و وابستگی به نرخ ارز، نوسان دارد. با این حال، در مقایسه با برندهای مطرحی مانند Schneider و Lovato، این مدل در رده اقتصادی–صنعتی با کیفیت ساخت اروپایی قرار می‌گیرد؛ یعنی:

از نظر کیفیت و امکانات، کاملاً مناسب پروژه‌های صنعتی و ساختمانی حرفه‌ای است،
اما از نظر قیمت، معمولاً به‌صرفه‌تر از برندهای پرمیوم اروپایی است.
برای مشاهده قیمت رگولاتور خازنی، موجودی، و شرایط همکاری پروژه‌ای، پیشنهاد می‌شود از طریق وب‌سایت ایستا تجهیز یا تماس تلفنی با فروشگاه، استعلام لحظه‌ای بگیرید؛ در صورت خرید هم‌زمان بانک خازنی، امکان ارائه پیشنهاد کامل شامل خازن، کنتاکتور و رگولاتور وجود دارد.

کاربردهای رگولاتور خازنی ETI PFC 8

• تابلوهای بانک خازنی مرکزی با حداکثر ۸ پله در کارخانه‌ها و کارگاه‌ها
• اصلاح ضریب توان در تابلوهای اصلی (MDB) مجتمع‌های تجاری، اداری و صنعتی
• جبران توان راکتیو موتورهای القاگر، پمپ‌ها، فن‌ها و کمپرسورها
• سیستم‌های Power Factor Correction در شبکه‌های با بار متغیر
• تابلوهای مجهز به سیستم مانیتورینگ انرژی از طریق RS‑485 Modbus RTU
• پروژه‌هایی که نیاز به پایش THDU، THDI و هارمونیک‌های تا مرتبه ۱۹ دارند
• کاربردهای LV و MV که بانک خازنی با کنتاکتور مکانیکی سوییچ می‌شود

برتری رگولاتور خازنی ETI  نسبت به محصولات مشابه

رگولاتور ETI PFC 8 RC ترکیبی از ابعاد کم‌جا (۹۷×۹۷ mm)، امکانات پیشرفته اندازه‌گیری و هارمونیک و سه روش کنترلی APFR / SHTD / Instantaneous را در اختیار شما قرار می‌دهد؛ چیزی که در بسیاری از رگولاتورهای هم‌رده وجود ندارد. در مقایسه با رگولاتورهای ساده‌تر بازار، این مدل:

• علاوه بر Cosφ، پارامترهای پیشرفته‌ای مثل THDU، THDI و هارمونیک‌های فرد تا مرتبه ۱۹ را مانیتور می‌کند؛
• با استفاده از الگوریتم Circular Usage of Steps عمر خازن‌ها را افزایش می‌دهد،
• امکان استفاده از آخرین پله به‌عنوان خروجی آلارم را فراهم می‌کند،
• و از طریق RS‑485 Modbus RTU به‌راحتی در یک سیستم مدیریت انرژی (BMS) یا نرم‌افزار پایش صنعتی ادغام می‌شود.

اگر پروژه‌ ی شما بین ۶ تا ۸ پله خازنی دارد و به دنبال یک کنترلر ضریب توان دقیق، هوشمند و اقتصادی هستید، ETI PFC 8 RC در رنج خود یکی از بهترین گزینه‌ها برای تابلوهای بانک خازنی صنعتی و ساختمانی است.
