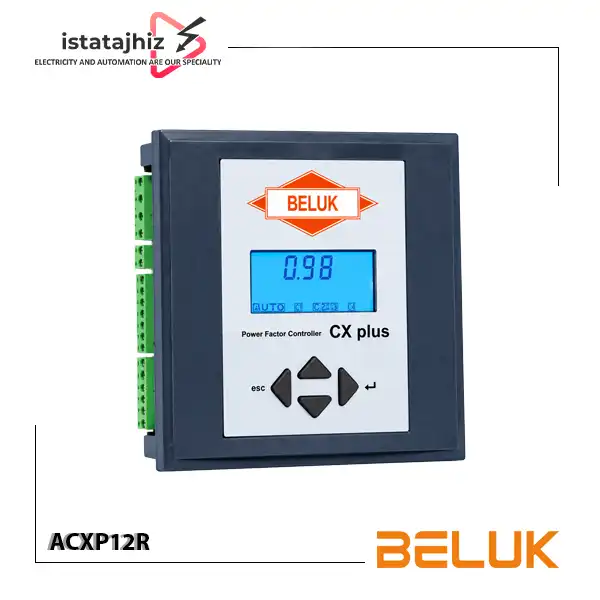

رگولاتور ضریب توان BELUK مدل ACXP12R

رگولاتور ACXP12R یکی از رگولاتورهای سری CX plus شرکت BELUK است که برای کنترل خودکار سیستم‌های جبران توان راکتیو در شبکه‌های فشار ضعیف طراحی شده است. وظیفه اصلی این تجهیز، پایش وضعیت شبکه و کنترل مراحل بانک خازنی به‌گونه‌ای است که ضریب توان به مقدار تنظیم‌شده نزدیک شود. این مدل با دریافت اطلاعات ولتاژ و جریان و تحلیل وضعیت بار، مراحل مناسب جبران‌سازی را وارد مدار یا از مدار خارج می‌کند.

این تجهیز بیشتر در تابلوهای اصلاح ضریب توان، بانک خازنی اتوماتیک و تابلوهای جبران توان راکتیو مورد استفاده قرار می‌گیرد. وجود 12 خروجی رله‌ای باعث می‌شود رگولاتور خازنی بلوک ACXP12R برای تابلوهایی که نیاز به تعداد زیادی مرحله خازنی دارند، قابل استفاده باشد. در شرایطی که خروجی مربوط به فن مورد استفاده قرار نگیرد، می‌توان از آن به عنوان مرحله اضافی استفاده کرد و تعداد مراحل قابل کنترل را به 13 مرحله رساند.

نحوه عملکرد ACXP12R در تابلو بانک خازنی

رگولاتور از طریق یک ترانس جریان CT جریان شبکه را اندازه‌ گیری می‌ کند و ولتاژ شبکه نیز به ورودی اندازه‌ گیری متصل می‌ شود. سپس کنترلر وضعیت توان راکتیو و ضریب توان را بررسی کرده و بر اساس نیاز بار، مراحل مختلف بانک خازنی را کنترل می‌ کند.

به عنوان مثال، زمانی که بار صنعتی دارای توان راکتیو القایی بالایی باشد، ضریب توان کاهش پیدا می‌ کند. در این وضعیت ACXP12R می‌تواند یک یا چند مرحله خازنی را وارد مدار کند. با کاهش نیاز به توان راکتیو، مراحل اضافی از مدار خارج می‌ شوند تا از بیش‌جبرانی (Over Compensation) جلوگیری شود.

برند بلوک برای سری CX plus از الگوریتم Best Fit استفاده کرده است. این الگوریتم تلاش می‌کند ترکیب مناسبی از مراحل را انتخاب کند تا نیاز جبران‌ سازی با تعداد دفعات سوئیچینگ کمتر تأمین شود. همچنین در صورت برابر بودن ظرفیت مراحل، تعداد دفعات کارکرد مراحل بین آنها توزیع می‌شود که به کاهش استهلاک کنتاکتورها و تجهیزات جبران‌سازی کمک می‌کند.

کاربردهای ACXP12R

رگولاتور خازنی BELUK ACXP12R را می‌ توان در تجهیزاتی مانند موارد زیر به کار برد:

• تابلو بانک خازنی اتوماتیک
• سیستم‌های اصلاح ضریب توان کارخانه‌ها
• تابلوهای جبران توان راکتیو کارخانجات صنعتی
• تابلوهای برق ساختمان‌های تجاری و صنعتی
• شبکه‌های فشار ضعیف با بارهای متغیر
• سیستم‌های دارای تعداد زیاد مراحل خازنی
• تابلوهای جبران‌سازی در کنار تجهیزات تولید پراکنده
• پروژه‌هایی که نیاز به پایش و کنترل دقیق مراحل خازنی دارند

نکته مهم برای انتخاب و خرید

برای انتخاب صحیح ACXP12R، صرفاً تعداد مراحل کافی نیست. قبل از خرید باید ولتاژ شبکه، فرکانس، جریان سیستم، نسبت CT، تعداد مراحل بانک خازنی، نوع خروجی مورد نیاز و نیاز یا عدم نیاز به ارتباط Modbus بررسی شود.

همچنین ACXP12R یک رگولاتور کنترل بانک خازنی است و به‌ تنهایی جایگزین کنتاکتور خازنی، خازن، راکتور دتون یا سایر اجزای تابلو جبران‌ سازی نیست. خروجی‌های آن وظیفه فرمان‌ دهی به تجهیزات سوئیچینگ مراحل را بر عهده دارند. بنابراین طراحی صحیح کل تابلو باید بر اساس توان راکتیو مورد نیاز، شرایط هارمونیکی شبکه، جریان بار و نوع بار انجام شود.
