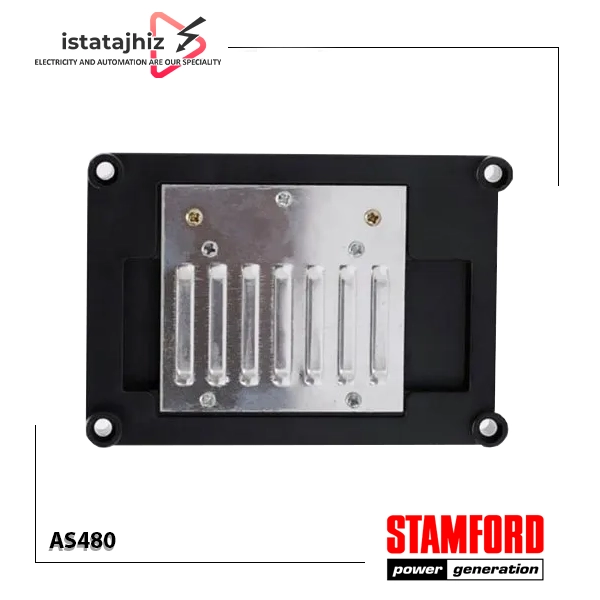

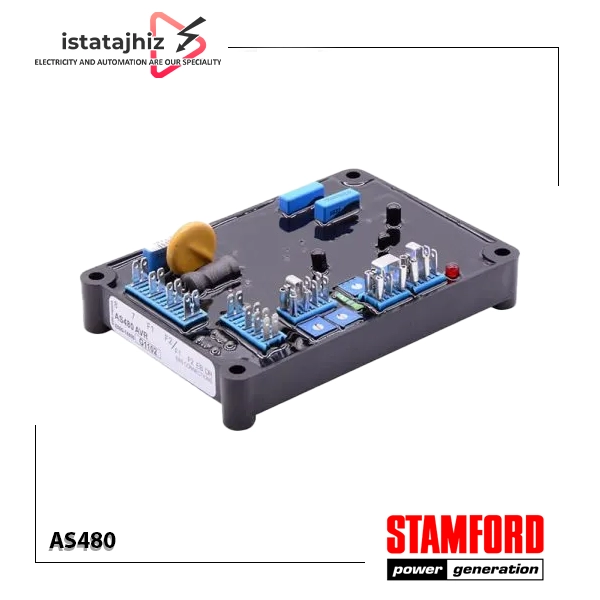

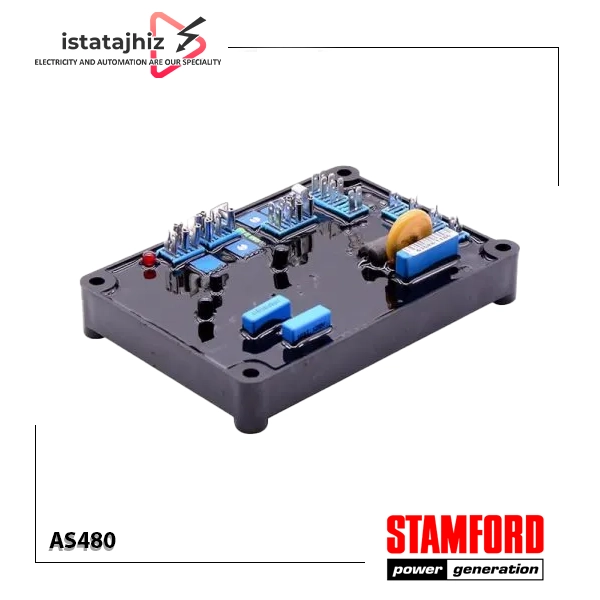

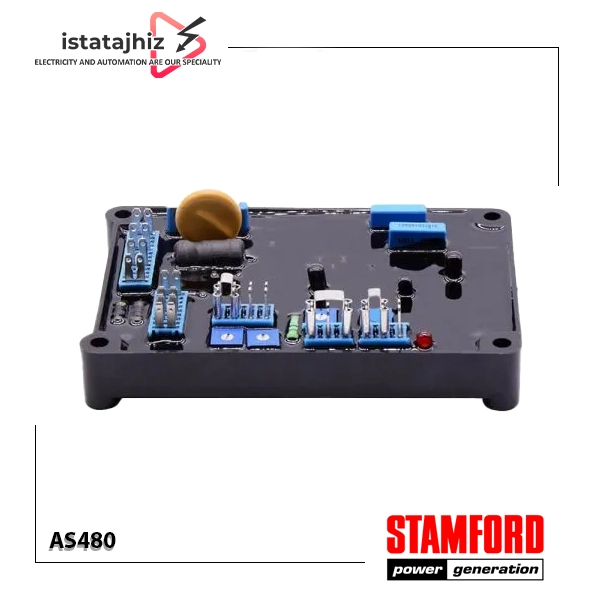

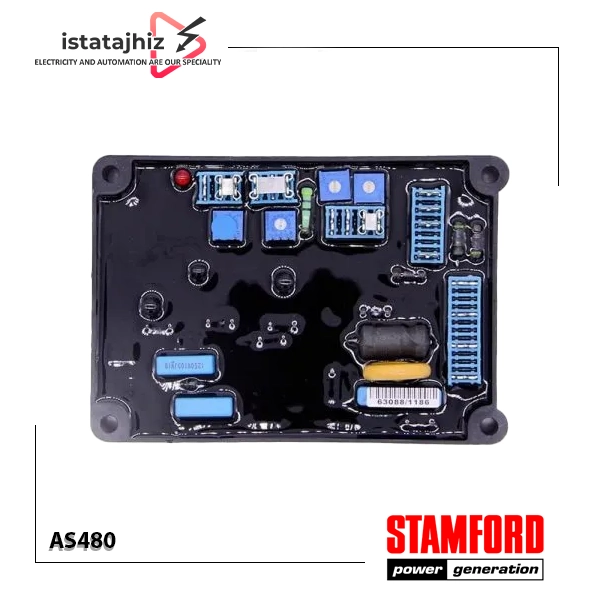

رگولاتور ولتاژ ژنراتور Stamford مدل AS480

AVR یا Automatic Voltage Regulator قطعه‌ای کلیدی در سیستم تحریک ژنراتور است که وظیفه دارد ولتاژ خروجی آلترناتور را ثابت نگه دارد. در عمل، وقتی بار مصرفی تغییر می‌کند، AVR با تغییر جریان تحریک، افت یا افزایش ولتاژ را جبران می‌کند تا خروجی ژنراتور از محدوده مطلوب خارج نشود.

در مدل AS480، این فرآیند به‌صورت دقیق و سریع انجام می‌شود و طبق دیتاشیت، زمان پاسخ AVR حدود 20 میلی‌ثانیه است؛ همچنین جریان میدان تا 90% در 80 میلی‌ثانیه و ولتاژ ماشین تا 97% در 300 میلی‌ثانیه به مقدار هدف می‌رسد.

AVR AS480 یک رگولاتور ولتاژ اتوماتیک (Automatic Voltage Regulator) برای آلترناتورهای دیزل ژنراتور Stamford است که وظیفه آن کنترل دقیق ولتاژ خروجی ژنراتور در شرایط بار متغیر می‌باشد. این AVR با حلقه کنترل بسته (Closed Loop Control) ولتاژ خروجی آلترناتور را از روی main stator windings پایش کرده و با تنظیم exciter stator field strength، ولتاژ را در مقدار مطلوب و پایدار نگه می‌دارد.

این ویژگی باعث می‌شود AS480 برای ژنراتور هایی که نیاز به تنظیم پایدار، پاسخ سریع و حفاظت در برابر افت فرکانس دارند، انتخابی بسیار کاربردی و مهندسی‌محور باشد.

مشخصات فنی AVR AS480

ورودی سنجش و تغذیه

• ولتاژ ورودی: 100 VAC تا 264 VAC
• فاز: 1 phase
• فرکانس نامی: 50 Hz تا 60 Hz

خروجی توان

• حداکثر ولتاژ خروجی: 82 VDC در ورودی 200 VAC
• حداکثر ولتاژ خروجی: 45 VDC در ورودی 110 VAC

جریان

• جریان پیوسته: 5 A
• جریان گذرا: 7.5 A به مدت 10 s

مشخصات عملکردی

• دقت تنظیم ولتاژ: ±1.0%
• درایفت حرارتی: 0.03% به ازای هر 1°C تغییر دمای محیط AVR
• توان تلفاتی یونیت: 12 W حداکثر
• ولتاژ Build-up: 4 VAC در ترمینال‌های AVR
• ورودی Quadrature droop: 10 Ω burden
• حداکثر حساسیت droop: 0.07 A برای 5% droop در zero power factor

قابلیت‌های تنظیم و کنترل

1) تنظیم ولتاژ

AS480 امکان تنظیم ولتاژ خروجی را به‌صورت دقیق فراهم می‌کند.

• External Voltage Adjustment: ±10% با تریمر 1 kΩ / 1 W
• کنترل AVR [VOLTS] برای تنظیم ولتاژ آلترناتور

2) کنترل پایداری

کنترل AVR [STAB] برای تنظیم Stability استفاده می‌شود. اگر ولتاژ خروجی دچار نوسان یا Hunting شود، این بخش برای پایدارسازی پاسخ سیستم تنظیم می‌شود.

3) کنترل Droop برای کار موازی

کنترل AVR [DROOP] جهت تنظیم droop تا 5% در ضریب توان صفر به‌کار می‌رود. این ویژگی در Parallel Operation اهمیت ویژه دارد، چون اجازه می‌دهد آلترناتورها reactive current را به‌صورت متعادل بین خود تقسیم کنند.

4) Under Frequency Roll-Off (UFRO)

کنترل AVR [UFRO] برای کاهش تحریک در فرکانس‌های پایین‌تر از نقطه تنظیم استفاده می‌شود. این قابلیت از اوراکسایشن یا over-excitation در شرایط افت دور موتور جلوگیری می‌کند.

• نقطه تنظیم: 94% تا 98% فرکانس نامی
• عملکرد با LED نیز نمایش داده می‌شود

مزایای AVR AS480

1. کنترل دقیق ولتاژ خروجی ژنراتور
2. پاسخ سریع به تغییرات بار
3. پایداری مناسب در شرایط کاری متغیر
4. مناسب برای فرکانس‌های 50 و 60 هرتز
5. قابلیت droop برای موازی‌کردن آلترناتورها
6. مناسب برای ژنراتورهای Stamford
7. حفاظت در برابر افت فرکانس و شرایط under-speed
8. نصب و تنظیم مهندسی‌پذیر با تریمرهای اختصاصی

کاربردهای AVR AS480

این رگولاتور ولتاژ در کاربردهای زیر بسیار رایج است:

• دیزل ژنراتورهای Stamford
• تابلوهای کنترل ژنراتور
• سیستم‌های برق اضطراری
• ژنراتورهای صنعتی و نیمه‌صنعتی
• پروژه‌های موازی‌سازی ژنراتور
• تجهیزات حساس که نیاز به ولتاژ پایدار دارند

عملکرد UFRO در AVR AS480

یکی از نقاط قوت مهم این مدل، Under-Frequency Roll-Off است. طبق دیتاشیت، AS480 در شرایط افت فرکانس، تحریک را کاهش می‌دهد تا از فشار غیرمجاز روی آلترناتور جلوگیری شود. این رفتار برای حفاظت از ژنراتور هنگام کاهش دور موتور، افت فرکانس شبکه یا اضافه‌بار بسیار مهم است.

خرید AVR AS480 از ایستاتجهیز لاله‌زار

اگر به‌دنبال خرید رگولاتور ولتاژ ژنراتور AVR AS480 اصلی و باکیفیت برای ژنراتور Stamford هستید، می‌توانید از طریق ایستاتجهیز لاله‌زار اقدام کنید. در تأمین این محصول، موارد زیر اهمیت دارد:

• اصالت کالا
• تطابق فنی با مدل ژنراتور
• مشاوره تخصصی پیش از خرید
• تأمین برای پروژه‌های صنعتی و ژنراتوری
• ارسال سریع و مطمئن

قیمت AVR AS480

قیمت AVR AS480 به دلیل وارداتی بودن کالا و همچنین نوسانات نرخ ارز ممکن است متغیر باشد. برای استعلام قیمت روز، موجودی، و تطابق با مدل ژنراتور بهتر است با بخش فروش ایستاتجهیز تماس بگیرید تا دقیق‌ترین پیشنهاد فنی و اقتصادی را دریافت کنید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

جمع‌بندی

AVR AS480 یک رگولاتور ولتاژ تخصصی برای Stamford Diesel Generator است که با کنترل حلقه‌بسته، تنظیم دقیق ولتاژ، پاسخ سریع، UFRO و droop control عملکردی مطمئن و صنعتی ارائه می‌دهد. اگر هدف شما پایداری ولتاژ، حفاظت بهتر از آلترناتور، و سازگاری با کاربردهای صنعتی است، AS480 گزینه‌ای بسیار حرفه‌ای محسوب می‌شود.
