ریپیتر صنعتی RS485 و RS422 یک به چهار

ریپیترصنعتی PH485Y14 ساخت شرکت IP-Electronics، یک تجهیز چندمنظوره برای تکرار، تقویت، ایزوله‌سازی و توزیع سیگنال‌های سریال RS485 و RS422 است. این دستگاه یک خط ورودی RS485 یا RS422 را به چهار انشعاب خروجی دوطرفه و ایزوله تبدیل می‌کند و برای افزایش طول مسیر، کاهش اثر نویز و ایجاد توپولوژی‌های متنوع در شبکه‌های صنعتی به کار می‌رود.

PH485Y14 علاوه بر عملکرد به عنوان Repeater و Isolator صنعتی RS485، امکان استفاده برای تبدیل RS485 به RS422 و بالعکس را نیز فراهم می‌کند. این ویژگی، آن را برای شبکه‌های اتوماسیون صنعتی، سیستم‌های SCADA، DCS، تجهیزات مخابراتی و سامانه‌های مانیتورینگ مناسب می‌سازد.

ریپیتر RS485 چیست و چه کاربردی دارد؟

ریپیتر صنعتی RS485 تجهیزی است که سیگنال ضعیف‌شده شبکه را دریافت کرده، بازسازی و با کیفیت مناسب در ادامه مسیر ارسال می‌کند. در شبکه‌های صنعتی، افزایش طول کابل، تعدد تجهیزات، وجود اینورترها، موتورهای الکتریکی و کابل‌های قدرت می‌تواند باعث افت کیفیت سیگنال یا ایجاد خطا در انتقال داده شود.

با نصب PH485Y14 در مسیر شبکه، امکان افزایش طول ارتباط RS485 یا RS422 تا 2400 متر فراهم می‌شود؛ به‌گونه‌ای که حداکثر طول استاندارد هر طرف دستگاه، حدود 1200 متر در نظر گرفته می‌شود.

ایزولاتور صنعتی RS485 مدل PH485Y14

PH485Y14 فقط یک تقویت‌کننده سیگنال نیست، بلکه بین بخش‌های مختلف شبکه، ایزولاسیون الکتریکی ایجاد می‌کند. این ایزولاسیون از انتقال اختلاف پتانسیل، نویزهای زمین و بخشی از شوک‌های الکتریکی بین تجهیزات جلوگیری می‌کند.

این دستگاه دارای مشخصات حفاظتی زیر است:

• ایزولاسیون لحظه‌ای تا 3 کیلوولت
• ایزولاسیون پیوسته تا 500 ولت DC
• ایزولاسیون مغناطیسی داخلی تا 5 کیلوولت
• حفاظت Surge داخلی تا توان 1500 وات
• حفاظت ESD بیش از ±15 کیلوولت بر اساس مدل Human Body
• حفاظت در برابر شوک‌های الکتریکی، الکترومغناطیسی و نوسانات ناگهانی

در محیط‌هایی که تجهیزات شبکه در نقاط مختلف تابلو یا سایت نصب شده‌اند، استفاده از ایزولاتور RS485 می‌تواند احتمال آسیب به پورت‌های ارتباطی PLC، کنترلرها و تجهیزات مانیتورینگ را کاهش دهد.

هاب صنعتی RS485 یک به چهار

یکی از مهم‌ترین قابلیت‌های PH485Y14، ایجاد چهار انشعاب ایزوله RS485 یا RS422 از یک ورودی است. این عملکرد در طراحی شبکه‌هایی که به چند شاخه ارتباطی نیاز دارند، کاربرد زیادی دارد.

استفاده از این تجهیز می‌تواند در موارد زیر مفید باشد:

• اتصال چند بخش مجزا از یک شبکه سریال
• ایجاد توپولوژی ستاره‌ای در شبکه‌های صنعتی
• جداسازی بخش‌های مختلف شبکه از نظر الکتریکی
• کاهش اثر خرابی یا نویز یک شاخه بر سایر انشعاب‌ها
• توزیع سیگنال ارتباطی بین چند تجهیز یا چند تابلو

باید توجه داشت که طراحی توپولوژی شبکه RS485 به نوع تجهیزات، پروتکل، طول کابل، تعداد نودها و نحوه ترمینیشن بستگی دارد. بنابراین استفاده از هاب یک به چهار باید بر اساس ساختار واقعی شبکه انجام شود.

افزایش طول کابل RS485 تا 2400 متر

طول استاندارد ارتباط RS485 معمولا به شرایط کابل، سرعت انتقال، تعداد نودها، کیفیت نصب و میزان نویز محیط وابسته است. در مسیرهای طولانی، افت دامنه سیگنال و انعکاس موج می‌تواند باعث بروز خطا در انتقال داده شود.

PH485Y14 با بازسازی سیگنال، امکان توسعه مسیر ارتباطی را فراهم می‌کند:

• حداکثر طول کلی مسیر: تا 2400 متر
• طول پیشنهادی هر طرف ریپیتر صنعتی: حداکثر 1200 متر
• سرعت انتقال قابل پشتیبانی: تا 230.4 kbps
• پشتیبانی از حداکثر 32 نود در هر سمت RS485 یا RS422

طول واقعی قابل دستیابی به عواملی مانند سرعت شبکه، سطح نویز، نوع کابل، تعداد اتصالات، ترمینیشن و شرایط نصب بستگی دارد. در پروژه‌های حساس، طول مسیر باید پس از بررسی عملیاتی و تست ارتباط تعیین شود.

حذف نویز از خط RS485 در محیط صنعتی

نویز الکترومغناطیسی یکی از دلایل رایج ناپایداری شبکه‌های سریال در کارخانه‌ها و تابلوهای برق است. منابع تولید نویز شامل موارد زیر هستند:

1. اینورتر و درایو موتور
2. کنتاکتورها و رله‌های قدرت
3. موتورهای الکتریکی
4. کابل‌های قدرت و باس‌بارها
5. منابع تغذیه سوئیچینگ
6. تجهیزات جوشکاری و کوره‌های صنعتی

ایزولاسیون الکتریکی PH485Y14، حفاظت Surge و طراحی مقاوم در برابر ESD، به کاهش اثر این عوامل بر ارتباط سریال کمک می‌کند. با این حال، عملکرد صحیح شبکه فقط به ریپیتر صنعتی PH485Y14  وابسته نیست و رعایت اصول کابل‌کشی، اتصال زمین، فاصله مناسب از کابل قدرت و ترمینیشن صحیح نیز ضروری است.

تبدیل RS485 به RS422 با PH485Y14

PH485Y14 امکان استفاده در شبکه‌های RS485 و RS422 را فراهم می‌کند. در حالت RS485، ارتباط معمولا به صورت نیمه‌دوطرفه یا Half-Duplex انجام می‌شود؛ در حالی که RS422 از مسیرهای جداگانه برای ارسال و دریافت استفاده می‌کند.

این تجهیز می‌تواند برای موارد زیر استفاده شود:

• اتصال تجهیزات دارای پورت RS485 و RS422
• توسعه شبکه RS422 در مسیرهای طولانی
• تبدیل ساختار ارتباطی RS485 به RS422
• ایجاد انشعاب‌های RS485 یا RS422 از یک خط اصلی
• ایزوله کردن بخش‌های مختلف یک سامانه ارتباطی

سیگنال‌های قابل استفاده در RS485

• Data+
• Data-
• GND

سیگنال‌های قابل استفاده در RS422

• TX+
• TX-
• RX+
• RX-
• GND

نوع سیم‌بندی باید مطابق دفترچه فنی تجهیز مقابل و تنظیمات شبکه انجام شود. جابه‌جایی خطوط مثبت و منفی یا اتصال اشتباه TX و RX می‌تواند باعث برقرار نشدن ارتباط شود.

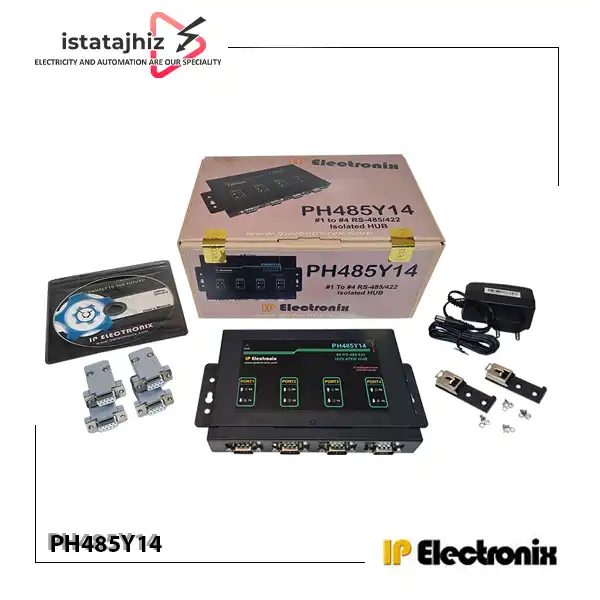

مشخصات فنی ریپیتر و ایزولاتور PH485Y14

• نوع تجهیز: ریپیترصنعتی PH485Y14، تقویت‌کننده و ایزولاتور صنعتی
• استاندارد ارتباطی: RS485 / RS422
• ساختار پورت :یک ورودی به چهار خروجی دوطرفه
• نوع عملکرد: Repeater، Isolator، Amplifier و Distributor
• نوع ارتباط :RS485 نیمه‌دوطرفه، Half-Duplex
• سیگنال: RS485 Data+، Data-، GND
• سیگنال: RS422 TX+، TX-، RX+، RX-، GND
• سرعت انتقال داده: تا 230.4 kbps
• حداکثر فاصله ارتباطی: 2400 متر، 1200 متر در هر طرف
• تعداد نود قابل پشتیبانی: تا 32 نود در هر سمت
• ولتاژ تغذیه: 8 تا 48 ولت DC
• آداپتور همراه: آداپتور 12 ولت
• ایزولاسیون لحظه‌ای: 3 کیلوولت
• ایزولاسیون پیوسته: 500 ولت DC
• حفاظت Surge :داخلی، تا 1500 وات
• ایزولاسیون مغناطیسی :5 کیلوولت
• حفاظت ESD: بیش از ±15 کیلوولت، HBM
• نشانگر تغذیه: LED سبز
• نشانگر ارسال داده: LED آبی
• نشانگر دریافت داده: LED زرد
• ابعاد :218 × 122 × 30 میلی‌متر
• دمای کاری: 10- تا 70+ درجه سانتی‌گراد
• نوع راه‌اندازی: Plug & Play
• گارانتی: یک سال
• پشتیبانی فنی :پنج سال

مزایای استفاده از ریپیتر PH485Y14

افزایش قابلیت اطمینان شبکه سریال

بازسازی سیگنال و تقویت ارتباط در مسیرهای طولانی، احتمال خطاهای ارتباطی و قطع شدن شبکه را کاهش می‌دهد.

ایزوله‌سازی بخش‌های مختلف شبکه

با جداسازی الکتریکی بخش‌ها، اختلاف پتانسیل زمین و نویز منتقل‌شده بین تابلوها کمتر می‌شود.

ایجاد چهار انشعاب ارتباطی

یک ورودی RS485 یا RS422 می‌تواند به چهار خروجی دوطرفه تبدیل شود. این قابلیت برای شبکه‌های گسترده و چندتابلو بسیار کاربردی است.

تشخیص خودکار مسیر ارسال و دریافت

در حالت RS485، تغییر وضعیت ارسال و دریافت به شکل خودکار انجام می‌شود و به سیگنال کنترلی جداگانه مانند RTS نیاز نیست.

پشتیبانی از منبع تغذیه گسترده

رنج تغذیه 8 تا 48 ولت DC، امکان استفاده از دستگاه را در تابلوهای کنترل، سیستم‌های 12، 24 و 48 ولتی فراهم می‌کند.

نصب و راه‌اندازی ساده

PH485Y14 به صورت Plug & Play طراحی شده و برای راه‌اندازی آن معمولا به تنظیمات پیچیده نرم‌افزاری نیاز نیست.

مناسب برای محیط‌های صنعتی

محدوده دمای کاری 10- تا 70+ درجه سانتی‌گراد و مدارهای حفاظتی داخلی، استفاده از دستگاه را در بسیاری از محیط‌های صنعتی امکان‌پذیر می‌کند.

کاربردهای ریپیتر صنعتی PH485Y14

ریپیتر صنعتی PH485Y14 را می‌توان در پروژه‌ها و سیستم‌های زیر به کار برد:

• شبکه‌های Modbus RTU مبتنی بر RS485
• سیستم‌های SCADA
• سیستم‌های DCS
• ارتباط بین PLC و تجهیزات جانبی
• شبکه کنترل و مانیتورینگ صنعتی
• تابلوهای برق و تابلوهای کنترل
• تجهیزات اندازه‌گیری و کنتورهای صنعتی
• سیستم‌های مدیریت انرژی
• سامانه‌های مخابراتی و ارتباطی
• خطوط تولید و ماشین‌آلات صنعتی
• اتصال تابلوهای برق در فاصله زیاد
• شبکه‌های دارای نویز ناشی از درایو و موتور
• پروژه‌هایی که به چهار انشعاب ایزوله RS485 نیاز دارند

قیمت ریپیتر و ایزولاتور PH485Y14

قیمت ریپیتر صنعتی PH485Y14 به عواملی مانند نوسانات بازار تجهیزات اتوماسیون، وضعیت تامین کالا، اصالت محصول، شرایط گارانتی، هزینه واردات و خدمات فنی وابسته است.

همچنین هنگام مقایسه قیمت تجهیزات صنعتی IP Electronix ، تنها تعداد پورت را در نظر نگیرید. عواملی مانند سطح ایزولاسیون، حفاظت Surge، حفاظت ESD، حداکثر سرعت انتقال، تعداد نود قابل پشتیبانی و کیفیت مدارهای حفاظتی، تاثیر مستقیمی بر ارزش فنی محصول دارند.

برای انتخاب صحیح، بهتر است پیش از خرید اطلاعات زیر بررسی شود:

• نوع ارتباط: RS485 یا RS422
• طول مسیر شبکه
• تعداد تجهیزات متصل
• سرعت انتقال داده
• میزان نویز محیط
• نیاز به چهار انشعاب ایزوله
• ولتاژ DC موجود در تابلو
• نوع پروتکل و تنظیمات ارتباطی

راهنمای نصب ریپیتر RS485 و RS422 مدل PH485Y14

1. بررسی ولتاژ تغذیه

پیش از روشن کردن دستگاه، ولتاژ منبع تغذیه را بررسی کنید. PH485Y14 با ولتاژ 8 تا 48 ولت DC کار می‌کند و آداپتور 12 ولت نیز همراه آن ارائه می‌شود.

رعایت پلاریته مثبت و منفی تغذیه ضروری است. استفاده از منبع تغذیه دارای حفاظت اتصال کوتاه و نوسان ولتاژ، توصیه می‌شود.

2. انتخاب نوع ارتباط

ابتدا مشخص کنید ارتباط شما از نوع RS485 است یا RS422:

در RS485 از خطوط Data+ و Data- استفاده می‌شود.
در RS422 از خطوط TX+، TX-، RX+ و RX- استفاده می‌شود.
اتصال باید بر اساس نام‌گذاری ترمینال‌های دستگاه PH485Y14 و تجهیز مقابل انجام شود.

3. استفاده از کابل مناسب

برای ارتباط صنعتی، استفاده از کابل زوج تابیده شیلددار با امپدانس مناسب توصیه می‌شود. کابل ارتباطی را تا حد امکان از کابل‌های قدرت، کابل موتور و مسیر خروجی اینورتر جدا کنید.

در صورت اجبار به عبور کابل دیتا و قدرت در یک مسیر، فاصله مناسب و تقاطع عمودی بین دو مسیر رعایت شود.

4. نصب مقاومت ترمینیشن

در شبکه‌های RS485 و RS422 با مسیر طولانی، برای جلوگیری از انعکاس سیگنال، مقاومت ترمینیشن معمولا در ابتدا و انتهای خط نصب می‌شود. مقدار رایج این مقاومت 120 اهم است.

ترمینیشن نباید در تمام نودها فعال شود؛ زیرا نصب مقاومت اضافی باعث کاهش امپدانس شبکه و ایجاد مشکل در سطح سیگنال خواهد شد.

5. اتصال زمین و شیلد

اتصال زمین سیگنال و شیلد کابل باید مطابق ساختار زمین پروژه و دستورالعمل سازنده انجام شود. اتصال نادرست شیلد می‌تواند به ایجاد حلقه زمین و افزایش نویز منجر شود.

در سایت‌هایی با اختلاف پتانسیل بین تابلوها، استفاده از ایزولاسیون PH485Y14 اهمیت بیشتری پیدا می‌کند.

6. بررسی چراغ‌های وضعیت

پس از تغذیه دستگاه، وضعیت LEDها را بررسی کنید:

LED سبز: وجود تغذیه
LED آبی: ارسال داده
LED زرد: دریافت داده

فعال شدن چراغ‌های ارسال و دریافت هنگام تبادل اطلاعات، نشانه عبور داده از مسیر مربوطه است؛ اما برای تایید کامل عملکرد شبکه، باید ارتباط نرم‌افزاری نیز آزمایش شود.

نکات مهم در راه‌اندازی شبکه PH485Y14

• خطوط مثبت و منفی RS485 را جابه‌جا وصل نکنید.
• در RS422، خطوط ارسال و دریافت را به صورت صحیح متصل کنید.
• برای شبکه‌های Modbus RTU، تنظیمات Baud Rate، Parity، Stop Bit و آدرس Slave باید با تجهیزات یکسان باشد.
• از ایجاد انشعاب‌های طولانی و بدون محاسبه در شبکه RS485 خودداری کنید.
• در مجاورت اینورترها و موتورهای بزرگ، کابل شیلددار و مسیرکشی اصولی ضروری است.
• قبل از اعمال تغذیه، سیم‌بندی پورت‌ها و پلاریته منبع را کنترل کنید.
• حداکثر تعداد نود و طول مسیر را بر اساس سرعت واقعی شبکه و شرایط کابل‌کشی بررسی کنید.
• برای ارتباط‌های حیاتی، پس از نصب تست خطا، تست قطع و وصل و تست تبادل داده انجام دهید.

تفاوت ریپیتر RS485 با مبدل معمولی RS485

مبدل‌های معمولی RS485 ممکن است فقط وظیفه تبدیل رابط USB، Ethernet یا سریال به RS485 را انجام دهند؛ اما ریپیتر صنعتی PH485Y14 وظایف گسترده‌تری دارد:

1. بازسازی و تقویت سیگنال
2. افزایش طول مسیر ارتباطی
3. ایجاد چهار خروجی ارتباطی
4. ایزولاسیون الکتریکی بخش‌های شبکه
5. حفاظت در برابر Surge و ESD
6. پشتیبانی از RS485 و RS422
7. تشخیص خودکار جهت تبادل داده در RS485

بنابراین، این تجهیز برای توسعه و حفاظت شبکه‌های صنعتی طراحی شده است و جایگزین مستقیم هر نوع مبدل USB به RS485 یا مبدل Ethernet به RS485 محسوب نمی‌شود.

خریدریپیتر RS485 یک به چهاراز فروشگاه ایستا تجهیز لاله‌زار

برای خرید ریپیتر، تکرارکننده، تقویت‌کننده و ایزولاتور صنعتی RS485 و RS422 مدل PH485Y14 می‌توانید با کارشناسان فروشگاه ایستا تجهیز لاله‌زار در تماس باشید.

کارشناسان ایستا تجهیز پیش از خرید مبدل ارتباطی ، اطلاعات فنی پروژه شما مانند طول مسیر، نوع پروتکل، تعداد نودها، میزان نویز، ساختار شبکه و ولتاژ تغذیه را بررسی می‌کنند تا مدل مناسب برای شبکه انتخاب شود.

مزایای خرید از ایستا تجهیز:

• ارائه تجهیزات تخصصی اتوماسیون صنعتی
• مشاوره فنی پیش از خرید
• بررسی سازگاری محصول با شبکه پروژه
• تامین تجهیزات RS485 و RS422
• ارسال کالا به تهران و سایر شهرها
• پشتیبانی فنی در زمینه راه‌اندازی و عیب‌یابی

برای استعلام قیمت روز، بررسی موجودی و دریافت مشاوره خرید PH485Y14 با فروشگاه ایستا تجهیز در بازار لاله‌زار تماس بگیرید.
