سنسور القایی AE1/AP-4F

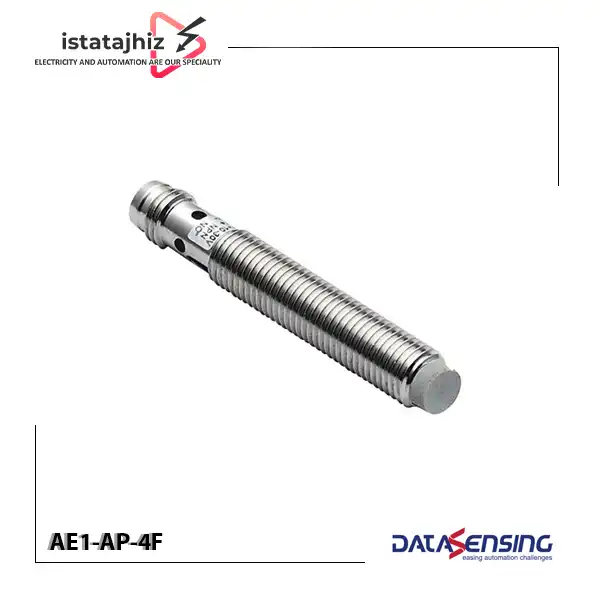

سنسور مجاورتی القایی AE1-AP-4F از برند ایتالیایی Micro Detectors(DATASENSING) یکی از فشرده‌ترین گزینه‌های موجود در دسته سنسورهای استوانه‌ای با قطر بدنه ۸ میلی‌متر است. این محصول برای تشخیص غیرتماسی حضور اجسام فلزی طراحی شده و به دلیل ابعاد کوچک، در فضاهای محدود نصب که استفاده از سنسورهای M12 یا M18 عملی نیست، انتخابی بهینه محسوب می‌شود.

ساختار Non-Flush این مدل به این معناست که برخلاف نسخه‌های هم‌سطح، لازم است در اطراف نوک حسگر فضای آزاد کافی از فلزات دیگر وجود داشته باشد؛ این ویژگی در ازای افزایش برد تشخیص نسبت به مدل‌های هم‌سطح هم‌اندازه ارائه می‌شود.

از منظر کاربر خرید، تکنسین نصب و مهندس طراح مدار، این سنسور القایی گزینه‌ای مقرون‌به‌صرفه و قابل‌اعتماد برای پروژه‌هایی است که به دقت بالا در فضای کوچک نیاز دارند؛ از جمله دستگاه‌های بسته‌بندی کوچک، تجهیزات پزشکی صنعتی، و ماشین‌آلات با فضای نصب محدود.

چرا خروجی PNP و منطق N.O. اهمیت دارد؟

در حالت PNP، هنگامی که هدف فلزی وارد ناحیه تشخیص می‌شود، خروجی سیگنال به قطب مثبت منبع تغذیه متصل می‌گردد. ترکیب این خروجی با منطق N.O. (Normally Open) بدین معناست که در حالت سکون (بدون هدف فلزی)، مدار خروجی باز باقی می‌ماند و تنها با ورود قطعه به میدان تشخیص فعال می‌شود.

این پیکربندی برای اتصال مستقیم به ورودی‌های دیجیتال اکثر PLCهای صنعتی رایج (نوع سورسینگ) بسیار مناسب است و از مدارهای واسط اضافی بی‌نیاز می‌کند — نکته‌ای که برای مهندسین برق در طراحی تابلوهای کنترل، هم در زمان طراحی و هم در هزینه نهایی صرفه‌جویی ایجاد می‌کند.

نکته فنی مهم: بر اساس برگه فنی، این مدل قابلیت تنظیم حساسیت (Adjustable) ندارد و همچنین فاقد مصونیت در برابر میدان جوشکاری (Weld-field immune) و تراشه‌های فلزی (Chip immune) است. بنابراین برای محیط‌های جوشکاری یا ماشین‌کاری با براده فلزی زیاد، باید مدل مناسب‌تری از خانواده انتخاب شود.

مشخصات فنی کامل (بر اساس برگه فنی رسمی)

تأییدیه‌ها و استانداردها

• RoHS: مطابق با دستورالعمل RoHS اتحادیه اروپا
• CE: دارای اظهارنامه انطباق CE
• UL Recognized: با شماره پرونده E130644
• EU REACH: دارای سند انطباق REACH

این تأییدیه‌ها استفاده از محصول را در پروژه‌های صنعتی اروپایی و آمریکای شمالی که نیازمند گواهی‌های ایمنی و زیست‌محیطی هستند، بدون محدودیت امکان‌پذیر می‌کند.

کاربردهای پیشنهادی در صنعت

• ماشین‌آلات بسته‌بندی کوچک: تشخیص موقعیت قطعات فلزی ریز در خطوط با فضای نصب محدود
• تجهیزات پزشکی و آزمایشگاهی صنعتی: کنترل موقعیت اجزای متحرک فلزی در دستگاه‌های فشرده
• رباتیک صنعتی: تشخیص موقعیت بازوها یا فیکسچرهای کوچک
• ماشین‌آلات CNC و ابزار دقیق: پایش حرکت قطعات در فضای محدود ماشین
• خطوط مونتاژ الکترونیک: کنترل حضور قطعات فلزی کوچک روی نوار نقاله

نکات نصب و راهنمای عیب‌یابی برای تکنسین‌ها

1. فضای آزاد اطراف حسگر: به دلیل ساختار Non-Flush، باید حداقل فاصله جانبی مشخصی از فلزات مجاور رعایت شود تا از تشخیص کاذب (False Trigger) جلوگیری شود.
2. گشتاور مناسب هنگام نصب: از اعمال گشتاور بیش از حد مجاز روی مهره‌های نگهدارنده بدنه ۸ میلی‌متری خودداری کنید؛ این بدنه نازک‌تر از مدل‌های M12 و M18 است و آسیب‌پذیرتر خواهد بود.
3. تست پس از نصب: با نزدیک کردن یک قطعه فلزی استاندارد در فاصله اسمی ۴ میلی‌متری، روشن شدن سیگنال خروجی را بررسی کنید.
4. بررسی کانکتور M8: در صورت قطعی متناوب سیگنال، ابتدا اتصال کانکتور و پین‌ها را از نظر شل‌بودن یا اکسیداسیون بررسی کنید.
5. پرهیز از محیط جوشکاری: با توجه به عدم مصونیت این مدل در برابر میدان جوشکاری، از نصب آن در مجاورت مستقیم دستگاه‌های جوش قوس الکتریکی خودداری کنید.
