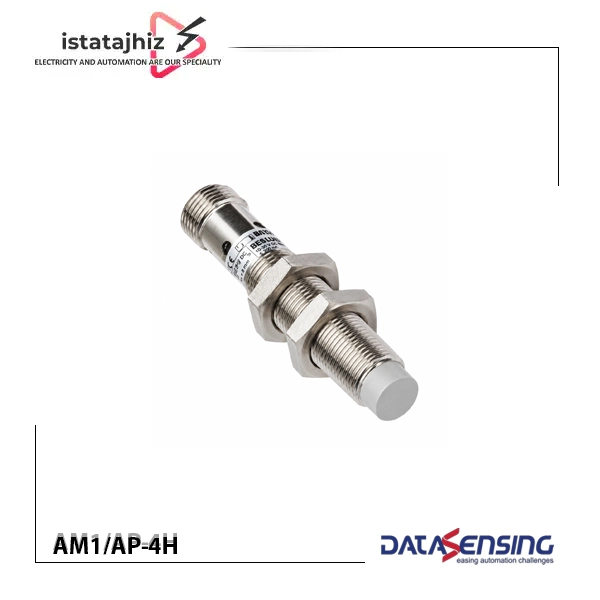

سنسور القایی AM1/AP-4H

AM1/AP-4H یک سنسور مجاورتی القایی استوانه‌ای M12 از برند Micro Detectors (Datasensing) است. این سنسور با فناوری Extended Sensing طراحی شده که برد تشخیص آن نسبت به سنسورهای استاندارد همین اندازه بیشتر است — یعنی ۸ میلی‌متر در یک بدنه M12. این ویژگی، AM1/AP-4H را برای کاربردهایی مناسب می‌کند که فضای نصب محدود است اما نیاز به برد مناسب دارد.

بدنه از برنج نیکل‌اندود با رزوه کامل ساخته شده و درجه حفاظت IP67 آن را در برابر گرد، ذرات و نفوذ آب موقت مقاوم می‌کند. اتصال سریع M12 چهارپین نصب و تعویض سریع را ممکن می‌سازد؛ کابل باید جداگانه تهیه شود.

مشخصات فنی کامل

Non-flush چیست و چرا اهمیت دارد؟

سنسورهای Non-flush (غیرجاسازی) را نمی‌توان داخل پانل یا براکت فلزی مدفون کرد؛ سطح جلویی سنسور باید از محیط اطراف بیرون‌زده باشد. در عوض، برد تشخیص بیشتری نسبت به مدل Flush همسایه دارند.

در AM1/AP-4H این برد ۸ mm است. اگر سنسور در جعبه فلزی جاسازی شود، میدان مغناطیسی اطراف هسته کوتاه‌مدار می‌شود و سنسور یا اصلاً تشخیص نمی‌دهد یا برد آن به‌شدت کاهش می‌یابد.

کاربردها

این سنسور القایی برای تشخیص بدون تماس اشیای فلزی طراحی شده و در صنایع زیر کاربرد مستقیم دارد:

نوار نقاله و لجستیک: تشخیص حضور قطعات روی نوار، کنترل موقعیت پالت، شمارش بسته‌ها.

ماشین‌آلات CNC و مراکز ماشین‌کاری: تشخیص موقعیت ابزار، کنترل درب حفاظتی، سنجش حضور قطعه‌کار فلزی قبل از شروع عملیات.

پرس و штامپاژ: تأیید تغذیه صحیح ورق فلزی، کنترل سیکل پرس.

بسته‌بندی و خطوط پرکن: تشخیص درپوش، قوطی و بدنه‌های فلزی.

رباتیک و اتوماسیون: فیدبک موقعیت بازو، تشخیص گریپر، کنترل ایستگاه‌های مونتاژ.

هیدرولیک و پنوماتیک: تشخیص موقعیت پیستون سیلندر، کنترل شیر.

بالابر و جرثقیل: تشخیص حد نهایی حرکت، کنترل قلاب.

نکات نصب و راه‌اندازی

فاصله نصب: برد اسمی ۸ mm برای فلز آهنی (Fe360) است. برای فلزات غیرآهنی ضریب تصحیح اعمال می‌شود: آلومینیوم حدود ۴۰–۴۵٪ از برد آهن، فولاد ضدزنگ حدود ۷۰–۸۵٪. فاصله کاری ایمن حدود ۶۰–۷۵٪ برد اسمی توصیه می‌شود تا هیسترزیس و لرزش مشکل ایجاد نکند.

نوع نصب: سنسور را در براکت غیرفلزی یا با فاصله کافی از دیواره فلزی نصب کنید. اگر براکت فلزی الزامی است، حداقل فاصله از لبه براکت تا سنسور باید برابر قطر بدنه (12 mm) باشد.

اتصال کابل M12: کابل را قبل از نصب وصل کنید تا گشتاور اضافی به رزوه‌های بدنه وارد نشود. O-ring کانکتور M12 باید سالم باشد تا IP67 تضمین شود.

ولتاژ تغذیه: محدوده ۱۰ تا ۳۰ VDC؛ در تغذیه‌های زیر ۱۲ VDC مطمئن شوید افت ولتاژ روی سیم‌کشی، ولتاژ پایانه سنسور را از ۱۰ V پایین‌تر نبرد.

فرکانس سوئیچینگ: ۲ kHz معادل ۲۰۰۰ چرخه در ثانیه است. اگر سرعت خط تولید بالاست، مطمئن شوید زمان حضور هدف جلوی سنسور از نصف پریود (یعنی ۰.۲۵ ms) بیشتر است.

اتصال به PLC: خروجی PNP یعنی در حالت تحریک، خروجی به +V وصل می‌شود. ورودی PLC باید Source Input (ورودی با امپدانس به 0V) باشد. برای PLCهای Sink Input (زیمنس S7-1200 در حالت Sink و مشابه) باید ورودی را در حالت PNP تنظیم کنید.

محیط کاری: دمای ۲۵- تا ۷۰+°C سنسور را برای محیط‌های گرم مانند کوره‌های صنعتی نامناسب می‌کند. در محیط با دمای بالای ۷۰°C باید از مدل‌های high-temp استفاده شود.
