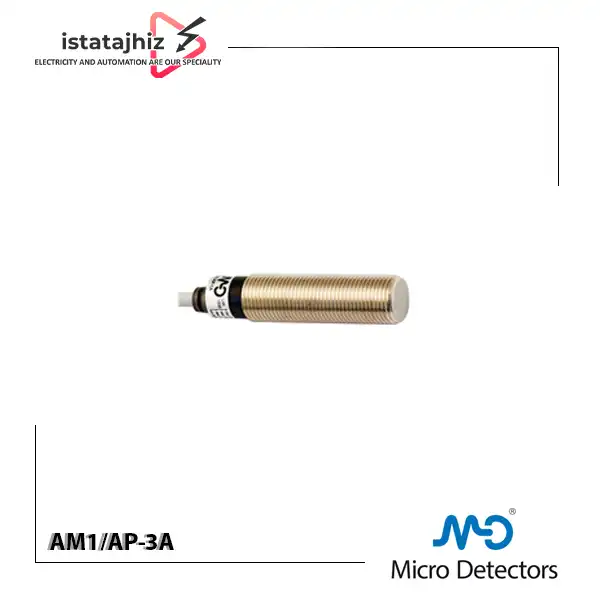

سنسور القایی MICRO DETECTORS مدل AM1/AP-3A

AM1/AP-3A یک سنسور مجاورتی القایی استوانه‌ای با بدنه M12 است که برای تشخیص بدون تماس اجسام فلزی در ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون صنعتی استفاده می‌شود. این سنسور القایی دارای فاصله تشخیص نامی 4 میلی‌متر، خروجی PNP، عملکرد Normally Open (NO)، فرکانس سوئیچینگ 2kHz و کابل PVC به طول 2 متر است.

ساختار Shielded / Flush Mount سنسور باعث می‌شود بتوان آن را در بسیاری از کاربردهای صنعتی به‌صورت هم‌سطح با سطح فلزی نصب کرد؛ البته فاصله‌ها و شرایط نصب توصیه‌شده سازنده باید رعایت شود.

بدنه سنسور از برنج با روکش نیکل (Nickel-Plated Brass) ساخته شده و درجه حفاظت آن IP67 است. این ترکیب باعث شده AM1/AP-3A برای طیف گسترده‌ای از کاربردهای استاندارد اتوماسیون صنعتی انتخاب مناسبی باشد.

MICRO DETECTORS و DATASENSING چه ارتباطی با یکدیگر دارند؟

MICRO DETECTORS و DATASENSING را می‌توان در ارتباط مستقیم با همین خانواده محصولات سنسوری در نظر گرفت. محصولات M.D. Micro Detectors سال‌ها با این نام در بازار صنعتی عرضه شده‌اند و امروزه اطلاعات فنی بسیاری از همین محصولات، از جمله AM1/AP-3A، در وب‌سایت رسمی DATASENSING ارائه می‌شود. به همین دلیل ممکن است یک مدل مانند AM1/AP-3A در بازار با نام MICRO DETECTORS شناخته شود، اما دیتاشیت و صفحه رسمی فعلی آن با نام DATASENSING در دسترس باشد. برای جستجوی دیتاشیت، مشخصات فنی و اطلاعات محصول، استفاده از هر دو نام MICRO DETECTORS و DATASENSING می‌تواند مفید باشد.

سنسور AM1/AP-3A چگونه کار می‌کند؟

AM1/AP-3A از فناوری Inductive Proximity Detection استفاده می‌کند. سنسور با ایجاد یک میدان الکترومغناطیسی در قسمت حساس خود، حضور اجسام فلزی را تشخیص می‌دهد.

زمانی که یک قطعه فلزی وارد محدوده تشخیص شود، میدان ایجادشده در نوک سنسور تغییر می‌کند. مدار الکترونیکی داخلی این تغییر را تشخیص داده و وضعیت خروجی سنسور را تغییر می‌دهد.

در این مدل:

نوع خروجی: PNP

منطق خروجی: NO – Normally Open

است.

بنابراین در شرایط عادی و در نبود قطعه فلزی، خروجی در وضعیت غیر‌فعال قرار دارد و هنگام ورود Target فلزی به محدوده تشخیص، خروجی PNP فعال می‌شود.

این سیگنال می‌تواند برای ورودی PLC، کنترلر صنعتی، شمارنده یا سیستم کنترل ماشین استفاده شود.

کاربردهای سنسور MICRO DETECTORS AM1/AP-3A

AM1/AP-3A برای تشخیص بدون تماس اجسام فلزی در سیستم‌های اتوماسیون صنعتی مناسب است.

کاربردهای رایج

• تشخیص حضور قطعه فلزی
• تشخیص موقعیت قطعه
• Position Detection
• تشخیص انتهای حرکت مکانیزم
• شمارش قطعات فلزی
• کنترل موقعیت جک‌ها
• ماشین‌آلات بسته‌بندی
• ماشین‌آلات مونتاژ
• خطوط انتقال قطعات
• ماشین‌آلات CNC
• تجهیزات Pick & Place
• دستگاه‌های تست اتوماتیک
• سیستم‌های اتوماسیون کارخانه
• تشخیص موقعیت چرخ‌دنده و قطعات مکانیکی

نکات مهم نصب برای تکنسین‌ها

به این نکات توجه کنید:

فاصله سنسور تا Target

فاصله کاری را با حاشیه اطمینان انتخاب کنید و سنسور را دقیقاً در مرز حداکثر فاصله تشخیص قرار ندهید.

نوع خروجی PLC

قبل از خرید، حتماً بررسی کنید ورودی PLC با PNP سازگار باشد.

جنس قطعه

برای آلومینیوم، مس، برنج و استنلس استیل، ضریب تصحیح متفاوت است؛ بنابراین جنس Target باید در محاسبات انتخاب سنسور لحاظ شود.

سیم‌بندی

کابل سنسور را تا حد امکان از کابل موتور، اینورتر، کنتاکتور و مسیرهای قدرت جدا کنید تا احتمال نویز کاهش پیدا کند.

جریان خروجی

حداکثر جریان بار 200mA است؛ برای بارهای پرمصرف از مدار واسط مناسب استفاده کنید.

تست پس از نصب

ابتدا عملکرد LED را با Target واقعی بررسی کنید، سپس تغییر وضعیت ورودی PLC را کنترل کنید.

جمع‌بندی تخصصی برای خریدار

MICRO DETECTORS AM1/AP-3A یک سنسور القایی استاندارد M12 برای تشخیص بدون تماس اجسام فلزی است که با فاصله تشخیص 4mm، خروجی PNP-NO، فرکانس سوئیچینگ 2kHz، تغذیه 10 تا 30VDC، حداکثر جریان بار 200mA، کابل 2 متری و درجه حفاظت IP67 ارائه می‌شود.

این مدل برای کاربرانی مناسب است که به یک سنسور القایی صنعتی با ابعاد M12، خروجی PNP و فاصله تشخیص متوسط برای کاربردهایی مانند تشخیص حضور، موقعیت، شمارش و کنترل حرکت قطعات فلزی نیاز دارند.

مهم‌ترین مواردی که قبل از خرید باید بررسی شوند عبارت‌اند از:

1. آیا PLC یا کنترلر شما با خروجی PNP سازگار است؟

2. آیا فاصله 4 میلی‌متر برای Target واقعی کافی است؟

3. جنس قطعه چیست؟ فولاد، آلومینیوم، مس یا فلز دیگر؟

4. آیا کابل ثابت 2 متری برای نحوه نصب مناسب است؟

اگر پاسخ این موارد با نیاز پروژه مطابقت داشته باشد، AM1/AP-3A یک گزینه کاربردی برای سیستم‌های اتوماسیون و کنترل صنعتی است.
