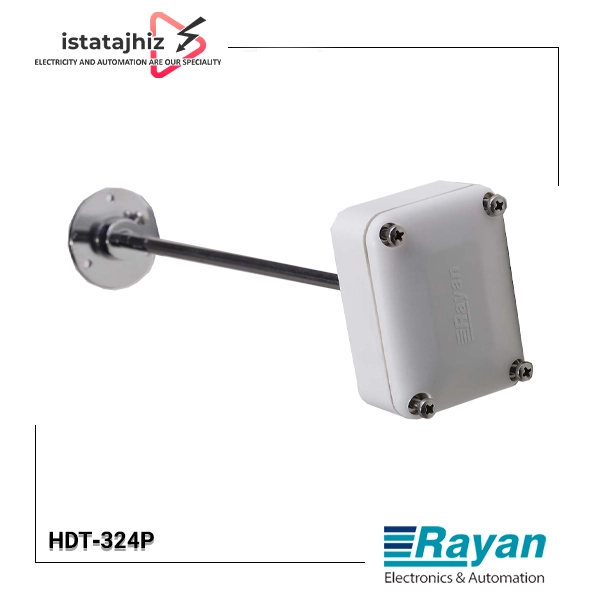

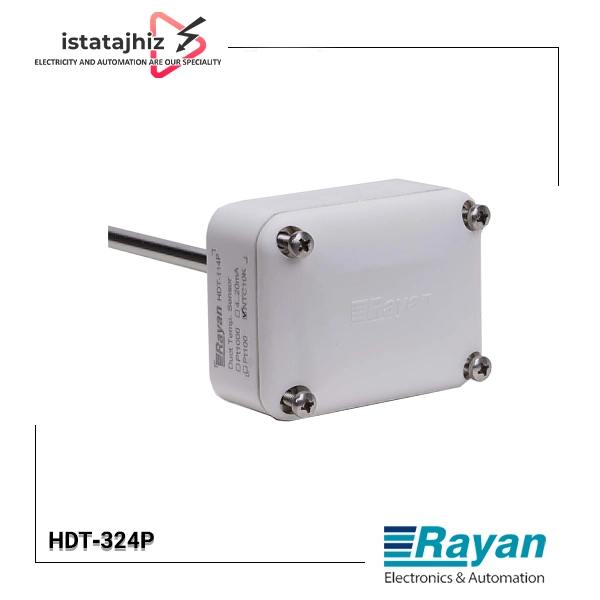

سنسور دمای کانالی HDT‑324P

سنسور HDT‑324P از نوع کانالی (Duct / کانالی) است؛ یعنی پروب آن مستقیماً وارد کانال هوا می‌شود و دمای هوای عبوری را با سرعت پاسخ مناسب اندازه‌گیری می‌کند.

این سنسور برای اتصال مستقیم به PLC، کنترلرهای HVAC، سیستم BMS و لوپ‌های کنترلی ۴–۲۰mA طراحی شده و بدون نیاز به منبع تغذیه جداگانه، از همان لوپ جریان تغذیه می‌گیرد (Loop Powered).

به دلیل استفاده از المنت استنلس‌استیل (SS304) و بدنه پلیمر ضد شعله، سنسور برای استفاده در سیستم‌های حرفه‌ای تهویه و اتوماسیون ساختمان کاملاً مناسب است و در برابر شرایط معمول کانال‌های هوا (رطوبت نسبی، جریان هوا، آلودگی خفیف محیطی) عملکرد پایدار دارد.

ویژگی‌های کلیدی سنسور دمای کانالی HDT‑324P

1. خروجی جریانی دو سیمه ۴–۲۰mA (Loop Powered)

مهم‌ترین ویژگی این سنسور، خروجی جریانی ۴ تا ۲۰mA به صورت دو سیمه است.

این ساختار مزایای زیر را ارائه می‌دهد:

• مصونیت بالاتر در برابر نویز الکتریکی
• امکان استفاده در فواصل زیاد بین سنسور و کنترلر
• تغذیه و سیگنال در یک لوپ مشترک (سیم‌کشی ساده‌تر)
• سازگاری عالی با اکثر PLCها، DDCها و BMS Controllerها

این مشخصه باعث می‌شود HDT‑324P برای استفاده در پروژه‌های صنعتی و ساختمانی که حساسیت کنترلی بالایی نیاز دارند، کاملاً مناسب باشد.

2. رنج اندازه‌گیری گسترده دما

سنسور دارای رنج اندازه‌گیری زیر است:

• ۰…۶۰°C (رنج استاندارد کاربردی برای کانال هوا)
• ‎‑۲۰…۹۰°C (بازه گسترده برای سناریوهای خاص و شرایط ویژه)

این بازه امکان استفاده از سنسور را در:

• کانال‌های هوای سرد و گرم
• سیستم‌های پیش‌گرمایش و پیش‌سرمایش
• برخی کاربردهای صنعتی غیرخطرناک فراهم می‌کند.

3. پروب استنلس‌استیل با طول ۳۰ سانتی‌متر

طول المنت ۳۰cm با قطر ۸mm و جنس SS304 (استنلس‌استیل ۳۰۴) باعث می‌شود:

• پروب به راحتی در کانال هوا نصب و فیکس شود
• در برابر خوردگی معمول محیط هوا و رطوبت مقاوم باشد
• امکان اندازه‌گیری دما در عمق کانال و نه فقط سطحی فراهم شود
  این طراحی برای هواسازها، فن‌کوئل‌های کانالی، روفتاپ‌پک و داکت‌های اصلی هوا بسیار ایده‌آل است.

4. بدنه پلیمر ضد شعله + درجه حفاظت IP54

بدنه سنسور از پلیمر ضد شعله ساخته شده است. این ویژگی برای استفاده در سیستم‌های تهویه و اتوماسیون ساختمانی از نظر ایمنی بسیار مهم است.

همچنین درجه حفاظت IP54 به این معنی است که:

• در برابر گرد و غبار در حد معمول محیط ساختمان و موتورخانه محافظت می‌شود
• در برابر پاشش محدود آب از جهات مختلف مقاوم است

بنابراین برای نصب بر روی کانال‌ها در فضاهای داخلی، موتورخانه‌ها و سقف‌های کاذب کاملاً مناسب است.

5. طراحی مناسب نصب و کابل‌کشی

• ترمینال 2Pin با قابلیت اتصال سیم ۰.۳ تا ۱.۵mm²
• ورودی کابل با گلند PG‑9 جهت ایجاد اتصال محکم و جلوگیری از ورود گرد و غبار
• ابعاد بدنه: 80 × 340 × 60 mm (شامل بدنه + پروب)

این طراحی باعث می‌شود نصاب بتواند به راحتی در محل پروژه، سنسور را نصب و سیم‌کشی کند.

مشخصات فنی سنسور دمای کانالی HDT‑324P

• نام محصول: سنسور دمای کانالی (Duct Temperature Sensor)
• مدل: HDT‑324P

مشخصات الکتریکی

• ولتاژ تغذیه: 24Vdc (بازه مجاز: 15 … 30Vdc)
• نوع خروجی: Loop Powered 4…20mA، دو سیمه
• نوع سیگنال: آنالوگ جریانی استاندارد صنعتی

مشخصات اندازه‌گیری

• رنج اندازه‌گیری دما:

0…60°C
‎‑20…90°C (بازه گسترده)

• دمای کارکرد الکترونیک: ‎‑20…70°C

مشخصات مکانیکی

• نوع نصب: کانالی (Duct / روی کانال هوا)
• طول پروب سنسور: 30cm
• قطر پروب: 8mm
• جنس پروب (المنت): استنلس‌استیل SS304
• جنس بدنه: پلیمر ضد شعله
• درجه حفاظت: IP54
• ابعاد کلی سنسور (WxHxD): 80 × 340 × 60 mm
• ترمینال اتصال: 2Pin
• سایز سیم قابل اتصال: 0.3 … 1.5 mm²
• ورودی کابل: گلند PG‑9

کاربردهای سنسور دمای کانالی HDT‑324P

این سنسور به طور خاص برای اندازه‌گیری دمای هوا در کانال‌ها و مسیرهای جریان هوا طراحی شده است. مهم‌ترین کاربردها:

1. سیستم‌های تهویه مطبوع (HVAC)

• کنترل دمای کانال هوای رفت و برگشت
• اندازه‌گیری دمای هوای خروجی از هواساز (AHU)
• کنترل دمای کانال در روفتاپ‌پک‌ها و ایرهنडलینگ یونیت‌ها
• استفاده در فن‌کوئل‌های کانالی و زون‌های تهویه

2. سیستم مدیریت هوشمند ساختمان (BMS)

• ارسال اطلاعات دما به کنترلر مرکزی BMS
• بهینه‌سازی مصرف انرژی با کنترل دقیق دمای هوا
• پایش شرایط محیط در ساختمان‌های اداری، تجاری و بیمارستان‌ها

3. اتاق تمیز، آزمایشگاه و مراکز حساس

• پایش دقیق دمای هوای ورودی به اتاق‌های تمیز (Clean Room)
• کنترل دما در آزمایشگاه‌ها و مراکز حساس آزمایشی و تحقیقاتی

4. کاربردهای صنعتی سبک

• کنترل دمای هوا در کانال‌ها و داکت‌های صنعتی
• کاربرد در خطوط تهویه، هوای فشرده و هوای فرآیندی (در محدوده غیرخطرناک)

مزایای استفاده از سنسور HDT‑324P در پروژه‌ها

1. سازگاری کامل با PLC و BMS

خروجی جریانی استاندارد ۴–۲۰mA، این سنسور را با اکثر برندهای PLC (زیمنس، دلتا، فتک، امرن و …) و کنترلرهای BMS کاملاً سازگار می‌کند. این یعنی:

• عدم نیاز به مبدل اضافی
• خوانش مستقیم در کارت‌های AI
• کاهش هزینه و پیچیدگی سیستم

2. نصب ساده، نگهداری کم‌هزینه

• دو سیمه بودن لوپ، سیم‌کشی را ساده می‌کند
• بدنه و پروب مقاوم، نیاز به سرویس مکرر را کاهش می‌دهد
• تعویض و دسترسی به ترمینال‌ها در محل پروژه راحت است

3. طراحی صنعتی و مناسب برای پروژه‌های حرفه‌ای

• بدنه پلیمر ضد شعله + IP54
• پروب استنلس‌استیل
• ابعاد استاندارد کانالی

این ترکیب، سنسور را برای پیمانکاران تأسیسات، مجریان BMS و اتوماسیون صنعتی به یک گزینه مورد اعتماد تبدیل می‌کند.

راهنمای انتخاب و نکات مهم در استفاده

هنگام انتخاب سنسور دمای کانالی HDT‑324P به موارد زیر توجه کنید:

جنس و طول پروب:

طول ۳۰ سانتی‌متری برای اکثر کانال‌های استاندارد هوا مناسب است. اگر کانال بسیار بزرگ است، محل نصب را طوری انتخاب کنید که پروب در مسیر مناسب جریان هوا قرار بگیرد.

آلودگی محیط:

اگر کانال هوا دارای آلودگی، غبار یا بخار خاص است، از تمیز بودن پروب در دوره‌های زمانی مناسب مطمئن شوید.

رنج دمای کاری:

اگر دمای کانال در محدوده ۰ تا ۶۰ درجه یا حداکثر حوالی ۹۰ درجه سانتی‌گراد است، این سنسور مناسب است. برای دماهای بالاتر از این محدوده، باید از سنسورهای مخصوص دمای بالا استفاده شود.

مسیر کابل‌کشی و لوپ جریان:

در طراحی لوپ ۴–۲۰mA، مقاومت حلقه (Loop Resistance) و طول کابل را مطابق مشخصات کارت آنالوگ PLC در نظر بگیرید.

قیمت سنسور دمای کانالی HDT‑324P

قیمت سنسور دمای کانالی HDT‑324P با توجه به:

• شرایط بازار
• تعداد سفارش (پروژه‌ای / تکی)
• موجودی انبار
• همکاری با پیمانکاران و همکاران برق صنعتی متغیر است.

این سنسور در مقایسه با ترانسمیترهای دمای وارداتی، عموماً قیمت مناسب‌تری دارد و با توجه به خروجی جریانی استاندارد، بدنه صنعتی و کیفیت ساخت قابل قبول، گزینه‌ای اقتصادی و مهندسی برای پروژه‌های HVAC و BMS محسوب می‌شود.

برای دریافت قیمت به‌روز، استعلام موجودی، صدور پیش‌فاکتور و مشاوره فنی می‌توانید با واحد فروش تماس بگیرید.
