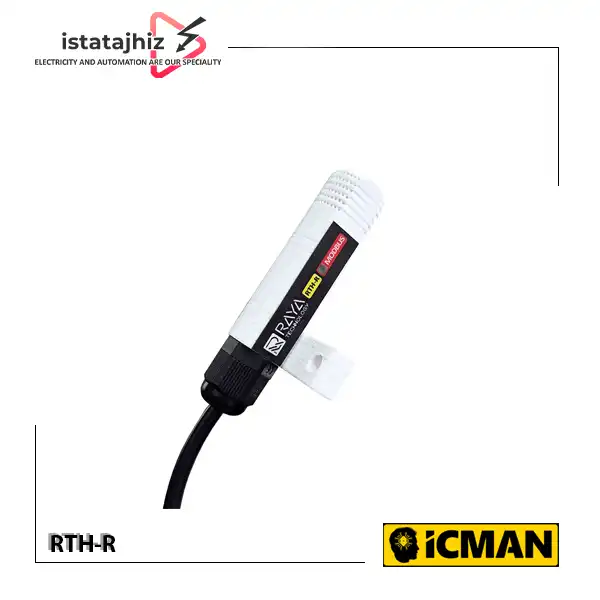

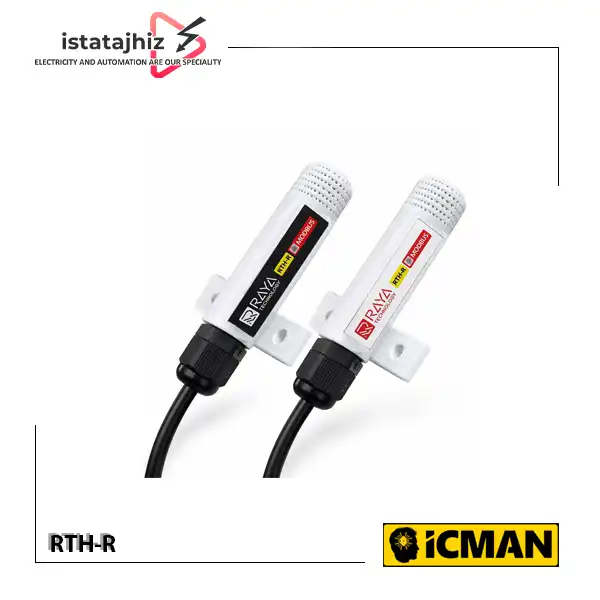

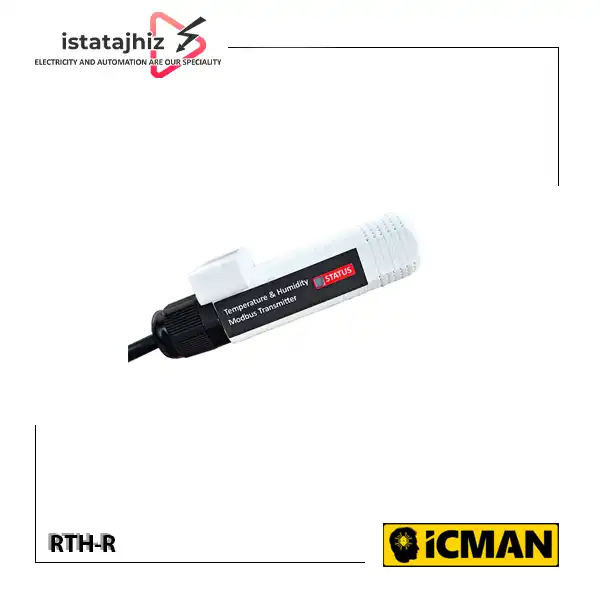

سنسور دما و رطوبت مدباس RTH-R

سنسور دما و رطوبت RTH-R محصول شرکت RAYA Tech، یک حسگر دیجیتال صنعتی برای اندازه‌گیری هم‌زمان دمای محیط و رطوبت نسبی هوا است. این سنسور با استفاده از ارتباط صنعتی RS-485 و پروتکل Modbus RTU، داده‌های اندازه‌گیری‌شده را برای استفاده در سیستم‌های کنترل، مانیتورینگ و اتوماسیون صنعتی ارسال می‌کند.

یکی از ویژگی‌های اصلی RTH-R، طراحی بسیار کوچک و ساختار سرکابلی آن است. با توجه به ابعاد تقریبی 10×60 میلی‌متر، این مدل برای پروژه‌هایی که فضای نصب محدودی دارند یا لازم است حسگر در نزدیکی نقطه اندازه‌گیری قرار بگیرد، گزینه مناسبی محسوب می‌شود.

این سنسور محدوده اندازه‌گیری دمای 20- تا 85+ درجه سانتی‌گراد و رطوبت نسبی 0 تا 100 درصد را پوشش می‌دهد. دقت اندازه‌گیری دما برابر با ±0.3 درجه سانتی‌گراد و دقت اندازه‌گیری رطوبت برابر با ±3 درصد اعلام شده است.

RTH-R با ولتاژ تغذیه 9 تا 24 ولت DC کار می‌کند و از نرم‌افزار اختصاصی برای ثبت داده‌ها، کالیبراسیون، تنظیم آدرس و قرائت مقادیر پشتیبانی می‌کند. همچنین فایل سورس اتصال به PLC و HMI دلتا همراه محصول ارائه می‌شود.

مشخصات فنی سنسور RTH-R

• مدل : RTH-R
• نوع محصول : سنسور دما و رطوبت دیجیتال
• نوع ارتباط : RS-485
• پروتکل ارتباطی :Modbus RTU
• محدوده اندازه‌گیری دما : 20- تا 85+ درجه سانتی‌گراد
• محدوده اندازه‌گیری رطوبت : 0 تا 100 درصد RH
• دقت اندازه‌گیری دما : ±0.3°C
• دقت اندازه‌گیری رطوبت : ±3% RH
• رزولوشن دما : 12 بیت؛ حدود 0.04°C
• رزولوشن رطوبت :8 بیت؛ حدود 0.7% RH
• ولتاژ تغذیه : 9 تا 24 ولت DC
• ابعاد سنسور : 10×60 میلی‌متر
• درجه حفاظت : IP62

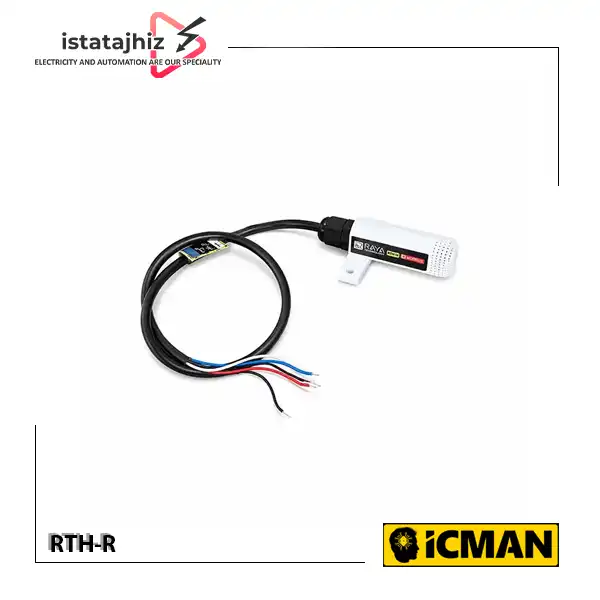

• طول کابل ورودی : 25 سانتی‌متر
• ساختار کابل : چهار رشته افشان
• سطح مقطع هر رشته : 0.25 میلی‌متر مربع، طبق اطلاعات ارسالی
• جنس کاور محافظ : ABS متخلخل
• تشخیص وضعیت ارتباط : تشخیص خودکار عدم اتصال به شبکه Modbus
• نرم‌افزار همراه : ثبت داده، کالیبراسیون، تنظیم آدرس و قرائت مقادیر
• فایل ارتباطی : سورس اتصال به PLC و HMI دلتا

ویژگی‌های سنسور دما و رطوبت RTH-R

1. اندازه‌گیری هم‌زمان دما و رطوبت نسبی محیط
2. ارتباط صنعتی RS-485 با پروتکل Modbus RTU
3. محدوده اندازه‌گیری دما از 20- تا 85+ درجه سانتی‌گراد
4. اندازه‌گیری رطوبت نسبی در محدوده 0 تا 100 درصد
5. دقت دمایی ±0.3°C
6. دقت رطوبتی ±3% RH
7. طراحی کوچک و سرکابلی برای قرارگیری نزدیک نقطه اندازه‌گیری
8. تغذیه مستقیم با ولتاژ 9 تا 24 ولت DC
9. تشخیص خودکار عدم اتصال به شبکه مدباس
10. همراه با نرم‌افزار ثبت داده، کالیبراسیون و تنظیم آدرس
11. ارائه فایل سورس اتصال به PLC و HMI دلتا

ارتباط RS-485 و پروتکل Modbus RTU در RTH-R

سنسور RTH-R اطلاعات دما و رطوبت را از طریق رابط ارتباطی RS-485 و با استفاده از پروتکل Modbus RTU در اختیار سیستم کنترل قرار می‌دهد.

این ساختار امکان استفاده از سنسور را در پروژه‌هایی فراهم می‌کند که کنترلر یا سامانه مانیتورینگ از Modbus RTU پشتیبانی می‌کند. به‌جای استفاده از چندین ورودی آنالوگ مجزا برای دریافت مقادیر اندازه‌گیری‌شده، داده‌ها از طریق ارتباط دیجیتال خوانده می‌شوند.

از کاربردهای این قابلیت می‌توان به موارد زیر اشاره کرد:

• ارتباط با PLCهای سازگار با Modbus RTU
• اتصال به HMI و سامانه‌های مانیتورینگ
• ثبت و آرشیو اطلاعات دما و رطوبت
• پایش شرایط محیطی در سیستم‌های اتوماسیون
• استفاده در شبکه‌های کنترل صنعتی دارای رابط RS-485

برای راه‌اندازی شبکه، تنظیم پارامترهای ارتباطی و تعریف آدرس سنسور باید از نرم‌افزار و دستورالعمل ارائه‌شده توسط سازنده استفاده شود.

رزولوشن و دقت اندازه‌گیری سنسور RTH-R

در انتخاب سنسور دما و رطوبت، دو مشخصه مهم باید بررسی شوند: رزولوشن و دقت اندازه‌گیری.

رزولوشن نشان می‌دهد تغییرات اندازه‌گیری با چه گام کوچکی قابل نمایش است، درحالی‌که دقت بیان می‌کند مقدار اندازه‌گیری‌شده تا چه اندازه به مقدار واقعی نزدیک است.

در مدل RTH-R، رزولوشن دما 12 بیت و معادل حدود 0.04 درجه سانتی‌گراد اعلام شده است. رزولوشن رطوبت نیز 8 بیت و معادل حدود 0.7 درصد RH است.

دقت اندازه‌گیری دما برابر با ±0.3°C و دقت رطوبت برابر با ±3% RH اعلام شده است. این مشخصات برای ارزیابی تناسب سنسور با نیازهای پایش محیطی، گلخانه‌ها، اتاق‌های سرور و کاربردهای مشابه اهمیت دارند.

درجه حفاظت IP62 در سنسور دما و رطوبت RTH-R

درجه حفاظت IP62 میزان مقاومت محفظه سنسور را در برابر ورود گردوغبار و قطرات آب در شرایط مشخص استاندارد بیان می‌کند.

رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.

رقم 2: حفاظت در برابر قطرات آبِ در حال سقوط، در شرایط تعریف‌شده و با انحراف محفظه تا 15 درجه.

بنابراین، با وجود استفاده از عبارت بسته‌بندی ضدآب در اطلاعات محصول، IP62 به معنای قابلیت غوطه‌وری در آب یا مقاومت در برابر پاشش شدید آب نیست. شرایط نصب و نحوه محافظت از محل اتصال کابل نیز باید در نظر گرفته شود.

کاور محافظ متخلخل ABS، طبق مشخصات ارسالی، بخشی از ساختار محافظ سنسور است.

نرم‌افزار و امکانات جانبی سنسور RTH-R

درجه حفاظت IP62 میزان مقاومت محفظه سنسور را در برابر ورود گردوغبار و قطرات آب در شرایط مشخص استاندارد بیان می‌کند.

رقم 6: حفاظت کامل در برابر نفوذ گردوغبار.

رقم 2: حفاظت در برابر قطرات آبِ در حال سقوط، در شرایط تعریف‌شده و با انحراف محفظه تا 15 درجه.

بنابراین، با وجود استفاده از عبارت بسته‌بندی ضدآب در اطلاعات محصول، IP62 به معنای قابلیت غوطه‌وری در آب یا مقاومت در برابر پاشش شدید آب نیست. شرایط نصب و نحوه محافظت از محل اتصال کابل نیز باید در نظر گرفته شود.

کاور محافظ متخلخل ABS، طبق مشخصات ارسالی، بخشی از ساختار محافظ سنسور است.

نرم‌افزار و امکانات جانبی سنسور RTH-R

یکی از قابلیت‌های کاربردی سنسور دما و رطوبت RTH-R، ارائه نرم‌افزار اختصاصی برای پیکربندی و مدیریت اطلاعات اندازه‌گیری است.

امکانات اعلام‌شده برای این نرم‌افزار عبارت‌اند از:

• دیتالاگینگ (Data Logging): ثبت و ذخیره اطلاعات اندازه‌گیری
• کالیبراسیون: تنظیم و کالیبره‌کردن مقادیر مطابق امکانات نرم‌افزار
• تنظیم آدرس: پیکربندی آدرس ارتباطی سنسور
• قرائت مقادیر: مشاهده داده‌های دما و رطوبت
• بررسی ارتباط: تشخیص خودکار عدم اتصال به شبکه مدباس

همراه این محصول، فایل سورس برنامه اتصال به PLC و HMI دلتا نیز ارائه می‌شود که می‌تواند فرایند پیاده‌سازی ارتباط در پروژه‌های مبتنی بر این کنترلرها را تسهیل کند.

جزئیات نسخه نرم‌افزار، قابلیت کالیبراسیون هر پارامتر و نحوه تشخیص قطع ارتباط باید طبق مستندات همراه محصول بررسی شود.

کاربردهای سنسور دما و رطوبت RTH-R

سنسور RTH-R برای پروژه‌هایی مناسب است که به پایش پیوسته دما و رطوبت و انتقال دیجیتال اطلاعات به کنترلر نیاز دارند.

کاربردهای متداول آن عبارت‌اند از:

1. گلخانه‌ها: پایش شرایط محیطی برای سیستم‌های کنترل تهویه و رطوبت
2. مرغداری‌ها: اندازه‌گیری شرایط محیط برای سامانه‌های مدیریت تهویه
3. مراکز دامپروری: پایش دما و رطوبت محیط نگهداری دام
4. اتاق‌های سرور: نظارت بر شرایط محیطی تجهیزات فناوری اطلاعات
5. آزمایشگاه‌ها: کنترل و ثبت شرایط محیطی
6. سردخانه‌ها: پایش دما و رطوبت در محدوده کاری سنسور
7. ساختمان‌های اداری و مسکونی: استفاده در سامانه‌های مدیریت ساختمان
8. اتوماسیون صنعتی: دریافت اطلاعات محیطی در PLC، HMI و سامانه‌های مانیتورینگ

پیش از انتخاب سنسور برای کاربردهای حساس، باید محدوده دمای واقعی محیط، شرایط رطوبتی، الزامات کالیبراسیون و سطح حفاظت موردنیاز با مشخصات محصول تطبیق داده شوند.

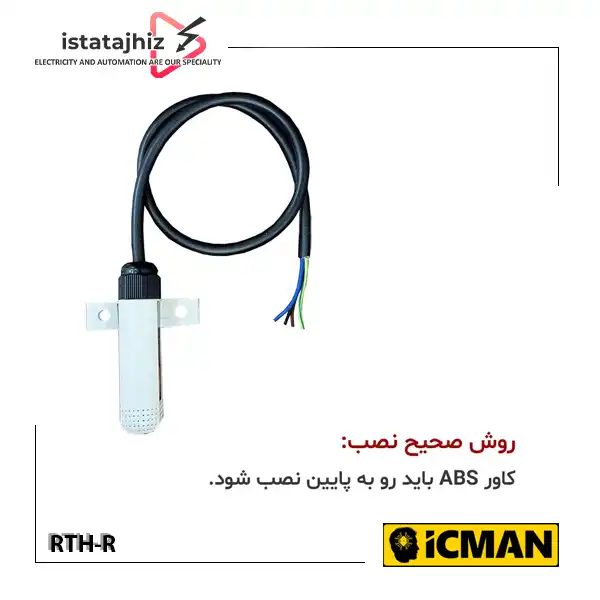

راهنمای نصب و راه‌اندازی سنسور RTH-R

برای نصب و راه‌اندازی سنسور دما و رطوبت RTH-R، رعایت نکات زیر ضروری است:

• انتخاب محل نصب: سنسور را در نقطه‌ای قرار دهید که شرایط واقعی محیط موردنظر را اندازه‌گیری کند.
• بررسی ولتاژ تغذیه: از منبع تغذیه DC در محدوده 9 تا 24 ولت استفاده کنید.
• اتصال کابل: سیم‌های تغذیه و ارتباط RS-485 را مطابق نقشه سیم‌بندی سازنده متصل کنید.
• تنظیم پارامترهای ارتباطی: آدرس و سایر تنظیمات لازم را مطابق نرم‌افزار و مستندات دستگاه انجام دهید.
• اتصال به کنترلر: ارتباط سنسور را با PLC، HMI یا سامانه مانیتورینگ سازگار برقرار کنید.
• بررسی داده‌ها: مقادیر دما و رطوبت را بررسی کنید تا از عملکرد صحیح اندازه‌گیری و ارتباط اطمینان حاصل شود.
• محافظت از محل اتصال: محل اتصال کابل و سنسور را مطابق درجه حفاظت IP62 و دستورالعمل سازنده نصب کنید.

قیمت سنسور دما و رطوبت RTH-R

قیمت سنسور RAYA Tech RTH-R ممکن است بر اساس موجودی و شرایط بازار تغییر کند. برای دریافت قیمت روز، بررسی موجودی و کسب اطلاعات بیشتر درباره نرم‌افزار و فایل‌های ارتباطی همراه محصول، با واحد فروش ایستاتجهیز تماس بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سنسور دما و رطوبت RTH-R از ایستاتجهیز

برای خرید سنسور دما و رطوبت مدباس RTH-R می‌توانید از فروشگاه ایستاتجهیز اقدام کنید. پیش از خرید، بهتر است سازگاری سنسور با PLC یا HMI پروژه، محدوده اندازه‌گیری، دقت موردنیاز و شرایط محیط نصب بررسی شود.
