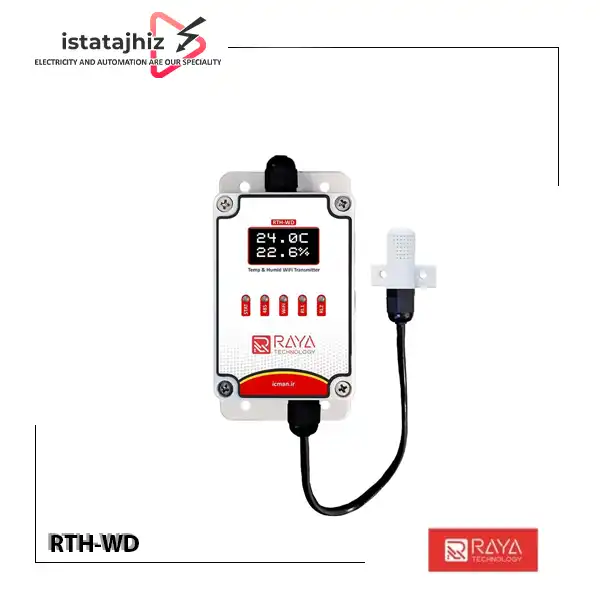

سنسور دما و رطوبت وای‌فای RTH-WD

سنسور دما و رطوبت RTH-WD محصول شرکت RAYA Tech یک تجهیز اندازه‌گیری و مانیتورینگ صنعتی است که برای پایش هم‌زمان دمای محیط و رطوبت نسبی هوا طراحی شده است. این دستگاه با پشتیبانی از ارتباط بی‌سیم WiFi و پروتکل‌های Modbus TCP، JSON و HTTP امکان ارسال و دریافت اطلاعات را در سیستم‌های اتوماسیون، کنترل و مانیتورینگ فراهم می‌کند.

این سنسور از چیپ اندازه‌گیری ساخت شرکت سوئیسی Sensirion بهره می‌برد و محدوده اندازه‌گیری دما در آن از 20- تا 85+ درجه سانتی‌گراد و محدوده اندازه‌گیری رطوبت از 0 تا 100 درصد RH است. دقت اندازه‌گیری دما ±0.3°C و دقت اندازه‌گیری رطوبت ±3% RH اعلام شده است.

یکی از ویژگی‌های مهم RTH-WD، وجود دو خروجی رله با جریان نامی 1 آمپر است. هر رله را می‌توان به‌صورت مستقل در یکی از سه حالت کنترلی تنظیم کرد: کنترل از طریق شبکه Modbus، کنترل براساس دمای محیط یا کنترل براساس رطوبت. این قابلیت امکان استفاده از دستگاه را علاوه بر نمایش و پایش، در برخی کاربردهای کنترل محیطی نیز فراهم می‌کند.

RTH-WD دارای وب‌سرویس داخلی است و تنظیمات دستگاه از طریق مرورگر وب انجام می‌شود. همچنین امکان نصب دیواری و نصب داخل تابلو برق با استفاده از ماژول جانبی DRG01 برای این محصول در نظر گرفته شده است.

مشخصات فنی سنسور RAYA Tech RTH-WD

• برند : RAYA Tech
• مدل : RTH-WD
• نوع محصول : سنسور دما و رطوبت وای‌فای
• چیپ اندازه‌گیری : Sensirion، ساخت سوئیس
• محدوده اندازه‌گیری دما : 20- تا 85+ درجه سانتی‌گراد
• محدوده اندازه‌گیری رطوبت : 0 تا 100% RH
• دقت اندازه‌گیری دما : ±0.3°C
• دقت اندازه‌گیری رطوبت : ±3% RH
• ارتباط بی‌سیم : WiFi
• پروتکل‌های ارتباطی : Modbus TCP، JSON و HTTP
• تعداد خروجی رله : 2 عدد
• جریان نامی هر رله : 1 آمپر
• حالت‌های کنترلی رله : شبکه Modbus، دما، رطوبت
• ولتاژ ورودی : 220 ولت، طبق اطلاعات محصول
• وب‌سرویس :دارد
• تنظیمات از طریق مرورگر :دارد
• ابعاد دستگاه : 153×68×52 میلی‌متر
• وزن :200 گرم
• جنس بدنه : ABS
• درجه حفاظت جعبه اصلی :IP54
• درجه حفاظت غلاف سنسور : IP61
• نوع نصب : دیواری
• نصب روی ریل DIN : با ماژول جانبی DRG01
• طول کابل ورودی : 0.5 متر
• نوع کابل : 8 رشته افشان شیلددار
• سطح مقطع رشته‌های کابل : 0.25 میلی‌متر مربع، طبق اطلاعات ارسالی

ویژگی‌های سنسور دما و رطوبت وای‌فای RTH-WD

• اندازه‌گیری هم‌زمان دما و رطوبت نسبی محیط
• ارتباط بی‌سیم WiFi
• پشتیبانی از پروتکل‌های Modbus TCP، JSON و HTTP
• دقت اندازه‌گیری دما ±0.3°C
• دقت اندازه‌گیری رطوبت ±3% RH
• مجهز به دو خروجی رله مستقل
• امکان کنترل رله‌ها براساس دما، رطوبت یا شبکه Modbus
• دارای وب‌سرویس داخلی برای تنظیمات از طریق مرورگر
• امکان مشاهده و تنظیم پارامترها از طریق شبکه
• قابلیت نصب دیواری و نصب داخل تابلو با ماژول DRG01
• بدنه ABS و طراحی مناسب برای کاربردهای صنعتی و ساختمانی

پروتکل‌های ارتباطی در سنسور RTH-WD

سنسور RTH-WD برای ارتباط با سامانه‌های کنترلی و مانیتورینگ از WiFi و پروتکل‌های نرم‌افزاری مختلف پشتیبانی می‌کند.

Modbus TCP: این پروتکل امکان تبادل داده با PLCها، DCSها، RTUها و سایر تجهیزاتی را فراهم می‌کند که از Modbus TCP پشتیبانی می‌کنند.

JSON: این قالب داده می‌تواند برای تبادل اطلاعات با نرم‌افزارها و سامانه‌هایی که از ساختار JSON پشتیبانی می‌کنند، مورد استفاده قرار گیرد.

HTTP: پشتیبانی از HTTP امکان دسترسی به قابلیت‌های تحت وب دستگاه را فراهم می‌کند و در ارتباط با وب‌سرویس داخلی آن کاربرد دارد.

به کمک این قابلیت‌ها می‌توان داده‌های اندازه‌گیری‌شده را در سامانه‌های پایش محیطی، شبکه‌های صنعتی و سیستم‌های مدیریت ساختمان استفاده کرد. سازگاری نهایی باید براساس پروتکل پشتیبانی‌شده توسط کنترلر و مستندات ارتباطی سازنده بررسی شود.

دو خروجی رله در سنسور RTH-WD چگونه کار می‌کنند؟

این دستگاه دارای دو خروجی رله با جریان نامی اعلام‌شده 1 آمپر برای هر رله است. هر رله می‌تواند به‌صورت مستقل یکی از سه حالت کنترلی زیر را داشته باشد.

1. کنترل از طریق شبکه Modbus

در این حالت، فرمان کنترل رله از طریق شبکه و مطابق قابلیت‌های ارتباطی دستگاه تعیین می‌شود. این روش برای یکپارچه‌سازی سنسور با سیستم‌های اتوماسیون و کنترل مرکزی کاربرد دارد.

2. کنترل براساس دمای محیط

در این حالت می‌توان برای دما یک حد پایین (Min) و یک حد بالا (Max) تعریف کرد. برای مثال، اگر حد پایین 23 درجه و حد بالا 25 درجه سانتی‌گراد تنظیم شود، دستگاه از این محدوده برای کنترل رله در حالت ترموستاتیک استفاده می‌کند.

3. کنترل براساس رطوبت محیط

در این حالت، حد پایین و حد بالای رطوبت نسبی برای کنترل رله تعیین می‌شود. عملکرد رله به تنظیمات انتخاب‌شده و حالت کنترلی دستگاه وابسته است.

طبق اطلاعات سازنده، حداقل اختلاف مجاز میان دو نقطه تنظیم در حالت دما 1 درجه سانتی‌گراد و در حالت رطوبت 5 درصد است؛ بنابراین اختلاف کمتر از این مقادیر قابل تنظیم نیست.

مد ترموستاتیک و کنترل محیط

قابلیت ترموستاتیک RTH-WD امکان تعریف یک بازه کنترلی برای دما یا رطوبت را فراهم می‌کند. این روش می‌تواند برای کنترل تجهیزات وابسته به شرایط محیطی استفاده شود.

برای نمونه، در یک کاربرد کنترل دما می‌توان حد پایین را 23 درجه و حد بالا را 25 درجه سانتی‌گراد در نظر گرفت. در کنترل رطوبت نیز می‌توان بازه‌ای متناسب با نیاز محیط تعریف کرد.

دستگاه دارای دو حالت کنترلی افزاینده و کاهنده است. انتخاب حالت مناسب به نوع کاربرد و نحوه عملکرد تجهیز متصل‌شده بستگی دارد؛ برای مثال، منطق کنترل فن، هیتر یا رطوبت‌ساز ممکن است با یکدیگر متفاوت باشد.

جزئیات دقیق منطق سوئیچینگ، وضعیت رله در هر آستانه و تنظیمات هیسترزیس باید مطابق راهنمای فنی دستگاه بررسی شود.

وب‌سرویس داخلی و تنظیمات از طریق مرورگر

سنسور RTH-WD دارای وب‌سرویس داخلی است که امکان دسترسی به تنظیمات دستگاه از طریق مرورگر را فراهم می‌کند. پس از اتصال دستگاه به شبکه و تعیین آدرس IP، می‌توان با واردکردن آدرس دستگاه در مرورگر، به رابط تحت وب آن دسترسی پیدا کرد.

از قابلیت‌های این روش می‌توان به موارد زیر اشاره کرد:

• تنظیم پارامترهای دستگاه
• مشاهده مقادیر دما و رطوبت
• مدیریت تنظیمات ارتباطی
• انجام تنظیمات مربوط به عملکرد رله‌ها
• دسترسی به دستگاه از طریق شبکه محلی

در صورت فراهم‌بودن زیرساخت شبکه و پیکربندی مناسب، دسترسی از راه دور نیز ممکن است. بااین‌حال، دسترسی اینترنتی به دستگاه به تنظیمات شبکه، فایروال و سیاست‌های امنیتی محیط وابسته است.

توصیه امنیتی: برای دسترسی از راه دور، دستگاه را بدون محافظت مستقیماً در معرض اینترنت قرار ندهید. استفاده از VPN یا روش امن مورد تأیید مسئول شبکه، به‌همراه تغییر تنظیمات پیش‌فرض و محدودکردن دسترسی کاربران، توصیه می‌شود.

درجه حفاظت IP54 و IP61 در سنسور RTH-WD

در این محصول، درجه حفاظت جعبه اصلی و غلاف محافظ سنسور متفاوت است:

جعبه اصلی با IP54: رقم 5 نشان‌دهنده حفاظت در برابر نفوذ محدود گردوغبار است و رقم 4 مقاومت در برابر پاشش آب از جهات مختلف را نشان می‌دهد.

غلاف محافظ سنسور با IP61: رقم 6 نشان‌دهنده حفاظت کامل در برابر گردوغبار است و رقم 1 حفاظت در برابر قطرات عمودی آب را در شرایط استاندارد مشخص می‌کند.

بنابراین هنگام نصب باید تفاوت میان حفاظت جعبه اصلی و غلاف سنسور در نظر گرفته شود. این دستگاه برای غوطه‌وری در آب طراحی نشده است و محل نصب باید با درجه حفاظت هر بخش سازگار باشد.

کاور محافظ سنسور از جنس ABS ساخته شده است. طبق اطلاعات ارائه‌شده، طول کابل و کاور محافظ در مجموع حدود 30 سانتی‌متر است و کاور برای تحمل دمای تا 85 درجه سانتی‌گراد و مقاومت در برابر پاشش مستقیم آب معرفی شده است. این توضیح درباره کاور را نباید به معنای افزایش درجه حفاظت کل دستگاه دانست.

کاربردهای سنسور دما و رطوبت RTH-WD

سنسور RTH-WD برای پایش دما و رطوبت و در صورت نیاز کنترل شرایط محیطی در کاربردهای زیر قابل استفاده است:

• اتاق‌های سرور: پایش دما و رطوبت محیط تجهیزات شبکه و فناوری اطلاعات
• گلخانه‌ها: نظارت بر شرایط محیطی و کنترل تجهیزات سازگار
• مرغداری‌ها و مراکز دامپروری: پایش شرایط محیط نگهداری
• سالن‌های پرورش قارچ: کنترل شرایط محیطی براساس نیاز فرایند
• آزمایشگاه‌ها: ثبت و پایش پارامترهای محیطی
• سردخانه‌ها و انبارها: نظارت بر دما و رطوبت در محدوده کاری سنسور
• ساختمان‌های اداری و مسکونی: استفاده در سامانه‌های مدیریت ساختمان
• محیط‌های صنعتی: اتصال به سیستم‌های مانیتورینگ و اتوماسیون
• تأسیسات و پالایشگاه‌ها: پایش محیطی در صورت تطابق شرایط نصب با مشخصات حفاظتی دستگاه

برای کاربردهای حساس، باید محدوده دمای واقعی محیط، شرایط رطوبتی، الزامات دقت و درجه حفاظت موردنیاز پیش از انتخاب محصول بررسی شوند.

ابعاد، بدنه و روش نصب RTH-WD

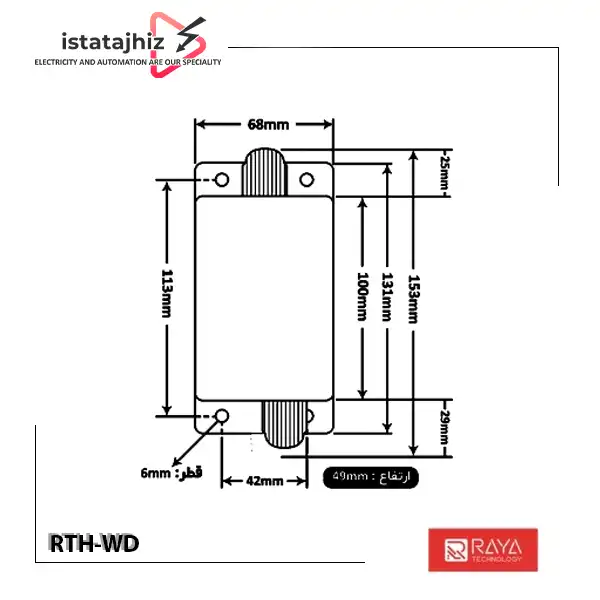

ابعاد فیزیکی دستگاه 153×68×52 میلی‌متر و وزن آن حدود 200 گرم است. بدنه اصلی از جنس ABS ساخته شده و دستگاه قابلیت نصب روی دیوار را دارد.

برای نصب داخل تابلو برق یا استفاده از ریل DIN، می‌توان ماژول جانبی DRG01 را تهیه کرد؛ سازگاری ماژول و روش نصب باید طبق دستورالعمل سازنده بررسی شود.

این دستگاه دارای حدود نیم متر کابل ورودی هشت‌رشته‌ای افشان شیلددار است که طبق اطلاعات ارسالی برای تغذیه و ارتباطات در نظر گرفته شده است. پیش از سیم‌بندی، نقشه پایه‌ها و رنگ‌بندی کابل باید از مستندات رسمی دریافت شود.

راهنمای نصب و راه‌اندازی سنسور RTH-WD

• انتخاب محل نصب: محل نصب را متناسب با شرایط محیطی و نقطه موردنیاز برای اندازه‌گیری انتخاب کنید.
• تأمین تغذیه: ولتاژ ورودی اعلام‌شده برای دستگاه 220 ولت است؛ نوع دقیق ورودی و الزامات اتصال را پیش از سیم‌بندی از مستندات سازنده بررسی کنید.
• اتصال شبکه: دستگاه را مطابق دستورالعمل به شبکه WiFi متصل کنید.
• تنظیم آدرس شبکه: آدرس IP و تنظیمات موردنیاز شبکه را طبق راهنمای دستگاه پیکربندی کنید.
• دسترسی به وب‌سرویس: آدرس دستگاه را در مرورگر وارد کنید و تنظیمات لازم را انجام دهید.
• تنظیم پروتکل ارتباطی: پارامترهای Modbus TCP یا سایر روش‌های ارتباطی موردنیاز پروژه را مطابق مستندات تنظیم کنید.
• تنظیم رله‌ها: حالت کنترلی هر رله و حدود دما یا رطوبت را بر اساس کاربرد تعیین کنید.
• آزمایش عملکرد: داده‌های اندازه‌گیری‌شده و عملکرد رله‌ها را پیش از بهره‌برداری نهایی بررسی کنید.

هشدار: به دلیل اعلام ولتاژ ورودی 220 ولت، اتصال برق باید توسط فرد متخصص و پس از تأیید نقشه سیم‌بندی انجام شود. به‌ویژه نباید ولتاژ 220 ولت را به رشته‌های ارتباطی یا ورودی‌های سیگنال اعمال کرد.

قیمت سنسور دما و رطوبت RTH-WD

قیمت سنسور RAYA Tech RTH-WD با توجه به موجودی و شرایط بازار ممکن است تغییر کند. برای اطلاع از قیمت روز، موجودی دستگاه و امکان تهیه ماژول نصب روی ریل DIN مدل DRG01، از واحد فروش ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سنسور RTH-WD از ایستاتجهیز

برای خرید سنسور دما و رطوبت وای‌فای RTH-WD می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید. پیش از خرید، سازگاری دستگاه با شبکه WiFi، پروتکل موردنیاز، ولتاژ تغذیه، نوع بار متصل به رله‌ها و شرایط نصب را بررسی کنید.

نتیجه‌گیری

سنسور دما و رطوبت وای‌فای RAYA Tech RTH-WD یک تجهیز اندازه‌گیری و کنترل محیطی با ارتباط WiFi و پشتیبانی از Modbus TCP، JSON و HTTP است. محدوده اندازه‌گیری دما از 20- تا 85+ درجه سانتی‌گراد، محدوده رطوبت 0 تا 100 درصد RH، دقت دمایی ±0.3°C، دقت رطوبتی ±3% RH و دو خروجی رله یک‌آمپری از مشخصات اصلی آن هستند.

وب‌سرویس داخلی، امکان تنظیم مستقل رله‌ها و قابلیت نصب دیواری یا نصب روی ریل DIN با ماژول DRG01، این مدل را برای پایش و کنترل شرایط محیطی در اتاق‌های سرور، گلخانه‌ها، مرغداری‌ها، آزمایشگاه‌ها، انبارها و پروژه‌های اتوماسیون قابل بررسی می‌کند.
