سنسور سرعت باد مدباس RWS3-R

سنسور سرعت باد RWS3-R محصول شرکت RAYA Tech یک تجهیز اندازه‌گیری سرعت باد با قابلیت ارتباط صنعتی RS-485 و پشتیبانی از پروتکل Modbus RTU است. این سنسور برای استفاده در سامانه‌های مانیتورینگ محیطی، اتوماسیون صنعتی و پروژه‌هایی طراحی شده است که به دریافت اطلاعات سرعت باد و انتقال آن به تجهیزات کنترلی نیاز دارند.

پشتیبانی از پروتکل Modbus RTU امکان اتصال سنسور RWS3-R به تجهیزات سازگار مانند PLC، HMI، دیتالاگر و سیستم‌های مانیتورینگ را فراهم می‌کند. رابط RS-485 نیز برای ارتباط در شبکه‌های صنعتی و انتقال داده در فواصل مناسب کاربرد دارد.

یکی از قابلیت‌های مهم این مدل، کالیبراسیون پیشرفته با تنظیم پارامترهای Zero و Span است. این قابلیت امکان اصلاح و تنظیم مقادیر اندازه‌گیری را متناسب با شرایط موردنیاز فراهم می‌کند. همچنین فیلترهای نرم‌افزاری داخلی برای کاهش نویز و بهبود پایداری داده‌های اندازه‌گیری‌شده در نظر گرفته شده‌اند.

سنسور RWS3-R با کابل ورودی چهاررشته‌ای به طول 2 متر عرضه می‌شود. این کابل برای تغذیه و ارتباط RS-485 استفاده می‌شود و رشته‌های آن از نوع افشان با سطح مقطع اعلام‌شده 0.25 میلی‌متر مربع هستند.

رنگ بدنه محصول ممکن است در پارت‌های مختلف تولید متفاوت باشد؛ بنابراین امکان انتخاب رنگ توسط مشتری وجود ندارد.

مشخصات فنی سنسور سرعت باد RWS3-R

• برند : RAYA Tech
• مدل : RWS3-R
• نوع محصول : سنسور سرعت باد
• نوع ارتباط : RS-485
• پروتکل ارتباطی : Modbus RTU
• توابع Modbus اعلام‌شده : F03 و F06
• قابلیت کالیبراسیون :Zero و Span
• طول کابل ورودی : 2 متر
• تعداد رشته‌های کابل : 4 رشته
• نوع کابل : افشان
• سطح مقطع هر رشته : 0.25 میلی‌متر مربع
• کاربرد کابل : تغذیه و ارتباط RS-485
• رنگ محصول : متغیر در پارت‌های تولید
• تولیدکننده : RAYA Tech

ویژگی‌های سنسور سرعت باد RWS3-R

1. پشتیبانی از ارتباط صنعتی RS-485
2. سازگار با پروتکل Modbus RTU
3. پشتیبانی از توابع F03 و F06
4. قابلیت کالیبراسیون پیشرفته با پارامترهای Zero و Span
5. بهره‌گیری از فیلترهای نرم‌افزاری برای کاهش نویز اندازه‌گیری
6. امکان تنظیم پارامترهای ارتباطی Modbus
7. قابلیت اتصال به PLC، HMI و دیتالاگرهای سازگار
8. دارای کابل ورودی چهاررشته‌ای به طول 2 متر
9. مناسب برای پروژه‌های پایش سرعت باد و مانیتورینگ محیطی
10. تولید شرکت RAYA Tech

پروتکل Modbus RTU در سنسور RWS3-R

سنسور RWS3-R از پروتکل Modbus RTU روی رابط RS-485 پشتیبانی می‌کند. این ساختار ارتباطی امکان تبادل داده با کنترلرها و تجهیزات صنعتی سازگار را فراهم می‌سازد.

دو تابع اعلام‌شده برای این مدل عبارت‌اند از:

• F03 – Read Holding Registers: برای خواندن مقادیر ثبت‌شده در رجیسترهای نگهدارنده.
• F06 – Write Single Register: برای نوشتن مقدار در یک رجیستر نگهدارنده.

استفاده از این توابع در نرم‌افزار کنترلی به نقشه رجیسترها و مستندات ارتباطی سنسور وابسته است. برای راه‌اندازی صحیح باید آدرس رجیسترها، آدرس دستگاه، نرخ انتقال داده و سایر پارامترهای ارتباطی مطابق راهنمای سازنده تنظیم شوند.

کالیبراسیون سنسور سرعت باد RWS3-R

یکی از قابلیت‌های مهم سنسور RWS3-R، امکان کالیبراسیون با استفاده از پارامترهای Zero و Span است.

• Zero: برای تنظیم نقطه صفر اندازه‌گیری به کار می‌رود.
• Span: برای تنظیم یا اصلاح مقیاس اندازه‌گیری استفاده می‌شود.

کالیبراسیون صحیح می‌تواند به هماهنگ‌کردن مقادیر خروجی سنسور با مرجع اندازه‌گیری کمک کند. بااین‌حال، روش دقیق کالیبراسیون، محدوده مجاز تغییر پارامترها و ابزار مرجع موردنیاز باید براساس دستورالعمل فنی RAYA Tech تعیین شود.

قابلیت‌های نرم‌افزاری سنسور RWS3-R

این سنسور از امکاناتی برای تنظیم ارتباط و اصلاح داده‌های اندازه‌گیری پشتیبانی می‌کند، از جمله:

1. تنظیم آدرس دستگاه در شبکه Modbus RTU
2. تنظیم نرخ انتقال داده یا Baud Rate
3. تعیین بیت توازن یا Parity
4. تنظیم Stop Bit
5. دریافت مقادیر سرعت باد در واحدهای پشتیبانی‌شده توسط نرم‌افزار دستگاه
6. اصلاح مقدار خوانده‌شده با پارامترهای کالیبراسیون

واحدهای قابل انتخاب و فهرست دقیق پارامترهای نرم‌افزاری باید با مستندات رسمی این مدل تطبیق داده شوند.

کاربردهای سنسور سرعت باد RAYA Tech RWS3-R

سنسور سرعت باد RWS3-R با توجه به قابلیت ارتباط صنعتی خود، برای استفاده در پروژه‌های اندازه‌گیری و پایش سرعت باد قابل بررسی است؛ از جمله:

1. ایستگاه‌های هواشناسی: اندازه‌گیری سرعت باد و انتقال داده به سامانه ثبت اطلاعات
2. اتوماسیون ساختمان: استفاده در سامانه‌های پایش شرایط محیطی
3. سیستم‌های تهویه صنعتی (HVAC): پایش سرعت باد در نقاط اندازه‌گیری مناسب
4. گلخانه‌ها و مزارع: نظارت بر شرایط محیطی
5. مراکز پرورش دام و طیور: پایش شرایط جریان هوا در صورت تناسب محدوده کاری سنسور
6. معادن و نیروگاه‌ها: اتصال به سیستم‌های مانیتورینگ صنعتی
7. توربین‌های بادی: استفاده در سامانه‌های اندازه‌گیری سرعت باد، مشروط به تطابق مشخصات فنی با الزامات پروژه
8. سکوهای دریایی و محیط‌های صنعتی: پایش سرعت باد در صورت سازگاری شرایط محیطی و درجه حفاظت دستگاه با محل نصب

برای انتخاب سنسور در کاربردهای حساس، باید محدوده اندازه‌گیری، دقت، شرایط محیطی و درجه حفاظت موردنیاز با مشخصات رسمی محصول مقایسه شود.

کابل و نحوه اتصال سنسور RWS3-R

سنسور RWS3-R دارای 2 متر کابل چهاررشته‌ای افشان با سطح مقطع اعلام‌شده 0.25 میلی‌متر مربع برای هر رشته است. کابل برای تغذیه و ارتباط RS-485 در نظر گرفته شده است.

• پیش از نصب، موارد زیر را بررسی کنید:
• ولتاژ تغذیه موردنیاز سنسور را از دیتاشیت رسمی استخراج کنید.
• پایه‌ها و رنگ‌بندی رشته‌های کابل را از نقشه سیم‌بندی سازنده بررسی کنید.
• خطوط ارتباطی RS-485 را مطابق قطب‌بندی و دستورالعمل دستگاه به کنترلر متصل کنید.
• آدرس دستگاه و پارامترهای ارتباطی Modbus RTU را با تنظیمات کنترلر هماهنگ کنید.
• پس از اتصال، دریافت داده و عملکرد ارتباطی را آزمایش کنید.
• در صورت نیاز، کالیبراسیون را طبق دستورالعمل سازنده انجام دهید.

هشدار: رنگ رشته‌های کابل و جزئیات دقیق سیم‌بندی در اطلاعات ارائه‌شده مشخص نشده‌اند. اتصال تغذیه یا خطوط ارتباطی صرفاً براساس حدس درباره رنگ سیم‌ها انجام نشود.

رنگ‌بندی سنسور RWS3-R

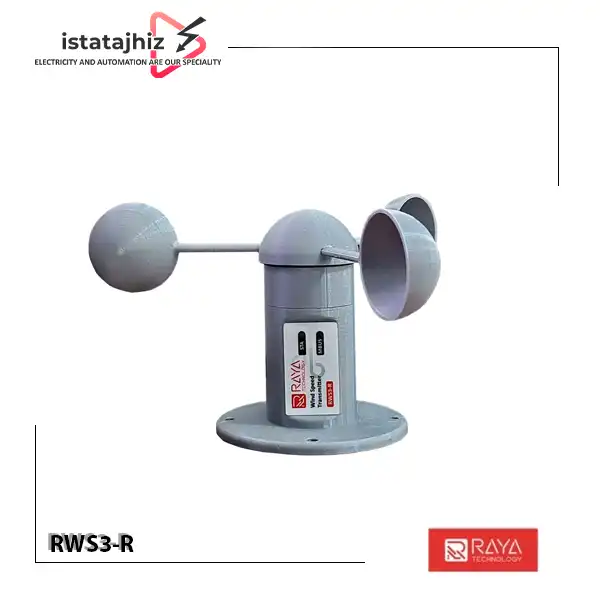

رنگ‌بندی سنسور سرعت باد RWS3-R ممکن است با توجه به پارت تولید تغییر کند. رنگ‌های سفید، مشکی و نقره‌ای در پارت فعلی اعلام شده‌اند، اما ممکن است در تولیدهای بعدی تکرار نشوند.

بنابراین رنگ محصول قابل انتخاب توسط مشتری نیست و برای سفارش باید مشخصات فنی و کد مدل RWS3-R مبنای شناسایی قرار گیرد.

قیمت سنسور سرعت باد RWS3-R

قیمت سنسور RAYA Tech RWS3-R ممکن است با توجه به موجودی و شرایط بازار تغییر کند. برای اطلاع از قیمت روز، موجودی و دریافت دیتاشیت فنی محصول، از واحد فروش ایستاتجهیز استعلام بگیرید.

راه‌های ارتباط با ایستاتجهیز:

📍 خرید حضوری: تهران لاله زار جنوبی ، مجتمع فراز ، طبقه اول ، واحد 62
☎️ تماس تلفنی با واحد فروش : 02133988303- 02133988304
💬 واتساپ و پیام‌رسان‌ها : 09028137383
🌐 ثبت سفارش آنلاین از طریق سایت ایستاتجهیز

خرید سنسور RWS3-R از ایستاتجهیز

برای خرید سنسور سرعت باد مدباس RWS3-R محصول RAYA Tech، می‌توانید با فروشگاه ایستاتجهیز تماس بگیرید و اطلاعات مربوط به مشخصات فنی، سازگاری ارتباطی و موجودی محصول را دریافت کنید.

تفاوت سنسور سرعت باد مدباس با سنسورهای دارای خروجی آنالوگ

سنسور RWS3-R از ارتباط دیجیتال Modbus RTU روی RS-485 استفاده می‌کند. در مقابل، سنسورهای دارای خروجی آنالوگ معمولاً داده را به شکل سیگنال‌هایی مانند ولتاژ یا جریان منتقل می‌کنند.

در انتخاب میان این دو نوع، باید ورودی‌های قابل پشتیبانی توسط PLC یا کنترلر، فاصله ارتباطی، ساختار شبکه و نیازهای نرم‌افزاری پروژه بررسی شوند. استفاده از Modbus RTU زمانی مناسب است که کنترلر یا سامانه مانیتورینگ از این پروتکل پشتیبانی کند.

نتیجه‌گیری

سنسور سرعت باد RAYA Tech RWS3-R یک تجهیز اندازه‌گیری سرعت باد با رابط RS-485 و پروتکل ارتباطی Modbus RTU است. قابلیت کالیبراسیون Zero و Span، پشتیبانی از توابع F03 و F06 و کابل چهاررشته‌ای دو متری از ویژگی‌های اعلام‌شده این مدل هستند.

این سنسور برای اتصال به PLC، HMI، دیتالاگر و سامانه‌های مانیتورینگ سازگار قابل بررسی است. پیش از انتخاب نهایی، محدوده اندازه‌گیری، دقت، ولتاژ تغذیه و درجه حفاظت باید از مستندات رسمی RAYA Tech تأیید شوند.
